Máy phát điện ô tô: Cấu tạo, Chức năng, Nguyên lý hoạt động

Nhiều người chỉ chú ý đến động cơ mà quên rằng hệ thống điện mới là yếu tố quyết định trải nghiệm sử dụng. Máy phát điện ô tô giúp duy trì điện áp ổn định và sạc lại ắc quy trong suốt quá trình xe di chuyển. Việc hiểu rõ cấu tạo, nguyên lý và dấu hiệu hỏng sẽ giúp bạn chủ động xử lý trước khi xe gặp sự cố.

1. Tổng quan về máy phát điện ô tô

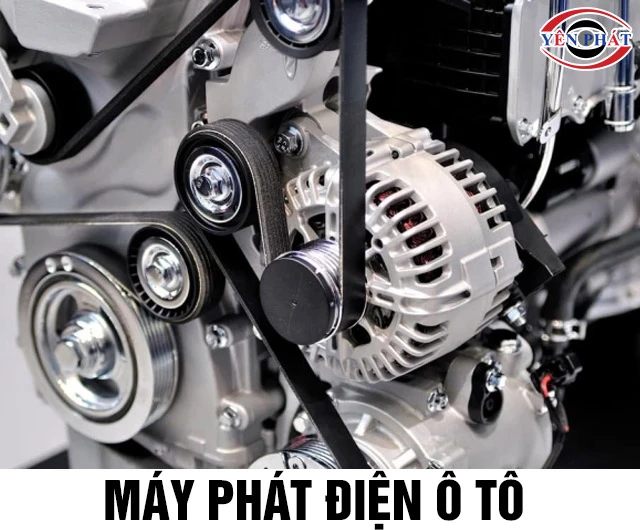

1.1. Máy phát điện ô tô là gì?

Máy phát điện ô tô là thiết bị điện cơ học, có chức năng chuyển đổi cơ năng từ động cơ thành điện năng xoay chiều (AC). Sau đó chỉnh lưu thành dòng điện một chiều (DC) cung cấp cho toàn bộ hệ thống điện trên xe.

Về vị trí lắp đặt, máy phát điện được cố định tại khoang máy, thường gần phía trước hoặc bên hông động cơ. Trục rotor bên trong được kết nối trực tiếp với trục khuỷu thông qua bộ truyền động dây curoa (đai dẫn động).

Khi động cơ nổ, trục khuỷu quay, dây curoa truyền chuyển động sang pulley của máy phát, làm rotor quay với tốc độ cao.

Về vai trò vận hành, máy phát điện là nguồn cung cấp điện năng chính cho toàn bộ phụ tải điện khi động cơ đang hoạt động. Từ hệ thống đánh lửa, điều hòa không khí, hệ thống giải trí, đèn chiếu sáng đến các module điều khiển điện tử (ECU). Đồng thời, nó liên tục nạp điện bổ sung cho ắc quy để duy trì dự trữ năng lượng.

1.2. Hệ thống cung cấp điện trên ô tô

Hệ thống cung cấp điện trên ô tô hiện đại vận hành dựa trên sự phối hợp chặt chẽ của ba bộ phận cốt lõi:

2. 3 Chức năng cốt lõi của máy phát điện trên xe hơi

2.1. Phát điện cung cấp cho toàn bộ hệ thống

Chức năng nền tảng của máy phát điện là ứng dụng hiện tượng cảm ứng điện từ để tạo ra nguồn điện liên tục khi động cơ vận hành. Toàn bộ phụ tải điện trên xe đều được cấp nguồn từ đây: hệ thống đèn chiếu sáng, còi, điều hòa không khí, hệ thống âm thanh, màn hình giải trí, hệ thống gạt mưa và tất cả các module điều khiển điện tử.

Công suất phát điện của máy phát dao động tùy theo dòng xe, thông thường từ 65A đến 200A trên các xe thương mại. Xe tải hạng nặng và xe đặc chủng có thể dùng máy phát công suất lên tới 300A hoặc hơn.

2.2. Chỉnh lưu dòng điện - từ AC sang DC

Cuộn dây stator bên trong máy phát tạo ra dòng điện xoay chiều 3 pha. Tuy nhiên, tất cả thiết bị điện trên ô tô - từ ắc quy đến ECU - đều yêu cầu dòng điện một chiều (DC) để hoạt động.

Vì vậy, tích hợp bên trong máy phát là bộ chỉnh lưu cầu diode gồm 6 diode. Bộ chỉnh lưu này thực hiện nhiệm vụ biến đổi toàn bộ dòng AC thành DC trước khi cấp ra ngoài.

Đây là bước bắt buộc để đảm bảo điện áp đầu ra phù hợp với tiêu chuẩn của hệ thống điện ô tô 12V hoặc 24V.

2.3. Điều chỉnh điện áp đầu ra - Bộ tiết chế

Vấn đề kỹ thuật quan trọng: tốc độ quay của động cơ luôn thay đổi, từ vòng tua thấp khi chạy chậm đến vòng tua cao khi tăng tốc. Nếu không có cơ chế điều tiết, điện áp đầu ra của máy phát sẽ biến đổi theo tốc độ quay, gây hỏng hóc thiết bị điện.

Bộ điều áp xử lý chính xác vấn đề này: nó liên tục giám sát điện áp đầu ra và điều chỉnh cường độ dòng kích từ vào cuộn rotor để duy trì điện áp đầu ra ổn định trong khoảng 13.8V - 14.8V, bất kể tốc độ động cơ thay đổi thế nào.

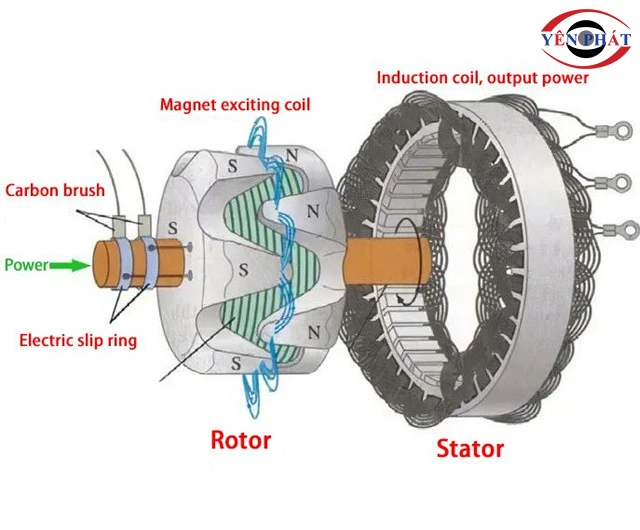

3. Cấu tạo chi tiết máy phát điện ô tô

3.1. Rotor - Phần cảm

Rotor là bộ phận quay bên trong máy phát, đóng vai trò tạo ra từ trường. Cấu tạo gồm cuộn dây kích từ quấn quanh lõi thép hình trụ, hai đầu của trục rotor được đỡ bởi vòng bi. Khi dòng điện một chiều được đưa vào cuộn kích từ thông qua chổi than và cổ góp, lõi thép bị từ hóa tạo ra các cực N-S xen kẽ nhau.

Khi rotor quay, từ trường biến thiên liên tục cắt qua các cuộn dây stator bên ngoài, sinh ra suất điện động cảm ứng. Tốc độ quay càng cao, điện áp sinh ra càng lớn - đây là nguyên lý cơ bản nhất.

3.2. Stator - Phần ứng

Stator là bộ phận đứng yên bao quanh rotor. Cấu tạo gồm lõi thép ghép lá hình ống có các rãnh, trong đó các cuộn dây đồng được quấn theo 3 pha lệch nhau 120 độ. Khi rotor quay bên trong, suất điện động được sinh ra trên các cuộn dây này dưới dạng dòng điện xoay chiều 3 pha đối xứng.

Chất lượng cuộn dây stator ảnh hưởng trực tiếp đến hiệu suất phát điện. Dây đồng bị oxy hóa, chập vòng hoặc đứt cuộn là nguyên nhân phổ biến khiến máy phát giảm công suất mà không có dấu hiệu rõ ràng từ bên ngoài.

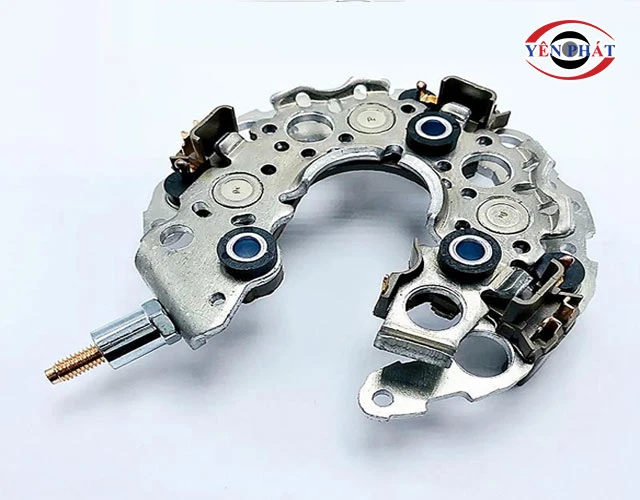

3.3. Bộ chỉnh lưu - Diode

Bộ chỉnh lưu cầu gồm 6 diode silicon, được lắp trên thanh tản nhiệt bằng nhôm. Cho phép dòng điện đi theo một chiều nhất định từ máy phát vào hệ thống, đồng thời ngăn dòng điện từ ắc quy chảy ngược lại máy phát khi điện áp máy phát thấp hơn ắc quy (ví dụ lúc mới khởi động).

Diode hỏng là lỗi thường gặp trên máy phát cũ. Khi một hoặc nhiều diode bị hỏng, máy phát vẫn hoạt động nhưng điện áp đầu ra thấp hơn bình thường và gây nhiễu cho hệ thống điện tử.

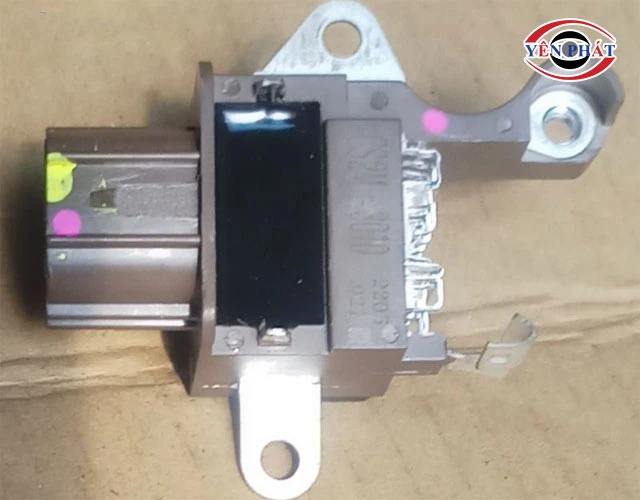

3.4. Bộ điều áp - Tiết chế / IC Regulator

Bộ tiết chế hiện đại sử dụng IC bán dẫn tích hợp, cho phép điều chỉnh vô cấp cường độ dòng kích từ vào cuộn rotor.

Nguyên lý: khi điện áp đầu ra vượt ngưỡng trên, bộ tiết chế giảm dòng kích từ; khi điện áp giảm dưới ngưỡng dưới, nó tăng dòng kích từ trở lại.

Trên xe đời mới, bộ tiết chế thông minh còn giao tiếp với ECU động cơ để điều chỉnh tải máy phát tối ưu. Giúp tiết kiệm nhiên liệu và giảm phát thải.

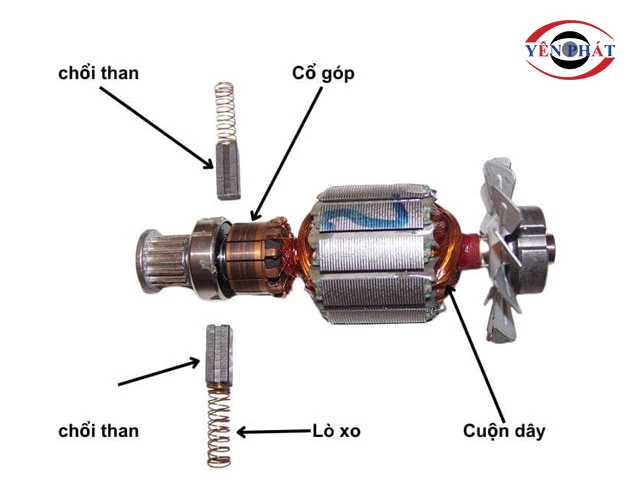

3.5. Các bộ phận hỗ trợ khác

• Chổi than và cổ góp: Chổi than làm bằng than-graphit tiếp xúc trượt trên cổ góp (vòng đồng gắn trên trục rotor), dẫn dòng điện kích từ từ bộ tiết chế vào cuộn rotor đang quay. Chổi than bị mòn sau thời gian dài sử dụng, dẫn đến điện trở tiếp xúc tăng và máy phát hoạt động không ổn định.
• Quạt làm mát: Máy phát sinh nhiệt đáng kể khi vận hành. Một hoặc hai quạt làm mát gắn trên trục rotor đảm bảo luồng khí lưu thông qua vỏ máy, tản nhiệt cho cuộn dây và diode. Khi quạt hỏng hoặc bị bít, máy phát quá nhiệt và tuổi thọ giảm nghiêm trọng.
• Pulley và dây curoa: Pulley (puly) gắn trên trục rotor nhận chuyển động từ dây curoa trục khuỷu. Tỷ số truyền giữa pulley trục khuỷu và pulley máy phát quyết định tốc độ quay của rotor. Thường được thiết kế để rotor quay nhanh hơn trục khuỷu từ 2 đến 3 lần, đảm bảo máy phát phát đủ điện ngay cả khi xe chạy ở tốc độ thấp.

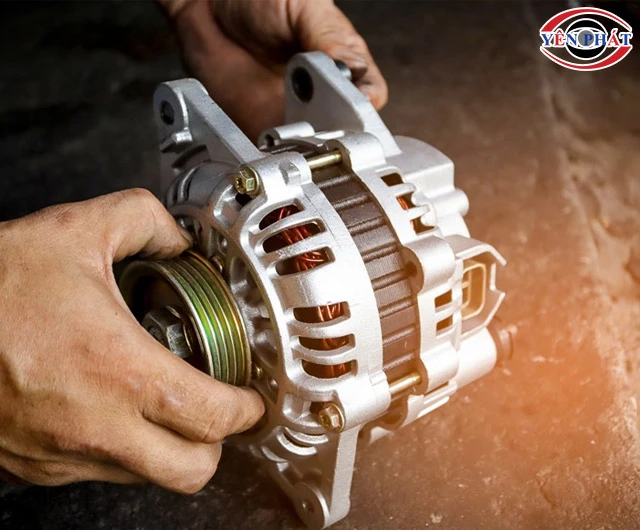

4. Nguyên lý làm việc của máy phát điện ô tô

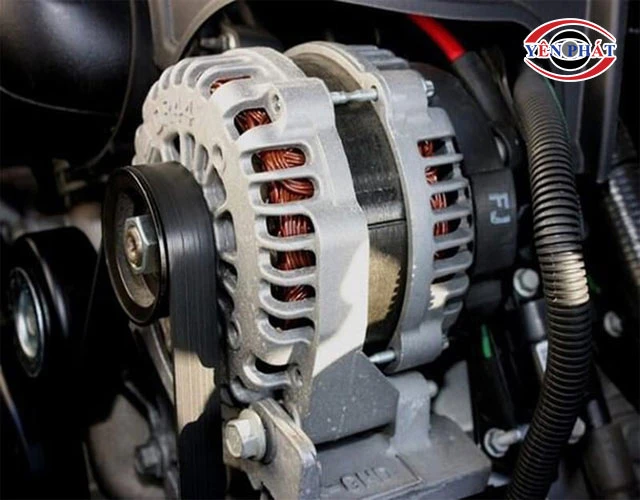

4.1. Cơ chế cảm ứng điện từ

Nền tảng lý thuyết của máy phát điện là định luật Faraday về cảm ứng điện từ: khi từ thông xuyên qua một vòng dây biến thiên, trong vòng dây đó xuất hiện suất điện động cảm ứng có độ lớn tỷ lệ với tốc độ biến thiên của từ thông.

Trong máy phát ô tô, rotor (nam châm điện) quay bên trong stator (cuộn dây cố định). Khi rotor quay, đường sức từ trường lần lượt cắt qua các cuộn dây của stator theo chu kỳ, tạo ra dòng điện xoay chiều 3 pha. Tần số của dòng điện AC tỷ lệ thuận với số cặp cực và tốc độ quay của rotor.

4.2. Quá trình vận hành thực tế theo từng giai đoạn

• Giai đoạn khởi động: Ngay sau khi bật công tắc máy, bộ tiết chế lấy điện từ ắc quy cấp vào cuộn kích từ của rotor để tạo từ trường ban đầu. Lúc này, máy phát chưa tự phát điện được, nguồn điện lấy hoàn toàn từ ắc quy.
• Giai đoạn vận hành bình thường: Ngay sau khi động cơ nổ và tốc độ vòng tua vượt ngưỡng tối thiểu (thường khoảng 1.000 - 1.200 vòng/phút), máy phát bắt đầu tự phát điện. Dòng điện do stator tạo ra đủ lớn để cấp cho toàn bộ phụ tải và đồng thời nạp lại cho ắc quy. Từ thời điểm này, máy phát trở thành nguồn điện chính, ắc quy chỉ đóng vai trò dự phòng.
• Cơ chế tự điều chỉnh: Khi bật thêm tải, bộ tiết chế tự động tăng dòng kích từ để duy trì điện áp đầu ra ổn định. Quá trình này diễn ra liên tục và tức thời, người lái không cảm nhận được sự thay đổi.

5. 10+ Dấu hiệu nhận biết máy phát điện đang gặp vấn đề

Dựa trên số liệu thực tế từ hàng trăm ca xử lý sự cố của đội ngũ kỹ thuật Tổng kho máy Yên Phát, dưới đây là các dấu hiệu cảnh báo cần theo dõi:

5.1. Xe khó khởi động hoặc không đề được

Khi máy phát yếu không nạp đủ điện, ắc quy dần cạn kiệt. Biểu hiện đặc trưng: tiếng đề nghe yếu dần theo thời gian, xe khởi động khó vào buổi sáng hoặc sau khi đỗ xe một thời gian ngắn. Đây là dấu hiệu sớm nhất và dễ bị nhầm lẫn với hỏng ắc quy.

5.2. Hệ thống đèn sáng yếu hoặc chập chờn

Đèn pha, đèn trong xe sáng yếu hơn bình thường, hoặc độ sáng thay đổi theo tốc độ động cơ là dấu hiệu điển hình của điện áp máy phát không ổn định.

5.3. Âm thanh bất thường từ khoang máy

Tiếng kêu rít, cạch cạch, hoặc tiếng gầm từ máy phát thường do vòng bi mòn, chổi than mòn hoặc dây curoa bị trượt. Tiếng kêu tăng theo tốc độ động cơ và biến mất khi ngắt tải điện có thể khoanh vùng vào vòng bi rotor.

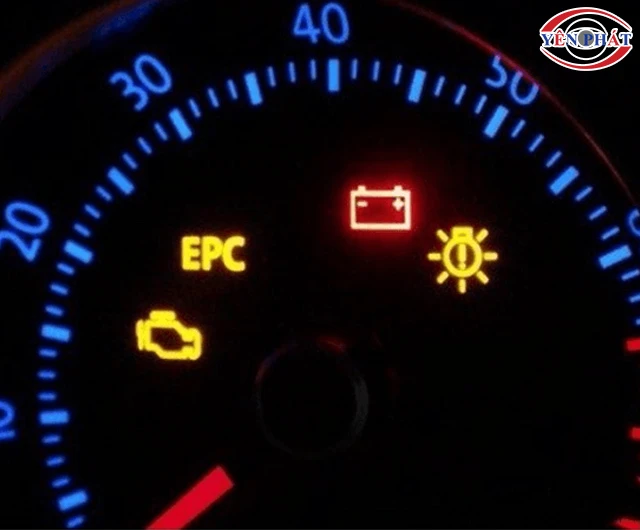

5.4. Đèn báo sạc (biểu tượng ắc quy) sáng trên bảng taplo

Đèn cảnh báo hình ắc quy sáng khi đang chạy xe là tín hiệu trực tiếp từ hệ thống giám sát điện áp: máy phát không đang cấp đủ điện áp. Không bỏ qua cảnh báo này - hãy kiểm tra ngay.

5.5. Mùi khét cao su hoặc mùi cháy điện

Mùi cao su cháy thường do dây curoa bị trượt quá mức trên pulley máy phát (do máy phát kẹt hoặc quá tải). Mùi cháy điện từ khu vực máy phát cảnh báo cuộn dây hoặc diode đang bị quá nhiệt - cần dừng xe ngay và kiểm tra.

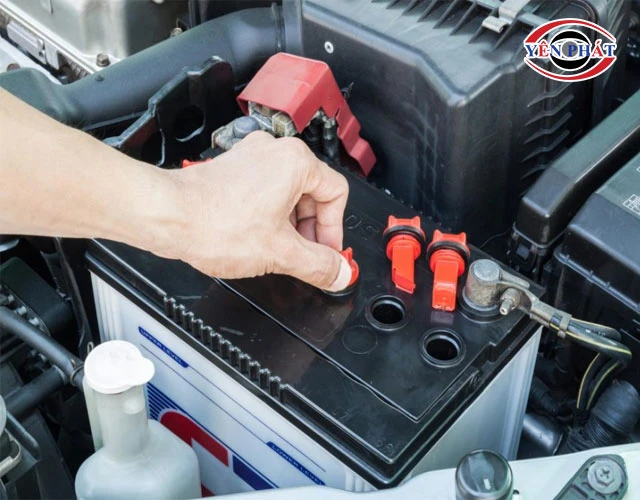

5.6. Ắc quy chết đột ngột hoặc hao điện nhanh bất thường

Ắc quy mới thay vẫn bị chết sau vài ngày hoặc vài tuần là bằng chứng mạnh nhất của máy phát không hoạt động. Trước khi thay ắc quy mới, luôn kiểm tra điện áp đầu ra của máy phát.

5.7. Thiết bị điện tử hoạt động yếu hoặc bất thường

Radio mất tín hiệu, màn hình giải trí tắt đột ngột, cửa kính điện đóng mở chậm, điều hòa mất công suất. Tất cả đều có thể bắt nguồn từ điện áp cấp nguồn không đủ do máy phát yếu.

5.8. Động cơ chết máy giữa chừng

Khi máy phát ngừng hoàn toàn và ắc quy đã cạn kiệt, hệ thống đánh lửa và phun nhiên liệu mất nguồn, động cơ chết máy đột ngột dù đang chạy ở tốc độ bình thường. Đây là tình huống nguy hiểm cần xử lý khẩn cấp.

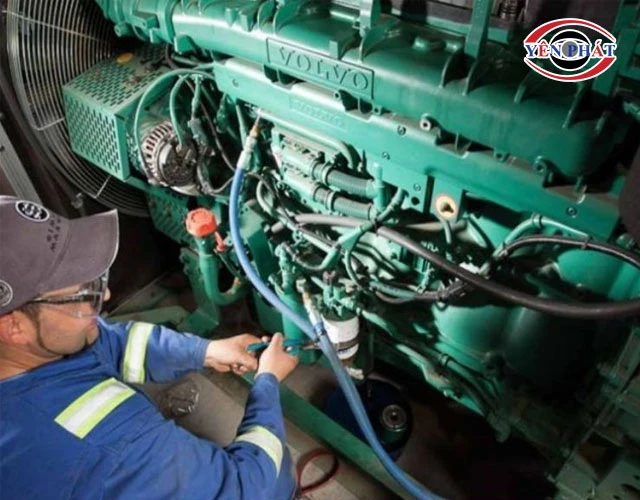

5.9. Quá nhiệt động cơ bất thường

Điện áp cấp cho quạt làm mát, bơm nước điện hoặc các van điều nhiệt điện từ không đủ sẽ ảnh hưởng trực tiếp đến hệ thống làm mát, gây tăng nhiệt độ động cơ vượt ngưỡng an toàn.

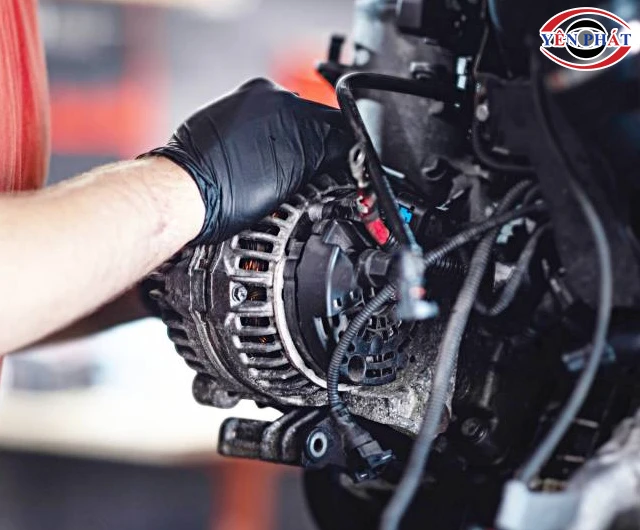

5.10. Cuộn kích từ hoặc bộ tiết chế hư hỏng

Cuộn kích từ đứt hoặc chập làm rotor mất từ tính, máy phát không phát ra điện dù quay bình thường. Bộ tiết chế hỏng gây điện áp đầu ra vượt ngưỡng (trên 15V) hoặc quá thấp (dưới 13V), cả hai đều gây hỏng thiết bị điện và ắc quy theo thời gian.

6. Quy trình kiểm tra máy phát điện chuyên nghiệp tại nhà

6.1. Chuẩn bị dụng cụ

Để kiểm tra chính xác, bạn cần:

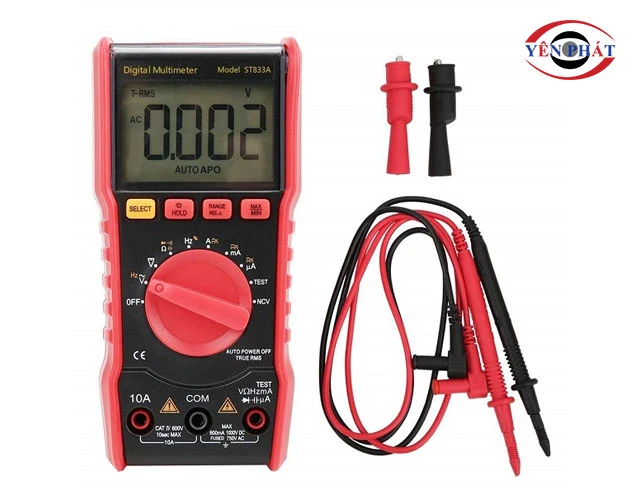

• Đồng hồ vạn năng có chức năng đo điện áp DC - dụng cụ bắt buộc, giá phổ thông từ 200.000 - 500.000 VND
• Tùy chọn: thiết bị kiểm tra máy phát chuyên dụng cho kết quả chi tiết hơn về dòng điện đầu ra
• Đèn pin để quan sát khoang máy
• Găng tay bảo hộ điện

6.2. Các bước thực hiện chi tiết

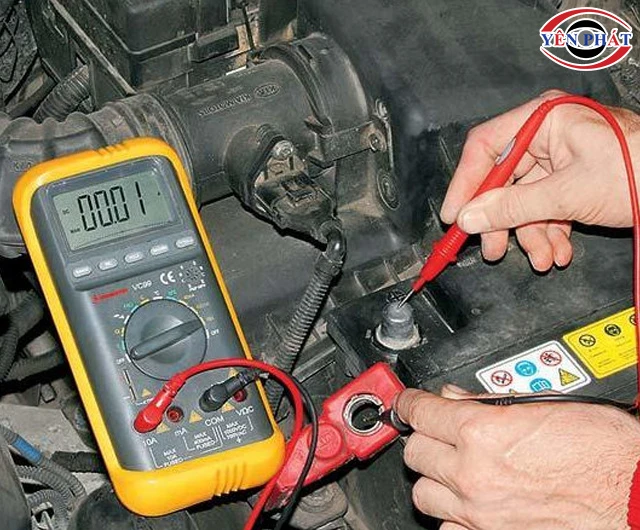

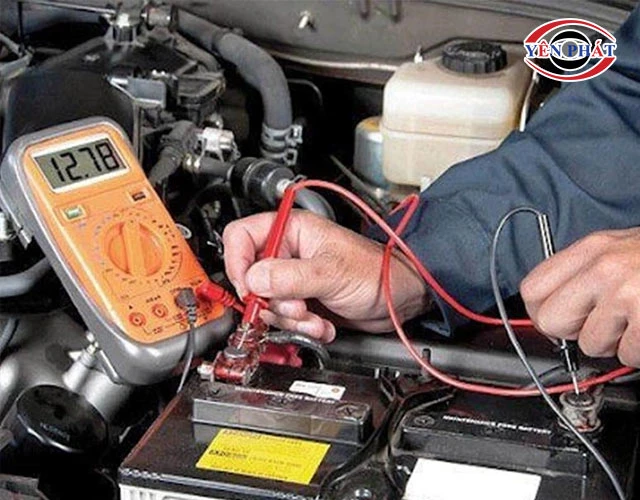

• Bước 1 - Kiểm tra điện áp ắc quy khi tắt máy

Cắm que đo của đồng hồ vào hai đầu cọc ắc quy (que đỏ vào cực dương +, que đen vào cực âm -). Đặt thang đo ở DC Voltage 20V. Điện áp phải đạt từ 12.4V trở lên. Nếu dưới 12V, ắc quy đang yếu và cần sạc trước khi tiến hành kiểm tra máy phát.

• Bước 2 - Khởi động xe và tăng vòng tua

Khởi động động cơ và để xe nổ ổn định. Đạp ga nhẹ để duy trì vòng tua ở mức khoảng 2.000 vòng/phút. Giữ nguyên vị trí que đo trên ắc quy.

• Bước 3 - Đọc và phân tích kết quả

6.3. Phương pháp kiểm tra bổ sung

• Kiểm tra qua tín hiệu radio AM: Bật radio trên dải sóng AM và chỉnh vào vùng không có tín hiệu. Nếu nghe tiếng nhiễu tăng giảm theo tốc độ động cơ, có khả năng diode chỉnh lưu bên trong máy phát đang bị rò rỉ AC sang hệ thống điện cần kiểm tra chuyên sâu hơn.
• Kiểm tra tải thực tế: Bật đồng thời đèn pha, điều hòa và các tải điện khác. Điện áp đầu ra không nên giảm dưới 13.5V. Nếu điện áp giảm đáng kể khi bật tải, công suất thực tế của máy phát thấp hơn thiết kế.

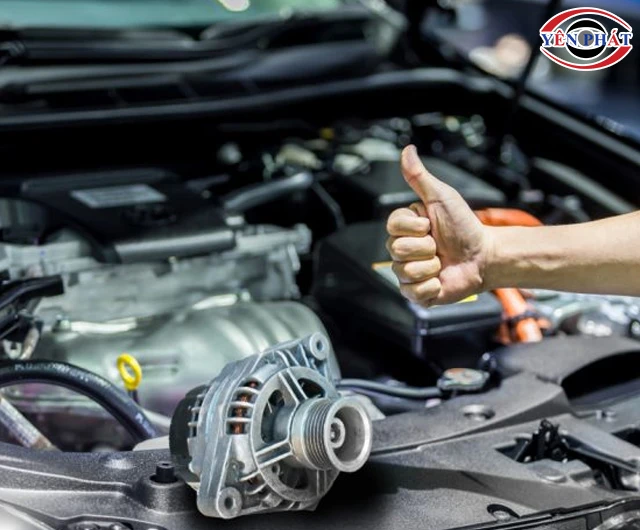

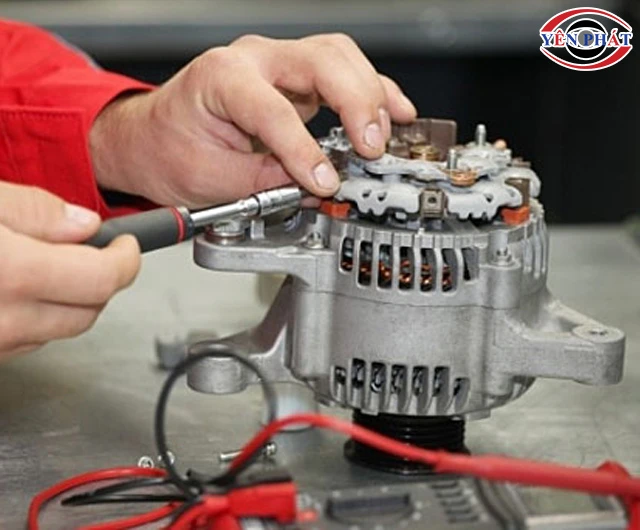

7. Bảo dưỡng và sửa chữa máy phát điện ô tô đúng cách

7.1. Lịch trình bảo dưỡng định kỳ

Theo kinh nghiệm thực tế của Yên Phát, lịch bảo dưỡng máy phát điện ô tô sau đây giúp kéo dài tuổi thọ và tránh sự cố đột ngột:

Các hạng mục cụ thể trong mỗi lần bảo dưỡng:

• Kiểm tra độ căng dây curoa - dây quá chùng hoặc quá căng đều gây hao mòn nhanh
• Vệ sinh và siết chặt các đầu nối điện tại máy phát - oxy hóa tại đầu nối là nguyên nhân phổ biến gây mất điện tiếp xúc
• Kiểm tra bụi bẩn và dầu máy bám trên thân máy phát - dầu thấm vào cuộn dây gây ngắn mạch
• Đo độ dài chổi than - thay mới khi chiều dài còn dưới 50% so với ban đầu

7.2. Khi nào nên sửa chữa, khi nào nên thay mới?

Nên sửa chữa khi:

• Chổi than mòn hoặc cổ góp bẩn - chi phí thay chổi than thấp, kết quả tốt
• Vòng bi mòn - thay vòng bi và vệ sinh toàn bộ, kết quả dài hạn
• Bộ tiết chế hỏng đơn lẻ - linh kiện rời giá hợp lý
• Một diode trong bộ chỉnh lưu hỏng - có thể thay module chỉnh lưu
• Máy phát còn tương đối mới (dưới 5 năm, dưới 80.000 km)

Nên thay máy phát mới khi:

• Cuộn dây stator hoặc cuộn kích từ rotor bị cháy hoặc chập nghiêm trọng
• Vỏ máy phát bị nứt vỡ, hư hỏng cơ học nặng
• Máy phát đã sửa chữa nhiều lần và tiếp tục xuống cấp
• Chi phí sửa chữa vượt 60-70% giá máy phát mới cùng loại
• Máy phát đã hoạt động trên 10 năm hoặc 150.000 km
