Cách đấu máy phát điện 3 pha thành 1 pha: An toàn, Dễ hiểu

1. Hiểu về hệ thống điện 3 pha và nhu cầu chuyển đổi

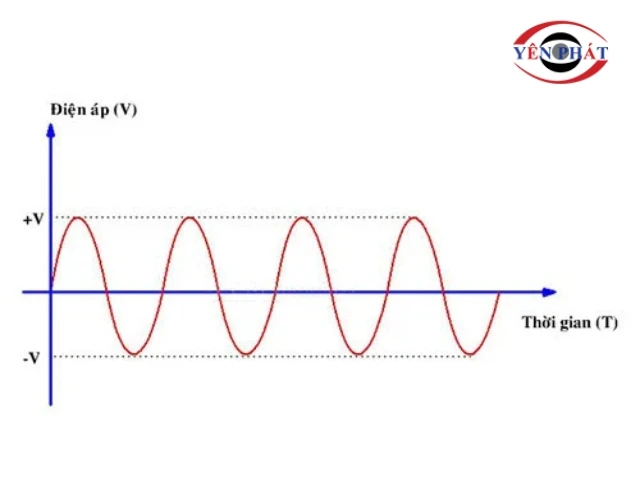

1.1. Điện 1 pha là gì? Đặc điểm và ứng dụng trong dân dụng

Điện 1 pha là hệ thống điện xoay chiều gồm 2 dây dẫn chính: một dây pha (L) mang điện áp và một dây trung tính (N). Tại Việt Nam, điện áp tiêu chuẩn là 220V - 50Hz.

Theo kinh nghiệm triển khai lắp đặt thực tế tại hàng trăm công trình, điện 1 pha phù hợp với:

• Thiết bị gia dụng: tivi, quạt, tủ lạnh, nồi cơm điện, máy giặt
• Chiếu sáng văn phòng, hộ kinh doanh nhỏ
• Máy bơm nước mini dưới 1,5 kW
• Dụng cụ điện cầm tay: máy khoan, máy mài góc công suất thấp

Nhược điểm của điện 1 pha là giới hạn công suất tải. Khi tải vượt 5-7 kW, điện 1 pha gây sụt áp, nóng dây, tiêu hao năng lượng lớn.

1.2. Điện 3 pha là gì? Tại sao thường dùng trong công nghiệp?

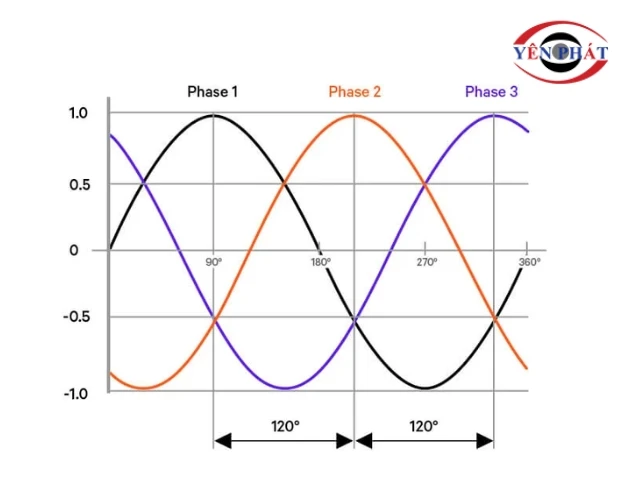

Điện 3 pha là hệ thống điện xoay chiều gồm 3 dây pha (L1, L2, L3) lệch nhau 120 độ điện. Tùy cách đấu, hệ thống có thêm dây trung tính (N) hoặc không.

Lý do điện 3 pha được dùng rộng rãi trong công nghiệp: hiệu suất truyền tải cao hơn 73% so với 1 pha cùng tiết diện dây, và các động cơ điện 3 pha khởi động mượt mà hơn, ít rung động hơn.

1.3. Sự khác biệt cơ bản giữa điện áp dây (380V) và điện áp pha (220V)

Đây là phần kiến thức quan trọng nhất cần nắm trước khi thực hiện bất kỳ thao tác đấu nối nào.

• Điện áp pha (220V): Đo giữa một dây pha (L1, L2 hoặc L3) và dây trung tính (N). Đây là điện áp an toàn cho thiết bị dân dụng 220V.
• Điện áp dây (380V): Đo giữa hai dây pha bất kỳ (ví dụ L1-L2, L2-L3 hoặc L1-L3). Điện áp này sẽ phá hủy ngay lập tức bất kỳ thiết bị nào chỉ chịu được 220V.

2. Tại sao cần đấu máy phát điện 3 pha thành 1 pha?

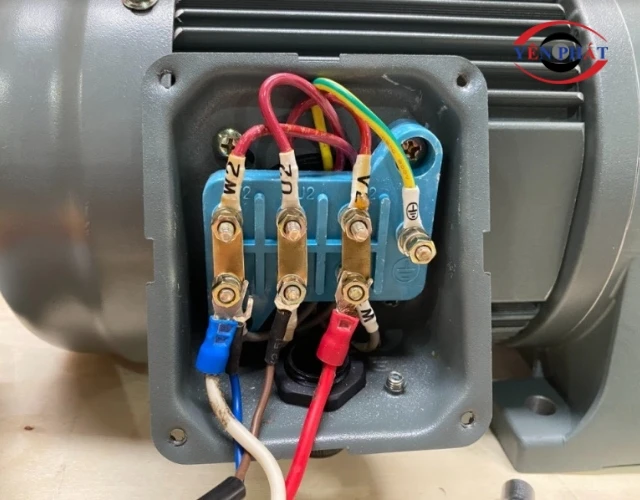

2.1. Tận dụng nguồn máy phát có sẵn cho thiết bị dân dụng

Nhiều cơ sở sản xuất, garage ô tô và trang trại đang sở hữu máy phát điện 3 pha nhưng chỉ có một phần thiết bị hoạt động theo nguồn 3 pha. Phần còn lại như đèn chiếu sáng, quạt thông gió, tivi giám sát, máy tính văn phòng đều cần điện 1 pha 220V.

Dựa trên số liệu thực tế từ các công trình Yên Phát triển khai, khoảng 60-70% tổng tải điện trong garage và xưởng nhỏ là tải 1 pha. Đấu chuyển đổi đúng kỹ thuật giúp tận dụng toàn bộ công suất máy phát đang có.

2.2. Giải pháp tiết kiệm chi phí mua máy phát mới

Một máy phát điện 1 pha công suất 5 kVA có giá từ 15-25 triệu đồng. Trong khi đó, chi phí để đấu nối lấy nguồn 1 pha từ máy phát 3 pha hiện có chỉ từ 500.000 đến 2 triệu đồng (bao gồm vật tư và công lắp đặt).

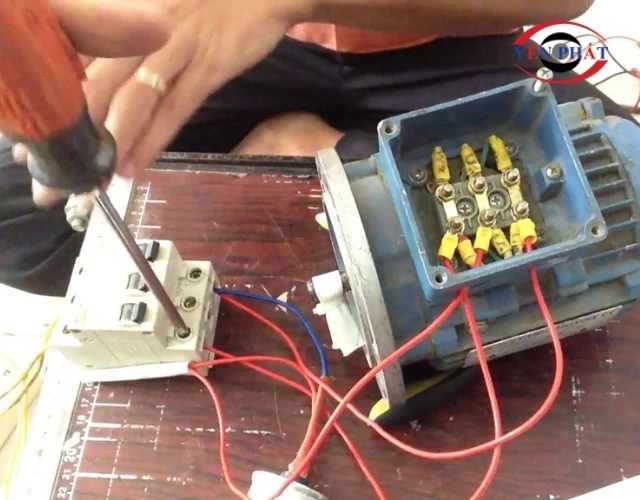

2.3. Ứng dụng cho hệ thống nhỏ, tạm thời hoặc dự phòng khẩn cấp

Trong tình huống mất điện lưới khẩn cấp, không phải lúc nào cũng có sẵn máy phát 1 pha để thay thế. Nếu nắm vững kỹ thuật chuyển đổi, bạn có thể kéo nguồn điện 1 pha tạm thời từ máy phát 3 pha trong vài chục phút.

2.4. Tránh lãng phí công suất khi không có tải 3 pha

Máy phát điện 3 pha hoạt động hiệu quả nhất khi tải cân bằng trên cả 3 pha. Khi chỉ chạy tải 1 pha trên một cuộn dây, hiệu suất giảm và máy phát nóng bất thường. Phân bổ tải đồng đều qua việc đấu nối đúng kỹ thuật giúp kéo dài tuổi thọ máy và giảm hao tổn nhiên liệu từ 8-15%.

3. Nguyên lý hoạt động và quy tắc vàng khi chuyển đổi

3.1. Nguyên lý cảm ứng điện từ và cấu tạo Stato/Roto của máy 3 pha

Máy phát điện 3 pha có phần tĩnh (Stato) mang 3 cuộn dây đặt lệch nhau 120 độ trong không gian. Khi rôto quay, từ trường quay tạo ra 3 sức điện động xoay chiều lệch pha nhau 120 độ.

Cuộn dây trong Stato có thể đấu theo 2 kiểu:

• Đấu sao (Y): Một đầu của mỗi cuộn nối chung tạo điểm trung tính (N). Đây là kiểu đấu cho phép lấy điện 220V dễ dàng.
• Đấu tam giác (Delta): Các cuộn nối đầu đuôi thành vòng kín. Kiểu này không có điểm trung tính, chỉ lấy được điện áp 380V giữa các dây pha.

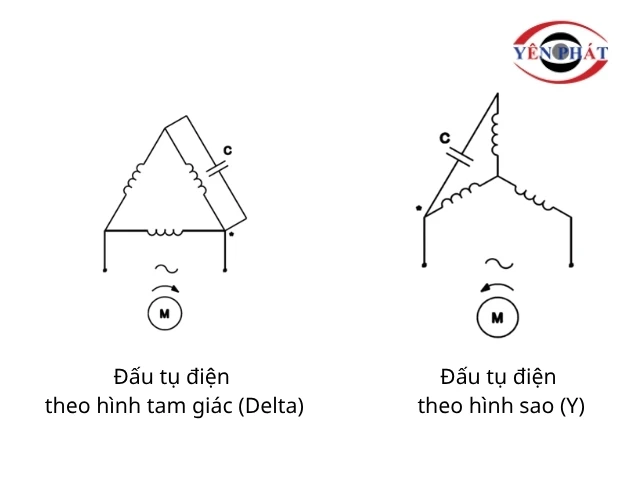

3.2. Quy tắc duy trì điện áp định mức trên cuộn dây

Mỗi cuộn dây trong Stato được thiết kế để chịu một điện áp định mức cụ thể. Nếu đặt điện áp cao hơn hoặc thấp hơn mức thiết kế, cuộn dây sẽ:

• Quá điện áp: Cháy lớp cách điện, hỏng cuộn dây ngay lập tức
• Thiếu điện áp: Máy không đủ công suất, dao động tần số, ảnh hưởng chất lượng điện đầu ra

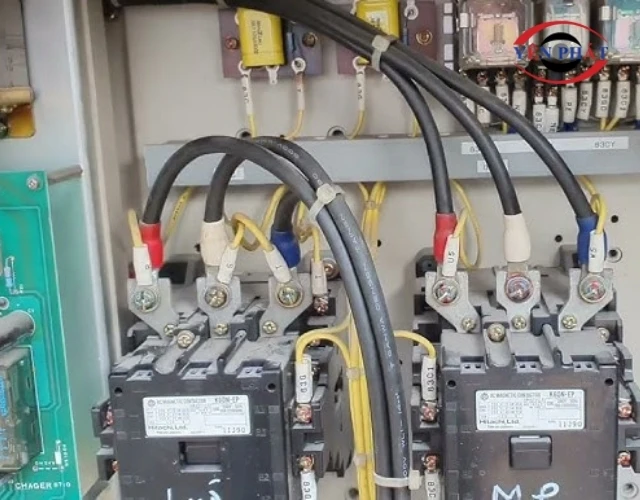

3.3. Sự khác biệt về công suất: Nguồn điện hữu hạn của máy phát so với lưới điện

Đây là điểm thường bị bỏ qua. Lưới điện quốc gia có công suất gần như vô hạn so với tải nhỏ lẻ. Máy phát điện thì khác - tổng công suất bị giới hạn chặt chẽ.

Ví dụ: Máy phát 15 kVA - 3 pha, nếu chỉ lấy 1 pha, công suất tối đa mỗi pha là khoảng 5 kVA. Vượt quá ngưỡng này, máy sẽ quá tải, tần số sụt và điện áp không ổn định.

4. Chuẩn bị dụng cụ và xác định dây dẫn trước khi đấu nối

4.1. Dụng cụ cần thiết

Trước khi bắt đầu bất kỳ công việc điện nào, chuẩn bị đầy đủ dụng cụ sau:

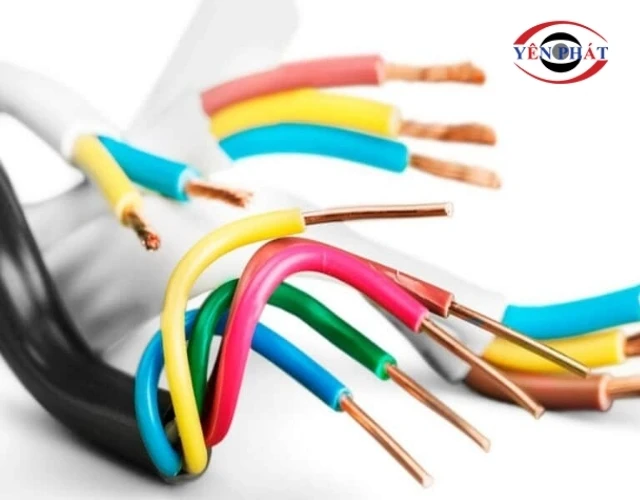

4.2. Cách nhận biết dây pha và dây trung tính qua màu sắc và kích thước

Theo quy chuẩn kỹ thuật điện Việt Nam (TCVN 9207:2012), màu sắc dây dẫn tiêu chuẩn:

• Dây pha L1: Màu vàng (hoặc đen)
• Dây pha L2: Màu xanh lá (hoặc nâu)
• Dây pha L3: Màu đỏ (hoặc xám)
• Dây trung tính N: Màu xanh dương (blue)
• Dây tiếp địa PE: Màu vàng-xanh lá xen kẽ

Thực tế tại các máy phát điện nhập khẩu hoặc cũ, màu sắc có thể không theo chuẩn. Vì vậy, việc đo kiểm bằng thiết bị là bắt buộc.

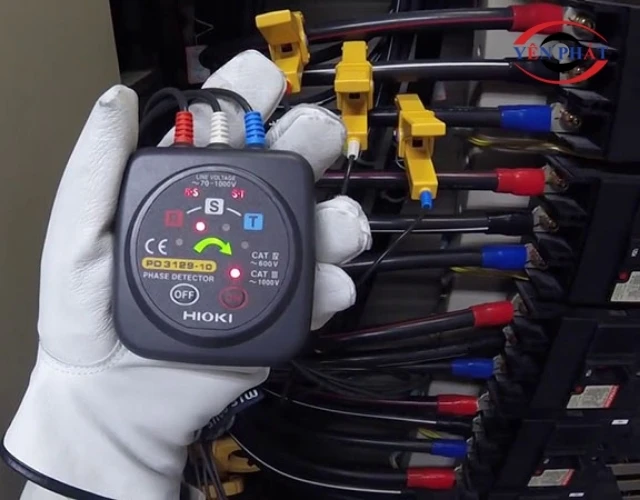

4.3. Sử dụng bút thử điện và đồng hồ đo để xác định chính xác các đầu dây

Quy trình xác định dây khi máy phát đang hoạt động:

• Bước 1: Chạm đầu bút thử điện vào từng dây. Dây pha sẽ làm đèn sáng, dây trung tính không sáng.
• Bước 2: Dùng đồng hồ VOM (thang AC 750V) đo giữa dây nghi là pha và đất. Nếu hiển thị 220V: đó là dây pha; nếu gần 0V: đó là trung tính.
• Bước 3: Đo giữa 2 dây pha bất kỳ. Nếu hiển thị khoảng 380V: xác nhận đây là 2 dây pha khác nhau.
• Bước 4: Đánh dấu từng dây bằng băng keo màu khác nhau trước khi thực hiện đấu nối.

5. Hướng dẫn chi tiết cách đấu máy phát điện 3 pha thành 1 pha

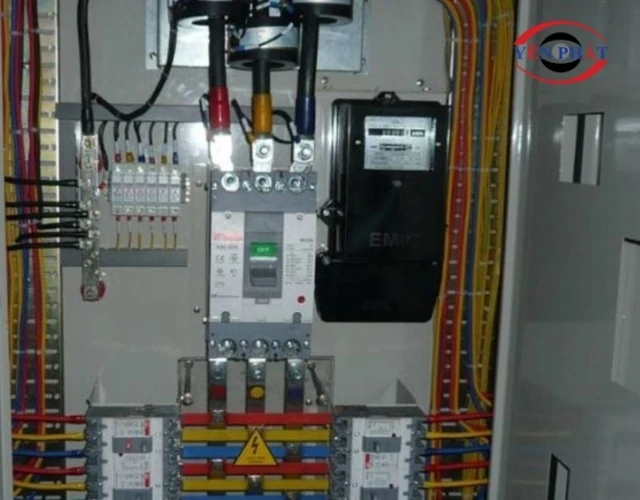

5.1. Trường hợp 1: Máy phát có sẵn dây trung tính (N) - Cách lấy 220V đơn giản nhất

Đây là phương pháp dễ nhất và an toàn nhất. Hầu hết máy phát điện 3 pha 4 dây (3P+N) đều có sẵn điều kiện này.

Điều kiện áp dụng: Máy phát đấu sao (Y), có đủ 4 đầu dây ra gồm L1, L2, L3 và N.

Các bước thực hiện:

• Bước 1: Tắt máy phát hoàn toàn. Chờ ít nhất 2 phút để đảm bảo không còn điện dư trong tụ.
• Bước 2: Xác định và đánh dấu dây trung tính N và 1 dây pha (ưu tiên L1 hoặc L2 để tải cân bằng).
• Bước 3: Lắp aptomat 1 pha 2 cực (MCB) trên đường dây pha đã chọn.
• Bước 4: Đấu dây pha (qua aptomat) vào cực L của ổ cắm hoặc bảng điện 1 pha. Đấu dây N vào cực N tương ứng.
• Bước 5: Kiểm tra lại toàn bộ mối nối, bảo đảm không có đầu dây hở.
• Bước 6: Khởi động máy phát. Đo điện áp đầu ra bằng VOM. Kết quả đúng: 215-230V AC.
• Bước 7: Kết nối tải dần dần, theo dõi điện áp và nhiệt độ máy phát.

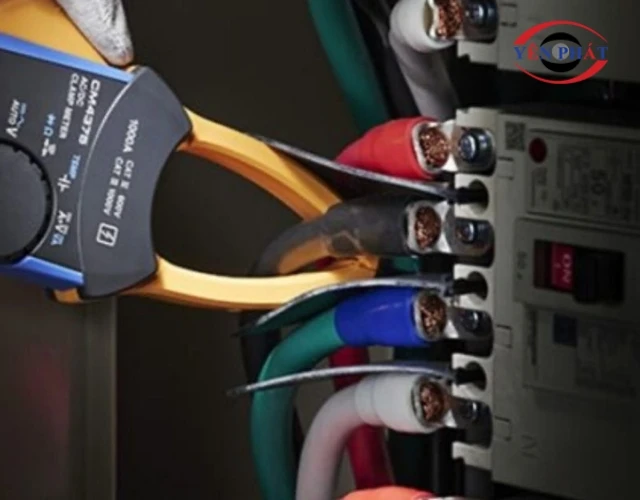

5.2. Trường hợp 2: Máy phát không có dây trung tính - Quy trình tạo điểm trung tính (nối sao Y)

Một số máy phát điện 3 pha cũ hoặc nhập khẩu chỉ có 3 dây pha ra ngoài, không có dây N. Trong trường hợp này, cần tạo điểm trung tính nhân tạo.

Phương pháp tạo điểm trung tính bằng điện trở cân bằng:

• Bước 1: Chuẩn bị 3 điện trở có giá trị bằng nhau (thường dùng bóng đèn sợi đốt 100W/220V - mỗi cái đại diện một pha).
• Bước 2: Đấu một đầu mỗi điện trở (bóng đèn) vào từng dây pha L1, L2, L3.
• Bước 3: Nối chung 3 đầu còn lại của 3 điện trở thành 1 điểm - đây chính là điểm trung tính nhân tạo (N*).
• Bước 4: Lấy điện 1 pha giữa bất kỳ dây pha nào và điểm N* vừa tạo.

Hạn chế của phương pháp này: Điểm trung tính nhân tạo không ổn định bằng trung tính thật, điện áp đầu ra có thể dao động khi tải thay đổi. Phương pháp này chỉ nên dùng tạm thời.

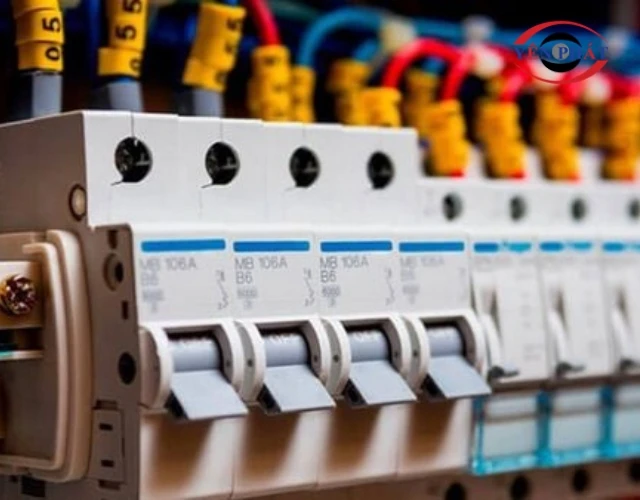

5.3. Sử dụng máy biến áp để chuyển đổi điện áp an toàn

Đây là phương pháp được Yên Phát khuyến nghị khi cần nguồn 1 pha ổn định, liên tục từ máy phát 3 pha không có dây trung tính, hoặc khi cần cách ly điện hoàn toàn.

Lưu ý khi chọn biến áp: Công suất biến áp phải lớn hơn hoặc bằng tổng công suất tải dự kiến nhân 1,3 (hệ số dự phòng). Ví dụ: tổng tải 2 kW, chọn biến áp tối thiểu 2,6 kVA.

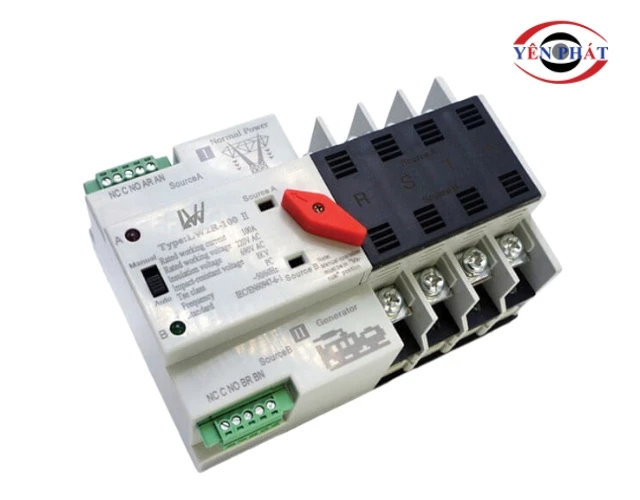

5.4. Sử dụng bộ chuyển đổi pha chuyên dụng

Phase Converter là thiết bị điện tử hoặc điện cơ chuyên dụng, cho phép vận hành tải 1 pha từ nguồn 3 pha và ngược lại.

Ưu điểm:

• Điện áp đầu ra ổn định, ít dao động
• Bảo vệ quá tải, quá nhiệt tích hợp sẵn
• Lắp đặt nhanh, không cần can thiệp sâu vào hệ thống dây

Nhược điểm:

• Chi phí thiết bị cao (từ 3-15 triệu tùy công suất)
• Cần thay thế định kỳ theo chu kỳ bảo trì của nhà sản xuất

Phương pháp này phù hợp với doanh nghiệp yêu cầu độ ổn định cao và không muốn can thiệp vào hệ thống điện gốc của máy phát.

6. Các lưu ý an toàn sau khi đấu nối điện 3 pha thành 1 pha

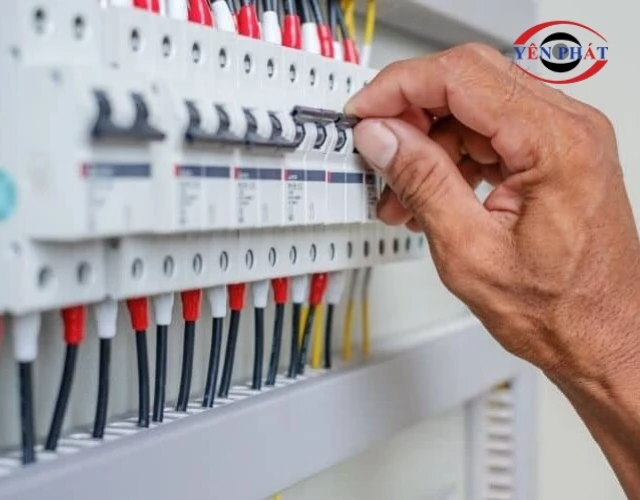

6.1. Luôn ngắt nguồn điện tổng và trang bị đồ bảo hộ điện

Điện là nguồn nguy hiểm. Dòng điện chỉ cần 0,05A qua tim là đủ gây tử vong. Trước mọi thao tác đấu nối, tuân thủ nghiêm ngặt:

• Tắt máy phát và chờ 2-3 phút trước khi chạm vào dây dẫn
• Đeo găng tay cách điện 1000V trong suốt quá trình làm việc
• Đứng trên thảm cách điện hoặc tấm gỗ khô khi làm việc với điện
• Không làm việc điện một mình - luôn có người hỗ trợ giám sát
• Dán biển cảnh báo tại cầu dao tổng: Không đóng điện - đang sửa chữa

6.2. Quy tắc không bao giờ lấy điện giữa 2 dây pha để tránh điện áp 380V

Đây là sai lầm phổ biến nhất và nguy hiểm nhất. Nhiều sự cố cháy thiết bị và giật điện xảy ra do nhầm lẫn giữa 2 dây pha với dây pha-trung tính.

Cách kiểm tra trước khi kết nối tải:

• Dùng VOM đo điện áp giữa 2 dây định dùng
• Kết quả 215-230V: an toàn để kết nối thiết bị 220V
• Kết quả 360-400V: 2 dây đang là dây pha - không được kết nối thiết bị 220V

6.3. Lắp đặt Aptomat bảo vệ 1 pha và hệ thống chống giật

Hai thiết bị bảo vệ bắt buộc cần lắp sau khi hoàn thành đấu nối:

Lắp ELCB/RCD 30mA là yêu cầu bắt buộc theo QCVN 01:2020/BCT đối với tất cả các mạch điện dân dụng và công nghiệp nhẹ tại Việt Nam.

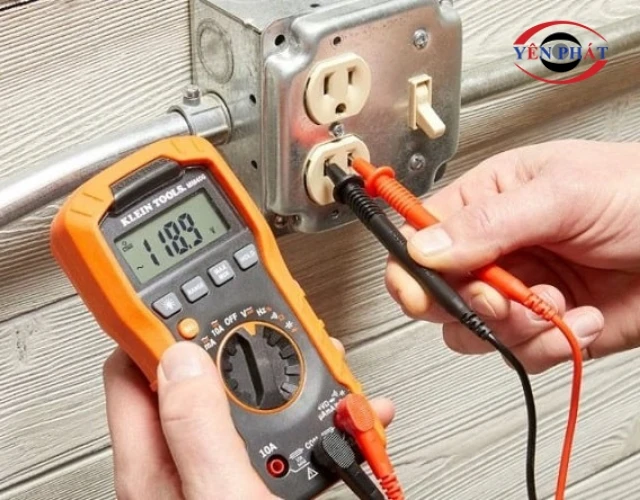

6.4. Kiểm tra điện áp đầu ra bằng đồng hồ đo trước khi kết nối tải

Checklist kiểm tra cuối cùng trước khi cấp điện cho thiết bị:

• Đo điện áp đầu ra (không tải): Kết quả đạt 215-230V? Tiếp tục bước tiếp theo.
• Kết nối tải nhỏ trước (20-30% công suất tối đa). Đo lại điện áp dưới tải: không được sụt quá 10V.
• Kiểm tra nhiệt độ dây dẫn và aptomat sau 15 phút hoạt động: không nóng bất thường.
• Theo dõi tiếng máy phát: ổn định, không rung bất thường, không mùi khét.
• Tăng dần tải đến mức định mức. Theo dõi toàn bộ hệ thống thêm 30 phút.
