Cách làm máy phát điện gió tự chế: Đơn giản, Hiệu quả

Máy phát điện gió tự chế là giải pháp tiết kiệm khi cần nguồn điện nhỏ phục vụ sinh hoạt cơ bản. Thay vì đầu tư hệ thống lớn phức tạp, mô hình DIY dễ lắp đặt và linh hoạt vị trí. Nguồn điện tạo ra ổn định khi có gió, giúp giảm phụ thuộc điện lưới.

1. Nguyên lý hoạt động của máy phát điện gió tự chế

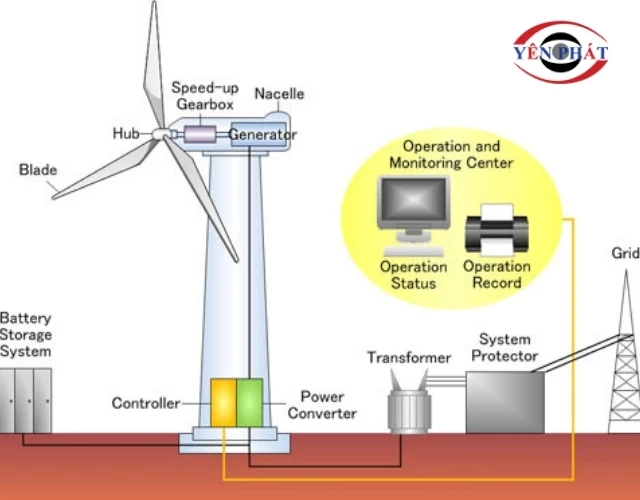

1.1. Sự chuyển hóa năng lượng từ gió thành điện năng

Máy phát điện gió hoạt động theo chuỗi chuyển hóa năng lượng tuần tự: sức gió tạo ra cơ năng, cơ năng làm cánh quạt quay, cánh quạt kéo trục rô-to, và rô-to quay bên trong máy phát để sinh ra dòng điện.

Đây là chuỗi nhân quả đơn giản, hiểu đúng từng mắt xích, bạn kiểm soát được toàn bộ hệ thống.

Bộ phận sinh điện trong tua-bin tự chế thường là một trong hai loại:

• Động cơ DC tái sử dụng: Lấy từ máy in cũ, đầu CD/DVD, hoặc máy scan. Khi trục quay ngược chiều với chức năng gốc, động cơ DC trở thành máy phát điện một chiều.
• Máy phát xoay chiều mini: Cấu tạo gồm nam châm vĩnh cửu và cuộn dây đồng. Phù hợp cho các dự án cần công suất lớn hơn.

Theo kinh nghiệm triển khai tại nhiều dự án, động cơ DC từ máy in cũ loại 12V-24V cho kết quả ổn định nhất với chi phí gần như bằng không.

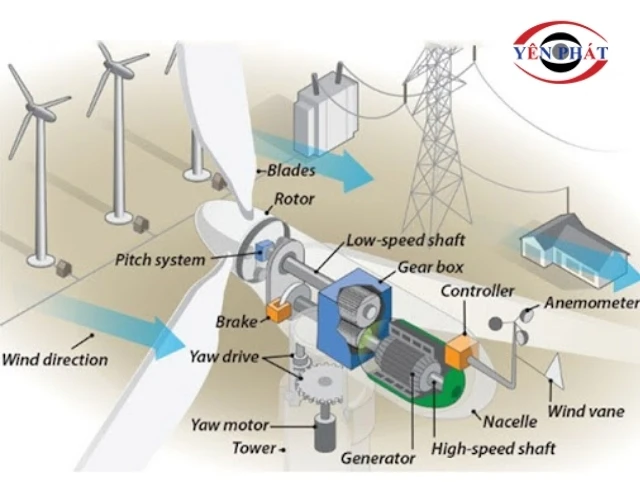

1.2. Ứng dụng định luật cảm ứng điện từ Faraday

Nền tảng vật lý của toàn bộ hệ thống là định luật Faraday: khi từ trường biến thiên qua một vòng dây dẫn, dòng điện cảm ứng xuất hiện trong vòng dây đó.

Trong máy phát điện gió tự chế, quá trình diễn ra như sau:

• Nam châm vĩnh cửu gắn trên rô-to quay quanh cuộn dây đồng cố định (hoặc ngược lại)
• Sự thay đổi liên tục của từ trường tạo ra dòng điện xoay chiều trong cuộn dây
• Dòng điện được dẫn ra ngoài qua hai cực của động cơ DC
• Để sạc ắc quy hoặc cấp điện cho thiết bị DC, cần thêm cầu diode chỉnh lưu để chuyển dòng xoay chiều thành một chiều

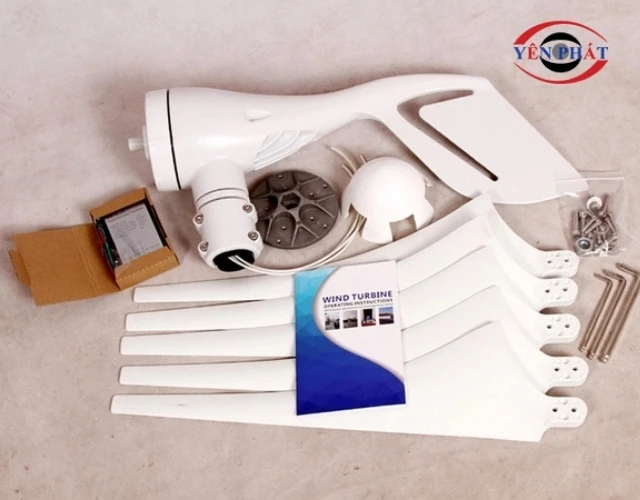

2. Chuẩn bị vật liệu và dụng cụ cần thiết

2.1. Danh mục vật liệu chính

Ưu điểm lớn nhất của máy phát điện gió tự chế là toàn bộ vật liệu đều có thể tìm tại cửa hàng vật liệu xây dựng hoặc chợ đồ điện tử cũ. Với tổng chi phí từ 150.000 đến 400.000 đồng.

2.2. Các dụng cụ thi công cơ bản

Không cần xưởng cơ khí hay thiết bị chuyên dụng. Bộ dụng cụ tối thiểu bao gồm:

• Dụng cụ cắt: Cưa sắt nhỏ hoặc dao rọc giấy sắc để cắt ống PVC theo đường đã vạch sẵn
• Máy khoan cầm tay: Để tạo lỗ lắp trục và bu lông
• Dụng cụ đo đạc: Thước thẳng 30cm, bút đánh dấu, thước đo góc
• Thiết bị hàn chì: Để kết nối dây điện chắc chắn và ổn định
• Trang bị bảo hộ: Kính bảo hộ và găng tay khi cắt và mài PVC

3. Quy trình 7 bước chế tạo máy phát điện gió chi tiết A-Z

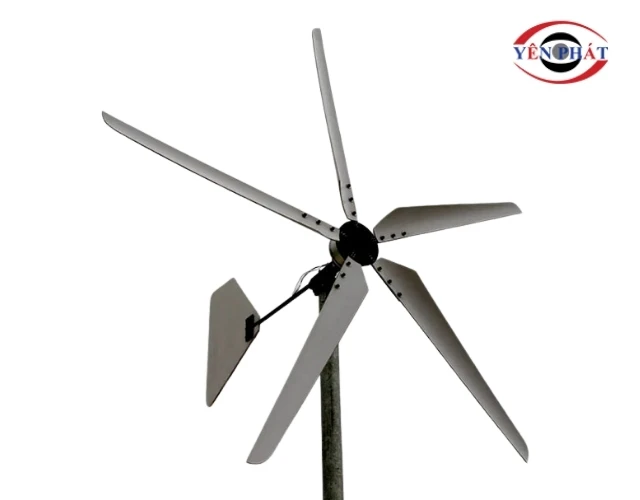

3.1. Bước 1 - Chế tác cánh quạt đón gió

Cánh quạt là bộ phận quyết định lượng cơ năng thu được từ gió. Cắt không đúng kỹ thuật, toàn bộ hệ thống mất hiệu quả.

Quy trình thực hiện:

• Chọn ống PVC đường kính D49 đến D75, dài khoảng 40 - 50cm
• Vạch đường cắt dọc theo chiều dài ống, lệch tâm khoảng 1/3 chu vi để tạo độ cong tự nhiên
• Cắt vát hai đầu cánh với góc nghiêng khoảng 10-15 độ để tạo hình khí động học
• Mài nhẵn tất cả các cạnh bằng giấy nhám mịn - bước này trực tiếp giảm lực cản không khí
• Chế tạo 3 cánh giống hệt nhau để đảm bảo cân bằng khi quay

3.2. Bước 2 - Xây dựng trục nối

Hub là trung tâm kết nối 3 cánh quạt với trục động cơ. Sự mất cân bằng tại đây gây rung lắc mạnh, làm hỏng ổ bi và giảm tuổi thọ động cơ đáng kể.

• Cắt một miếng nhựa tròn hoặc đoạn ống PVC ngắn D27 làm lõi hub
• Khoan 3 lỗ đều nhau để gắn cánh quạt
• Khoan một lỗ trung tâm vừa khít với trục động cơ DC
• Gắn cánh vào hub bằng keo epoxy và bu lông M4, siết chặt đều tay

Kiểm tra cân bằng: Đặt trục ngang, thả tay ra - cánh nào nặng hơn sẽ quay xuống phía dưới. Mài bớt vật liệu tại cánh nặng hơn cho đến khi hệ thống dừng lại ở bất kỳ vị trí nào mà không tự quay

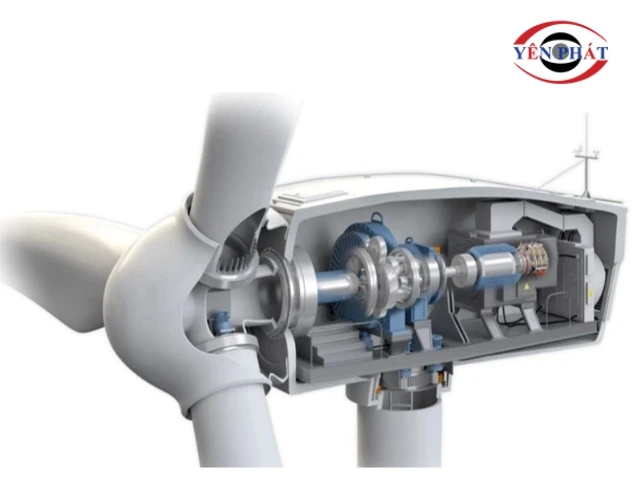

3.3. Bước 3 - Lắp đặt bộ phận phát điện

Đây là bước kỹ thuật quan trọng nhất. Lắp sai góc hoặc lỏng trục sẽ làm giảm điện áp đầu ra xuống 50-70%.

• Cố định động cơ DC vào giá đỡ bằng nhựa dày hoặc gỗ cứng, dùng vít inox chống gỉ
• Đảm bảo trục động cơ thẳng hàng hoàn toàn với hub cánh quạt - dùng thước ê-ke kiểm tra
• Xác định hai cực đầu ra của động cơ bằng đồng hồ vạn năng: quay trục nhẹ bằng tay, đồng hồ sẽ hiển thị điện áp nhỏ
• Đánh dấu cực dương và cực âm để kết nối đúng chiều với hệ thống điện phía sau

3.4. Bước 4 - Chế tạo vỏ bọc và cơ chế xoay hướng gió

Vỏ bảo vệ che chắn động cơ khỏi thời tiết, trong khi đuôi định hướng giúp tua-bin tự động xoay đón gió, tăng hiệu suất điện thêm 20-40%.

• Vỏ bọc: Dùng ống nhựa PVC hoặc chai nhựa cứng làm vỏ. Khoét lỗ cho trục cánh quạt và dùng keo silicon bịt kín các kẽ hở để chống nước.
• Đuôi định hướng: Gắn một tấm nhựa phẳng phía sau vỏ bọc, vuông góc với cánh quạt. Tấm này đóng vai trò bánh lái, giúp mũi tua-bin luôn hướng về phía gió.
• Khớp xoay: Kết nối vỏ bọc với trụ đứng bằng vòng bi hoặc lồng 2 ống nhựa (có bôi trơn) để cụm máy có thể xoay tự do 360°.

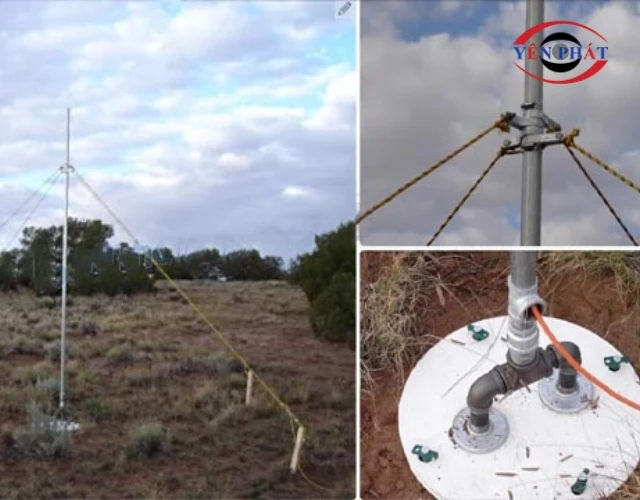

3.5. Bước 5 - Thiết lập trụ đứng vững chãi

Trụ đứng cần đủ cao để đưa cánh quạt ra khỏi vùng gió bị cản bởi cây cối và công trình xung quanh. Quy tắc chung: chiều cao trụ bằng ít nhất gấp đôi chiều cao vật cản trong bán kính 100 mét.

• Sử dụng ống sắt mạ kẽm hoặc ống PVC lớn D90-D114 cao từ 1 đến 2 mét cho mô hình thử nghiệm
• Đặt chân trụ vào một thùng nhựa hoặc xô lớn, đổ bê tông hoặc cát ướt để cố định
• Căng thêm 3 dây neo bằng dây thép mảnh nếu trụ cao hơn 1,5 mét để chống đổ khi gió mạnh
• Luồn dây điện từ động cơ qua bên trong lòng trụ để bảo vệ khỏi tia UV và mưa

3.6. Bước 6 - Hệ thống dây dẫn và chỉnh lưu điện áp

Động cơ DC khi hoạt động như máy tạo điện thực ra tạo ra dòng xoay chiều ở tần số biến đổi theo tốc độ gió. Để sạc pin hoặc thắp đèn LED DC, cần chỉnh lưu thành dòng một chiều ổn định.

• Nối hai dây từ động cơ xuống chân trụ qua bên trong ống, chừa đủ độ dài để xoay hướng mà không bị kéo căng
• Thiết lập bộ chỉnh lưu toàn phần tại chân trụ: đầu vào nối với 2 cực động cơ, đầu ra là dòng DC
• Thêm tụ điện 1000µF/50V song song với đầu ra để làm phẳng điện áp
• Kết nối vôn kế mini để theo dõi điện áp đầu ra theo thời gian thực
• Nếu mục tiêu là sạc ắc quy 12V, thêm bộ điều khiển sạc PWM để tránh nạp quá mức

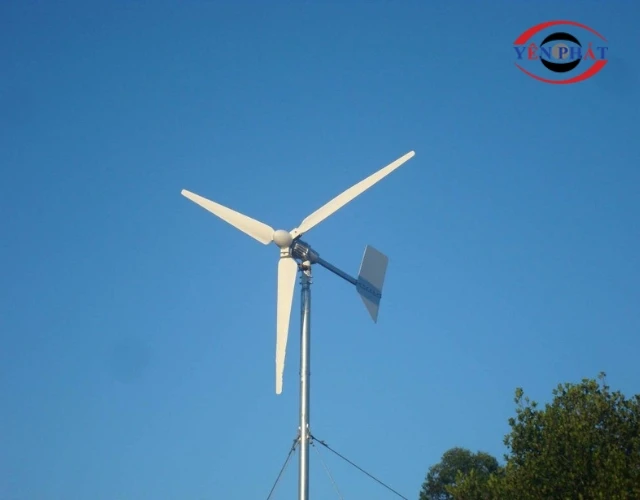

3.7. Bước 7 - Thử nghiệm và vận hành thực tế

Không lắp trụ ngoài trời ngay. Thử nghiệm trong điều kiện kiểm soát trước để xác định và khắc phục sự cố.

• Thử nghiệm bàn: Dùng quạt điện thổi vào cánh quạt từ khoảng cách 30-50cm. Quan sát kim vôn kế hoặc độ sáng đèn LED
• Kiểm tra cân bằng động: Nghe tiếng rung. Rung nhẹ là bình thường, rung mạnh và phát tiếng gõ là dấu hiệu hub mất cân bằng - cần điều chỉnh lại
• Kiểm tra chống nước: Phun nhẹ nước vào nacelle. Nước không được lọt vào vị trí động cơ
• Lắp ngoài thực địa: Chọn thời điểm có gió nhẹ để lần đầu quan sát. Đo điện áp ở nhiều mức gió khác nhau và ghi chép lại

4. Bí quyết tối ưu hóa hiệu suất và nâng cấp hệ thống

4.1. Thử nghiệm thực nghiệm với các loại cánh quạt

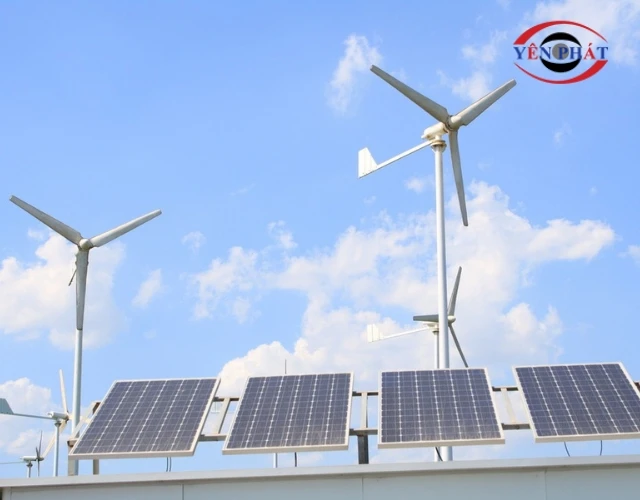

4.1.1. Ảnh hưởng của số lượng cánh (2, 3 so với 4 cánh)

Đây là câu hỏi thực nghiệm quan trọng. Dữ liệu từ các mô hình tự chế và tua-bin thương mại cho kết quả nhất quán:

4.1.2. Tác động của độ dài và độ cong cánh quạt đến độ sáng đèn LED

Dựa trên số liệu thực tế từ các mô hình thử nghiệm với cùng loại động cơ DC 12V:

• Cánh dài hơn = diện tích quét lớn hơn = thu được nhiều cơ năng hơn ở cùng tốc độ gió. Tuy nhiên, cánh quá dài so với công suất động cơ sẽ gây quá tải và giảm tốc độ quay
• Độ cong tối ưu: Cắt cánh từ vị trí lệch tâm 1/3 chu vi ống PVC (không phải 1/2) cho độ cong khí động học tốt hơn so với cánh phẳng
• Kết quả thực tế: Chuyển từ 3 cánh dài 25cm sang 35cm với cùng góc pitch, điện áp đầu ra tăng khoảng 30-45% ở cùng tốc độ gió thổi từ quạt điện

4.2. Cải tiến bộ điều khiển và lưu trữ

Thắp sáng một bóng đèn LED là bước đầu. Mục tiêu thực tế hơn là tích lũy điện vào pin để sử dụng khi không có gió.

• Bộ điều khiển sạc PWM 10A: Linh kiện phổ biến tại các cửa hàng điện tử, giá khoảng 80.000 - 150.000đ. Bảo vệ ắc quy khỏi nạp quá mức và xả sâu, kéo dài tuổi thọ pin lên 3-5 lần
• Ắc quy axit-chì 12V/7Ah: Lưu trữ đủ điện cho 5-7 bóng đèn LED 3W hoạt động liên tục trong 4-6 giờ. Chi phí khoảng 200.000 - 350.000đ
• Cầu diode + tụ lọc: Lắp ngay sau đầu ra động cơ, trước bộ điều khiển sạc. Tụ điện 1000-2200µF/50V làm phẳng điện áp đầu vào, tránh dao động làm nhiễu bộ điều khiển

Hệ thống hoàn chỉnh theo thứ tự kết nối: Cánh quạt - Động cơ DC - Cầu diode - Tụ lọc - Bộ điều khiển sạc - Ắc quy - Tải tiêu thụ (đèn, quạt nhỏ...)

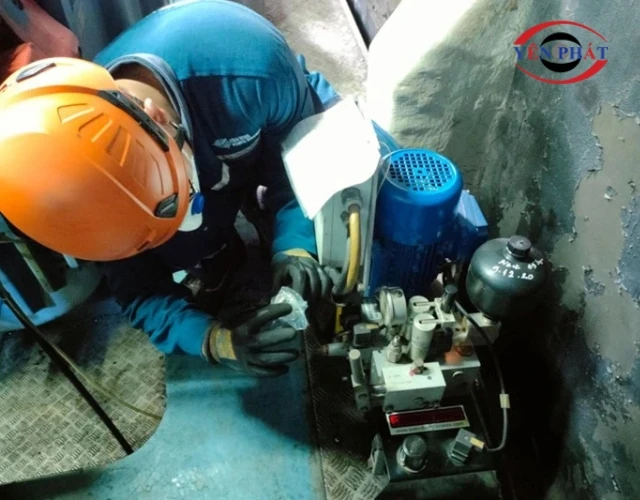

4.3. Giảm ma sát và tiếng ồn

Ma sát cơ học là nguyên nhân thầm lặng tiêu tốn 10-25% năng lượng trong các mô hình tự chế chất lượng thấp.

• Nâng cấp ổ bi trục cánh: Thay khớp nối trực tiếp bằng ổ bi 608ZZ. Trục quay mượt hơn rõ rệt, giảm tốc độ khởi động tối thiểu xuống 20-30%
• Ổ bi cho khớp xoay hướng gió: Dùng ổ bi chặn hoặc đơn giản là bôi mỡ bò vào khớp xoay mỗi 3-6 tháng
• Cân bằng lại cánh quạt định kỳ: Sau 2-3 tháng sử dụng ngoài trời, kiểm tra lại cân bằng tĩnh. Gió và tia UV làm biến dạng nhẹ cánh PVC, gây mất cân bằng dần theo thời gian
• Kiểm tra bu lông định kỳ: Rung động liên tục làm bu lông lỏng ra. Kiểm tra và siết lại toàn bộ mối nối cơ khí mỗi tháng một lần

Máy phát điện gió tự chế mang lại nguồn điện phụ trợ ổn định cho chiếu sáng, sạc pin hoặc hệ thống nhỏ. Không quá phức tạp, chi phí thấp nhưng giá trị sử dụng lại lâu dài. Đây là giải pháp phù hợp cho người thích tự làm và tận dụng năng lượng sạch. Có thể bắt đầu từ mô hình nhỏ để trải nghiệm trước.
