AVR Máy phát điện là gì? Công dụng, Phân loại, Cách đấu

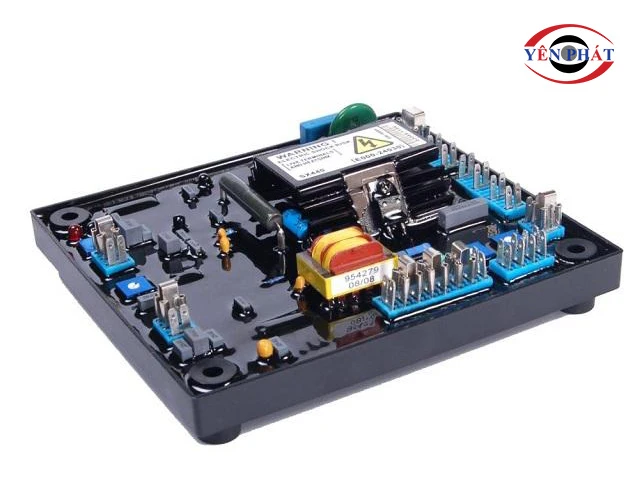

1. AVR máy phát điện là gì?

1.1. Định nghĩa và tên gọi đầy đủ

AVR là viết tắt của Automatic Voltage Regulator - bộ điều chỉnh điện áp tự động. Đây là thiết bị điện tử có nhiệm vụ giám sát và điều chỉnh điện áp đầu ra của máy phát điện theo thời gian thực, không cần tác động thủ công từ người vận hành.

Trong tiếng Việt, AVR còn được gọi là bộ ổn áp tự động, mạch điều tiết điện áp hoặc đơn giản là bo mạch AVR. Tên gọi khác nhau nhưng chỉ cùng một thiết bị.

Theo kinh nghiệm triển khai thực tế tại hàng trăm dự án lắp đặt máy phát điện, AVR là linh kiện bị hỏng thường xuyên thứ hai sau acquy. Và cũng là nguyên nhân gây hiểu lầm nhiều nhất khi xử lý sự cố.

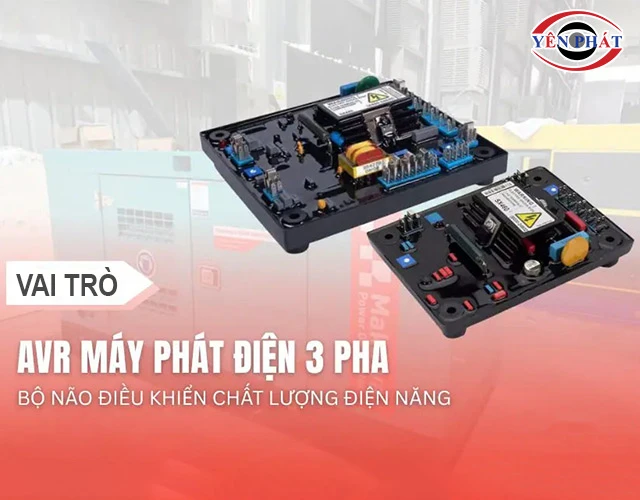

1.2. Vai trò cốt lõi

Khi máy phát điện hoạt động, tải điện thay đổi liên tục, điều hòa bật tắt, máy hàn khởi động, động cơ điện chạy... Mỗi thay đổi tải đều kéo điện áp đầu ra lên hoặc xuống. Nếu không có AVR, điện áp dao động mạnh sẽ làm hỏng thiết bị điện tử nhạy cảm.

AVR can thiệp ngay lập tức - điều chỉnh dòng kích từ để giữ điện áp đầu ra ổn định trong dải cho phép, thường là ±1% đến ±2.5% so với điện áp định mức.

Nếu động cơ diesel là trái tim của máy phát, thì AVR chính là hệ thần kinh điều phối - không nhìn thấy nhưng kiểm soát mọi thứ.

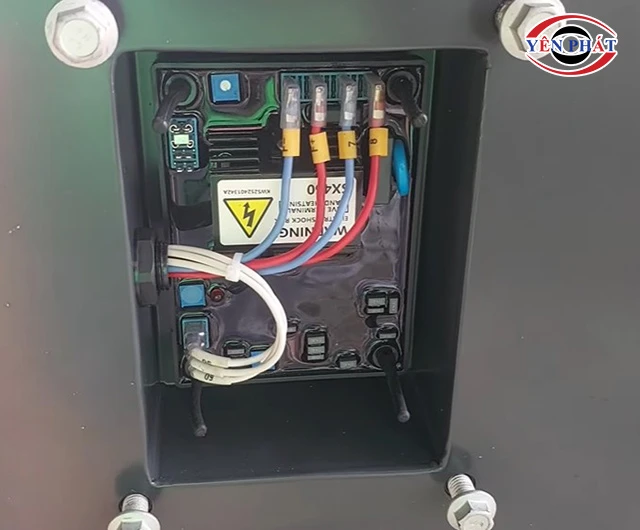

1.3. Vị trí lắp đặt thông thường trong máy phát điện

AVR thường được lắp đặt tại một trong ba vị trí sau:

• Hộp điều khiển: Phổ biến ở máy phát công nghiệp từ 20kVA trở lên
• Nắp sau đầu phát: Thường thấy ở máy phát dân dụng công suất nhỏ dưới 10kVA
• Hộp đầu cuối: Áp dụng cho các đầu phát không chổi than thương hiệu Stamford, Leroy Somer

Xác định đúng vị trí trước khi tiến hành kiểm tra - điều này tiết kiệm ít nhất 30 phút mày mò không cần thiết.

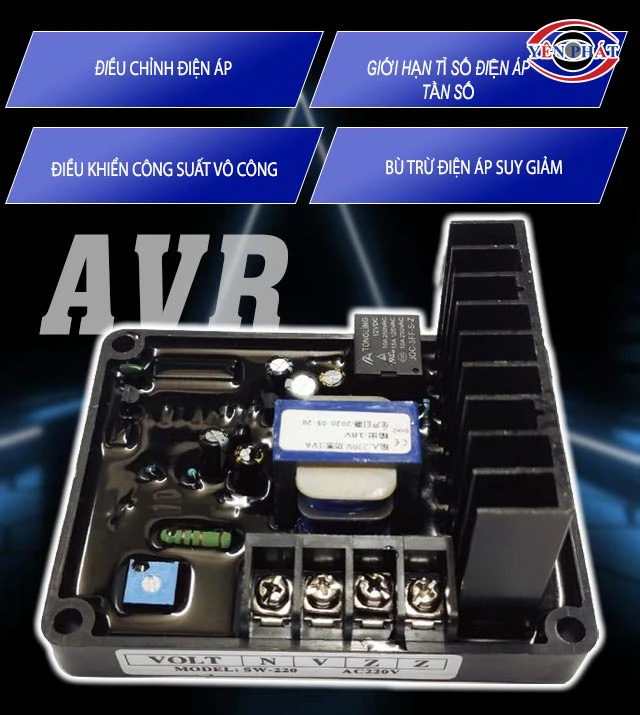

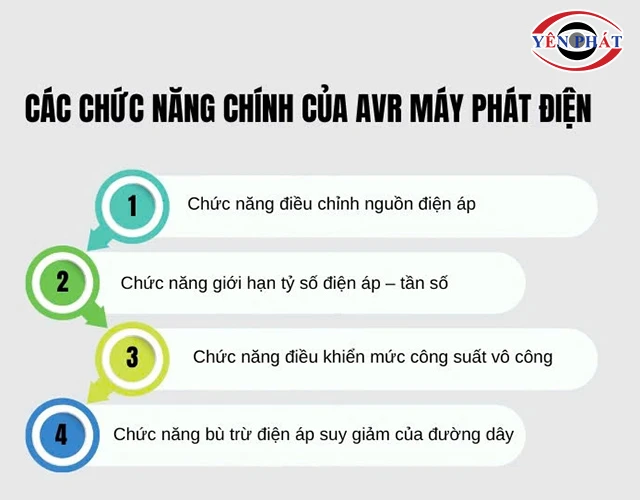

2. 4 chức năng quan trọng nhất của bộ AVR máy phát điện

2.1. Điều chỉnh và ổn định nguồn điện áp đầu ra bất kể sự thay đổi của tải

Đây là chức năng nền tảng. AVR liên tục đo điện áp đầu ra, so sánh với giá trị tham chiếu đặt trước. Sau đó tăng hoặc giảm dòng kích từ để bù lại sai lệch.

Tốc độ phản hồi của AVR kỹ thuật số hiện đại đạt dưới 20 mili-giây - nhanh hơn bất kỳ tác động thủ công nào của con người.

2.2. Giới hạn tỷ số điện áp và tần số (U/f) để bảo vệ cuộn dây stator khi khởi động

Khi máy phát khởi động, tần số tăng dần từ 0Hz đến 50Hz. Nếu điện áp tăng nhanh hơn tần số, từ thông trong lõi thép sẽ bão hòa - gây nóng và hỏng cuộn dây stator.

Chức năng giới hạn U/f (còn gọi là V/Hz Limiter) của AVR ngăn điện áp tăng vượt mức an toàn trong giai đoạn khởi động. Đây là lý do máy phát chất lượng tốt khởi động mượt, không giật.

2.3. Điều khiển công suất vô công khi vận hành hòa lưới hoặc song song

Khi 2 hoặc nhiều máy phát chạy song song, việc phân chia công suất vô công giữa các máy phải cân bằng. AVR thực hiện điều này qua chức năng Cross-Current Compensation hoặc kết hợp với bộ điều chỉnh hệ số công suất bên ngoài.

Nếu lệch công suất vô công quá 10% giữa hai máy sẽ dẫn đến hiện tượng dòng tuần hoàn, gây nóng cuộn dây và giảm tuổi thọ đầu phát.

2.4. Bù trừ điện áp suy giảm trên đường dây để đảm bảo chất lượng điện tại hộ tiêu thụ

Điện áp suy giảm theo chiều dài cáp - đường dây càng dài, sụt áp càng lớn. Chức năng Line Drop Compensation (LDC) của AVR tự động nâng điện áp đầu ra của máy phát thêm một lượng bù, đảm bảo điện áp tại điểm tải cuối vẫn đạt 220V hoặc 380V theo yêu cầu.

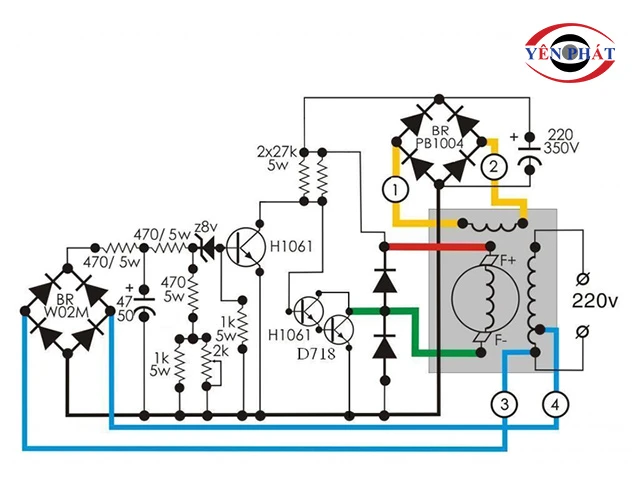

3. Cấu tạo và nguyên lý hoạt động của mạch AVR

3.1. Các thành phần cấu tạo chính

• Mạch cảm biến điện áp

Lấy mẫu điện áp từ đầu ra của máy phát thông qua biến áp đo lường hoặc điện trở phân áp. Tín hiệu này được chỉnh lưu và lọc thành điện áp một chiều (DC) để đưa vào mạch so sánh.

• Bộ chỉnh lưu và bộ khuếch đại

Bộ chỉnh lưu cầu diode chuyển đổi điện áp xoay chiều thành một chiều. Tín hiệu DC này được so sánh với điện áp tham chiếu từ mạch zener ổn áp. Sai lệch được khuếch đại bởi mạch op-amp hoặc transistor darlington trước khi điều khiển dòng kích từ.

• Cuộn dây kích từ và mạch bảo vệ

Dòng ra từ AVR cấp trực tiếp cho cuộn kích từ của đầu phát. Mạch bảo vệ tích hợp bao gồm cầu chì tự phục hồi và mạch ngắt quá dòng để bảo vệ AVR khỏi điện áp xung đột ngột.

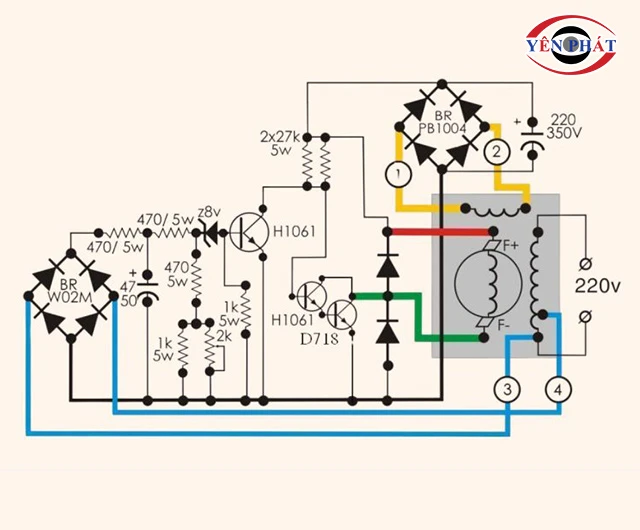

3.2. Nguyên lý vận hành dựa trên cơ chế phản hồi vòng kín

AVR hoạt động theo nguyên lý điều khiển vòng kín:

• Đo điện áp đầu ra thực tế
• So sánh với giá trị đặt
• Tính toán sai số
• Khuếch đại sai số thành tín hiệu điều khiển
• Điều chỉnh dòng kích từ để triệt tiêu sai số
• Lặp lại liên tục - thường 50 đến 100 lần mỗi giây

3.3. Chi tiết quá trình so sánh điện áp thực tế với điện áp tham chiếu

Điện áp tham chiếm được thiết lập bởi biến trở chỉnh định trên bo mạch AVR. Khi vặn biến trở này, bạn thay đổi mức điện áp tham chiếu - từ đó thay đổi điện áp đầu ra của máy phát.

Điển hình, dải chỉnh định là ±10% so với điện áp định mức. Ví dụ: máy phát 220V có thể chỉnh từ 198V đến 242V.

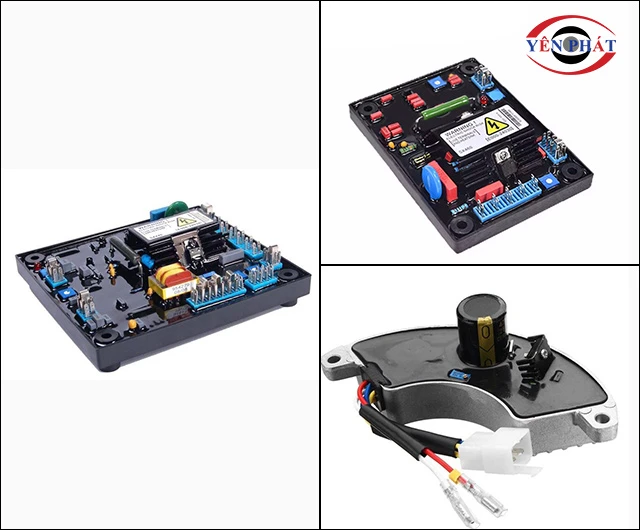

4. Phân loại các dòng AVR máy phát điện phổ biến trên thị trường

4.1. Phân loại theo công suất máy

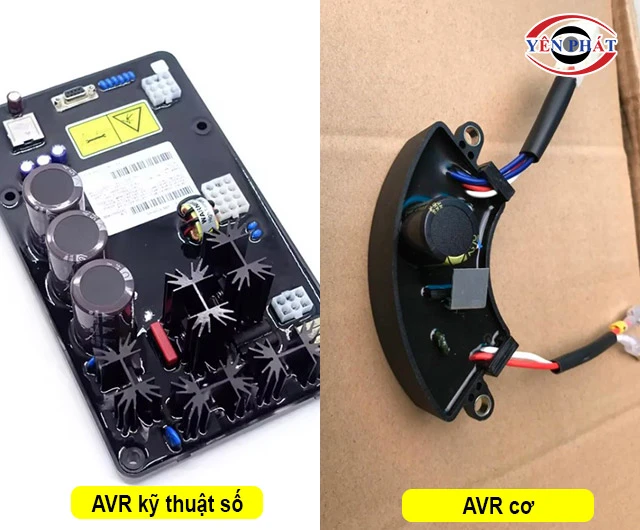

4.2. Phân loại theo công nghệ điều khiển

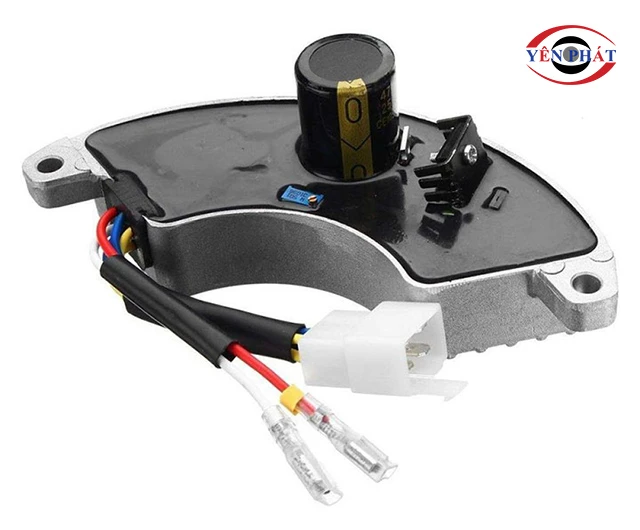

• AVR cơ (Analog AVR) cho máy phát dân dụng nhỏ

Sử dụng linh kiện analog thuần túy: transistor, diode, tụ điện, điện trở. Ưu điểm là giá rẻ (200.000 - 500.000 VNĐ), dễ sửa chữa bằng cách thay linh kiện rời.

Nhược điểm là độ chính xác thấp hơn và không có chức năng cảnh báo hay giao tiếp với bộ điều khiển trung tâm.

• AVR kỹ thuật số (Digital AVR) với độ chính xác cao cho công nghiệp

Sử dụng vi điều khiển hoặc DSP để xử lý tín hiệu. Độ chính xác điều chỉnh điện áp đạt ±0.5% hoặc tốt hơn. Tích hợp nhiều chức năng bảo vệ, giao tiếp Modbus RTU, hiển thị thông số và lưu lịch sử lỗi. Giá từ 2.000.000 VNĐ trở lên tùy tính năng.

4.3. Phân loại theo cấu tạo đầu phát

• AVR cho đầu phát có chổi than: Cấp dòng kích từ trực tiếp vào cuộn rotor qua chổi than và vành trượt. Phổ biến ở máy phát cũ và dân dụng giá thấp.
• AVR cho đầu phát không chổi than: Cấp dòng kích từ vào stator của bộ kích từ phụ. Phổ biến ở đầu phát công nghiệp hiện đại - không cần bảo dưỡng chổi than.

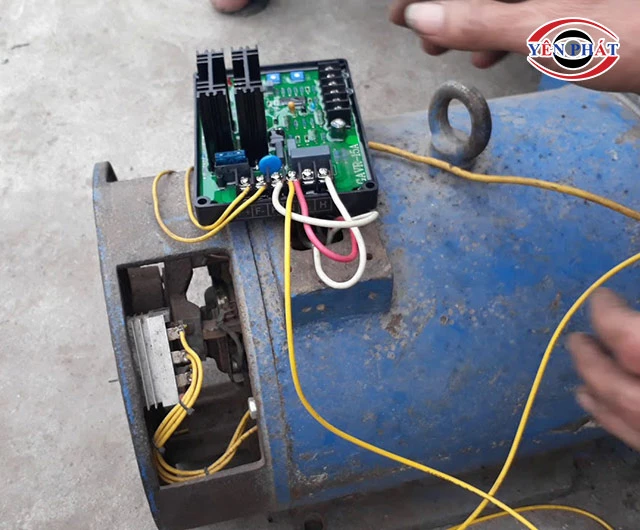

5. Hướng dẫn cách đấu nối và vận hành thử nghiệm AVR

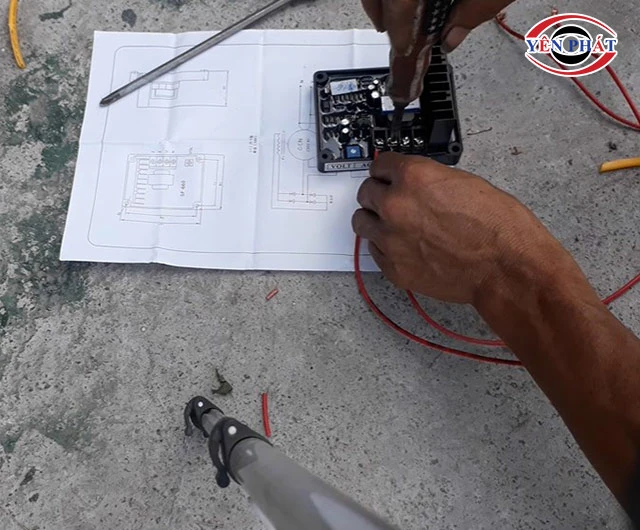

5.1. Bước 1: Xác định các đầu ngõ vào (Input) và ngõ ra (Output)

Trước khi đấu dây, đọc kỹ nhãn trên bo mạch AVR và tài liệu kỹ thuật đi kèm. Các đầu nối tiêu chuẩn thường ký hiệu như sau:

• Ngõ vào cảm biến điện áp: Ký hiệu 0V và 220V (hoặc 110V tùy phiên bản). Lấy từ đầu ra của máy phát - pha và trung tính.
• Ngõ ra kích từ: Ký hiệu F+ và F- (hoặc E+ và E-). Đây là nguồn một chiều DC cấp cho cuộn kích từ.
• Đầu vào phụ trợ: Một số AVR có thêm đầu vào cho cảm biến dòng điện và kết nối song song máy phát.

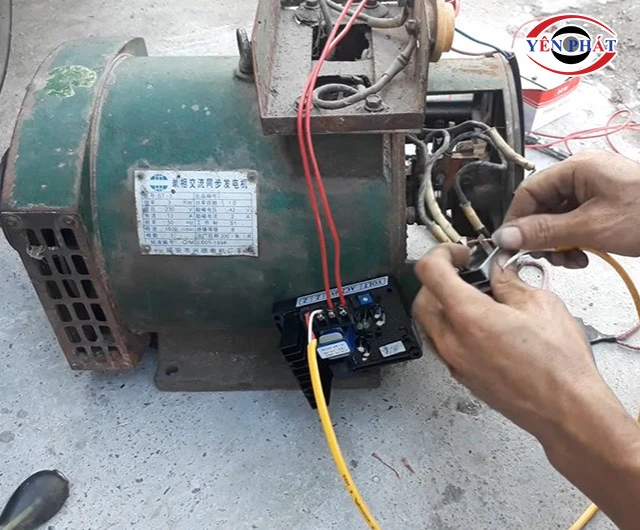

5.2. Bước 2: Quy trình đấu nối vào chổi than hoặc ruột máy phát

Đối với đầu phát có chổi than:

• Tắt máy hoàn toàn, ngắt acquy khởi động
• Xác định vị trí chổi than và vành trượt trên rotor
• Đấu F+ vào chổi than dương, F- vào chổi than âm
• Đấu 0V và 220V vào đúng cực cảm biến điện áp
• Kiểm tra lại toàn bộ đầu nối trước khi khởi động

Đối với đầu phát không chổi than:

• F+ và F- đấu vào cuộn stator của bộ kích từ phụ
• Vị trí thường được đánh dấu rõ trên đầu phát hoặc trong sơ đồ đấu dây đi kèm
• Cực tính quan trọng - kiểm tra bằng đồng hồ đo điện trở trước khi đấu

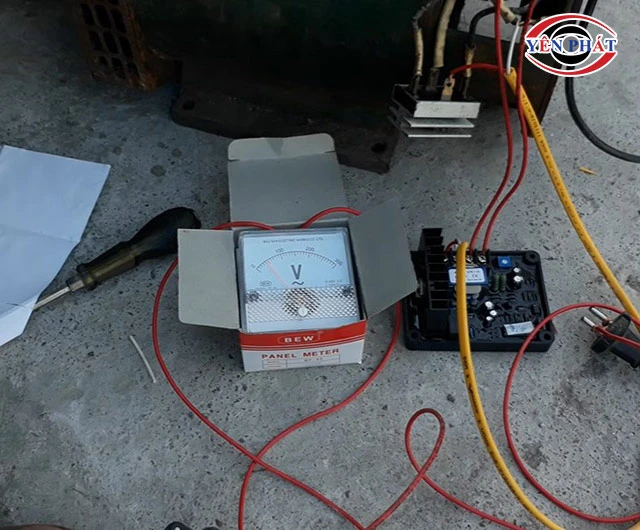

5.3. Bước 3: Vận hành thử và kiểm tra điện áp định mức

• Khởi động máy phát, để chạy không tải ít nhất 3 phút
• Đo điện áp đầu ra bằng đồng hồ vạn năng - thang AC 250V hoặc 500V
• Điện áp đo được phải đạt 220V với máy phát một pha, hoặc 380V với máy phát ba pha
• Nếu điện áp thấp hoặc cao, vặn nhẹ biến trở chỉnh định trên AVR - theo chiều kim đồng hồ để tăng, ngược chiều để giảm
• Thêm tải từng phần (25% - 50% - 75% - 100%) và kiểm tra sự ổn định điện áp

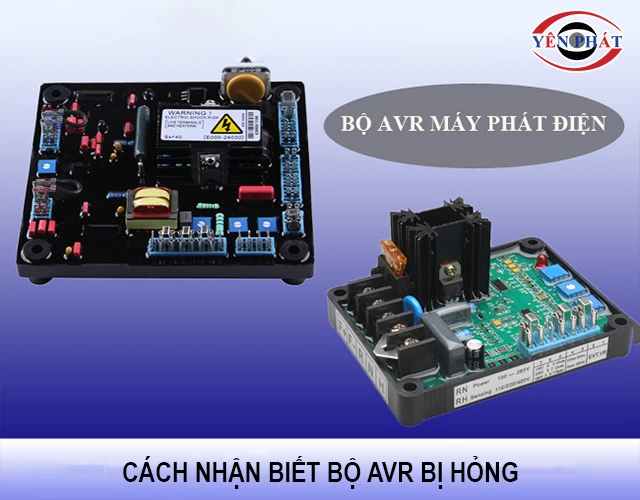

6. Cách kiểm tra và nhận biết lỗi bộ AVR bị hỏng

6.1. Các dấu hiệu nhận biết rõ ràng

Nhận biết sớm các triệu chứng giúp tránh hỏng hóc lan rộng sang các linh kiện đắt tiền hơn:

• Điện áp bất thường: Đèn sáng bùng hoặc thiết bị điện tử bị cháy ngay khi máy phát khởi động - dấu hiệu AVR mất khả năng giới hạn điện áp.
• Điện áp trồi sụt: Đèn nhấp nháy liên tục, điện áp dao động ±10V hoặc hơn theo chu kỳ - AVR mất ổn định vòng điều khiển.
• Không có điện áp đầu ra: Máy phát chạy bình thường nhưng đo được 0V ở đầu ra - AVR hỏng hoàn toàn hoặc đứt cầu chì bảo vệ.
• Âm thanh động cơ lạ: Máy phát kêu rú khi có tải - có thể do AVR cấp dòng kích từ quá mức, gây quá tải từ.

6.2. Quy trình 5 bước kiểm tra chuyên sâu bằng đồng hồ đo điện
