Chiller giải nhiệt gió: Cấu tạo, Ưu điểm, Phân loại

Chiller giải nhiệt gió được xem là bước tiến lớn của công nghệ HVAC hiện đại. Không cần hệ thống giải nhiệt nước phức tạp, thiết bị vẫn duy trì hiệu suất làm lạnh ổn định. Đáp ứng tốt nhu cầu vận hành liên tục của nhiều công trình lớn.

1. Chiller giải nhiệt gió là gì?

Chiller giải nhiệt gió là hệ thống làm lạnh nước bằng cơ chế trao đổi nhiệt trực tiếp với không khí môi trường. Thiết bị sử dụng quạt hướng trục để giải nhiệt cho môi chất lạnh thay vì dùng tháp giải nhiệt nước. Nước lạnh tạo ra sẽ tuần hoàn qua AHU, FCU hoặc dây chuyền sản xuất nhằm duy trì nhiệt độ tiêu chuẩn.

Chiller giải nhiệt gió được ưa chuộng nhờ lắp đặt linh hoạt, vận hành tự động và tiết kiệm diện tích đáng kể.

2. Bóc tách cấu tạo chiller giải nhiệt gió

Chiller giải nhiệt được cấu thành từ nhiều bộ phận chuyên biệt. Tất cả cùng phối hợp chặt chẽ, tạo nên quy trình làm mát nước hiệu quả:

• Máy nén lạnh: Nén môi chất lạnh lên áp suất và nhiệt độ cao, tạo động lực cho toàn hệ thống vận hành.
• Dàn ngưng: Thải nhiệt môi chất lạnh thông qua luồng không khí cưỡng bức.
• Quạt hướng trục: Hút và đẩy không khí qua dàn ngưng, hỗ trợ quá trình tản nhiệt nhanh hơn.
• Dàn bay hơi: Hấp thụ nhiệt từ nước tuần hoàn để tạo ra nước lạnh phục vụ làm mát.
• Van tiết lưu: Điều chỉnh lưu lượng và giảm áp suất môi chất trước khi đi vào dàn bay hơi.
• Môi chất lạnh: Trung gian trao đổi nhiệt trong toàn bộ chu trình làm lạnh.
• Tủ điện điều khiển: Tích hợp cảm biến, hệ thống bảo vệ, hỗ trợ quản lý toàn bộ hoạt động.
• …

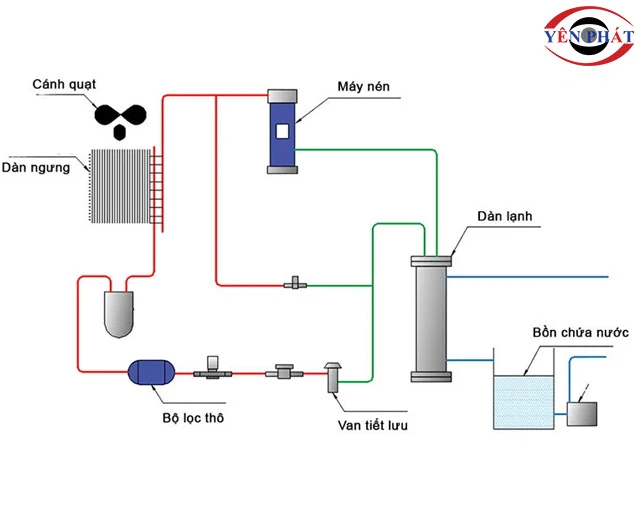

3. Tìm hiểu nguyên lý chiller giải nhiệt gió

Chiller giải nhiệt gió hoạt động dựa trên chu trình tuần hoàn môi chất lạnh khép kín để hấp thụ và thải nhiệt liên tục. Toàn bộ quá trình gồm bốn giai đoạn chính: nén, ngưng tụ - giải nhiệt, tiết lưu và bay hơi.

• Nén môi chất lạnh: Máy nén sẽ hút môi chất lạnh ở dạng hơi, áp suất thấp từ dàn bay hơi. Sau quá trình nén, môi chất sẽ đạt áp suất và nhiệt độ rất cao trước khi đi sang dàn ngưng.
• Ngưng tụ - giải nhiệt: Môi chất nóng đi vào dàn ngưng giải nhiệt gió để thải nhiệt ra môi trường bên ngoài. Quạt hướng trục liên tục thổi không khí qua dàn ngưng nhằm làm mát môi chất lạnh. Sau khi mất nhiệt, môi chất chuyển từ trạng thái hơi sang dạng lỏng áp suất cao.
• Tiết lưu giảm áp: Môi chất lạnh dạng lỏng tiếp tục đi qua van tiết lưu để giảm áp suất đột ngột. Nhiệt độ môi chất giảm sâu, tạo điều kiện hấp thụ nhiệt hiệu quả tại dàn bay hơi.
• Bay hơi: Môi chất lạnh đi vào dàn bay hơi để hấp thụ nhiệt từ nước tuần hoàn trong hệ thống. Nước sau khi được làm lạnh sẽ truyền đến AHU, FCU hoặc thiết bị sản xuất cần giải nhiệt. Môi chất lúc này hóa hơi, quay trở lại máy nén và tiếp tục chu trình làm lạnh mới.

4. Phân loại chiller giải nhiệt gió phổ biến hiện nay

4.1 Phân loại theo máy nén

Dựa theo loại máy nén, chiller giải nhiệt gió được chia thành 3 loại chính:

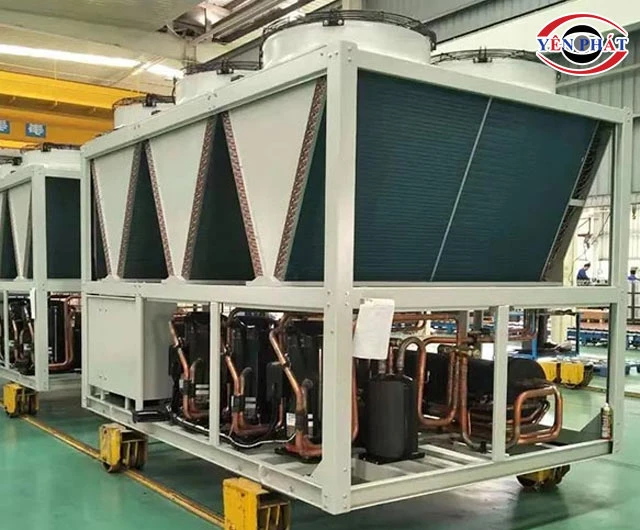

Chiller scroll

Sử dụng máy nén xoắn ốc với hai đĩa xoắn chuyển động lệch tâm để nén môi chất lạnh.

Đặc điểm nổi bật:

• Sản phẩm có kết cấu gọn, vận hành êm và tiết kiệm điện khá tốt ở tải trung bình.
• Công suất vừa và nhỏ, thời gian khởi động nhanh, ít rung động khi vận hành liên tục.
• Nhiều model tích hợp các đầu nén scroll nhằm tăng độ ổn định khi một cụm gặp sự cố.

→ Phù hợp cho văn phòng, khách sạn, nhà hàng, showroom, tòa nhà thương mại và nhà xưởng quy mô nhỏ.

Chiller screw

Đây là loại chiller dùng máy nén trục vít với hai rotor ăn khớp để nén môi chất lạnh liên tục.

Đặc điểm nổi bật:

• Vận hành tốt ở tải lớn và hiệu suất làm lạnh cao.
• Bền bỉ, ít bị suy giảm hiệu suất khi hoạt động trong thời gian dài.
• Thường tích hợp điều khiển tải vô cấp, tối ưu điện năng trong nhiều điều kiện vận hành khác nhau.

→ Lý tưởng cho nhà máy sản xuất, TTTM lớn, bệnh viện, KCN và dây chuyền làm mát liên tục.

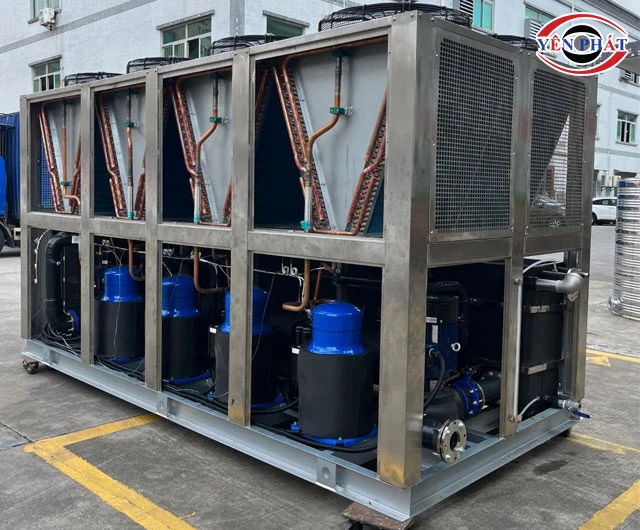

Chiller ly tâm

Hoạt động bằng máy nén ly tâm tốc độ cao, sử dụng lực ly tâm để tăng áp suất môi chất lạnh.

Đặc điểm nổi bật:

• Thiết bị có hiệu suất năng lượng cao khi vận hành ở tải lớn liên tục.
• Lưu lượng nước lạnh lớn, độ rung thấp và tuổi thọ vận hành dài hạn.
• Chi phí đầu tư và yêu cầu kỹ thuật của dòng máy này khá cao.

→ Thường lắp tại sân bay, trung tâm dữ liệu, cao ốc lớn, nhà máy quy mô lớn và khu phức hợp thương mại.

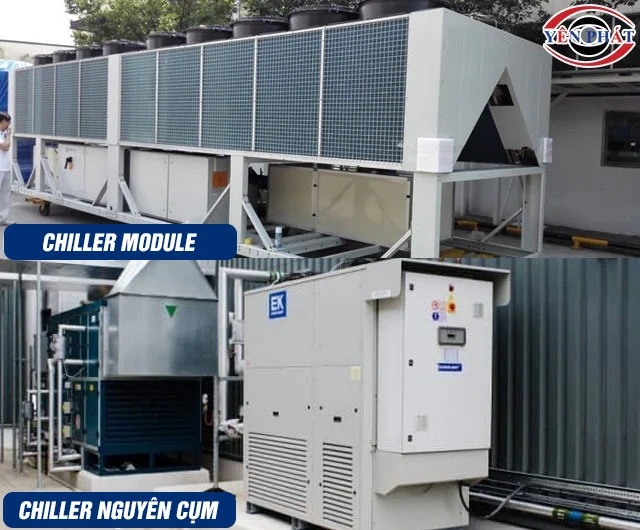

4.2 Phân loại theo thiết kế

Với tiêu chí thiết kế, chiller gió còn được chia thành 2 loại chính:

Chiller nguyên cụm

Đây là dòng thiết bị được tích hợp sẵn toàn bộ linh kiện trong cùng một khối thống nhất. Máy thường bao gồm máy nén, dàn ngưng, dàn bay hơi, quạt giải nhiệt và tủ điều khiển.

Đặc điểm nổi bật:

Lắp đặt nhanh, tiết kiệm diện tích và dễ vận hành.

Hệ thống được nhà sản xuất đồng bộ sẵn nên hạn chế lỗi kỹ thuật trong quá trình thi công thực tế.

→ Phù hợp với nhà xưởng vừa và nhỏ, tòa nhà thương mại, khách sạn và công trình cần triển khai nhanh.

Chiller module

Là hệ thống gồm nhiều cụm chiller độc lập liên kết với nhau để mở rộng công suất làm lạnh. Người dùng có thể tăng hoặc giảm số module tùy theo nhu cầu sử dụng thực tế.

Đặc điểm nổi bật:

• Linh hoạt và tiết kiệm điện khi tải thay đổi.
• Nếu một module bảo trì, các module còn lại vẫn tiếp tục hoạt động bình thường.

→ Phù hợp cho TTTM, bệnh viện, khách sạn lớn và công trình cần mở rộng công suất trong tương lai.

5. Ưu điểm nổi bật của chiller giải nhiệt gió

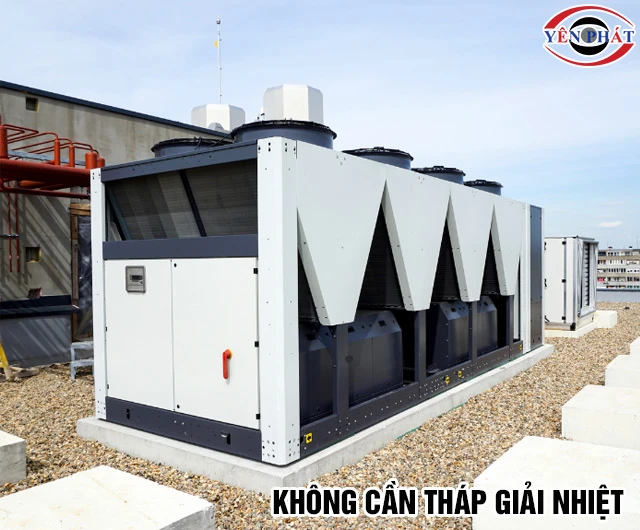

5.1 Giải nhiệt tốt, không cần tháp giải nhiệt

Chiller giải nhiệt bằng gió dùng quạt hướng trục để thải nhiệt trực tiếp. Hệ thống loại bỏ hoàn toàn tháp giải nhiệt và đường nước giải nhiệt phức tạp.

Thiết bị vẫn duy trì hiệu suất cao trong điều kiện vận hành công nghiệp liên tục. Khả năng trao đổi nhiệt nhanh giúp hệ thống phản hồi tải lạnh linh hoạt.

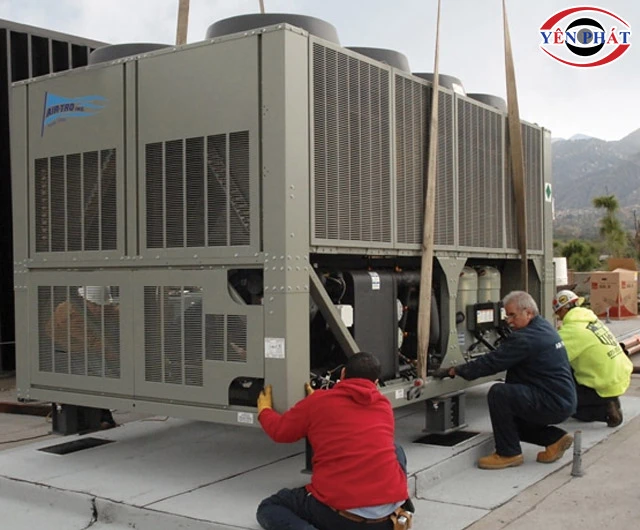

5.2 Thi công nhanh, tiết kiệm diện tích lắp đặt

Chiller tản nhiệt gió có thiết kế nguyên khối nên quá trình lắp đặt diễn ra nhanh chóng. Hệ thống không cần bể giải nhiệt, tháp giải nhiệt hay mạng ống nước cồng kềnh.

Thiết bị dễ bố trí trên sân thượng, ban công kỹ thuật hoặc khu vực ngoài trời. Chi phí hạ tầng cơ điện được cắt giảm đáng kể nhờ cấu trúc tối giản.

5.3 Chi phí bảo trì thấp hơn hệ water-cooled

Hệ thống chiller gió không sử dụng tháp giải nhiệt nên giảm đáng kể hạng mục bảo trì định kỳ.

Chiller không có tình trạng đóng cặn, rong rêu và ăn mòn đường ống nước giải nhiệt. Doanh nghiệp không cần xử lý nước tuần hoàn bằng hóa chất chuyên dụng thường xuyên.

Kết cấu đơn giản, kỹ thuật viên dễ kiểm tra và xử lý sự cố vận hành.

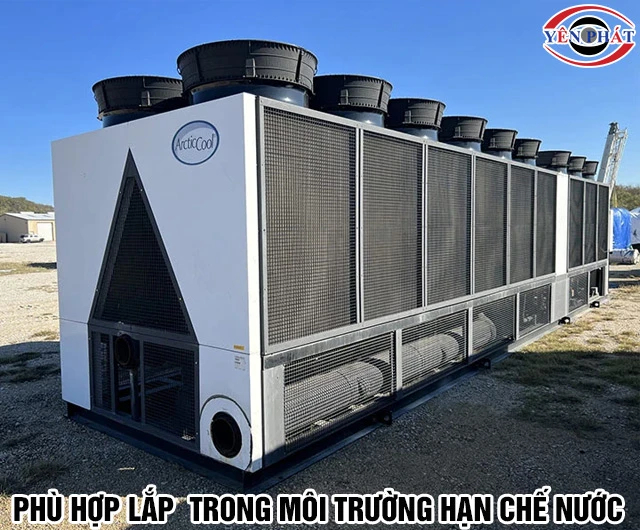

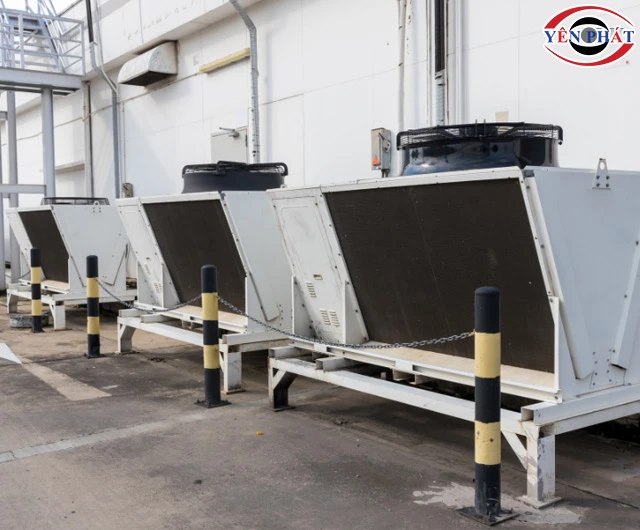

5.4 Phù hợp khu vực thiếu nước sạch

Chiller hạ nhiệt gió vận hành chủ yếu bằng luồng không khí cưỡng bức từ quạt công suất lớn. Thiết bị gần như không phụ thuộc nguồn nước giải nhiệt trong quá trình hoạt động liên tục. Đây là giải pháp cực kỳ phù hợp tại khu công nghiệp khan hiếm nước sạch.

Hệ thống còn giúp doanh nghiệp giảm áp lực tiêu thụ nước công nghiệp mỗi tháng.

5.5 Tự động hóa và vận hành ổn định

Nhiều model chiller tản nhiệt gió hiện đại được tích hợp bộ điều khiển PLC và cảm biến thông minh. Hệ thống có thể giám sát áp suất, nhiệt độ và tải lạnh theo thời gian thực. Tự động cảnh báo khi phát sinh lỗi quá tải hoặc bất thường vận hành.

Khả năng vận hành trơn tru giúp hệ thống đáp ứng tốt nhu cầu làm lạnh liên tục nhiều giờ.

6. Hạn chế của chiller giải nhiệt bằng gió

Dù sở hữu nhiều lợi thế vận hành, hệ thống chiller giải nhiệt gió vẫn tồn tại một số hạn chế kỹ thuật cần cân nhắc trước đầu tư:

• Trao đổi nhiệt bằng không khí thường kém hiệu quả hơn nước tuần hoàn chuyên dụng.
• Tiêu hao điện năng lớn khi tải cao. Quạt giải nhiệt và máy nén phải hoạt động mạnh hơn trong điều kiện tải lạnh lớn liên tục.
• Hiệu quả giải nhiệt phụ thuộc nhiệt độ môi trường. Nhiệt độ ngoài trời càng cao, hiệu suất giải nhiệt của hệ thống càng dễ suy giảm.
• Độ ồn quạt giải nhiệt tương đối lớn. Quạt hướng trục công suất cao có thể tạo tiếng ồn đáng kể khi vận hành liên tục.
• Khả năng đáp ứng tải siêu lớn còn hạn chế: Hệ thống khó đạt hiệu quả tối ưu trong công trình tải lạnh cực lớn, liên tục 24/7.
• Dàn ngưng dễ bám bụi ngoài trời: Bụi bẩn tích tụ lâu ngày có thể làm giảm hiệu quả trao đổi nhiệt đáng kể.
• Cần không gian thông gió tốt: Khu vực lắp đặt bí khí có thể khiến nhiệt nóng tích tụ và giảm hiệu suất làm lạnh.

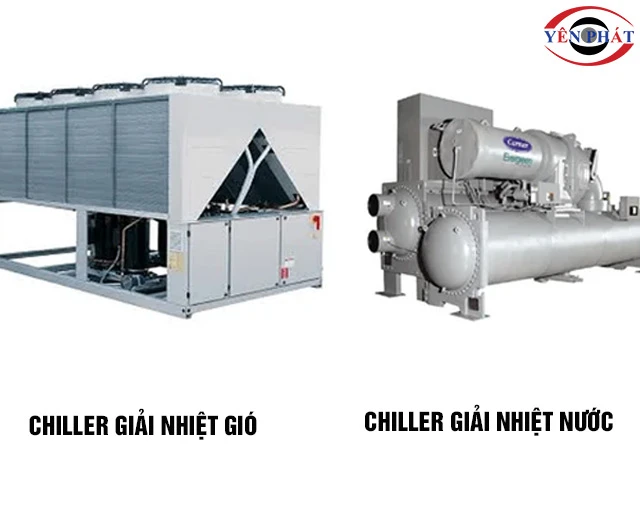

7. So sánh chiller giải nhiệt gió và chiller giải nhiệt nước

Chiller giải nhiệt bằng gió và chiller giải nhiệt nước đều được sử dụng rộng rãi trong hệ HVAC và làm lạnh công nghiệp. Tuy nhiên, mỗi hệ thống sẽ có sự khác biệt rõ rệt về cấu tạo, hiệu suất và chi phí vận hành.

8. Thực tế ứng dụng của chiller giải nhiệt gió

Hệ thống chiller giải nhiệt gió được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ làm lạnh hiệu quả và lắp đặt linh hoạt:

• Xưởng sản xuất: Làm mát máy móc, dây chuyền sản xuất và kiểm soát nhiệt độ vận hành liên tục.
• Tòa nhà văn phòng: Cung cấp nước lạnh cho hệ thống điều hòa trung tâm AHU và FCU.
• Khách sạn, resort: Hỗ trợ hệ HVAC trung tâm nhằm đảm bảo làm mát liên tục.
• TTTM, siêu thị: Duy trì nhiệt độ tiêu chuẩn cho không gian mua sắm đông người và diện tích lớn.
• Bệnh viện: Kiểm soát nhiệt độ phòng chức năng, phòng mổ và khu vực thiết bị y tế chuyên dụng.
• Phòng server - data center: Giải nhiệt hệ thống máy chủ và duy trì môi trường vận hành ổn định cho thiết bị IT.
• …

9. Kinh nghiệm sử dụng chiller giải nhiệt gió tiết kiệm điện

Để chiller của bạn vận hành bền bỉ, không ngốn điện quá mức thì đừng bỏ lỡ những mẹo vàng của Yên Phát sau đây nhé:

• Khu vực lắp đặt phải thông thoáng. Luồng gió đối lưu tốt giúp dàn ngưng giải nhiệt nhanh và ổn định hơn.
• Không nên hạ nhiệt độ quá sâu nếu nhu cầu làm mát không thực sự cần thiết.
• Vệ sinh dàn ngưng định kỳ, bụi bẩn bám dày làm cản trao đổi nhiệt và khiến máy nén tiêu thụ điện nhiều hơn.
• Không vận hành vượt tải liên tục. Tải lạnh quá cao trong thời gian dài dễ khiến máy nén hoạt động quá công suất.
• Check gas lạnh thường xuyên, thiếu hoặc dư môi chất đều làm hệ thống giảm hiệu suất và tăng điện năng tiêu thụ.
• Khởi động hệ thống theo từng cấp tải, tránh bật toàn bộ công suất cùng lúc để hạn chế dòng điện tăng đột biến.
• Bảo trì quạt giải nhiệt đúng lịch. Quạt yếu hoặc lệch tốc độ sẽ làm khả năng thải nhiệt suy giảm rõ rệt.
• Định kỳ vệ sinh tổng thể, tiến hành thay mới các vật tư tiêu hao khi đến thời điểm.

Chiller giải nhiệt gió trở thành giải pháp làm mát nước lý tưởng cho nhiều doanh nghiệp. Sản phẩm thực sự tối ưu khi bạn chọn đúng nhu cầu, điều kiện của đơn vị.
