Các bước cách lắp đặt tháp giải nhiệt: Đơn giản - Chuẩn thợ

Cách lắp đặt tháp giải nhiệt quyết định trực tiếp hiệu suất làm mát, độ bền cơ khí và mức tiêu thụ điện năng của toàn hệ thống. Lắp đúng, tháp chạy êm, mát sâu, tiết kiệm điện. Lắp sai, tháp kêu to, rung mạnh, nước phân bố lệch, hiệu quả tụt dốc không phanh. Đó là lý do vì sao lắp đặt không còn là “khâu phụ”, mà là yếu tố sống còn của hệ thống giải nhiệt.

1. Tổng quan về kết cấu khi lắp đặt tháp giải nhiệt

Mỗi bộ phận trong tháp giải nhiệt đảm nhiệm một vai trò riêng, liên kết chặt chẽ với nhau để tạo nên chu trình làm mát ổn định và hiệu quả. Hiểu rõ kết cấu giúp lắp đặt tháp giải nhiệt đúng chuẩn, hạn chế rung lắc, thất thoát nước và suy giảm hiệu suất.

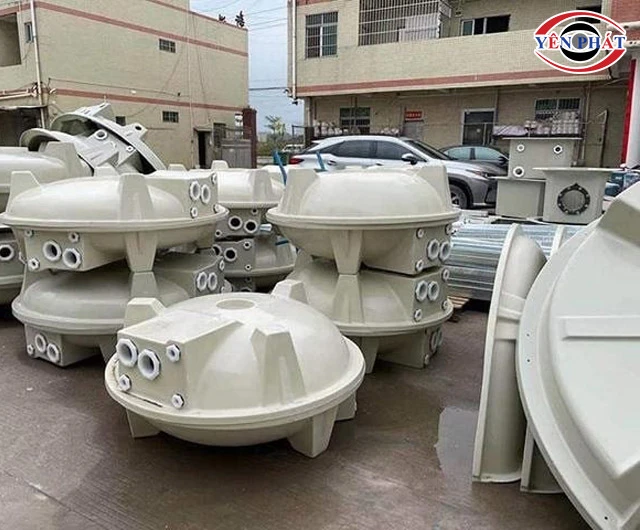

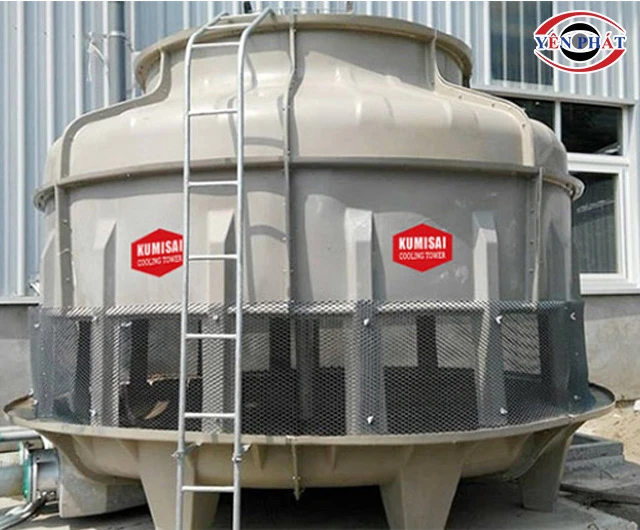

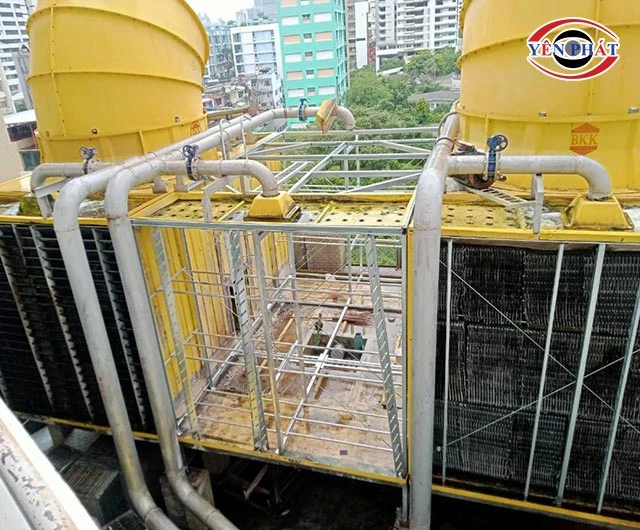

1.1 Khung vỏ và đế tháp

Khung vỏ và phần đế là bộ phận bao bọc và nâng đỡ toàn bộ tháp giải nhiệt. Thường được chế tạo từ FRP, thép mạ kẽm hoặc inox. Vật liệu này có khả năng chống ăn mòn cao, chịu được môi trường ẩm, hóa chất và tia UV ngoài trời.

Đây là “xương sống” của tháp, chịu toàn bộ tải trọng tĩnh và động. Giữ cho tháp đứng vững, cân bằng và hạn chế rung lắc khi quạt vận hành ở tốc độ cao.

Khung vỏ cần được lắp đúng khớp, siết bulong đồng đều. Đế tháp phải đặt trên nền phẳng, chắc chắn, có khả năng chịu lực và thoát nước tốt để tránh nghiêng lệch hoặc nứt vỡ về sau.

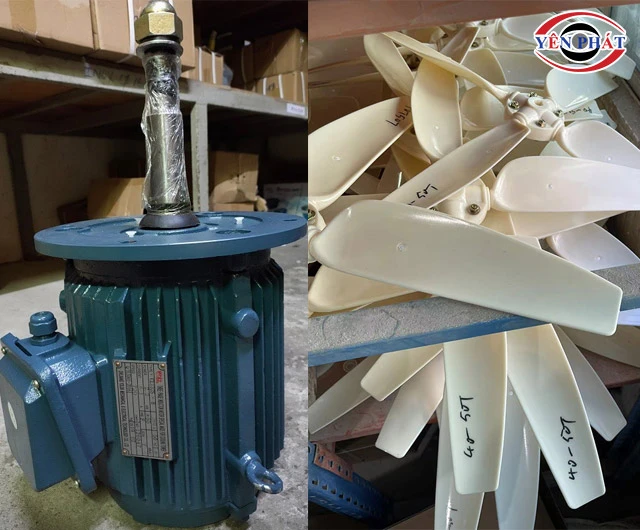

1.2 Động cơ và quạt gió

Động cơ và quạt gió là cụm tạo lưu lượng không khí đối lưu cưỡng bức bên trong tháp giải nhiệt. Bộ đôi này được gắn trên đỉnh tháp - nơi nguồn hơi nóng bốc ra ngoài. Nên độ bền bỉ, chịu nhiệt ẩm cực tốt.

Bộ phận này hút không khí từ ngoài vào, tăng cường quá trình trao đổi nhiệt giữa nước nóng và luồng gió, quyết định trực tiếp hiệu quả làm mát của tháp.

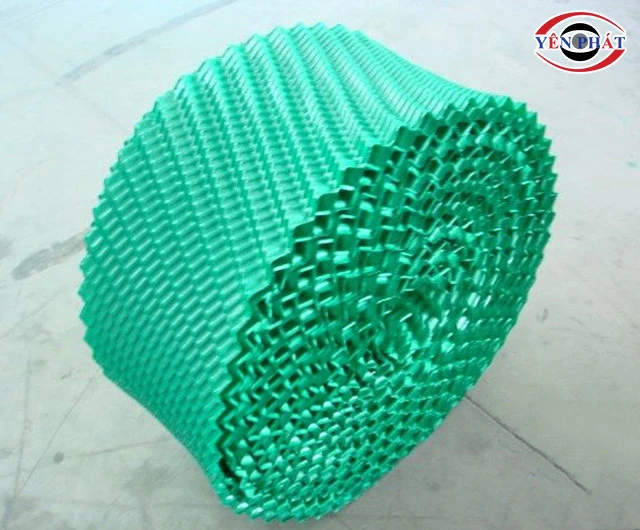

1.3 Các khối tấm tản nhiệt

Tấm tản nhiệt (fill) là các khối vật liệu nhựa PVC hoặc PP lắp bên trong tháp. Được thiết kế dạng sóng hoặc tổ ong để tăng diện tích tiếp xúc giữa nước và không khí.

Fill giúp phân tán dòng nước nóng thành các màng mỏng, kéo dài thời gian trao đổi nhiệt, từ đó nâng cao hiệu suất làm mát.

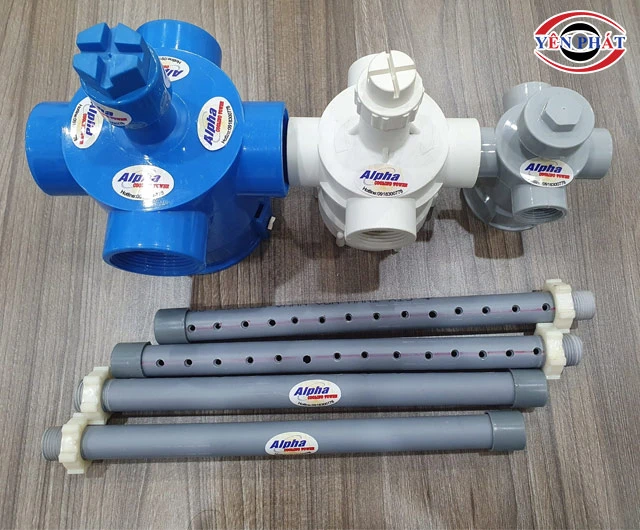

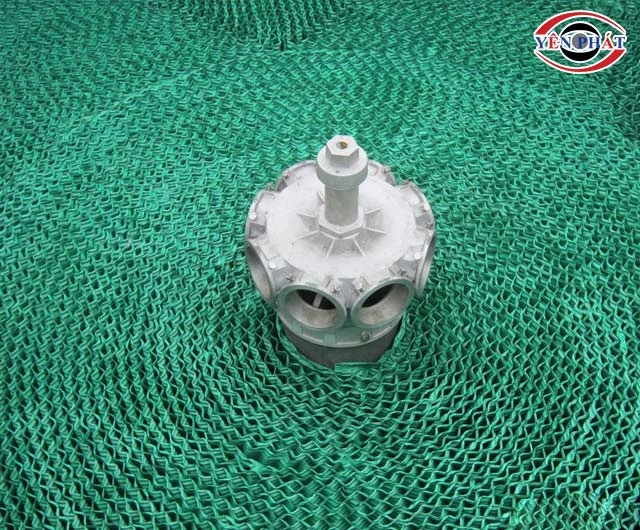

1.4 Đầu chia nước

Đầu chia nước là bộ phận phân phối nước nóng từ đường ống ra các cánh tay chia nước khác. Bộ phận này thường được thiết kế dạng tròn với nhiều cổng ra nước khác nhau.

Phụ kiện tháp giải nhiệt này phân bổ nước đều lên bề mặt các tấm tản nhiệt. Tránh tình trạng chỗ quá nhiều, chỗ quá ít gây giảm hiệu quả làm mát.

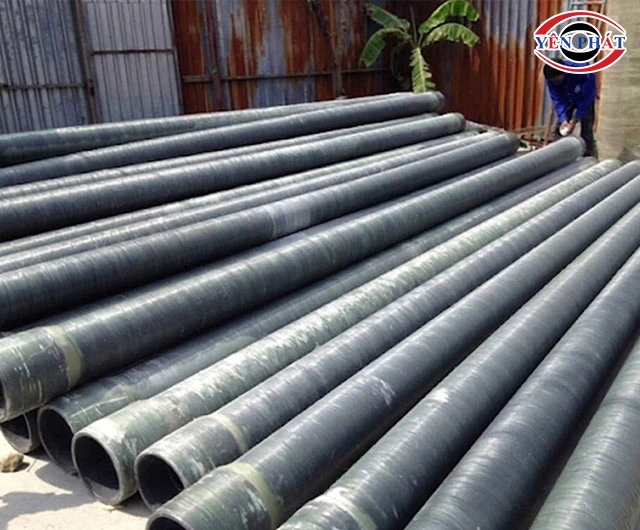

1.5 Hệ thống ống dẫn nước

Hệ thống ống dẫn bao gồm ống cấp nước nóng, ống hồi nước lạnh, ống xả tràn và ống cấp nước bù cho tháp giải nhiệt.

Đây là “mạch tuần hoàn” giúp nước nóng đi vào tháp và nước lạnh quay trở lại thiết bị cần làm mát, duy trì chu trình vận hành liên tục.

Đường ống được tính toán đường kính theo lưu lượng nước tuần hoàn. Ngoài ống chính, hệ thống còn bao gồm van khóa, van phao, ống xả đáy và ống tràn.

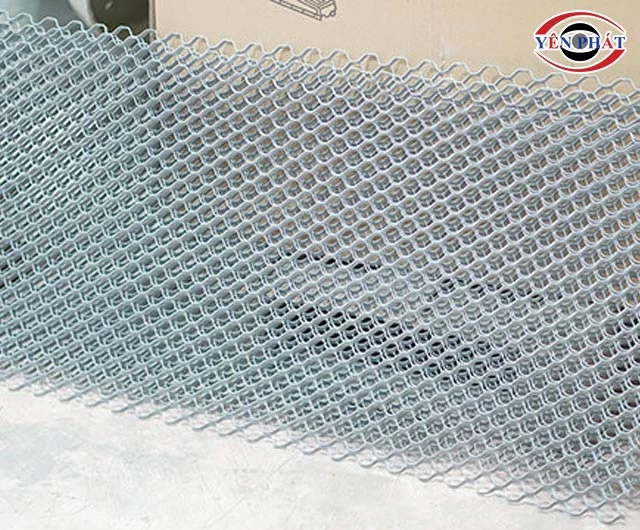

1.6 Lưới chắn

Đây là bộ phận bảo vệ, thường lắp ở phần thân hoặc khu vực quạt hút của tháp giải nhiệt. Lưới chắn ngăn dị vật, rác, côn trùng xâm nhập vào bên trong tháp, bảo vệ quạt và các linh kiện bên trong khỏi hư hỏng. Nhưng vẫn được tính toán để đảm bảo lưu thông gió.

2. Chuẩn bị trước khi tiến hành lắp đặt tháp giải nhiệt

Một công tác chuẩn bị đúng ngay từ đầu sẽ giúp tháp vận hành êm, đạt đúng công suất thiết kế và tránh hàng loạt lỗi kỹ thuật phát sinh về sau.

Khảo sát vị trí lắp đặt tháp giải nhiệt:

• Đảm bảo khu vực lắp đặt thông thoáng, không bị che chắn, giúp luồng gió vào - ra lưu thông tự do.
• Tránh đặt tháp gần tường cao, mái che kín hoặc khu vực tích nhiệt, dễ gây hiện tượng hồi gió nóng.
• Kiểm tra khoảng cách an toàn xung quanh tháp để thuận tiện bảo trì, vệ sinh và thay thế linh kiện.
• Đánh giá điều kiện môi trường: bụi, hơi hóa chất, độ ẩm… để lựa chọn vật liệu tháp phù hợp.

Chuẩn bị nền móng:

• Thi công nền bê tông phẳng, chắc, chịu lực tốt, đáp ứng tổng tải trọng tháp + nước + thiết bị quay.
• Kiểm tra cao độ nền để đảm bảo thoát nước tự nhiên, tránh đọng nước dưới đáy tháp.
• Với tháp công suất lớn, cần tính đến khả năng chống rung và giãn nở nhiệt của nền móng.

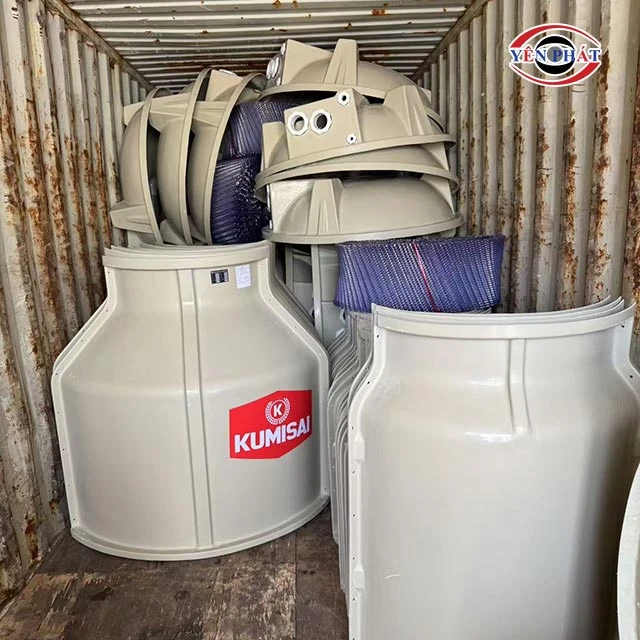

Chuẩn bị linh kiện của tháp giải nhiệt:

• Kiểm tra đầy đủ các bộ phận: khung vỏ, quạt, motor, tấm tản nhiệt, đầu chia nước, lưới chắn…
• Kiểm tra đầy đủ các bộ phận: khung vỏ, quạt, motor, tấm tản nhiệt, đầu chia nước, lưới chắn…
• Đối chiếu model, size số lượng theo danh mục NSX, tránh thiếu hoặc lắp sai.
• Kiểm tra tình trạng linh kiện: nứt, cong, lỗi sản xuất để loại bỏ ngay trước khi lắp.
• Phân loại linh kiện theo từng công đoạn giúp quá trình lắp đặt liền mạch, không gián đoạn.
• Chuẩn bị đầy đủ bu lông, đai ốc, long đen, gioăng, keo làm kín, khớp nối mềm, cờ lê lực, thước cân bằng, máy khoan, thiết bị nâng hạ…

3. Quy cách lắp tháp giải nhiệt theo từng bước chuẩn kỹ thuật

Cách lắp đặt tháp giải nhiệt là chuỗi quy trình liên hoàn yêu cầu độ chính xác cao. Mỗi bước đều ảnh hưởng trực tiếp đến khả năng trao đổi nhiệt, độ ổn định cơ học và tuổi thọ vận hành của tháp. Cùng tham khảo hướng dẫn cách lắp đặt tháp giải nhiệt ngay sau đây.

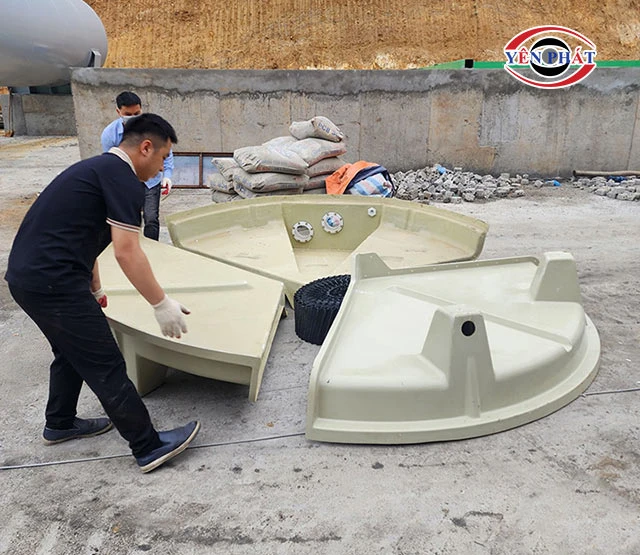

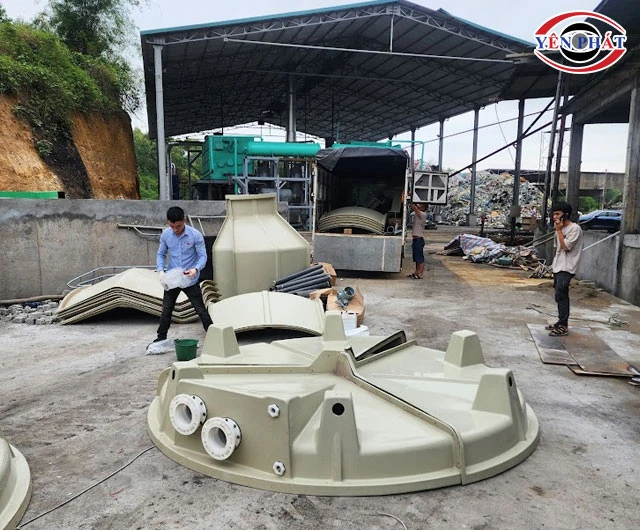

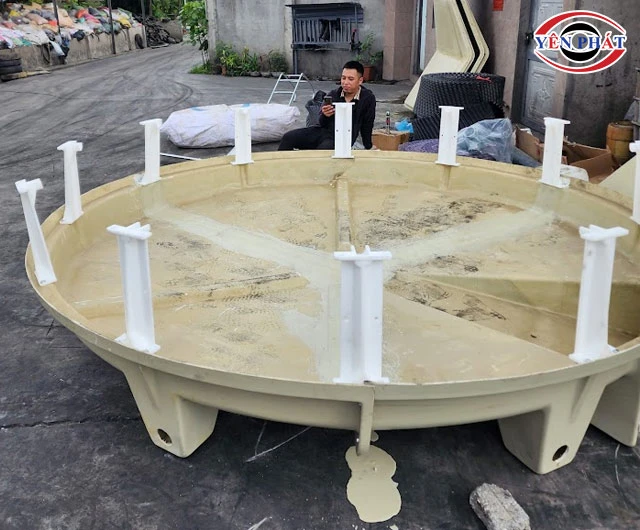

Bước 1: Lắp bồn đáy và ống dẫn nước nóng trung tâm

Bồn đáy là nơi thu hồi nước lạnh sau giải nhiệt, đồng thời đóng vai trò làm móng kết cấu cho toàn bộ thân tháp.

Với những tháp nhỏ, phần đế là 1 khối hoàn chỉnh, bạn không cần lắp phức tạp. Nhưng với tháp lớn, đế bồn được ghép từ nhiều miếng lại với nhau, việc lắp đặt phức tạp hơn.

• Xếp đúng chuẩn các miếng đế bồn lên nền đã nghiệm thu độ phẳng và khả năng chịu tải.
• Kiểm tra cao độ đáy theo nhiều điểm, sai lệch cho phép cực thấp để tránh lệch thân tháp.
• Cố định các miếng bồn đáy lại với nhau bằng bu lông neo, trám bằng keo làm kín.
• Nối 1 đoạn ngắn ống đến tâm đế bồn, Φ ống bằng đường nước vào trên tháp. Sau đó dùng 1 co chữ L 90 độ để nối 1 ống dẫn giữa tâm tháp.
• Bố trí gioăng kín, keo làm kín chuyên dụng để chống rò nước ngay từ mối nối đầu tiên.

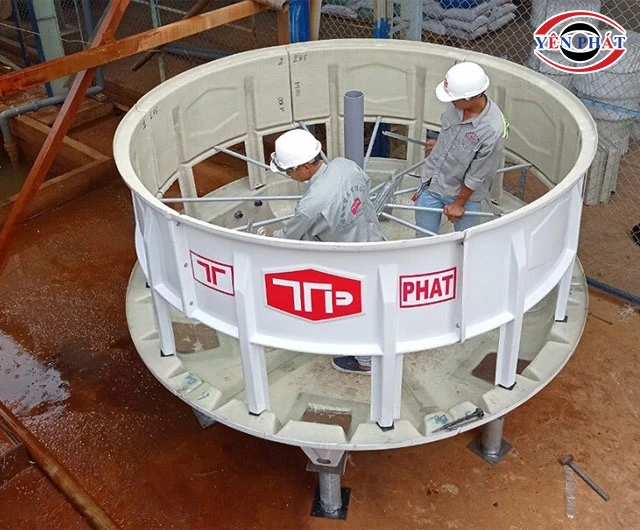

Bước 2: Lắp phần vỏ tháp dưới và các thanh đỡ tấm tản nhiệt

Đây là bước hình thành không gian làm việc của fill và luồng gió.

• Đầu tiên bạn cần lắp các thanh đỡ dọc trên thành đế. Vít chắc chắn bằng ốc chuyên dụng là được.
• Lồng 1 giá đỡ tròn vào trong cột dẫn nước nóng trung tâm. Đến ngang tầm đỉnh các thanh đỡ trên thân bồn thì siết chặt lại.
• Nối các thanh đỡ tỏa đồng tầm tư trụ nước ra các hướng thanh đỡ trên thành tháp, siết cố định chắc chắn.
• Ghép các tấm vỏ dưới đúng thứ tự kỹ thuật, đúng hướng đánh dấu.
• Siết bulong từ dưới lên trên, theo trình tự đối xứng để tránh xoắn vỏ

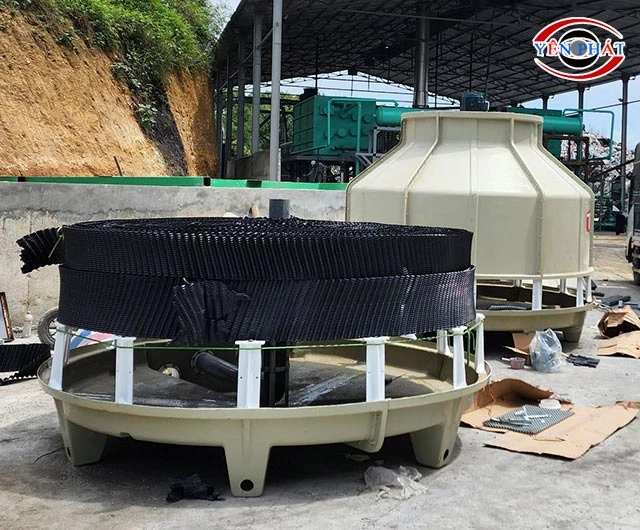

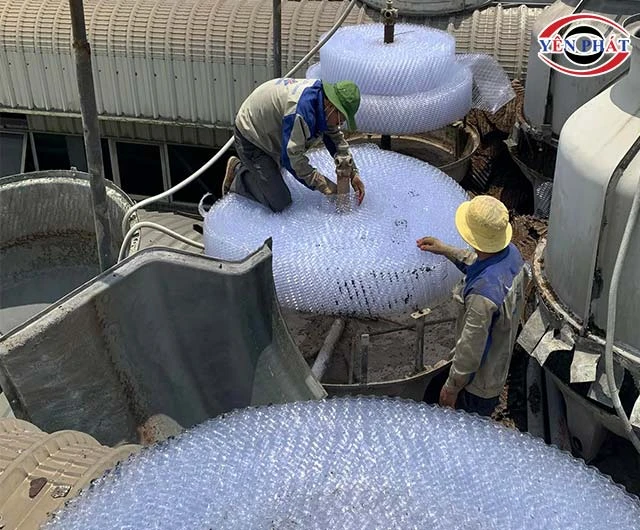

Bước 3: Lắp tấm tản nhiệt (fill) đúng chiều, đúng khớp

Tấm tản nhiệt ở tháp giải nhiệt tròn thường được cuốn thành từng cuộn. Bộ phận này quyết định đến 70 - 80% hiệu quả tản nhiệt của tháp.

• Xác định chính xác chiều dòng nước rơi và chiều luồng khí đi lên.
• Lồng khối fill vào trong trụ, đặt lên trên phần giá đỡ.
• Không ép chặt fill để tránh bóp nghẹt luồng khí.
• Đảm bảo bề mặt fill thẳng hàng, không nghiêng, không võng.
• Kiểm tra khoảng hở kỹ thuật giữa fill và thành tháp.

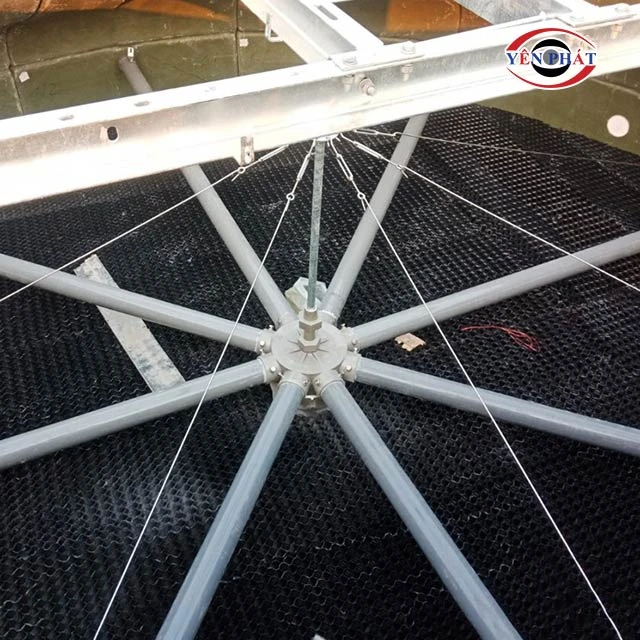

Bước 4: Lắp đầu chia nước, hệ thống phân phối nước

Đầu chia nước là nơi chuyển nước nóng thành hàng nghìn dòng nhỏ.

• Lắp đầu chia nước đúng tâm tháp, đúng cao độ so với khối tấm tản nhiệt.
• Gắn các cánh tay chia nước vào các đầu ra của đầu chia nước. Siết chặt để tránh lỏng, rơi khi quay.
• Kiểm tra từng lỗ phun/tay quay phân phối nước không bị lệch hoặc tắc.
• Căn chỉnh để nước phân bố phủ kín toàn bộ bề mặt fill.

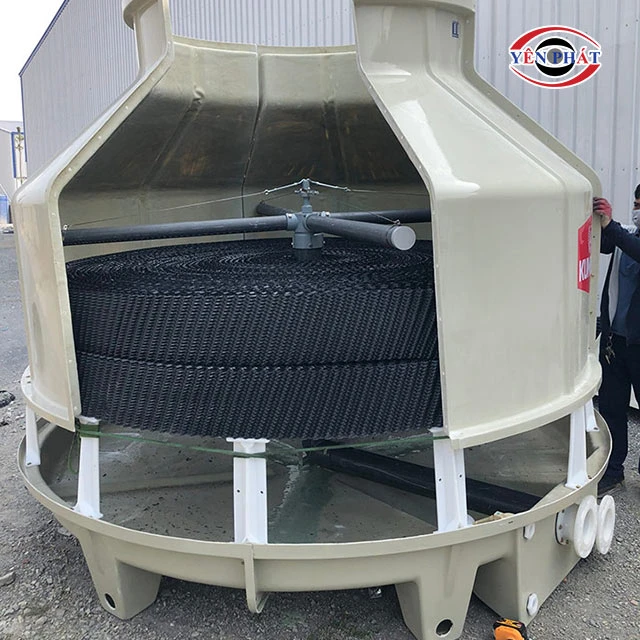

Bước 5: Lắp phần vỏ tháp phía trên

Phần vỏ trên giúp hướng luồng gió đi đúng quỹ đạo thiết kế.

• Lắp vỏ trên đúng khớp liên kết với thân dưới.
• Siết bulong đều tay, tránh méo vỏ gây cản gió.
• Kiểm tra khe hút - xả gió thông thoáng, không bị che khuất.
• Đảm bảo vỏ không chạm hoặc quá gần vị trí quạt.

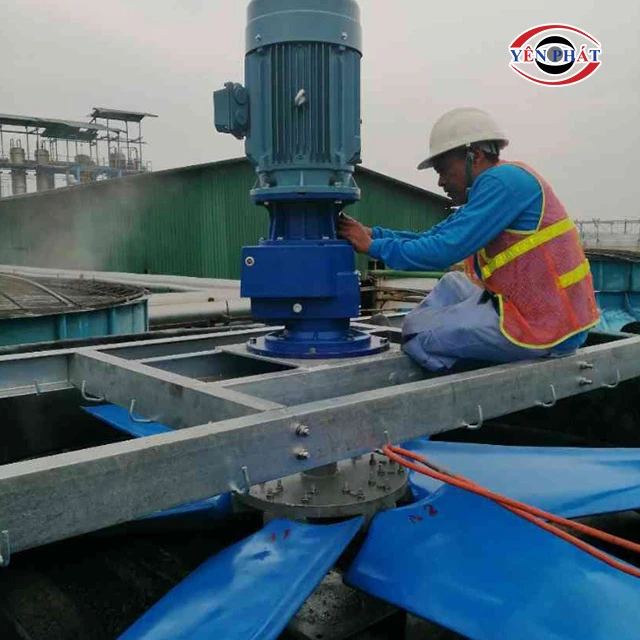

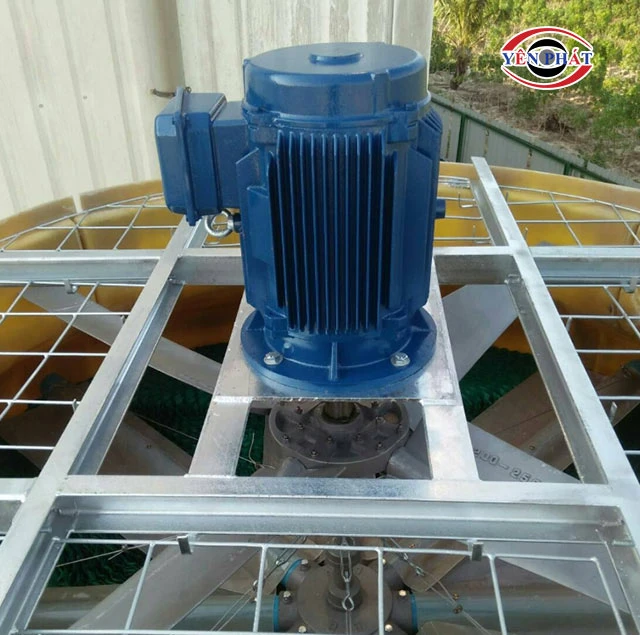

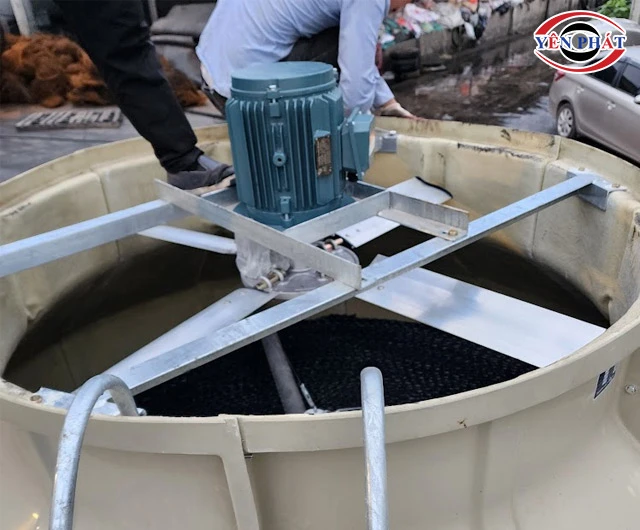

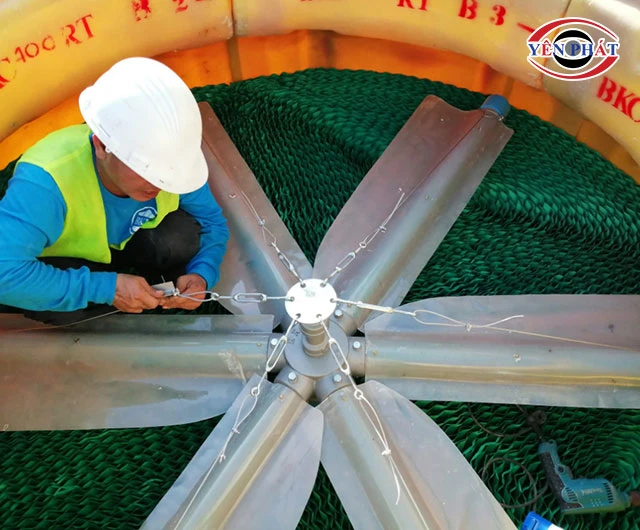

Bước 6: Lắp quạt, trục, motor và bộ truyền động

Đây là bước nhạy cảm nhất, ảnh hưởng trực tiếp đến độ êm và độ bền của tháp.

• Đi kèm động cơ sẽ có 1 khung sắt để gác qua tháp. Bạn cần bắt vít động cơ cố định vào khung sắt này.
• Gắn quạt vào trục motor, đúng chiều khí động học, đúng cao độ thiết kế.
• Nhấc cụm động cơ - quạt vào đỉnh tháp. Sao cho phần động cơ hướng lên còn quạt nằm bên trong tháp.
• Kiểm soát khe hở an toàn giữa cánh quạt và vỏ tháp.

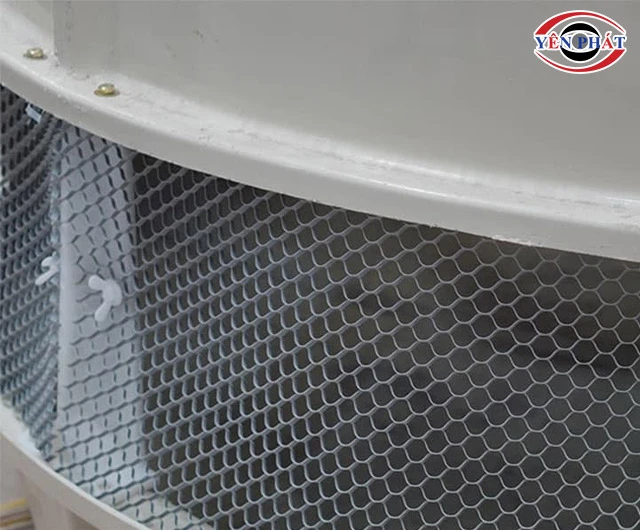

Bước 7: Lắp lưới chắn ở thân vỏ để hoàn thiện

Lưới chắn là lớp bảo vệ cuối nhưng ảnh hưởng trực tiếp đến an toàn và tuổi thọ.

• Lắp lưới chắn tại cửa hút gió khu vực thân tháp và vùng đỉnh.
• Cố định chắc chắn bằng các ốc vít. Đảm bảo lưới chắc, không cong vênh, không rung.
• Kiểm tra lại toàn bộ thân vỏ trước khi chuyển sang giai đoạn chạy thử.

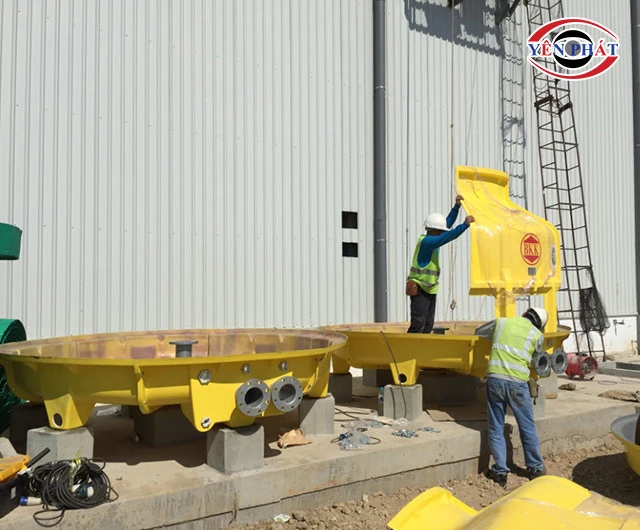

4. Bí kíp lắp đặt tháp giải nhiệt đúng chuẩn

Muốn tháp giải nhiệt chạy êm, mát sâu và ít sự cố, các bí kíp lắp đặt dưới đây không thể bỏ qua. Cùng Yên Phát khám phá ngay sau đây nhé.

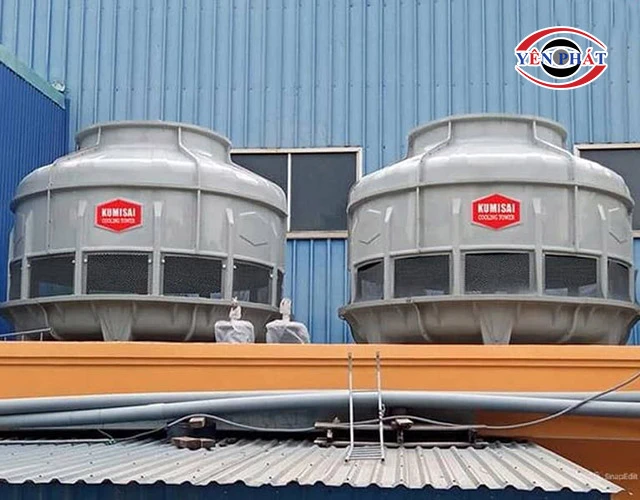

4.1 Không gian lắp phù hợp

Không gian lắp đặt tố ảnh hưởng trực tiếp đến hiệu quả trao đổi nhiệt nhưng thường bị xem nhẹ.

• Ưu tiên vị trí thoáng khí bốn phía, tránh tường cao, mái che kín hoặc khu vực tích nhiệt.
• Đảm bảo khoảng cách an toàn xung quanh tháp để gió nóng không bị hút ngược trở lại.
• Tránh lắp tháp gần cửa hút gió của nhà xưởng nhằm hạn chế hơi nóng và độ ẩm quay ngược vào khu vực sản xuất.
• Bố trí không gian đủ rộng để thuận tiện bảo trì, vệ sinh và thay thế linh kiện về sau.

4.2 Lưu ý đến thời tiết thi công

Điều kiện thời tiết ảnh hưởng rõ rệt đến độ chính xác và chất lượng lắp đặt tháp giải nhiệt.

• Hạn chế thi công trong điều kiện mưa lớn, gió mạnh gây sai lệch khi căn chỉnh thân tháp và quạt.
• Tránh lắp đặt dưới nắng gắt kéo dài khiến vật liệu FRP, nhựa giãn nở, ảnh hưởng độ khớp.
• Ưu tiên thi công vào thời điểm thời tiết khô ráo, ổn định, giúp keo, gioăng và mối ghép đạt độ kín tối ưu.
• Chủ động che chắn linh kiện trong quá trình lắp để tránh bụi bẩn, nước mưa xâm nhập.

4.3 Nền móng phải đúng kỹ thuật

Nền móng chi phối đến khả năng chịu tải và sự ổn định lâu dài của tháp làm mát nước.

• Nền bê tông cần đủ cường độ chịu lực, chịu được tải trọng tháp khi đầy nước và vận hành liên tục.
• Bề mặt nền phải phẳng, không lún, không nứt, đảm bảo tháp đứng vững và cân bằng.
• Thiết kế thoát nước hợp lý để tránh đọng nước dưới chân tháp, gây ăn mòn và suy yếu nền móng.

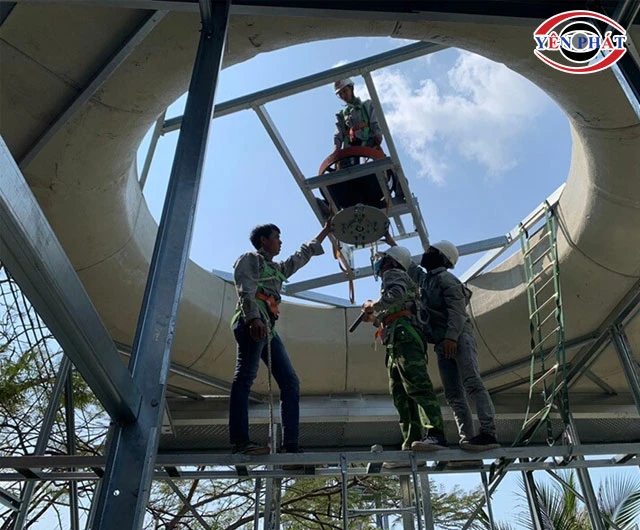

4.4 Người lắp phải có kinh nghiệm

Thiết bị tốt nhưng người lắp thiếu kinh nghiệm vẫn có thể khiến tháp hoạt động kém hiệu quả.

• Người lắp cần hiểu rõ nguyên lý trao đổi nhiệt, khí động học và tuần hoàn nước của tháp.
• Có khả năng nhận biết và xử lý nhanh các sai lệch trong quá trình căn chỉnh.
• Biết cách đọc bản vẽ kỹ thuật, thông số nhà sản xuất và áp dụng đúng thực tế công trình.
• Kinh nghiệm lâu năm giúp giảm lỗi ngầm về sau.

Nếu bạn không nắm chắc về cách lắp đặt tháp giải nhiệt thì lựa chọn các đơn vị cung ứng tháp có đi kèm dịch vụ lắp đặt tận nơi như Yên Phát là lý tưởng nhất. Liên hệ ngay để được hỗ trợ tư vấn.
