Sơ đồ nguyên lý tháp giải nhiệt: Chi tiết, Chuẩn xác nhất

Dù sơ đồ nguyên lý tháp giải nhiệt có thể được thể hiện dưới nhiều hình dạng khác nhau, nhưng tất cả đều tuân theo 1 cơ chế chung. Việc đầu tư xây dựng hệ thống này không chỉ nâng cao hiệu suất tản nhiệt mà còn đảm bảo máy móc chạy ổn định, đồng bộ.

1. Vì sao cần phải hiểu sơ đồ tháp giải nhiệt

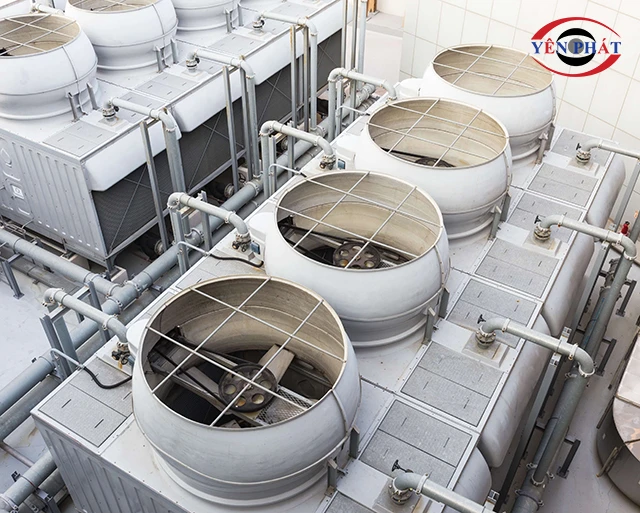

1.1 Định nghĩa tháp giải nhiệt

Tên gọi như nào thì có thể hiểu sơ bộ về cỗ máy như vậy, đây chính là khu vực hạ nhiệt. Cụ thể hơn: Tháp giải nhiệt là nơi tiến hành những tác động vật lý để làm mát dòng nước.

Khuếch tán, giảm nhiệt cho các loại máy móc, điều hòa không khí tại nhà xưởng. Còn được gọi bằng cái tên khác là Cooling Tower hoặc tháp làm mát/tản nhiệt,...

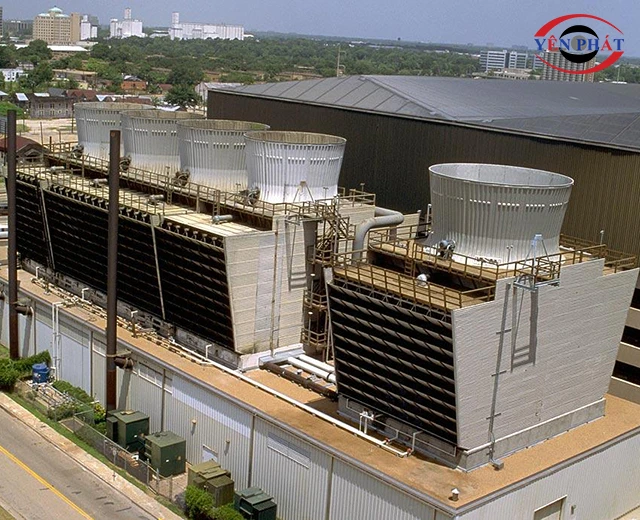

1.2 Chức năng & Lợi ích của tháp giải nhiệt

Các bộ phận cấu thành tháp hạ nhiệt cùng hợp tác để hướng tới 1 mục đích. Đó là dùng luồng khí mát để loại bỏ khí nóng trong nước.

Lượng nước mát sau khi trao đổi nhiệt sẽ quay trở lại hệ thống để tiếp tục làm mát các thiết bị như: máy móc sản xuất, điều hòa,... Những lợi ích mà tháp giải nhiệt mang lại đều gắn liền với nhu cầu thực tế, giúp nâng cao hiệu quả vận hành

• Bộ máy làm việc được chạy trơn tru, thuận lợi hơn, không lo bị nóng hay quá tải nhiệt.
• Ngăn chặn ngay các tình huống nguy hiểm có thể xảy ra do ma sát giữa các luồng nhiệt nóng lưu thông.
• Không còn lo lắng về tình trạng đột ngột ngắt máy hay vận hành chập chờn do nhiệt độ quá cao – tháp giải nhiệt giúp hệ thống luôn mát mẻ, bền bỉ. Nhờ đó, tuổi thọ thiết bị tăng lên, hiệu suất làm việc cũng được nâng tầm rõ rệt.

2. Cấu tạo các bộ phận của tháp giải nhiệt

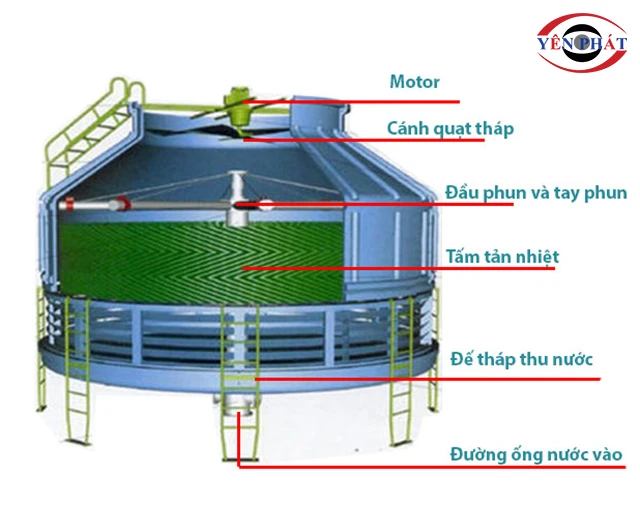

Lớp ngoài/Vỏ tháp

Do thường xuyên tiếp xúc trực tiếp với điều kiện thời tiết khắc nghiệt, lớp vỏ tháp được thiết kế từ các vật liệu có độ bền cao.

Cấu tạo chủ yếu gồm sợi thủy tinh kết hợp với các thanh sắt cao cấp mạ kẽm bên ngoài, giúp tăng khả năng chống oxy hóa. Nhờ cấu trúc này, quá trình ăn mòn được hạn chế tối đa, đảm bảo độ bền theo thời gian.

Khung xương

Khung tháp được làm từ kim loại cứng chắc, góp phần thiết kế lên phần thân, tạo khối bền. Tùy bên gia công mà chất liệu có thể là thép hoặc sợi thủy tinh.

Bộ khung/thân tháp được thiết kế chuyên biệt, ngăn rêu bám, dễ vệ sinh. Tuổi thọ cũng rất lâu bền nhờ cơ chế chống mài mòn trực tiếp.

Đệm tản nước/Tấm tản nhiệt

Tấm hạ nhiệt được bố trí bên trong thiết bị, chế tạo từ chất liệu nhựa bền nhiệt. Với các đường gân thông minh giúp phân tán dòng nước đồng đều.

Nhờ thiết kế này, nước và khí nóng được tách riêng hiệu quả. Từ đó, đẩy nhanh quá trình trao đổi nhiệt và nâng cao hiệu suất làm mát.

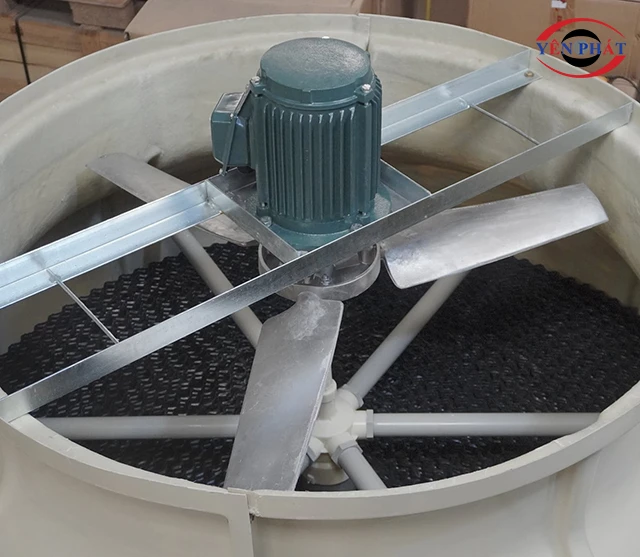

Quạt gió

Cánh loại lớn, thường được lắp kèm động cơ, đặt ở phía trên cùng của tháp. Quạt sẽ quay để đưa không khí nóng đã tách từ bên trong ra ngoài. Với các dòng công suất nhỏ sẽ dùng chất liệu nhựa PVC, công suất lớn thì dùng quạt nhôm.

Motor

Dù tháp có kích thước khá lớn, nhưng động cơ bên trong lại được thiết kế nhỏ gọn, tinh giản so với tổng thể. Bộ phận này hoạt động nhờ hệ thống bánh răng truyền động, đảm bảo độ chính xác cao. Tích hợp các tiêu chuẩn an toàn nghiêm ngặt, giúp thiết bị vận hành ổn định, bền bỉ.

Muốn tháo lắp cũng dễ dàng, không có kết nối cầu kỳ như nhiều dòng máy chạy điện khác. Linh kiện tháp giải nhiệt này cũng có độ bền cao, không bảo dưỡng liên tục vẫn hoạt động trơn tru.

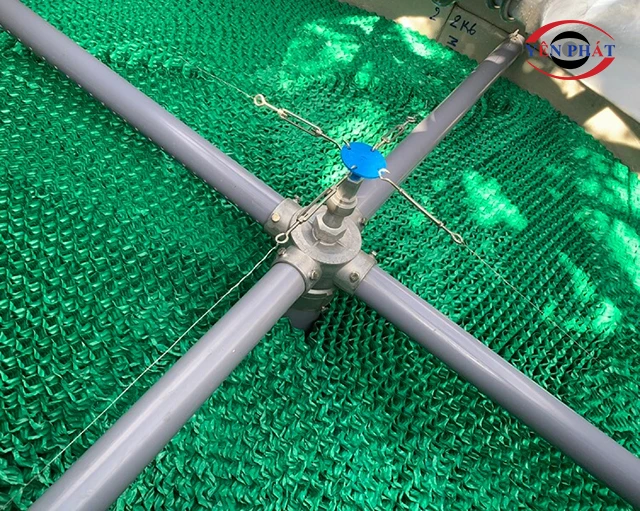

Đầu phun chia nước

Bộ phận này được cấu thành từ nhựa ABS cao cấp hoặc hợp kim Al, tùy vào công suất các dòng tháp. Giúp chia nước đều hơn trước khi nước được rải lên tấm tản nhiệt.

Các chi tiết khác

Tháp không gây ra tiếng ồn khi nước được luân chuyển bên trong, nhờ tích hợp bộ phận giảm âm.

Thêm vào đó, đế tháp được dùng để chứa nước làm mát (thu nước). Cần vệ sinh thường xuyên vì dễ xuất hiện các cặn bẩn, nước vôi hóa.

▲▲▲ XEM NGAY: Cách lắp đặt tháp giải nhiệt

2. 3 sơ đồ nguyên lý tháp giải nhiệt chi tiết nhất

2.1. Sơ đồ tháp tản nhiệt dạng vuông

Gọi là tháp nhưng lại được tạo hình góc cạnh tương ứng với khối trụ vuông, chữ nhật. Dạng tháp này được nhiều nhà máy, xưởng xây dựng vì độ kiên cố, hợp thẩm mỹ.

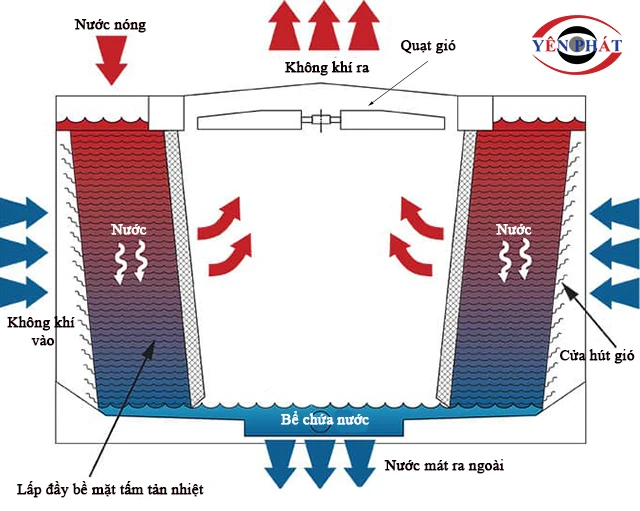

Nguyên lý hoạt động:

Tháp nhận nước nóng được đưa vào từ phía trên cùng > Từ đây dòng nước sẽ theo bộ chia phân tán đều đặn và rơi vào các tấm đệm tản nước > Cánh quạt quay đồng thời để hấp thụ toàn bộ khí nóng, đưa ra ngoài.

Nước lạnh sẽ được giữ lại dưới bồn, thoát ra ngoài theo ống dẫn > Sau đó, đi tới các thiết bị để làm mát bộ máy vận hành.

2.2. Sơ đồ tháp làm mát dạng tròn

Dạng tháp tròn cũng được sử dụng phổ biến không kém, dễ dàng bắt gặp tại nhiều khu công nghiệp. Đặc biệt là trong các lò luyện kim, gang, thép,...

Thiết kế đơn giản nhưng hiệu quả, kết hợp với khả năng vận hành bền bỉ và liên tục. Giúp loại tháp này trở thành lựa chọn lý tưởng trong những môi trường làm việc khắt khe, yêu cầu công suất lớn.

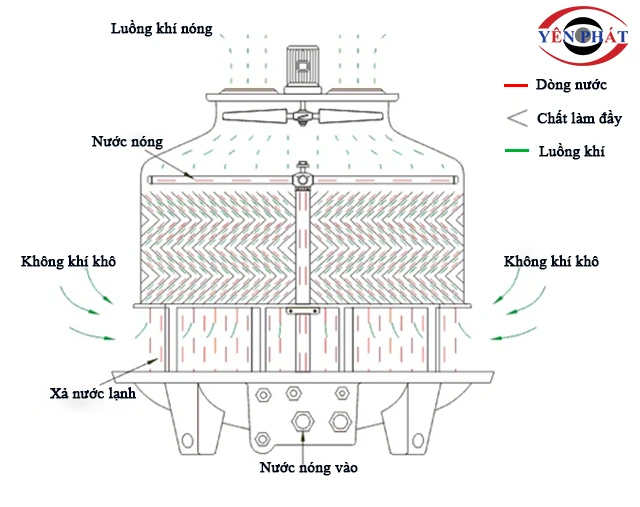

Nguyên lý hoạt động:

Nước nóng sẽ được đưa từ dưới, theo 1 trục thẳng đứng lên thẳng phía trên rồi phun ra ngoài > Khí khô sẽ được hút vào từ bên ngoài, làm mát nước và khuếch tán hơi nóng.

Nước được làm mát nhanh chóng, tiết kiệm thời gian, khí nóng cũng tản ra ngoài từ trên nóc. Nước được phun thành tia như nước mưa, nhưng nhờ cơ chế chống ồn nên không gây tiếng động lớn.

2.3. Sơ đồ tháp giải nhiệt nước

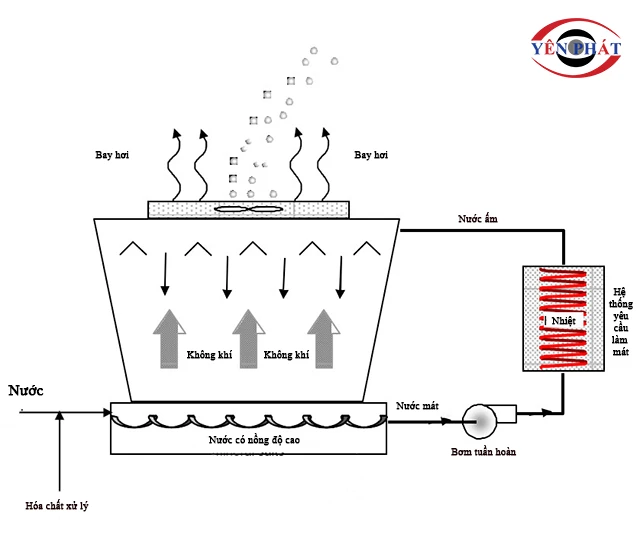

Nguyên lý hoạt động của tháp giải nhiệt về cơ bản là làm mát dòng nước tuần hoàn trong hệ thống. Khi lưu thông qua các thiết bị, nước sẽ hấp thụ nhiệt lượng phát sinh trong quá trình vận hành, dẫn đến bị nóng lên.

Tháp giải nhiệt có nhiệm vụ hạ nhiệt cho dòng nước này trước khi đưa trở lại hệ thống, đảm bảo chu trình làm mát liên tục, hiệu quả.

Nước nóng này sẽ được dẫn tới cooling tower, tận dụng lực quay của cánh quạt để làm mát. Đệm tản nhiệt sẽ đóng vai trò rất lớn trong việc phân tán nước, thúc đẩy quá trình.

Sau khi được làm mát, nước sẽ tiếp tục di chuyển vào hệ thống ống dẫn và quay lại vòng tuần hoàn. Hấp thụ nhiệt từ các thiết bị và lại được làm mát.

Tuy nhiên, trong suốt quá trình này, 1 phần nước sẽ bị thất thoát. Vì vậy, người sử dụng thường lắp thêm hệ thống bơm tự động để đảm bảo duy trì đủ lượng nước trong hệ thống.

Đảm bảo nước trong bồn không bao giờ bị cạn, lúc nào cũng đủ lưu lượng di chuyển khắp đường ống.

Sơ đồ nguyên lý tháp giải nhiệt cũng không quá nhiều kiến thức chuyên môn, rất dễ nhớ. Nếu xem các thông tin trên mà vẫn còn thắc mắc thì liên hệ hotline để nhận tư vấn thêm.
