Hệ thống Chiller giải nhiệt nước là gì? Cấu tạo, Nguyên lý

Hệ thống Chiller giải nhiệt nước đang trở thành “trái tim làm lạnh” của hàng loạt nhà máy, TTTM và tòa nhà quy mô lớn. Khả năng vận hành bền bỉ, làm lạnh sâu và tiết kiệm điện năng giúp công nghệ này liên tục giữ vị trí dẫn đầu trong ngành HVAC hiện đại.

1. Tổng quan về hệ thống Chiller giải nhiệt nước

1.1 Khái niệm

Hệ thống Chiller giải nhiệt nước là tổ hợp làm lạnh trung tâm dùng nước để hạ nhiệt dàn ngưng. Mô hình hoạt động dựa trên chu trình nén hơi khép kín. Nhiệt lượng trong không gian hoặc thiết bị sẽ được môi chất lạnh hấp thụ. Sau đó, nhiệt tiếp tục truyền sang nước giải nhiệt trước khi thải ra môi trường.

Một hệ thống chiller giải nhiệt nước gồm nhiều bộ phận, cho hiệu suất làm lạnh cao, vận hành trơn tru. Thiết bị đặc biệt phù hợp với công trình tải lạnh lớn hoặc hoạt động liên tục. Nhiều nhà máy, bệnh viện và trung tâm thương mại hiện ưu tiên công nghệ này.

1.2 Vai trò của Hệ thống Chiller giải nhiệt nước

Hệ thống Chiller giải nhiệt nước giữ vai trò trung tâm trong nhiều hệ thống HVAC và dây chuyền sản xuất hiện đại. Công nghệ này góp phần kiểm soát nhiệt độ và tăng hiệu quả vận hành, cụ thể như:

• Duy trì nhiệt độ lý tưởng cho nhà xưởng và tòa nhà quy mô lớn.
• Hỗ trợ làm mát dây chuyền sản xuất công nghiệp liên tục.
• Giảm nhiệt cho máy móc, hạn chế nguy cơ quá tải thiết bị.
• Nâng cao hiệu suất vận hành của hệ thống điều hòa trung tâm.
• Tiết kiệm điện năng khi hoạt động ở tải lạnh lớn.
• Đảm bảo môi trường tiêu chuẩn cho phòng sạch và ngành dược.
• Hỗ trợ bảo quản thực phẩm, hóa chất và nguyên liệu nhạy nhiệt.
• Gia tăng tuổi thọ thiết bị nhờ khả năng giải nhiệt hiệu quả.

1.3 So sánh Chiller giải nhiệt nước và Chiller giải nhiệt gió

Tham khảo bảng so sánh sau để có cái nhìn tổng quan về Chiller giải nhiệt nước và Chiller giải nhiệt gió.

2. Cấu tạo chiller giải nhiệt nước gồm những thành phần nào?

Hệ thống Chiller hạ nhiệt nước là một tập hợp nhiều bộ phận, tất cả cùng kết hợp, cho hiệu quả làm mát mạnh mẽ.

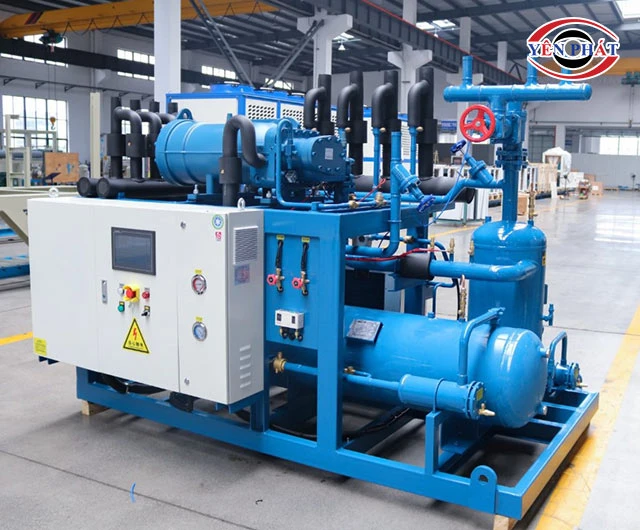

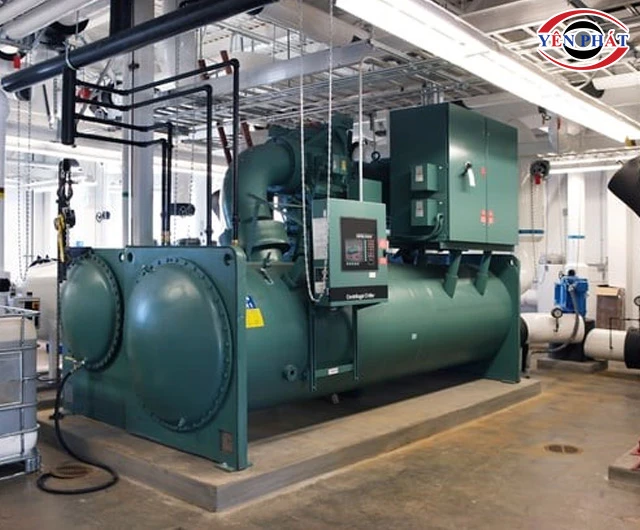

2.1 Cụm máy chiller trung tâm (Water Chiller Unit)

Cụm máy Chiller trung tâm là “trái tim” của toàn bộ hệ thống làm lạnh. Bộ phận này đảm nhiệm quá trình tạo nước lạnh và duy trì chu trình trao đổi nhiệt liên tục.

• Máy nén (Compressor): Hút và nén môi chất lạnh lên áp suất cao. Bộ phận này quyết định lớn đến công suất và hiệu suất làm lạnh.
• Dàn bay hơi (Evaporator): Hấp thụ nhiệt từ nước tuần hoàn để tạo nước lạnh. Môi chất lạnh sẽ hóa hơi trong quá trình trao đổi nhiệt.
• Dàn ngưng tụ giải nhiệt nước (Condenser): Truyền nhiệt từ môi chất lạnh sang nước giải nhiệt. Thông qua bộ phận này, môi chất sẽ chuyển từ hơi sang lỏng.

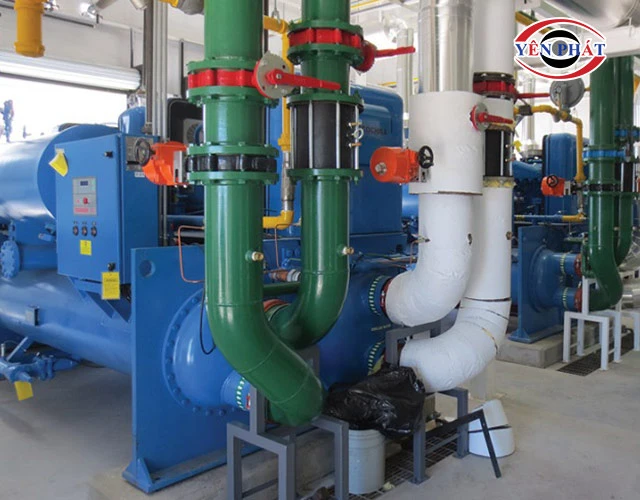

• Van tiết lưu (Expansion Valve): Điều chỉnh lưu lượng môi chất trước dàn bay hơi. Thiết bị giúp giảm áp suất và hạ nhiệt độ môi chất lạnh.

2.2 Hệ thống giải nhiệt

Tổ hợp giữ nhiệm vụ loại bỏ nhiệt dư khỏi cụm Chiller trung tâm. Hỗ trợ thiết bị duy trì hiệu suất làm lạnh liên tục.

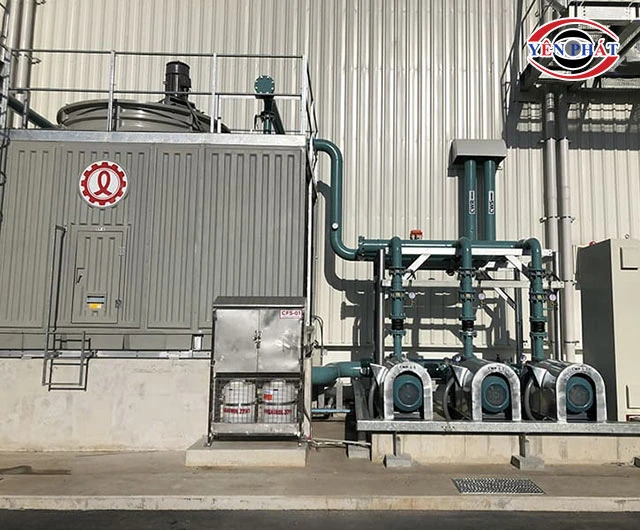

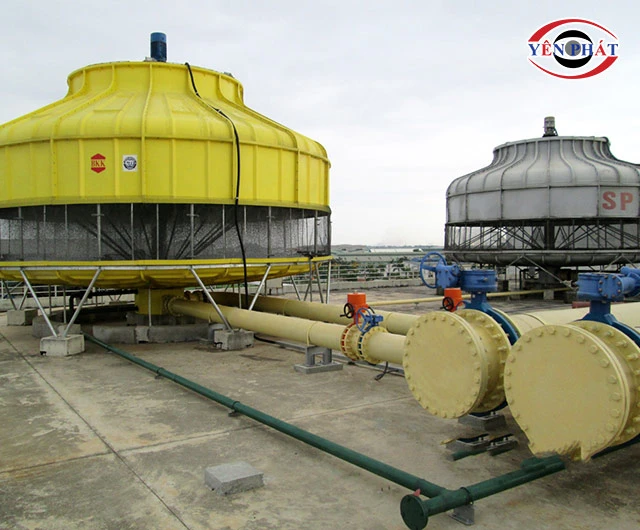

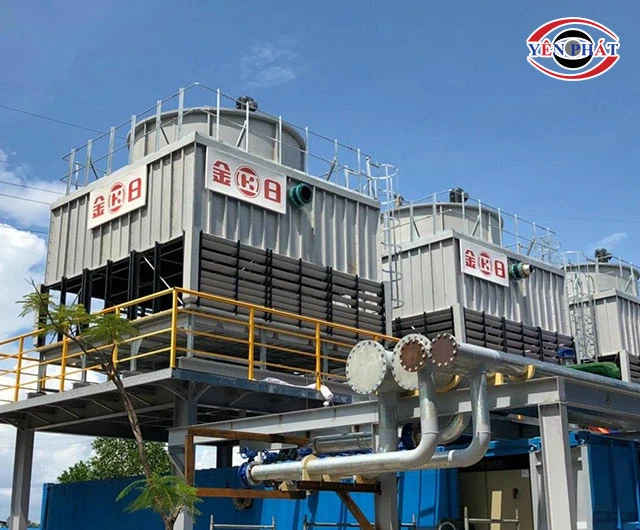

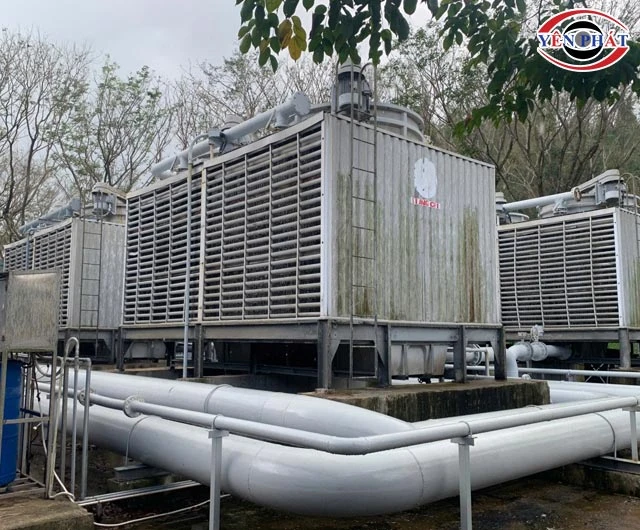

• Tháp giải nhiệt: Hạ nhiệt nước nóng trước khi nước quay lại dàn ngưng. Thiết bị làm tăng hiệu quả trao đổi nhiệt toàn hệ thống.
• Bơm nước giải nhiệt: Tạo dòng tuần hoàn giữa dàn ngưng và tháp giải nhiệt, đảm bảo lưu lượng nước luôn trong ngưỡng tiêu chuẩn.

2.3 Hệ thống thiết bị đầu cuối

Có nhiệm vụ trực tiếp xử lý và phân phối không khí lạnh tới từng khu vực sử dụng. Đây là bộ phận quyết định hiệu quả điều hòa và chất lượng không khí trong công trình.

• AHU (Air Handling Unit): Là thiết bị xử lý không khí, đảm trách xử lý và cấp lưu lượng gió lớn cho không gian rộng. Thiết bị thường dùng trong TTTM và nhà máy lớn.
• FCU (Fan Coil Unit): Dàn quạt cuộn có vai trò xử lý không khí cục bộ. Làm lạnh không khí thông qua dàn coil và quạt gió. FCU phù hợp văn phòng, khách sạn và khu vực diện tích nhỏ.

2.4 Hệ thống nước lạnh tuần hoàn

Mạng lưới nước lạnh tuần hoàn đảm nhận nhiệm vụ vận chuyển nước lạnh tới các thiết bị sử dụng, góp phần duy trì quá trình trao đổi nhiệt liên tục.

• Bơm nước lạnh: Tạo áp lực để nước lạnh lưu thông toàn hệ thống. Từ đó duy trì lưu lượng tới AHU và FCU.

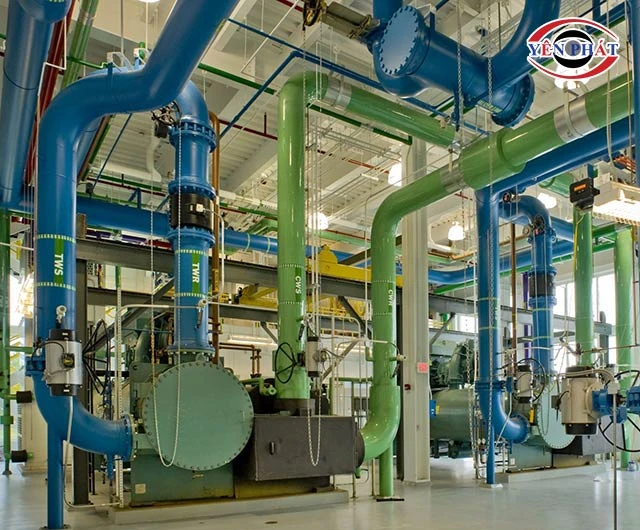

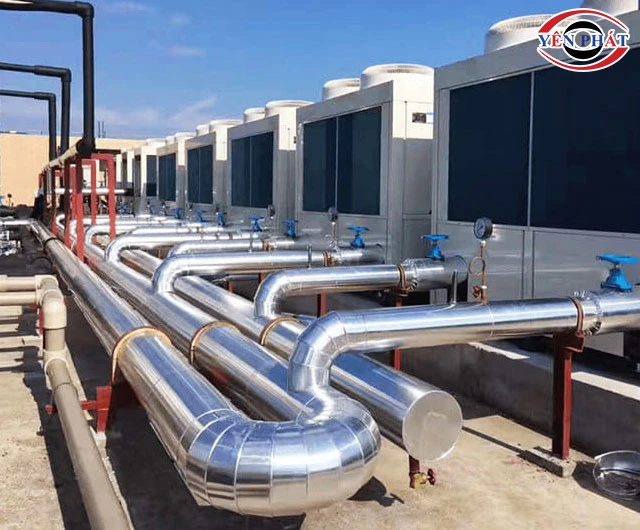

• Đường ống phân phối nước lạnh: Đường ống dẫn nước lạnh từ Chiller tới khu vực cần làm mát, hạn chế thất thoát nhiệt trong quá trình vận chuyển.

2.5 Hệ thống điều khiển

Bộ phận điều khiển hỗ trợ giám sát toàn bộ thông số kỹ thuật theo thời gian thực.

• Tủ điện điều khiển trung tâm: Điều khiển toàn bộ thiết bị trong hệ thống Chiller. Bộ phận này hỗ trợ khởi động, bảo vệ và điều chỉnh chế độ vận hành.
• Cảm biến nhiệt độ - áp suất: Theo dõi nhiệt độ và áp suất tại nhiều vị trí quan trọng, giúp hệ thống phát hiện sớm nguy cơ quá tải hoặc sự cố.

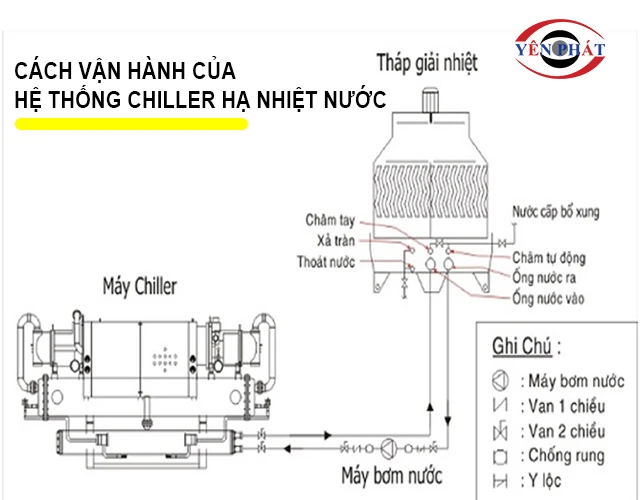

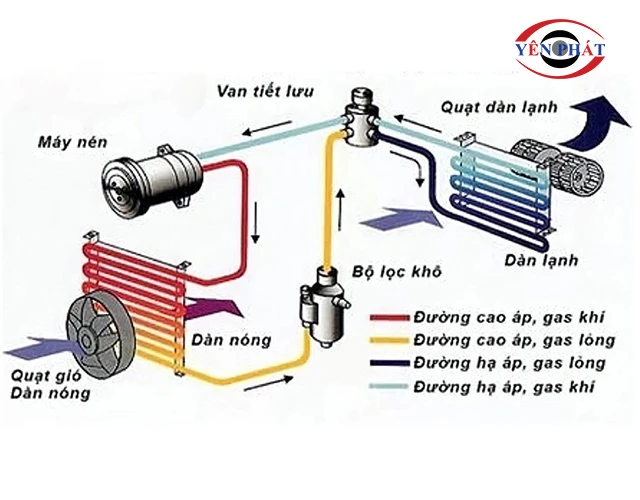

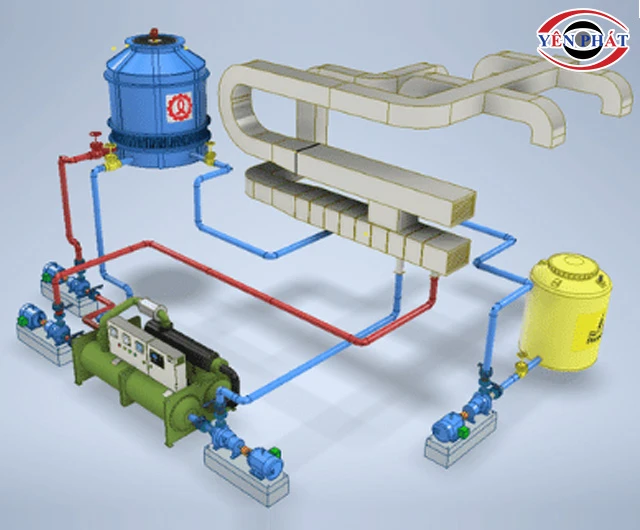

3. Nguyên lý làm việc của chiller giải nhiệt nước

Nguyên lý hệ thống chiller giải nhiệt nước hoạt động theo chu trình trao đổi nhiệt khép kín. Hệ thống sử dụng môi chất lạnh để hấp thụ và thải nhiệt liên tục.

Đầu tiên máy nén hút môi chất lạnh ở dạng hơi áp suất thấp từ dàn bay hơi rồi nén gas lên áp suất và nhiệt độ cao. Môi chất lạnh sau nén sẽ di chuyển tới dàn ngưng tụ giải nhiệt nước. Tại đây, nhiệt lượng truyền sang nước giải nhiệt tuần hoàn.

Nước nóng từ dàn ngưng được đưa tới tháp giải nhiệt để làm mát. Sau khi thải nhiệt, môi chất lạnh chuyển sang trạng thái lỏng áp suất cao. Gas lạnh tiếp tục đi qua van tiết lưu để giảm áp suất đột ngột.

Môi chất lạnh lúc này đạt nhiệt độ rất thấp trước khi vào dàn bay hơi. Tại dàn bay hơi, gas lạnh hấp thụ nhiệt từ nước tuần hoàn.

Nước sau làm lạnh sẽ được bơm tới AHU hoặc FCU để xử lý không khí. Không khí mát tiếp tục phân phối tới từng khu vực sử dụng.

Sau quá trình trao đổi nhiệt, nước nóng sẽ quay lại dàn bay hơi để tiếp tục làm lạnh.

4. Phân loại hệ thống Chiller giải nhiệt nước

4.1 Theo loại máy nén

Máy nén là bộ phận quyết định hiệu suất và khả năng vận hành của Chiller. Mỗi dòng máy nén sẽ phù hợp nhu cầu tải lạnh khác nhau.

• Chiller trục vít (Screw Chiller): Sử dụng cặp rotor xoắn để nén môi chất lạnh. Thiết bị vận hành bền bỉ và phù hợp tải lạnh trung bình đến lớn.

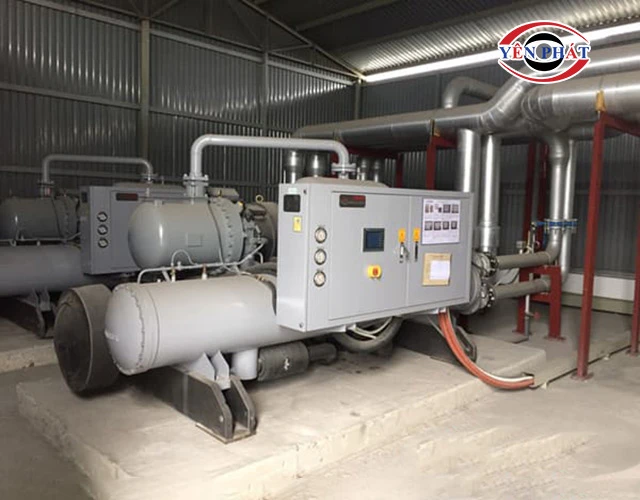

• Chiller ly tâm (Centrifugal Chiller): Dùng lực ly tâm để tăng áp suất môi chất lạnh. Máy đạt hiệu suất rất cao ở công suất lớn.
• Chiller piston (Reciprocating Chiller): Dùng piston chuyển động tịnh tiến để nén gas lạnh. Thiết bị có cấu tạo bền và dễ bảo trì.
• Chiller scroll: Sử dụng hai đĩa xoắn để nén môi chất lạnh. Dòng máy này vận hành êm và tiết kiệm điện ở tải nhỏ.

4.2 Theo mục đích sử dụng

Tùy nhu cầu sử dụng mà Chiller hạ nhiệt nước được chia thành 2 loại:

• Chiller điều hòa không khí trung tâm: Tạo nước lạnh cho hệ thống AHU và FCU trong công trình lớn. Thiết bị vận hành ổn định và tối ưu hiệu quả điều hòa trung tâm.
• Chiller giải nhiệt công nghiệp: Chuyên làm mát máy móc và dây chuyền sản xuất liên tục.

5. Ưu điểm của hệ thống Chiller giải nhiệt nước

5.1 Hiệu suất làm lạnh cao, vận hành liên tục 24/7

Chiller giải nhiệt nước sở hữu hiệu suất trao đổi nhiệt vượt trội nhờ nước có khả năng hấp thụ nhiệt tốt. Nhiệt độ ngưng tụ chuẩn hơn hệ giải nhiệt gió.

Hệ số COP của Chiller nước cao hơn nhiều dòng Chiller giải nhiệt gió. Thiết bị còn đảm bảo khả năng làm lạnh trong thời gian dài. Đặc biệt phù hợp nhà máy hoạt động liên tục 24/7.

Máy nén ít chịu ảnh hưởng từ nhiệt độ môi trường bên ngoài. Hiệu suất làm lạnh vì thế ít suy giảm vào mùa nóng.

5.2 Tiết kiệm điện năng khi vận hành dài hạn

Mô hình này tiêu thụ điện thấp hơn khi vận hành tải lớn kéo dài. Hiệu quả rõ rệt tại công trình công suất cao.

Nước giải nhiệt làm giảm áp suất ngưng tụ của môi chất lạnh. Máy nén vì thế hoạt động nhẹ tải hơn.

Nhiều hệ thống hiện tích hợp biến tần để điều chỉnh công suất linh hoạt. Thiết bị giúp giảm điện năng tiêu thụ ở tải thấp.

5.3 Hoạt động ổn định trong môi trường tải lớn

Tổ hợp đáp ứng tốt nhu cầu tải lạnh biến động liên tục, vận hành không gián đoạn trong môi trường nhiệt tải cao.

Dàn ngưng giải nhiệt bằng nước duy trì áp suất làm việc tốt hơn. Hệ thống hạn chế nguy cơ quá nhiệt máy nén.

Nhiều dòng Chiller công nghiệp có khả năng vận hành ở tải cực lớn. Công suất hệ thống có thể đạt hàng nghìn RT.

Thiết bị phù hợp TTTM, bệnh viện và nhà máy quy mô. Những công trình này yêu cầu làm lạnh liên tục và chuẩn chất lượng.

5.4 Độ bền và tuổi thọ thiết bị cao

Chiller hạ nhiệt nước thường có tuổi thọ cao nếu bảo trì đúng kỹ thuật. Nhiều hệ thống vận hành bền bỉ trên 20 năm.

Máy nén hoạt động trong điều kiện nhiệt độ ổn định hơn hệ giải nhiệt gió, giảm hao mòn cơ khí. Dàn ngưng và dàn bay hơi thường chế tạo từ vật liệu chống ăn mòn tốt.

Hệ thống vận hành ít bị ảnh hưởng bởi thời tiết bên ngoài. Các linh kiện vì thế duy trì hiệu suất trong thời gian dài.

6. Nhược điểm của hệ thống Chiller giải nhiệt nước

6.1 Chi phí đầu tư ban đầu cao

Hệ thống Chiller giải nhiệt nước yêu cầu nhiều thiết bị phụ trợ đi kèm. Tổng chi phí đầu tư cao hơn hệ giải nhiệt gió.

Doanh nghiệp cần đầu tư tháp giải nhiệt, bơm và đường ống tuần hoàn riêng biệt. Hệ thống điện điều khiển cũng có cấu hình phức tạp hơn.

Chi phí thi công và lắp đặt kỹ thuật khá lớn. Công trình cần đội ngũ kỹ sư có chuyên môn HVAC chuyên sâu.

6.2 Yêu cầu hệ thống phụ trợ phức tạp

Chiller giải nhiệt nước không thể vận hành độc lập như nhiều dòng giải nhiệt gió. Hệ thống cần đồng bộ nhiều thiết bị liên quan.

Ngoài chiller, hệ thống còn cần tháp giải nhiệt, bơm nước, hệ thống đường ống, bộ phận điều khiển,...

6.3 Cần bảo trì định kỳ thường xuyên

Tổ hợp yêu cầu bảo trì định kỳ với tần suất cao để duy trì hiệu suất và tuổi thọ thiết bị.

Nước giải nhiệt dễ hình thành cáu cặn và rong rêu trong đường ống. Các mảng bám sẽ làm giảm hiệu quả trao đổi nhiệt.

Dàn ngưng và tháp giải nhiệt cần vệ sinh định kỳ để tránh tắc nghẽn. Máy nén cũng cần kiểm tra dầu và áp suất thường xuyên.

6.4. Tiêu tốn diện tích lắp đặt lớn

Chiller giải nhiệt nước cần không gian cho nhiều thiết bị phụ trợ riêng biệt. Diện tích lắp đặt thường lớn hơn hệ giải nhiệt gió.

Tháp giải nhiệt được bố trí ngoài trời để tăng hiệu quả tản nhiệt. Đường ống tuần hoàn cũng chiếm khá nhiều diện tích kỹ thuật.

7. Ứng dụng thực tế của hệ thống Chiller giải nhiệt nước

Mô hình Chiller giải nhiệt nước được ứng dụng ngày càng phổ biến trong nhiều lĩnh vực cụ thể như sau:

• TTTM, khách sạn: Cung cấp nước lạnh cho hệ thống điều hòa trung tâm toàn tòa nhà.
• Tòa nhà văn phòng: Cung cấp nguồn nước lạnh cho AHU và FCU toàn công trình.
• Sân bay, nhà ga: Vận hành điều hòa trung tâm cho không gian đông người diện tích lớn.
• Nhà máy sản xuất: Hỗ trợ làm mát khu vực sản xuất, đảm bảo nhiệt độ tối ưu.
• Bệnh viện: Duy trì nhiệt độ lý tưởng cho phòng mổ, phòng xét nghiệm và khu điều trị.
• Data Center: Giải nhiệt máy chủ và hệ thống lưu trữ dữ liệu hoạt động 24/7.
• Ngành hóa chất: Kiểm soát nhiệt trong các phản ứng hóa học và bồn chứa nguyên liệu.
• …

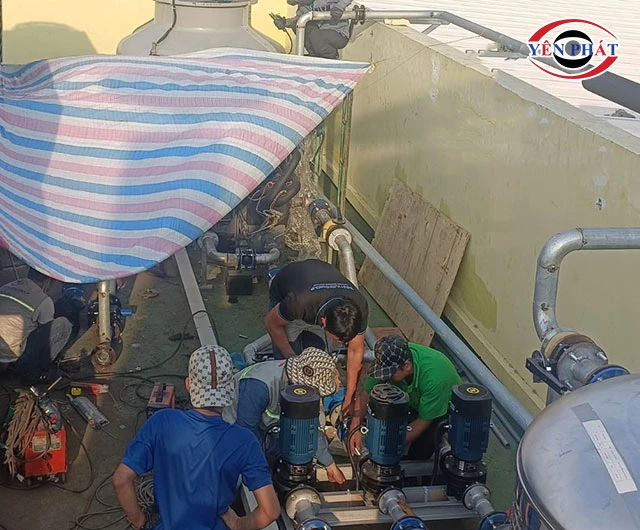

8. Lưu ý khi lắp đặt - sử dụng hệ thống Chiller giải nhiệt nước

Để cả hệ thống vận hành hiệu quả, Yên Phát đã tổng hợp một số lưu ý quan trọng như sau:

• Khảo sát chính xác tải lạnh trước khi chọn công suất Chiller. Công suất sai dễ gây quá tải hoặc lãng phí điện năng.
• Ưu tiên vị trí lắp đặt thông thoáng để tối ưu khả năng giải nhiệt.
• Thiết kế đường ống đúng kỹ thuật để tránh thất thoát áp suất và nhiệt lạnh.
• Lắp tháp giải nhiệt ở khu vực ít bụi và dễ thoát khí nóng, giúp nước giải nhiệt duy trì nhiệt độ ổn định.
• Kiểm soát chất lượng nước tuần hoàn để hạn chế cáu cặn và ăn mòn đường ống.
• Kiểm tra áp suất gas và dầu máy nén định kỳ để tránh nguy cơ cháy block.
• Vệ sinh dàn ngưng và tháp giải nhiệt thường xuyên để duy trì hiệu suất trao đổi nhiệt.
• Thực hiện bảo trì tổng thể định kỳ theo khuyến nghị kỹ thuật của nhà sản xuất.

Sự phổ rộng không ngừng của hệ thống chiller giải nhiệt nước là minh chứng rõ nhất cho hiệu quả tản nhiệt của thiết bị. Mô hình này dần trở thành xu hướng làm mát cho các doanh nghiệp hiện đại.
