Tấm tản nhiệt

Tấm tản nhiệt là linh kiện “chủ lực” phải có mặt trong hệ thống tháp làm mát. Đảm nhiệm chức năng quan trọng giúp hệ thống vận hành mượt mà.

1. Tấm tản nhiệt là gì?

Tấm tản nhiệt (còn gọi là filling, khối đệm, tấm làm mát PVC...) là bộ phận “chủ chốt” trong tháp giải nhiệt công nghiệp. Giúp tăng diện tích tiếp xúc giữa nước và không khí.

Thiết kế dạng tổ ong hoặc đan xen giúp phân bố đều dòng nước, giúp kéo dài khoảng thời gian tiếp xúc với luồng gió. Thông qua đó, giúp tiến trình trao đổi nhiệt hiệu quả hơn x2, x3 lần bình thường.

Nhờ có linh kiện tháp giải nhiệt  này, hiệu suất làm mát được tăng lên đáng kể, giảm tiêu thụ điện năng cho hệ thống quạt, motor bơm nước.

Trong các hệ thống tháp giải nhiệt cho nhà xưởng, xí nghiệp, tấm giải nhiệt còn hỗ trợ tối ưu cho tiến trình làm mát. Giúp máy móc chạy tốt hơn mà không bị quá tải.

Hình ảnh minh họa cấu tạo và vị trí lắp đặt trong tháp.

2. Cấu tạo và nguyên lý hoạt động của tấm tản nhiệt

Cấu tạo:

Tấm tản nhiệt được ghép từ nhiều lớp nhựa mỏng (thường là PVC/ PP) xếp chồng lên nhau, hoặc ghép sát vào nhau.

Nhìn từ bên ngoài sẽ tạo thành khối đệm có cấu trúc rãnh ziczac hoặc hình tổ ong, từng lớp sẽ bao gồm:

• Rãnh hướng dòng nước: Điều hướng nước chảy theo máng ziczac.
• Lỗ thông khí: Kích thước nhỏ, giúp lưu chuyển không khí tốt hơn giữa các lớp đệm.
• Bề mặt hình sóng gợn: Mở rộng không gian tiếp xúc giữa nước và không khí.

Nguyên lý hoạt động:

Nước nóng từ hệ thống máy móc chảy xuống sẽ được phân chia đều trên bề mặt miếng tản nhiệt thông qua các ống chia nước.

Khi nước chảy xuôi theo các rãnh sẽ lan thành các màng nước khá mỏng, ép sát bề mặt tấm. Đồng thời, gió từ hệ thống quạt sẽ được thổi lên hướng trực tiếp vào màng nước này.

Ngay thời điểm hơi mát tiếp xúc với màng nước nóng, 1 phần nước sẽ bốc hơi ra ngoài. Phần còn lại sẽ nguội đi theo thời gian, nhiễu xuống bể chứa.

Thông qua quá trình trao đổi nhiệt và bay hơi trong không khí, nước sẽ được làm mát nhanh trong vòng vài phút.

Sử dụng hình ảnh để minh họa cấu tạo của tấm tản nhiệt (lớp màng, rãnh, lỗ thông khí,...).

3. Ứng dụng thực tế của tấm tản nhiệt

Tấm tản nhiệt được nhiều người ví von là “trái tim” của hệ thống tháp làm mát. Bên ngoài thực tiễn sẽ được ứng dụng vào các lĩnh vực sau:

• Bên trong hệ thống tháp giải nhiệt công nghiệp, đặc biệt ở các nhà máy sản xuất thực phẩm, dược phẩm, giấy, đồ linh kiện điện tử,…
• Hệ thống HVAC các máy móc như máy nén khí, máy ép nhựa, lò nung luyện kim… để làm mát thiết bị trong ngành sản xuất nhựa, luyện kim,...

Khi sử dụng tấm tản nhiệt chất lượng cao, thương hiệu chính hãng, bạn sẽ giảm được ít nhất 30% lượng điện năng tiêu thụ, kéo dài tuổi thọ máy.

4. Phân loại tấm tản nhiệt phổ biến trên thị trường

Hiện tấm tản nhiệt được cung ứng bao gồm nhiều loại, chủ yếu là phân theo vật liệu và cấu trúc.

4.1 Theo vật liệu

PVC (Polyvinyl chloride)

• Ưu điểm: Giá khá mềm, dễ thi công, kháng hao mòn theo thời gian.
• Nhược điểm: Chịu nhiệt không tốt (< 90°C), có thể bị biến chất, thay đổi hình dạng.
• Ứng dụng: Hệ thống tháp làm mát nhỏ, nguồn nước có độ tinh khiết hơn 90%.

PP (Polypropylene)

• Ưu điểm: Kháng nhiệt tốt (> 90°C), bền bỉ, không có tình trạng biến chất.
• Nhược điểm: Mức giá “nhỉnh” hơn hẳn chất liệu PVC, tốn chi phí.
• Ứng dụng: Dây chuyền làm mát cho xí nghiệp nhựa, hóa chất, luyện kim loại…

Gỗ tổng hợp

• Ưu điểm: Tính năng tản nhiệt tốt, xài bền lâu 10 - 15 năm.
• Nhược điểm: Gỗ có trọng lượng khá nặng, khó vận chuyển, dễ mục nếu điều kiện ẩm ướt, lũ lụt…
• Ứng dụng: Tháp cỡ lớn để bên ngoài trời, không cần di dời nhiều nơi.

Composite

• Ưu điểm: Có khả năng kháng tia UV, chịu được nhiệt độ cao > 100°C.
• Nhược điểm: Số tiền bỏ ra lắp đặt cực kỳ cao, gây áp lực kinh tế.
• Ứng dụng: Làm mát máy móc trong ngành luyện kim, hoá dầu, hoá chất… siêu khắc nghiệt.

4.2 Theo cấu trúc

Tấm tản nhiệt dạng sóng:

• Ưu điểm: Tăng bề mặt tiếp xúc giữa nước nóng và không khí, dễ trao đổi hơi nước hơn.

• Nhược điểm: Khi hệ thống nước làm mát có cặn, lá cây bẩn dễ bị tắc nghẽn.

Tấm tản nhiệt dạng tổ ong:

• Ưu điểm: Nước được phân phối đều hơn qua các lỗ thông khí có kích thước nhỏ, khó tắc đường ống, bền hơn tấm dạng sóng.

• Nhược điểm: Hiệu suất làm mát chỉ bằng khoảng 70 - 80% loại tấm dạng sóng dù hoạt động liên tục.

Tấm tản nhiệt dạng phẳng:

• Ưu điểm: Bề mặt không bị bám cặn, dễ dàng vệ sinh bằng cách xịt nước trực tiếp vào, gió lùa lưu thông qua lại dễ dàng hơn.

• Nhược điểm: Diện tích trao đổi nhiệt giữa nước và không khí thấp, làm mát lâu hơn hẳn các loại khác.

5. Yên Phát - Cung cấp tấm tản nhiệt nước GIÁ TỐT

Khi khách hàng còn đang băn khoăn nên chọn tấm tản nhiệt nước ở đâu giá tốt, uy tín thì Điện máy Yên Phát đã khẳng định thương hiệu qua các ưu điểm sau:

• Cam kết tấm tản nhiệt được nhập chính hãng, có chứng từ CO, CQ rõ ràng.
• Nhiều chủng loại, đáp ứng được mọi model công suất tháp làm mát.
• Giá siêu cạnh tranh, CĐBH lên tới 1 năm, hậu mãi cực kỳ tốt sau khi mua.
• Đội ngũ tư vấn kỹ thuật chuyên nghiệp, hỗ trợ khách liên tục 24/7.

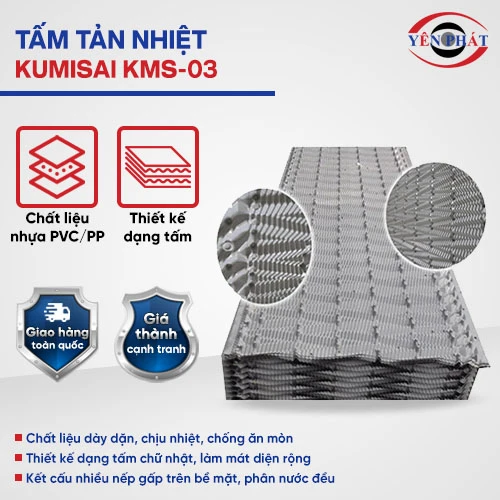

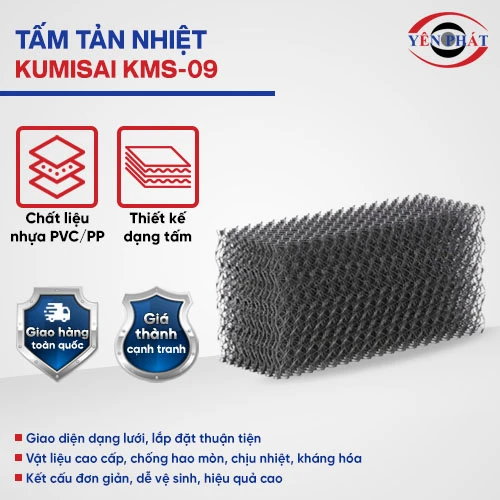

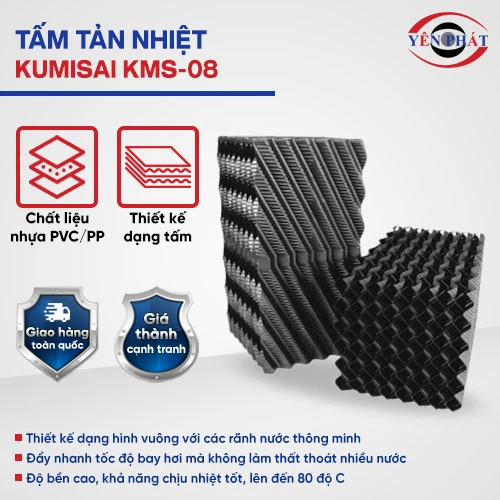

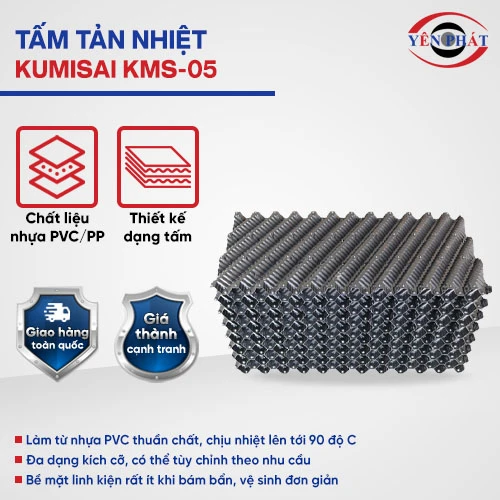

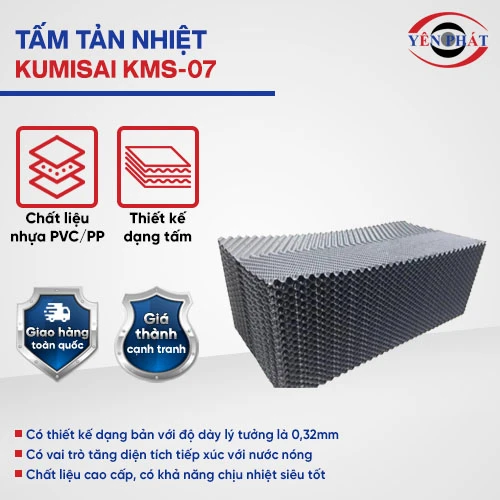

Hình ảnh thực tế sản phẩm và dự án đã triển khai.

6. Hướng dẫn chọn mua tấm tản nhiệt phù hợp

Để chọn mua tấm tản nhiệt có kích thước, tính năng đáp ứng nhu cầu phải thực hiện đúng theo hướng dẫn bên dưới:

• Xác định tấm tản nhiệt có kích thước bao nhiêu, vật liệu như thế nào để phù hợp với loại tháp. Ví dụ tấm 500x1200x150 mm phù hợp tháp 100RT, đặc biệt cần đo chuẩn kích cỡ khay đỡ.
• Lựa chọn tấm làm mát tùy theo môi trường làm việc. Ví dụ nhiệt độ ở mức bao nhiêu, có hoá chất hay điều kiện thời tiết khắc nghiệt không.
• Nếu không có đủ kiến thức, kinh nghiệm, cần liên hệ trực tiếp với tư vấn bên phía đại lý để được hỗ trợ miễn phí.

Trên đây là các thông tin liên quan tới tấm tản nhiệt được Yên Phát tổng hợp và chia sẻ. Bạn có thể áp dụng để “tậu” được loại ưng ý cho hệ thống làm mát.
