Bộ đàm trạm là gì? Ưu điểm, Cấu tạo, Phân loại, Ứng dụng

Bộ đàm trạm là lựa chọn tối ưu khi liên lạc nội bộ thường xuyên bị gián đoạn do khoảng cách xa hoặc địa hình phức tạp. Tín hiệu yếu, mất kết nối khiến việc điều phối trở nên kém hiệu quả và tốn thời gian. Việc triển khai trạm giúp mở rộng phạm vi phủ sóng, tăng độ ổn định cho toàn hệ thống.

• Máy bộ đàm Kenwood
• Máy bộ đàm Icom

1. Bộ đàm trạm là gì? Khái quát về hệ thống liên lạc trung tâm

Trong các tổ chức cần điều hành đồng thời hàng chục, hàng trăm phương tiện hoặc nhân sự, bộ đàm cầm tay đơn lẻ không đủ tải. Lúc này, một thiết bị đầu não phải đứng ra làm trung tâm chỉ huy. Đó chính là bộ đàm trạm.

1.1 Khái niệm bộ đàm trạm

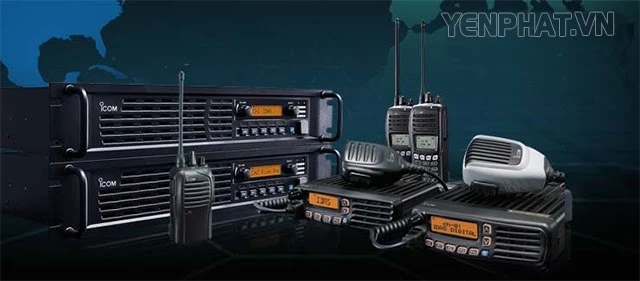

Bộ đàm trạm (Base Station) là thiết bị thu phát sóng vô tuyến 2 chiều được lắp cố định tại một vị trí. Sở hữu công suất phát từ 25W đến 100W, kết hợp anten ngoài trời độ lợi cao đặt trên cột cao.

Đây là loại bộ đàm có công suất lớn nhất trong họ thiết bị thu phát vô tuyến thương mại. Đảm nhiệm vai trò điều phối liên lạc cho toàn hệ thống.

Sự khác biệt lớn nhất giữa bộ đàm trạm và bộ đàm liên lạc cầm tay nằm ở 3 yếu tố: công suất phát, độ cao anten và nguồn điện.

1.2 Các tên gọi phổ biến của bộ đàm trạm

Thị trường Việt Nam tồn tại nhiều cách gọi khác nhau cho cùng dòng sản phẩm này. Khi tư vấn cho khách hàng, đội ngũ Yên Phát thường gặp các tên gọi sau:

• Bộ đàm trung tâm: Nhấn mạnh vai trò là trung tâm điều hành của toàn hệ thống.
• Bộ đàm điều hành taxi: Tên gọi gắn với ứng dụng phổ biến nhất - điều phối số tài.

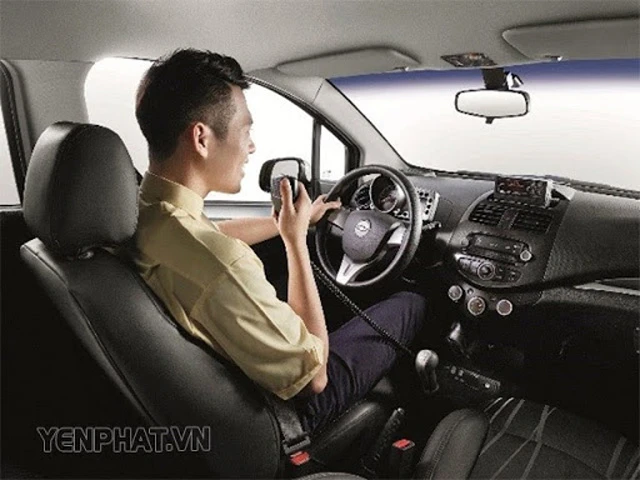

• Bộ đàm gắn xe: Phiên bản lưu động, lắp trên xe ô tô, tàu thuyền.
• Bộ đàm cố định: Gọi theo tính cơ động - lắp tại một địa điểm và không di chuyển.
• Trạm gốc cố định: Tên gọi kỹ thuật theo Thông tư của Bộ Thông tin và Truyền thông, mã HS code 85176100.

1.3 Đối tượng sử dụng chính

Bộ đàm trạm phục vụ chủ yếu năm nhóm khách hàng:

• Ngành vận tải hành khách: Hãng taxi, xe khách đường dài, xe buýt, đội xe tải logistics.
• Ngành hàng hải: Cảng vụ, đội tàu cá, tàu hàng, lực lượng cứu hộ trên biển.
• Lực lượng vũ trang và an ninh: Quân đội, cảnh sát, biên phòng, bảo vệ sự kiện cấp quốc gia.
• Khu công nghiệp và nhà máy quy mô lớn: Diện tích trên 10ha, nhiều nhà xưởng phân tán.
• Cứu hộ - cứu nạn - PCCC: Các đội ứng cứu khẩn cấp, trung tâm điều hành PCCC cấp tỉnh.

2. Cấu tạo chi tiết và nguyên lý hoạt động của bộ đàm trạm

Để vận hành ổn định 24/7 trong điều kiện khắc nghiệt, một hệ thống bộ đàm trạm hoàn chỉnh phải hội tụ đủ 4 cụm thiết bị, mỗi cụm đảm nhiệm 1 vai trò không thể thay thế.

2.1 Cấu tạo hệ thống phức hợp

Máy thu phát sóng - Trái tim của hệ thống

Đây là thiết bị chính, tích hợp khối thu và khối phát trong cùng một vỏ máy. Bộ phận này thường đặt trong phòng kỹ thuật có điều hòa, kết nối với anten qua cáp đồng trục.

Anten ngoài trời độ lợi cao - Cầu nối thu phát sóng

Anten quyết định đến 60% chất lượng liên lạc, theo kinh nghiệm triển khai của chúng tôi. Một số đặc điểm kỹ thuật cần lưu ý:

• Loại anten: Phổ biến nhất là anten omni-directional (phát đều 360 độ) cho điều hành taxi, hoặc Yagi (định hướng) cho liên lạc điểm-điểm.
• Độ lợi: Từ 6dBi đến 12dBi cho ứng dụng dân dụng, lên đến 15dBi cho dự án quân sự.
• Vị trí lắp: Càng cao càng tốt, lý tưởng là đỉnh cột tự đứng cao 12-30m.

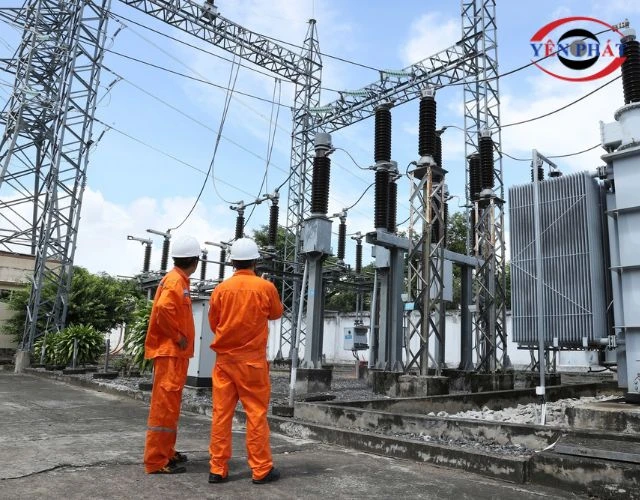

Nguồn điện - Đảm bảo vận hành liên tục

Hệ thống bộ đàm trạm chuẩn luôn có hai nguồn điện song song:

• Nguồn chính: Điện lưới AC 220V qua bộ chuyển đổi xuống DC 13.8V .
• Nguồn dự phòng: Bình ắc quy axit-chì hoặc lithium, dung lượng 100-200Ah, đảm bảo hoạt động 8-12 giờ khi mất điện lưới.

Phụ kiện đi kèm

Để khai thác hết công năng, bộ đàm trạm cần thêm các phụ kiện sau: micro cầm tay hoặc desktop mic, loa ngoài công suất 5-10W, bảng điều khiển có màn hình LCD hiển thị tần số và kênh, cáp dẫn sóng đồng trục loại RG-8 hoặc 1/2 inch Heliax, bộ ghép tín hiệu Duplexer khi muốn dùng chung anten cho cả thu và phát.

2.2 Nguyên lý hoạt động

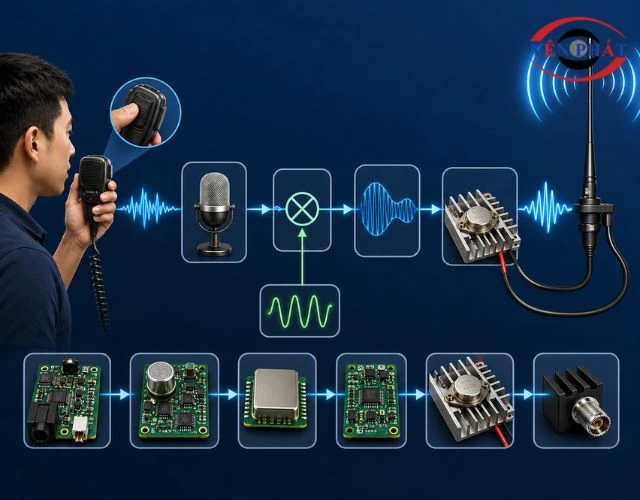

Cơ chế điều chế tín hiệu

Khi người dùng nhấn phím PTT và nói vào micro, âm thanh được chuyển thành tín hiệu điện. Khối điều chế ghép tín hiệu này lên sóng mang vô tuyến tần số VHF hoặc UHF. Sau đó, khối khuếch đại công suất nâng tín hiệu lên 25-50W trước khi đẩy ra anten phát đi.

Quy trình thu - giải mã tín hiệu

Ngược lại, khi anten thu được sóng từ bộ đàm cầm tay hoặc bộ đàm gắn xe trong vùng phủ sóng, tín hiệu đi qua bộ lọc nhiễu, bộ giải điều chế tách phần âm thanh ra khỏi sóng mang.

Cuối cùng, âm thanh được khuếch đại và phát ra loa hoặc tai nghe để người điều hành nghe.

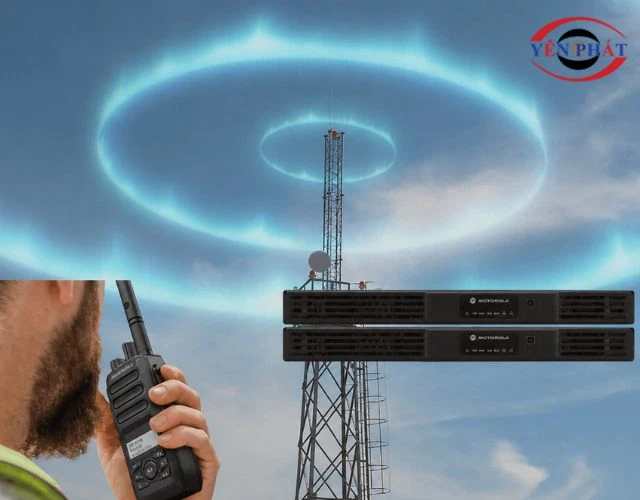

Vai trò của trạm chuyển tiếp

Đây là điểm quan trọng nhất giúp bộ đàm trạm vượt trội so với bộ đàm cầm tay. Trạm Repeater hoạt động như một trạm trung gian: nhận tín hiệu yếu từ bộ đàm cầm tay, khuếch đại lên 40-50W rồi phát lại trên tần số khác.

Nhờ cơ chế này, hai bộ đàm cầm tay vốn chỉ liên lạc được trong bán kính 1-3km có thể nói chuyện với nhau ở khoảng cách 30-50km hoặc hơn.

3. Tại sao doanh nghiệp cần đầu tư hệ thống bộ đàm trạm?

Câu hỏi nhiều khách hàng hỏi chúng tôi: Đã có điện thoại di động, sao còn cần bộ đàm trạm? Câu trả lời nằm ở 4 yếu tố mà điện thoại không thể thay thế.

3.1 Phạm vi liên lạc cực xa

Một bộ đàm cầm tay đơn thuần chỉ liên lạc tối đa 3-5km ở khu đô thị, 10km ngoài biển. Khi triển khai bộ đàm trạm với cột anten cao và trạm Repeater, phạm vi phủ sóng mở rộng lên 30-50km, có dự án đặc thù lên tới hơn 100km. Yếu tố quyết định gồm:

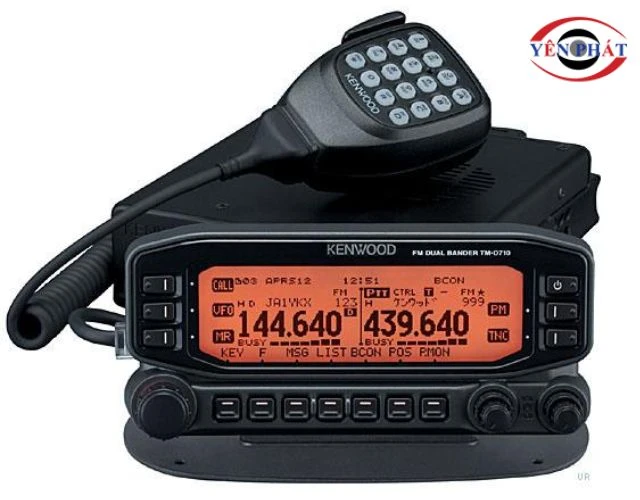

3.2 Hoạt động bền bỉ, liên tục 24/7

Bộ đàm trạm chuyên nghiệp được thiết kế để chạy 100% công suất 24h/ngày, không cần nghỉ. Các dòng bộ đàm cao cấp còn áp dụng cơ chế làm mát thụ động không cần quạt, giúp loại bỏ điểm yếu cơ học.

Vỏ máy đạt tiêu chuẩn quân đội Mỹ MIL-STD 810, chống bụi-nước-rung-va đập, hoạt động ổn định ở dải nhiệt độ từ -30°C đến +60°C.

Khác với điện thoại di động phụ thuộc vào hạ tầng nhà mạng, bộ đàm trạm vẫn hoạt động bình thường khi mưa bão, mất sóng viễn thông, mất điện lưới. Đây là lý do các đơn vị cứu hộ, công an, biên phòng luôn ưu tiên loại thiết bị này.

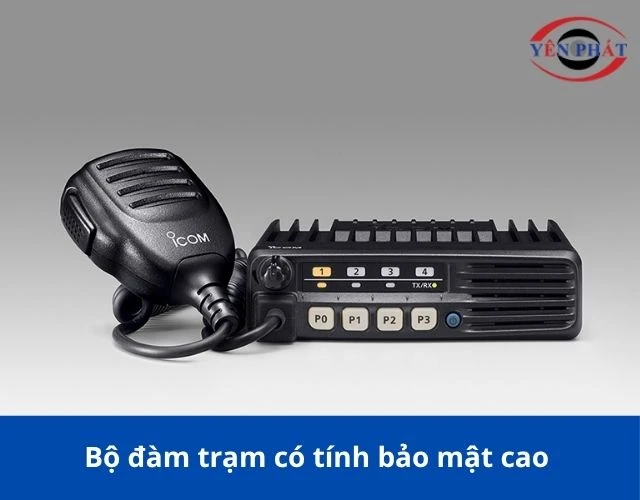

3.3 Tính bảo mật và quản lý tập trung

Hệ thống bộ đàm trạm hiện đại tích hợp 3 lớp bảo mật:

• Mã hóa âm thanh: Công nghệ scrambling trên dòng analog, AES-256 trên dòng digital DMR/dPMR ngăn nghe lén từ thiết bị bên ngoài.
• Quản lý ID người gọi: Mỗi máy con có ID riêng, trung tâm biết chính xác ai đang gọi, ai đang nghe.
• Phân nhóm liên lạc: Chia kênh theo phòng ban, ca trực, khu vực địa lý. Khi cần phát thông báo khẩn, có thể bật chế độ All Call cho toàn hệ thống.

3.4 Khả năng mở rộng không hạn chế

Một hệ thống bộ đàm trạm có thể bắt đầu chỉ với 1 trạm trung tâm và 5 máy con. Sau đó, mở rộng lên 200-500 máy con mà không cần thay đổi kiến trúc tổng thể. Các kịch bản mở rộng phổ biến gồm:

• Thêm bộ đàm cầm tay hoặc bộ đàm gắn xe vào nhóm hiện có (chi phí thấp).
• Bổ sung trạm Repeater phụ để mở rộng vùng phủ sóng sang địa bàn mới.
• Nâng cấp lên hệ thống trung kế khi số lượng máy vượt 100.
• Tích hợp Gateway 4G LTE để liên lạc xuyên tỉnh, không giới hạn khoảng cách.

4. Phân loại bộ đàm trạm phổ biến hiện nay

Thị trường có hàng trăm dòng sản phẩm, nhưng tựu chung phân loại theo 3 tiêu chí kỹ thuật chính: dải tần, công suất phát và công nghệ truyền dẫn.

4.1 Phân loại dựa trên dải tần hoạt động

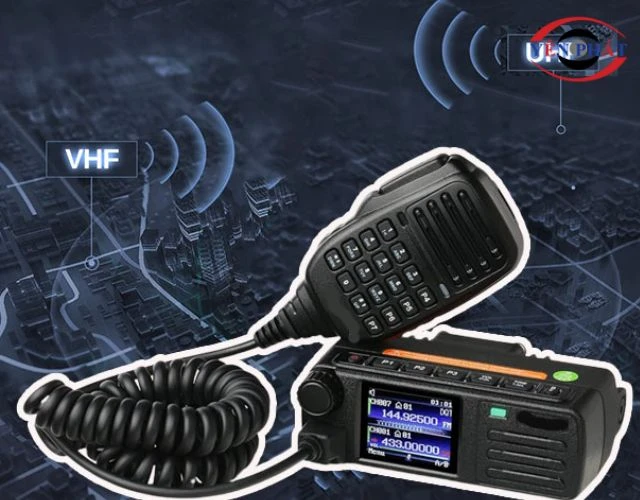

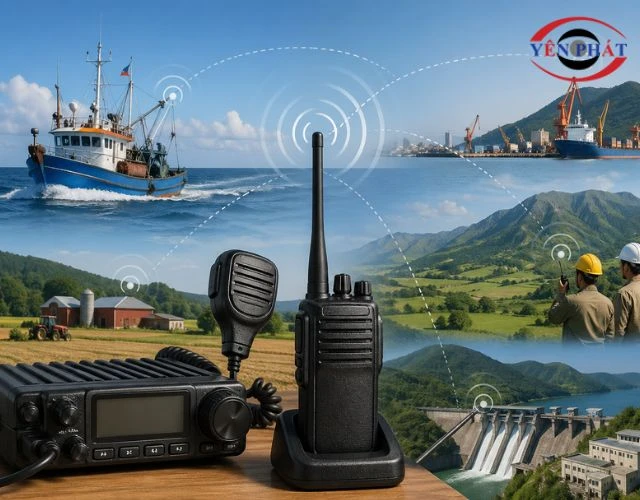

Bộ đàm trạm tần số VHF

Bước sóng dài, khả năng truyền xa trong môi trường ít vật cản. Sóng VHF lan truyền theo đường thẳng và có xu hướng đi vòng qua các vật thể lớn. Phù hợp tuyệt đối cho:

• Liên lạc trên biển: tàu cá, tàu hàng, cảng vụ.
• Khu vực nông thôn, đồng bằng, núi rừng thưa.
• Trang trại, lâm trường, công trình thủy điện.

Bộ đàm trạm tần số UHF

Bước sóng ngắn hơn, khả năng xuyên qua vật cản như tường bê tông, kính, kim loại tốt hơn VHF. Đây là lựa chọn ưu tiên cho:

• Khu vực đô thị nhiều nhà cao tầng.
• Bên trong nhà xưởng, kho bãi, hầm để xe.
• Khách sạn, resort, trung tâm thương mại.
• Công trường xây dựng có nhiều cấu trúc kim loại.

4.2 Phân loại dựa trên công suất phát

4.3 Phân loại dựa trên công nghệ truyền dẫn

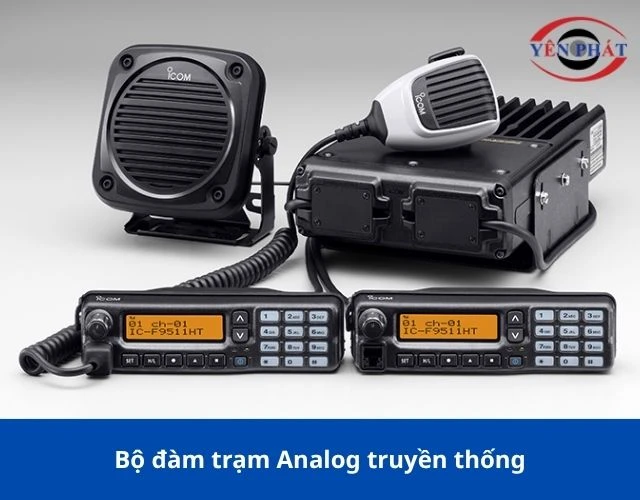

Bộ đàm trạm Analog truyền thống

Sử dụng công nghệ FM tương tự, đã có mặt từ thập niên 1960. Ưu điểm là chi phí thấp, dễ vận hành, tương thích ngược với hầu hết bộ đàm cầm tay cũ. Nhược điểm là âm thanh nhiễu khi xa trạm, không có tính năng số như tin nhắn văn bản hay GPS. Phù hợp cho doanh nghiệp nhỏ, ngân sách hạn chế.

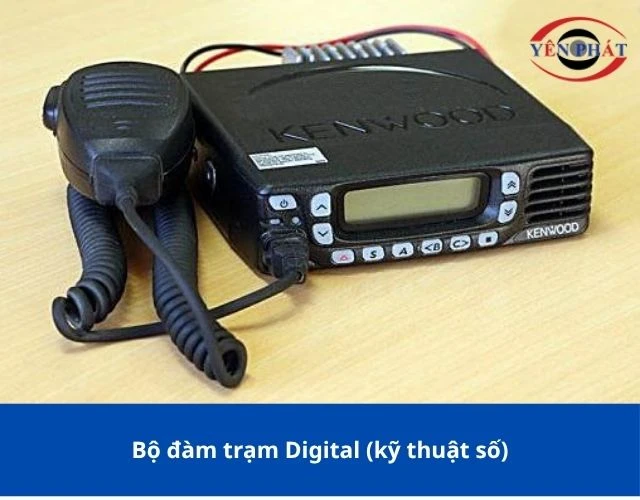

Bộ đàm trạm Digital (kỹ thuật số)

Theo chuẩn DMR, dPMR hoặc NXDN. Tín hiệu được mã hóa thành chuỗi bit 0-1 trước khi phát, cho âm thanh trong trẻo gần như không nhiễu trong toàn vùng phủ sóng.

Các tính năng vượt trội gồm: gửi tin nhắn văn bản, hiển thị ID người gọi, GPS tracking, mã hóa AES-256. Đây là xu hướng chủ đạo hiện nay, được Yên Phát khuyên dùng cho 80% dự án mới.

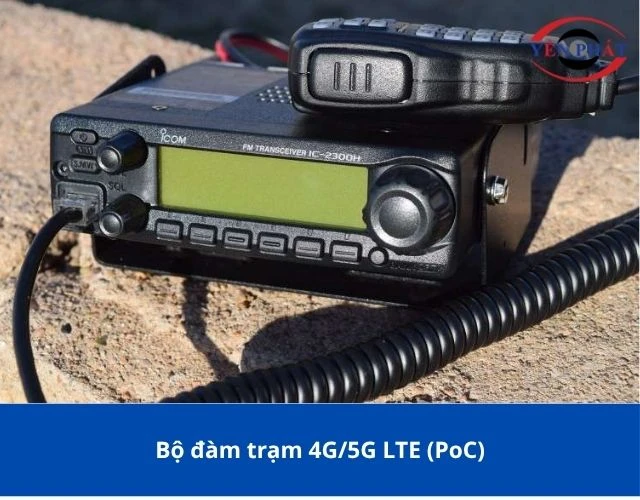

Bộ đàm trạm 4G/5G LTE (PoC)

Công nghệ Push-to-Talk over Cellular tận dụng hạ tầng mạng di động 4G/5G. Lợi thế lớn nhất là không giới hạn khoảng cách - liên lạc xuyên tỉnh, xuyên quốc gia chỉ cần có sóng di động.

Tuy nhiên phụ thuộc vào nhà mạng, mất phí thuê bao hàng tháng và có độ trễ nhỏ (200-500ms). Phù hợp cho đội xe đường dài Bắc - Nam, doanh nghiệp đa chi nhánh.

5. Ứng dụng thực tế của bộ đàm trạm trong các lĩnh vực

Hơn 13 năm phân phối bộ đàm trạm, Điện máy Yên Phát ghi nhận bốn ngành nghề có nhu cầu lớn nhất, mỗi ngành có đặc thù riêng cần lưu ý khi tư vấn giải pháp.

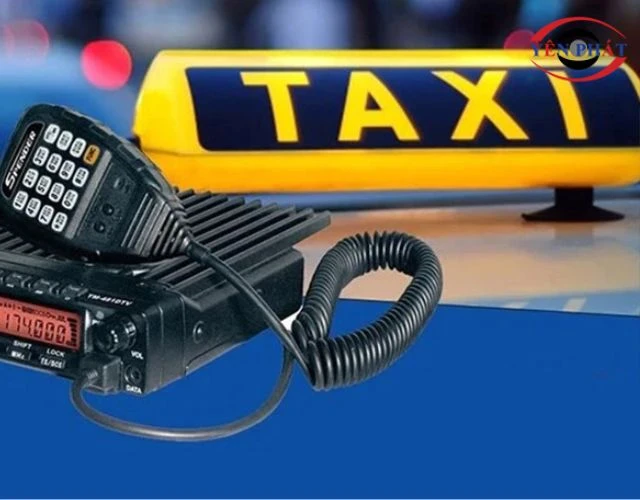

5.1 Điều hành taxi và giao thông vận tải

Bộ đàm trạm là công cụ điều phối số tài và đón khách hiệu quả nhất cho hãng taxi. Khi khách gọi tổng đài, điều hành viên chỉ cần phát thông báo trên kênh chung, tài xế gần điểm đón nhất sẽ nhận lệnh và xác nhận trong 5-10 giây. Mô hình chuẩn cho hãng taxi 100-300 đầu xe gồm:

• 1 bộ đàm trạm trung tâm 50W tại tổng đài.
• 1-2 trạm Repeater phủ sóng địa bàn hoạt động.
• Bộ đàm gắn xe 25W cho từng tài xế.
• Hệ thống quản lý ID để biết chính xác xe nào đang gọi.

5.2 An ninh, tuần tra quân sự và bảo vệ sự kiện

Trong các sự kiện quan trọng như đại hội thể thao, hội nghị quốc tế, lễ hội cấp tỉnh, lực lượng bảo vệ thường có 50-200 nhân sự rải khắp địa bàn. Bộ đàm trạm cho phép chỉ huy phát lệnh đồng thời tới toàn bộ đội, hoặc chia nhóm theo khu vực.

Yêu cầu kỹ thuật khắt khe gồm:

• Mã hóa AES-256 chống nghe lén từ phương tiện trinh sát.
• Tính năng Emergency Alert - nhấn nút khẩn cấp, trung tâm nhận tín hiệu kèm vị trí GPS ngay lập tức.
• Khả năng chuyển kênh tự động khi bị nhiễu sóng cố ý.

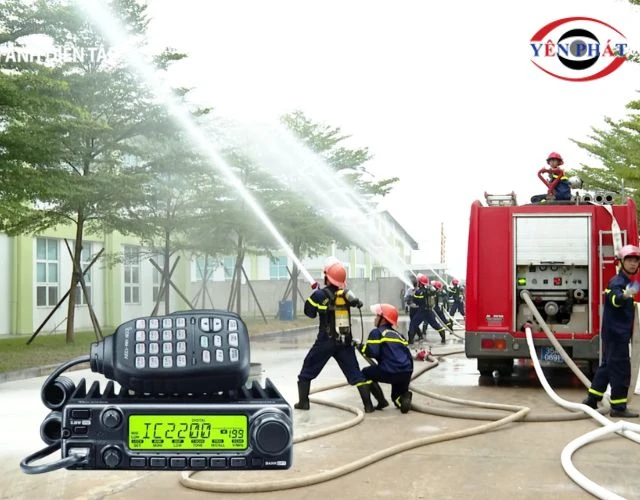

5.3 Cứu hộ, cứu nạn, PCCC và cấp cứu y tế

Đây là ngành mà chất lượng bộ đàm trạm có thể quyết định mạng sống. Khi xảy ra hỏa hoạn, đổ sập công trình hay tai nạn giao thông nghiêm trọng, đội phản ứng cần liên lạc thông suốt giữa hiện trường và trung tâm chỉ huy.

Yêu cầu đặc thù:

• Bộ đàm phải đạt chuẩn chống cháy nổ ATEX/IECEx khi hoạt động trong môi trường có khí gas.
• Pin dự phòng dung lượng lớn, đảm bảo 12-24 giờ liên tục.
• Tính năng Lone Worker - tự động báo trung tâm nếu nhân viên bất tỉnh.

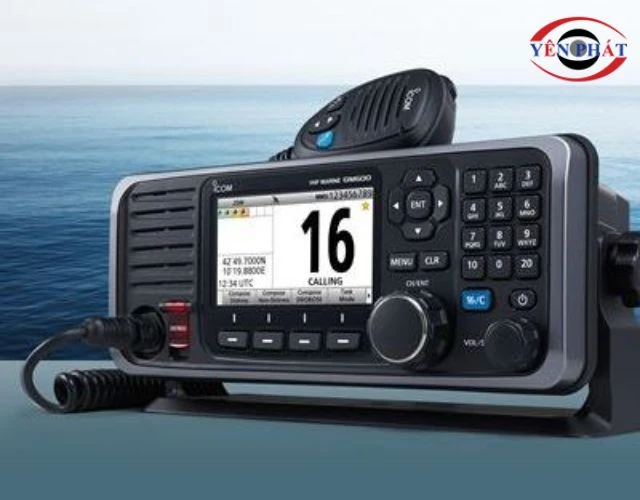

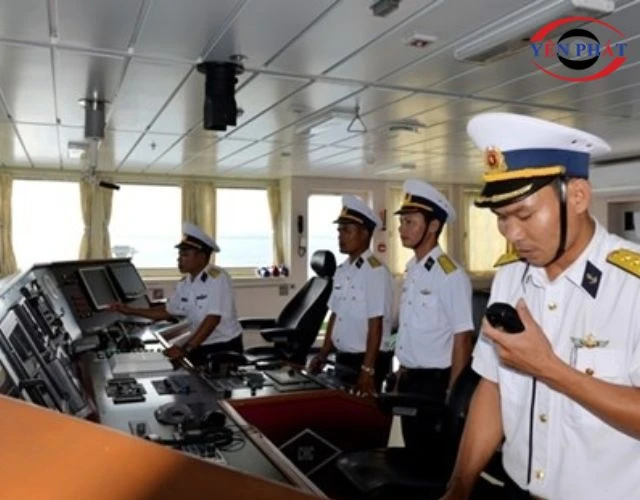

5.4 Ngành hàng hải - liên lạc tàu và bờ

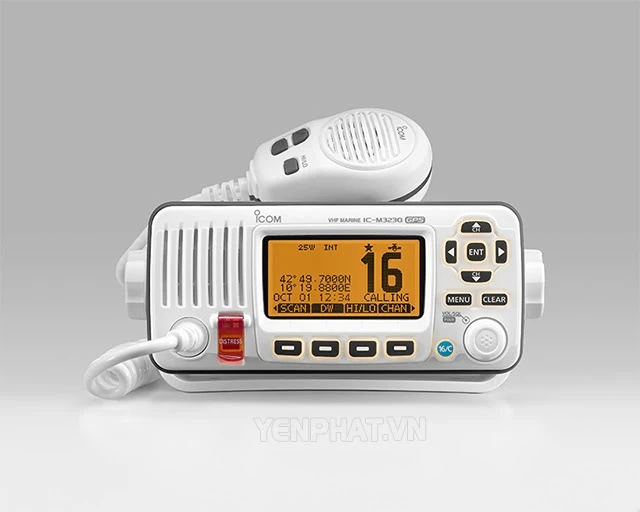

Hệ thống VTS tại các cảng biển Việt Nam như Hải Phòng, Đà Nẵng, Sài Gòn đều dùng bộ đàm trạm VHF công suất lớn. Sóng VHF được lựa chọn vì khả năng đi xa trên mặt biển bằng phẳng.

Một bộ đàm trạm VHF 50W lắp tại đèn biển có thể liên lạc với tàu cá cách xa 50-80km. Đảm bảo an toàn hàng hải và phối hợp cứu nạn khi có sự cố.

Liên lạc tốt không đến từ số lượng bộ đàm, mà từ cách hệ thống được thiết lập. Bộ đàm trạm giúp khuếch đại và kiểm soát tín hiệu, biến một mạng lưới rời rạc thành hệ thống đồng bộ, chuyên nghiệp. Đầu tư đúng sẽ mang lại sự ổn định lâu dài thay vì những gián đoạn khó kiểm soát.
