Sơ đồ máy phát điện xoay chiều 1 pha và 3 pha

Chúng ta đã được làm quen với khái niệm máy phát điện xoay chiều từ những năm phổ thông, cụ thể là kiến thức vật lý lớp 12. Trên thực tế, ngày nay, máy phát điện được ứng dụng rộng rãi trong nhiều ngành công - nông nghiệp, cũng như máy phát điện gia đình phục vụ nhu cầu điện dân dụng, nhằm giải quyết tình trạng mất điện, hay hệ thống điện bất ngờ phát sinh sự cố. Máy phát điện xoay chiều sẽ bao gồm dòng máy 1 pha và 3 pha, với đặc điểm cấu tạo có nhiều điểm tương đồng và khác biệt. Việc nắm rõ sơ đồ máy phát điện xoay chiều giúp người dùng chọn mua, lắp đặt, sử dụng và sửa chữa thiết bị an toàn và hiệu quả hơn.

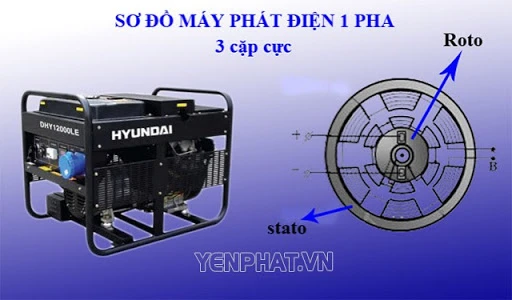

sơ đồ máy phát điện xoay chiều 1 pha

Sơ đồ mắc nối máy phát điện xoay chiều 1 pha, 3 pha

Tìm hiểu sơ đồ máy phát điện xoay chiều 1 pha

Máy phát điện 1 pha được cấu tạo từ nhiều bộ phận kết hợp lại với nhau, mỗi bộ phận đều đảm nhận vai trò, chức năng riêng, góp phần giúp cho thiết bị duy trì hoạt động ổn định, đảm bảo cung cấp nguồn điện an toàn và uy tín.

Roto (phần chuyển động): gồm hệ thống các nam châm điện được mắc xen kẽ và nối tiếp nhau 1 cực bắc và 1 cực nam (được gọi là các cặp cực).

Stato (phần tĩnh): bao gồm các cuộn dây giống nhau được cố định trên vòng tròn.

Khi roto quay, từ trường sẽ thông qua cuộn dây biến thiên. Khi đó, trong cuộn dây xuất hiện suất điện động cảm ứng, suất điện động này sẽ được đưa ra ngoài để sử dụng.

Động cơ máy phát điện công suất lớn 1 pha có khả năng đồng bộ cực kỳ tốt, có thể tự điều chỉnh được về tốc độ, độ rộng, cường độ dòng điện và điện áp. Có được điều này là nhờ bộ điều chỉnh điện áp mà cấu trúc mạch lực, mạch điều khiển đơn giản hơn, đạt được chất lượng cao.

trong sơ đồ máy phát điện xoay chiều ba pha các cuộn dây được đặt trong

Chi tiết sơ đồ đấu nối máy phát điện xoay chiều 1 pha

Sơ đồ cấu tạo máy phát điện xoay chiều 3 pha

Máy phát điện xoay chiều 3 pha bao gồm một hệ thống 3 dòng điện xoay chiều có cùng tần số, cùng biên độ nhưng lại lệch nhau 2π/3 pha. Trong đó 3 cuộn dây của phần ứng sẽ được đặt lệch 1/3 vòng tròn trên stato.

Hiểu một cách đơn giản, máy phát điện 3 pha sẽ tạo ra hệ ba dòng điện cùng biên độ, cùng tần số nhưng lệch nhau 2π/3 pha.

Nói về cách đấu điện cho máy phát điện xoay chiều 3 pha, sẽ có hai cách đấu chính: đấu “Hình sao” và đấu “Hình tam giác". Khi đấu nối điện 3 pha, bạn cần nắm rõ đâu là dây trung tín và đâu là dây pha để tránh gây cháy nổ. Nhiều trường hợp đấu ngược, máy sẽ không hoạt động, khi đó bạn cần đổi pha với nhau máy mới vận hành được.

sơ đồ máy phát điện xoay chiều

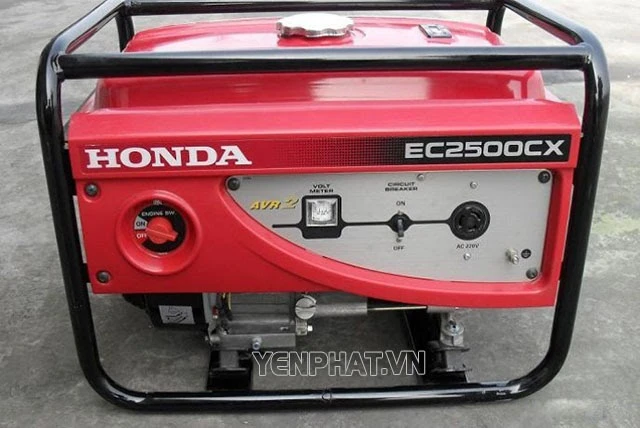

Đấu điện máy phát điện 3 pha như thế nào?

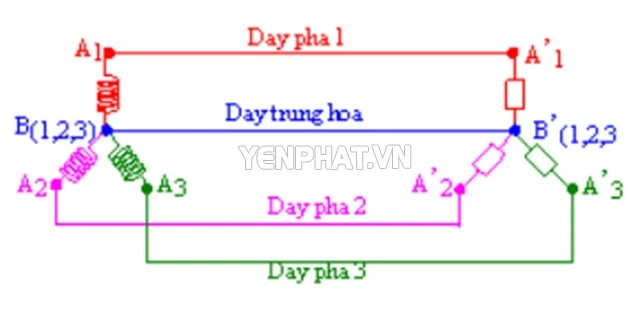

Mắc hình sao

Ba điểm đầu của ba cuộn dây sẽ được nối với 3 mạch ngoài bằng 3 dây dẫn, thường được gọi là dây pha. Ba điểm cuối nối chung với nhau trước, sau đó nối với 3 mạch ngoài bằng một dây dẫn gọi là dây trung hòa.

sơ đồ máy phát điện 1 pha

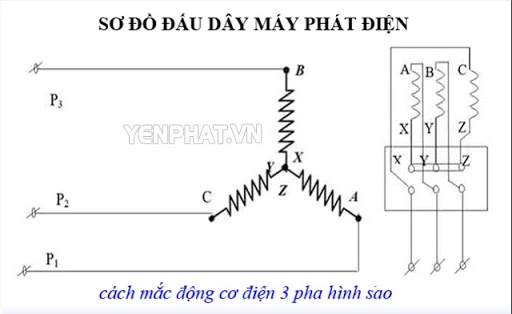

Đối với cách mắc mạch hình sao, nối 3 điểm cuối pha với nhau tạo thành một điểm trung tính

sơ đồ máy phát điện

Trong cách mắc này ta thấy:

- Cần có 4 dây để kết nối máy phát điện với tải: 3 dây pha và 1 dây trung hòa.

- Nếu các tải giống nhau hoàn toàn thì cường độ dòng điện trên dây trung hòa sẽ bằng 0 (triệt tiêu). i = i1+ i2 + i3 = 0

- Nếu gọi Ud là điện áp giữa hai dây pha; Up là điện áp giữa một dây pha với dây trung hòa thì ta có: Ud=3 . Up

- Trong trường hợp tải tiêu thụ máy phát điện xoay chiều 3 pha mắc hình sao thì, điện áp hiệu dụng đặt vào mỗi tải sẽ có giá trị là Up.

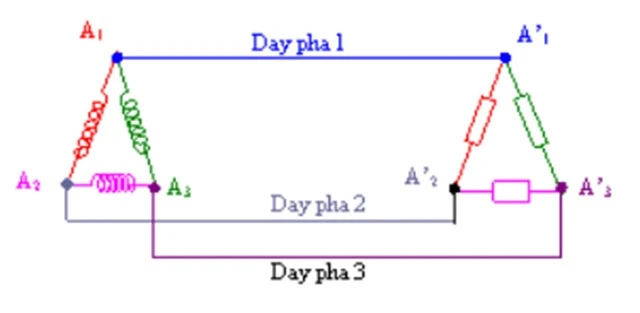

Mắc hình tam giác

Trường hợp máy phát điện có p cặp cực và roto quay n vòng/phút thì ta có công thức tính tần số f = np.

sơ đồ máy phát điện 3 pha

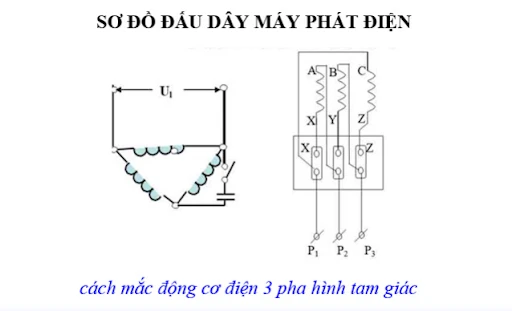

Sơ đồ đấu dây máy phát điện hình tam giác

sơ đồ máy phát điện xoay chiều 3 pha

Sơ đồ máy phát điện xoay chiều 3 pha chi tiết

Trong cách mắc này ta thấy:

- Theo sơ đồ máy phát điện xoay chiều 3 pha cần có 3 dây pha khi tải điện, không có dây trung hòa.

- Điện áp hiệu dụng được đặt vào mỗi tải sẽ là Ud.

Cách chuyển điện áp 3 pha sang nguồn điện 1 pha 220V

Trong trường hợp bạn muốn lấy nguồn điện 3 pha (380V) sang nguồn điện dân dụng 1 pha (220V), bạn chỉ cần sử dụng 2 dây điện. 1 dây bạn lấy nguồn từ 1 pha nóng và 1 dây còn lại sẽ lấy ở pha trung tính (dây mát). Lúc này, bạn sẽ đo nguồn ở 2 đầu điện ra sẽ được 220V.

Trên đây là sơ đồ máy phát điện xoay chiều 1 pha, 3 pha mà người dùng có thể tham khảo và thực hiện. Dù mắc mạch điện xoay chiều theo cách nào thì người dùng cũng cần phải đảm bảo tính chính xác tuyệt đối để thiết bị có thể vận hành trơn tru và hiệu quả, tránh được tình trạng chập cháy điện và những vấn đề liên quan đến tính mạng con người. Quý khách có nhu cầu mua máy phát điện chính hãng giá tốt vui lòng liên hệ Điện máy Yên Phát qua số hotline: 0966 631 546, nhân viên sẽ hỗ trợ tư vấn, lựa chọn sản phẩm phù hợp với yêu cầu sử dụng và điều kiện của quý khách hàng.
