Máy nén khí trục vít không dầu: Cấu tạo, Nguyên lý hoạt động

CEO Robert Chinh 2024-07-22 00:28:22 34

Các dòng máy nén khí trục vít không dầu ngày càng được ưu ái “tậu mua” trong nhiều ngành nghề như thực phẩm, dược phẩm… Thiết bị đặc trưng với kết cấu gọn nhẹ, dễ thao tác, chất lượng khí nén tinh khiết 100% đáp ứng từ A - Z mọi nhu cầu. Nếu đang quan tâm công cụ này nhưng còn lăn tăn về kết cấu, cách vận hành thì đừng bỏ qua bài viết dưới đây của Yên Phát.

1.  Máy nén khí trục vít không dầu là gì?

Máy nén trục vít không dầu là thiết bị có hiệu năng “đỉnh chóp”, giữ nhiệm vụ tăng áp suất, năng lượng của dòng khí lưu chuyển. Sau đó, nén lại, trữ kín khít trong bình chứa.

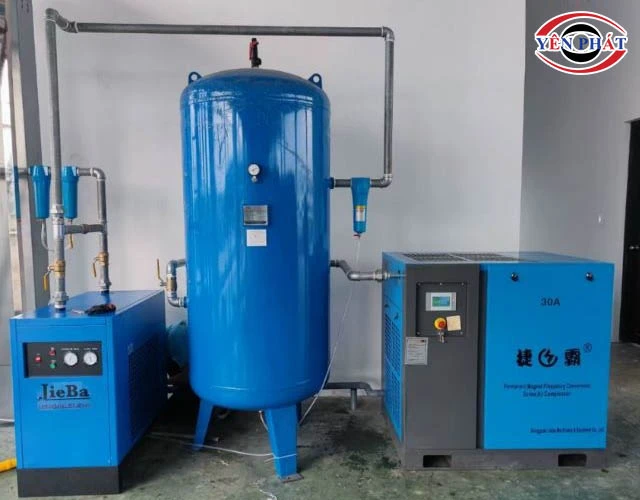

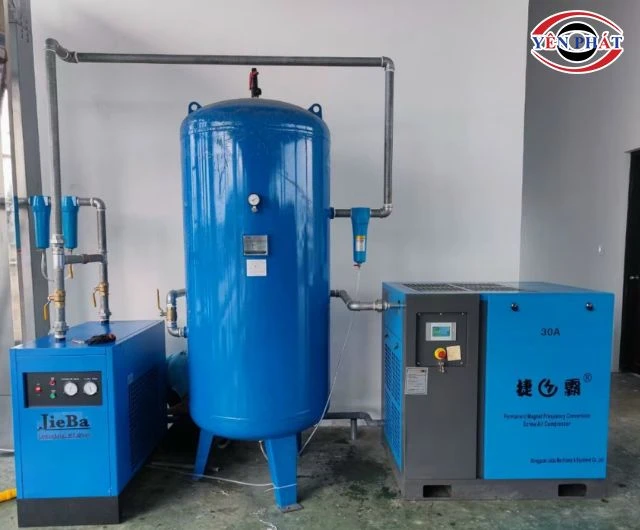

Máy nén khí trục vít không dầu

Công cụ thường được đổ vốn đầu tư cho các lĩnh vực yêu cầu khí có độ tinh khiết cao tới 100%, không độc hại.

Điểm đặc trưng của thiết bị là không lấy dầu để bôi trơn motor, trục khuỷu. Hệ thống được tiến hành làm mát thông qua các túi chứa nước khá độc đáo.

1.1 Cấp khí nén sạch tinh khiết 100%

Toàn bộ tiến trình khí nén vào ra không có hơi dầu nên khí đầu ra có độ tinh khiết tối ưu tới 100%. Sẵn sàng cung cấp cho nhiều máy móc mà không cần lọc lại.

1.2 Chi phí bảo dưỡng, điện năng ít

chất liệu bền bỉ

Các linh kiện máy khí nén được gia công với chất liệu bền bỉ số 1, chống hao mòn, han gỉ tối ưu, độ bền lên tới 5 - 10 năm.

Độ bền bỉ dài lâu khiến công cụ ít hư hỏng, không tốn chi phí bảo dưỡng, thay mới. Đặc biệt, điện năng hao phí ít hơn 40 - 60% so với các model lỗi thời khác.

1.3 Vận hành ổn định ở nhiều mức nhiệt độ

Thiết bị hoạt động nạp nén được ở nhiều mức nhiệt khác nhau, chạy ổn áp ở cả mức nhiệt khủng lên tới 400 - 500 độ C.

Các linh kiện cảm biến nhiệt, van an toàn được tích hợp hoàn hảo, có thể phát hiện dấu hiệu trục trặc, dừng tắt lặp tức để tránh sự cố.

1.4 Chạy êm hơn, độ ồn không đáng kể

vận hành êm ái

Motor có khả năng êm ái dù không bôi trơn bằng dầu, không phát ra tiếng ồn lớn gây khó chịu.

Đặc biệt, với công nghệ mới hiện đại, máy có thể dễ dàng bơm nạp liên tục từ 6 - 8h. Không cần tốn thời gian dừng nghỉ, làm mát.

2. Ứng dụng của máy nén hơi trục vít không dầu

Với lợi thế cung cấp khí nén sạch 100%, không lẫn bụi, tạp chất nên model trục vít không dầu được “ưu ái” dùng trong khá nhiều ngành:

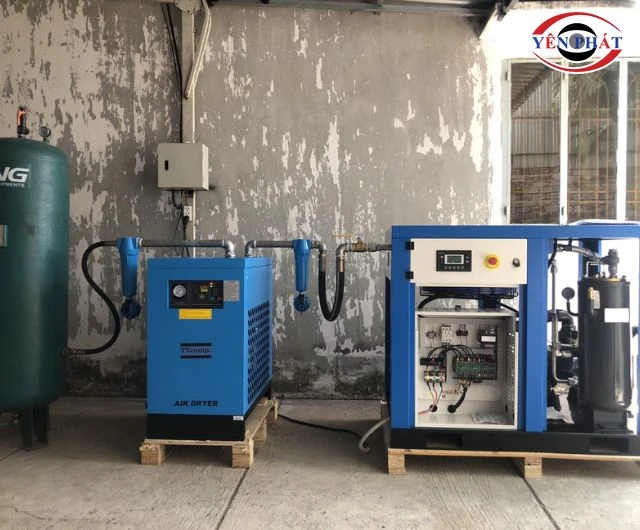

Ứng dụng máy nén hơi trục vít không dầu

  • Ngành dược phẩm: Đáp ứng lượng khí sạch để lên men kháng sinh, vận hành các máy tự động, đóng bao bì thuốc… Khí được nạp có độ tinh khiết tuyệt đối, không để sót lỗi nhỏ nào vì có liên quan tới tính mạng con người.
  • Ngành thực phẩm: Nạp khí từ A - Z cho các công đoạn như đóng gói, lên men, chiên nướng… Do đồ ăn, nước uống cũng vào cơ thể trực tiếp nên phải sạch sẽ hoàn toàn, không bụi bẩn, hóa chất gây hại.
  • Ngành hóa chất: Cung cấp khí cho việc lên men hóa chất, sục khí, hệ thống truyền động, điều khiển… mà không cần lo lắng bị hao mòn. Khí nén tinh khiết giúp hóa chất giữ được trạng thái nguyên bản, không bị biến đổi bởi dầu, nước hay chất nào khác.
  • Ngành điện tử: Nạp khí nén cho việc tạo khí nito, ngăn ngừa oxy hóa cho việc lắp bảng vi mạch, dây dẫn… giúp linh kiện điện tử bóng sáng.
  • Ngành dệt may: Bơm khí cho dây chuyền tải vải dệt, thực hiện kéo sợi, in màu, in họa tiết… đảm bảo hoạt động trơn tru, chất vải bền tốt.

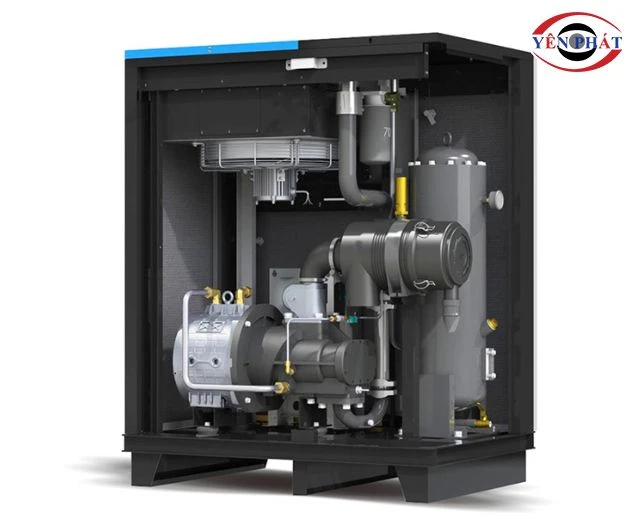

3. Cấu tạo máy bơm hơi trục vít không dầu

Model bơm nén trục vít không dầu được gia công từ hàng loạt các linh kiện riêng biệt, mỗi thứ sẽ có nhiệm vụ riêng:

  • Động cơ chính

Động cơ

Thường là động cơ 3 pha, có tần số khoảng 50Hz, được chế tạo theo công nghệ TEFC hoặc ODP tùy theo hãng sản xuất.

Motor vận hành giúp đẩy pít - tông trục vít khiến quá trình bơm nạp khí nén diễn ra trơn tru. Cần check thường xuyên, làm mát liên tục để không bị quá tải.

  • Đầu nén cấp 1, cấp 2

Đầu cấp 1 đặc trưng với áp suất thấp, nén ở mức 2 - 2.5 bar, có thể dễ dàng nén được khí nóng từ 160 - 180 độ C.

Ngược lại, đầu cấp 2 có thể nén dễ dàng ở mức áp suất cao, thay đổi tùy theo model nén khí. Nhưng dao động ở mức khủng lên tới 7 - 13 bar.

  • Hệ thống quạt giải nhiệt

Hệ thống quạt giải nhiệt

Quạt tản nhiệt là linh kiện đóng vai trò làm mát, “thổi bay” nhiệt nóng bức giúp khí đầu ra có nhiệt độ ổn định. Bơm nạp được ngay cho hệ thống máy móc.

  • Màn hình điều khiển

Toàn bộ các thông số áp suất, nhiệt độ, trạng thái vận hành sẽ hiển thị rõ ràng để kiểm soát, vặn chỉnh.

Trong trường hợp máy có dấu hiệu quá tải, công cụ sẽ tự động phát cảnh báo để người vận hành xử lý nhanh gọn, tránh rủi ro đáng tiếc.

Màn hình điều khiển

  • Hộp bánh răng

Bộ phận có thể điều khiển motor tự động, thiết kế hộp gọn nhẹ, được bôi trơn kỹ, độ ồn thấp giúp motor vận hành êm ái hơn.

  • Van xả nước

Van này có thể xả tự động nước ở bộ tách ra ngoài khi chạm ngưỡng giới hạn. Mức tối đa cần thải là bao nhiêu tùy theo người vận hành điều chỉnh.

  • Van điều áp

Van điều áp có kết cấu 1 chiều, có lắp lò xo cố định. Khi áp lực trong bình tách dầu đạt giới hạn sẽ bật lò xo để thoát khí, giảm áp suất.

Van điều áp

Ngoài ra, thiết kế van còn giúp bơm xả khí luôn đi theo 1 hướng cố định, không làm hỏng hóc linh kiện.

  • Lọc tách dầu

Bộ lọc tách dầu được thiết kế với vỏ bọc bằng thép, ở trong là lõi lọc có giấy thủy tinh để giữ đầu, hơi nén, tinh khiết 100%.

  • Cảm biến nhiệt

Linh kiện giúp cảm biến mức nhiệt, hiển thị cảnh cáo khi vượt ngưỡng. Tự động đưa model nén chạy không có tải cho tới khi nguội bớt.

Cảm biến nhiệt

Bộ phận được bố trí ngay đầu ra trục vít, đo mức nhiệt của dầu khi rời khỏi đầu nén. Nếu nóng quá sẽ đưa vào làm mát.

  • Cảm biến áp

Bộ phận giúp máy nén hơi chạy ổn định ở 1 dải áp suất được setup sẵn. Khi vượt ngưỡng cho phép sẽ lập tức đưa về trạng thái chạy không có tải.

4. Nguyên lý hoạt động máy nén khí trục vít không dầu

Từ kết cấu, model nén trục vít không dầu gần như tương tự 100% với dòng máy có dầu, bao gồm các công đoạn sau:

Nguyên lý hoạt động máy nén khí trục vít không dầu

  • Cửa nạp mở van hút khí ở bên ngoài tràn vào, tới giới hạn sẽ đóng lại.
  • Bộ lọc sẽ thổi bay toàn bộ bụi bẩn, chất thải
  • Khí đưa vào đầu nén cấp 1 tới mức 2.5 bar, mức nhiệt tầm 160 - 180 độ.
  • Tiếp tục đẩy khí tới bộ làm mát để hạ nhiệt, còn khoảng 25 - 30 độ.
  • Đưa tiếp vào linh kiện tách nước để loại thải toàn bộ nước ra khỏi hơi nén.
  • Kế tiếp đẩy tới đầu nén cấp 2, đưa áp suất lên tới 7 - 13 bar để cung ứng cho mọi ngành.
  • Hơi tiếp tục chuyền qua van 1 chiều, điều áp để ngăn không có khí quay ngược lại motor.
  • Dầu làm mát được bơm ra bể, tới hộp bánh răng để bôi vòng bi. Sau đó lọc dầu sẽ có tác dụng loại bỏ cặn bẩn.
  • Hơi nén được làm mát lần 2, tới khi đạt mức ổn định thì xả ra ngoài. Tiến trình này lặp đi lặp lại liên tục.

5. Top 4 hãng máy khí nén trục vít không dầu được đánh giá cao

Hiện không thiếu các hãng cung ứng model máy nén hơi trục vít, người mua thoải mái chốt đơn dựa theo nhu cầu. Trong đó không thể bỏ qua top 4 thương hiệu “ăn khách” hiện nay:

5.1 Hitachi

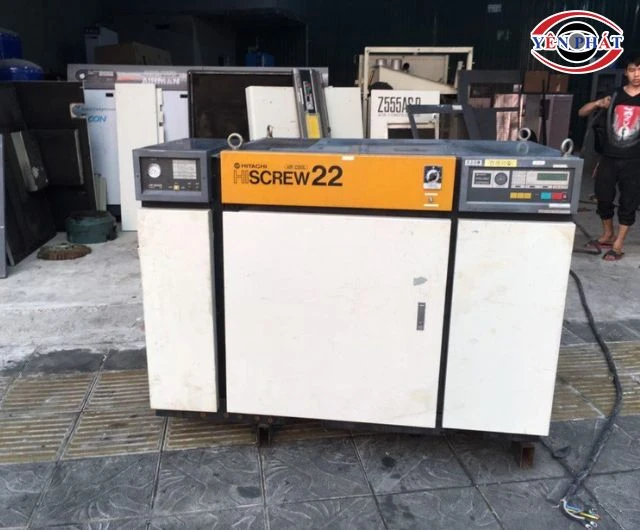

máy khí nén trục vít không dầu hatachi

Hitachi ra đời từ năm 1911, luôn lọt top các hãng nén khí hàng đầu thế giới và bán “cháy hàng” tại Việt Nam.

Chất lượng khí nén sạch 100%, tích hợp công nghệ dự báo áp suất tân tiến, giúp giảm hao phí năng lượng tới 50%. Giá thành các model phải chăng, hiệu năng ổn áp, có đủ mọi kích thước cho người mua chọn lựa.

5.2 Compkorea

Thương hiệu Compkorea không chỉ được tin dùng tại nội địa Hàn mà còn “phủ sóng” rộng ở Việt Nam. Đa số các model có công suất dao động từ 10 – 200HP.

Thiết kế máy được nghiên cứu kỹ lượng, ứng dụng công nghệ tân tiến tạo khí sạch an toàn. Phòng hờ mọi sự cố đáng tiếc khi vận hành.

5.3 Kobelco

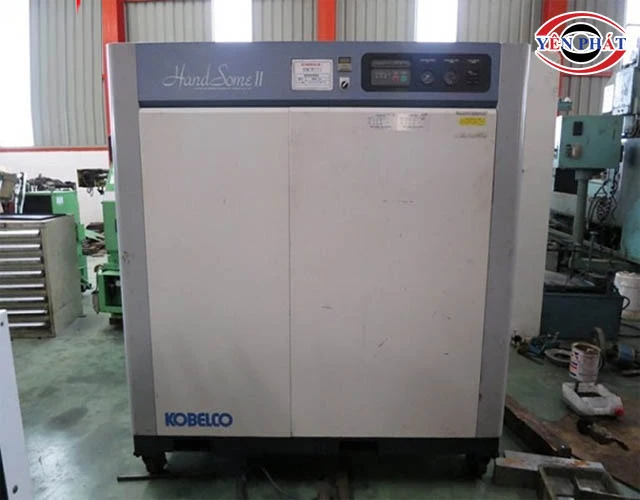

máy khí nén trục vít không dầu kobelco

Kobelco là hãng chính gốc Nhật Bản, đi đầu trong gia công các dòng máy nén khí chạy êm ái, thân thiện môi trường, giá “hời”.

Động cơ có hiệu suất khủng, chạy êm, không lo hư hỏng đột ngột. Không tốn nhiều chi phí bảo dưỡng, thay mới linh kiện nên được “săn đón” khá nồng nhiệt.

5.4 Atlas Copco

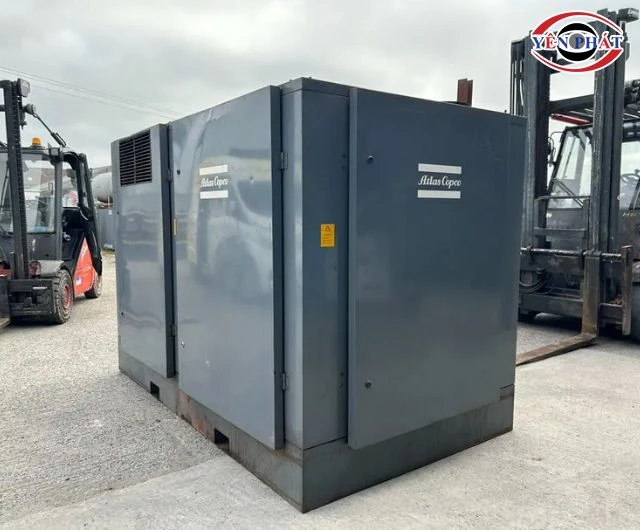

máy khí nén trục vít không dầu atlas copco

Atlas Copco là hãng có nguồn gốc Thụy Điển, hệ thống cung ứng trải rộng hơn 180 quốc gia. Với đủ dung tích, kiểu dáng, giá thành cho người mua chọn lựa.

Các dòng máy được kiểm định Class O với độ khí tinh khiết 100%, tiết kiệm điện 35%. Hiệu suất tối ưu dù vận hành liên tục 3 - 5 năm.

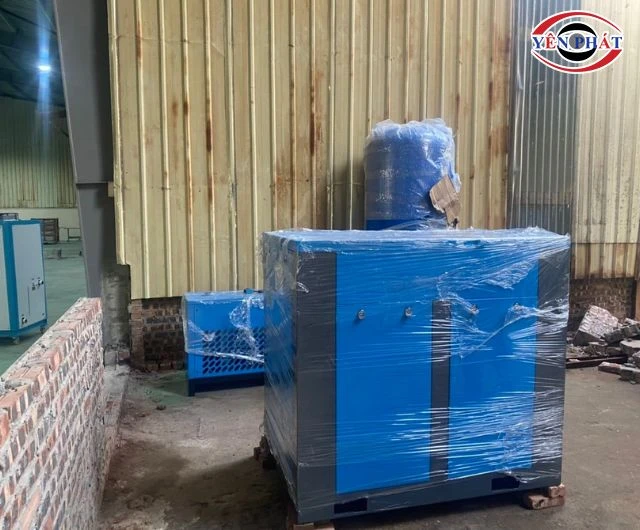

6. Địa chỉ bán máy nén hơi trục vít không dầu uy tín số #1

Điện máy Yên Phát có thâm niên hàng chục năm trong ngành cung ứng máy nén khí, đủ hãng, đủ dung tích… khách muốn mua mẫu nào cũng có. Đi kèm thiết bị là CĐBH chính hãng lên tới 1 năm, hỗ trợ kỹ thuật từ A - Z và vận chuyển tận tay.

Gọi ngay tới hotline của Yên Phát để nhận báo giá máy nén khí trục vít không dầu mới nhất,  “rinh” thiết bị liền tay và được giải đáp mọi vấn đề 24/7.
