Van tiết lưu khí nén: Cấu tạo, phân loại, ứng dụng từ A - Z

Van tiết lưu khí nén sở hữu khả năng điều phối áp suất đỉnh cao, loại bỏ hoàn toàn các va đập cơ học và đảm bảo nhịp độ vận hành luôn hoàn hảo. Đây chính là giải pháp kinh tế và kỹ thuật toàn diện giúp mọi dây chuyền sản xuất bứt phá giới hạn về độ bền và sự ổn định.

1. Làm rõ van tiết lưu khí nén là gì?

Van tiết lưu khí nén là một thiết bị điều khiển dòng chảy thông minh, cho phép người dùng chủ động thay đổi thời gian và lưu lượng khí nén trong hệ thống.

Thông qua cơ chế thu hẹp hoặc mở rộng khoang chứa khí, van tạo ra một lực cản định định để "siết" hoặc "mở" tốc độ của bộ truyền động.

Sự đa dạng về hình dáng và kích cỡ giúp loại van này trở thành giải pháp lắp đặt hoàn hảo, ngay cả trong những không gian máy móc chật hẹp và phức tạp nhất. Từ sản xuất tự động, máy đóng gói, máy ép cho đến robot công nghiệp…

Van tiết lưu khí nén tiếng anh là gì? Đó là Pneumatic Throttle Valve.

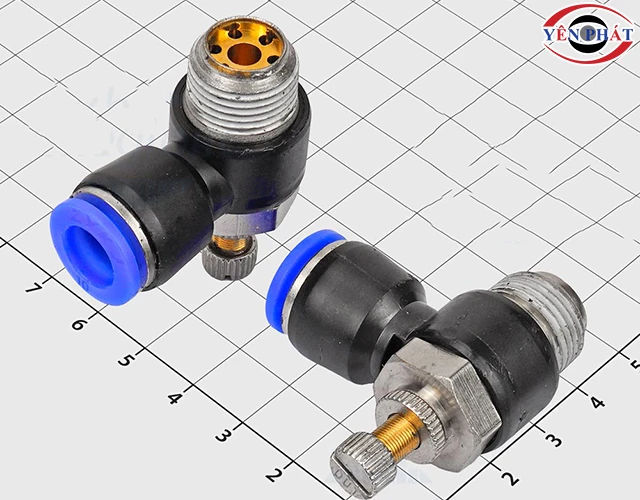

2. Thông số kỹ thuật cơ bản của van tiết lưu khí nén

Van tiết lưu khí nén được sản xuất với nhiều thông số và cấu hình khác nhau để đáp ứng đa dạng nhu cầu lắp đặt. Tùy từng dòng sản phẩm và NSX, các thông số có thể thay đổi nhưng nhìn chung vẫn xoay quanh các yếu tố sau:

3. Thành phần chính của van tiết lưu khí nén

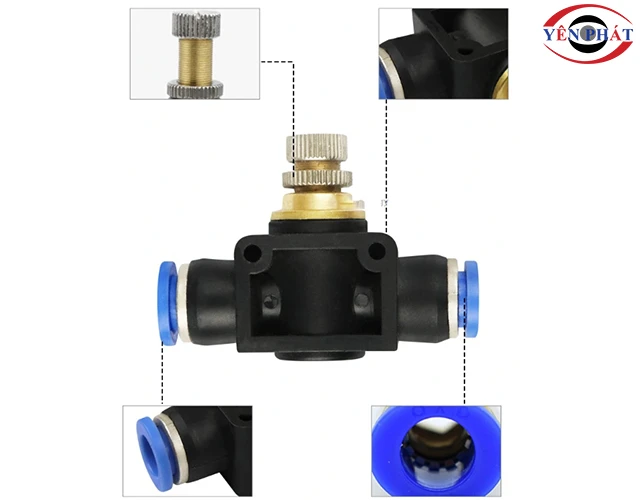

Mỗi bộ phận trong van đều đảm nhận 1 chức năng riêng, phối hợp với nhau để kiểm soát dòng khí nén trong hệ thống. Cấu tạo cơ bản của van thường gồm các thành phần sau:

• Nút điều chỉnh: Cho phép người dùng tùy chỉnh lưu lượng khí nén đi qua bằng cách thay đổi độ mở của lỗ tiết lưu. Nhờ đó, tốc độ hoạt động của thiết bị khí nén được kiểm soát.
• Ốc vít điều chỉnh: Có nhiệm vụ cố định vị trí của nút điều chỉnh, cho phép tinh chỉnh độ nén hoặc tốc độ dòng khí theo nhu cầu sử dụng.
• Vòng kẹp: Cố định trục piston, đảm bảo chuyển động của bộ phận này ổn định và chính xác.
• Trục piston: Là bộ phận liên kết với cơ cấu truyền động, tác động trực tiếp đến áp suất và quá trình điều tiết khí nén trong hệ thống.
• Chốt cố định: Lắp đặt bên trong thân van, giữ chặt các chi tiết cơ khí, tránh xê dịch hoặc lỏng lẻo khi lắp đặt và sử dụng.
• Ngoàm cố định: Giữ các bộ phận bên trong van luôn đúng vị trí, giúp kết cấu tổng thể van luôn cố định khi làm việc.
• Gioăng kín (gioăng chỉ): Đóng vai trò như lớp đệm kín, tăng độ kín khít giữa các chi tiết và hạn chế rò rỉ lưu chất khi van làm việc trong điều kiện áp suất lớn.
• Vòng hãm: Sử dụng để giữ cố định ống trượt, hạn chế tình trạng tụt hoặc xê dịch.
• Vòng làm kín: Bố trí ở khu vực đầu vào của van, ngăn chặn tình trạng rò rỉ khí và tăng độ kín giữa các chi tiết lắp ghép.
• Ống trượt: Là bộ phận dẫn hướng, kết nối với đường ống khí nén và hỗ trợ quá trình lưu thông khí bên trong van.
• Thân van: Bao bọc và liên kết toàn bộ các chi tiết bên trong, chế tạo từ nhựa kỹ thuật, hợp kim nhôm, đồng hoặc inox. Trên thân van có các cổng kết nối ren, đầu vào dùng để kết nối với ống khí nén còn đầu ra kết nối với thiết bị sử dụng khí, cơ cấu chuyển động. Phía trên van tích hợp với nút điều chỉnh để thay đổi lượng khí đi qua van.

4. Cơ chế hoạt động của van tiết lưu khí nén

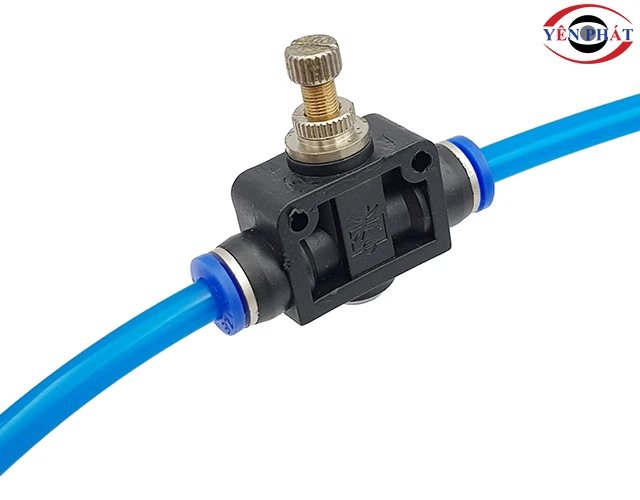

Nguyên lý vận hành của van tiết lưu khí nén là sự kết hợp hoàn hảo giữa cơ khí chính xác và động lực học chất lưu. Trung tâm của quá trình này chính là hệ thống núm vặn điều chỉnh - cơ cấu cho phép người dùng can thiệp trực tiếp vào “huyết mạch” của dòng khí.

Khi ta xoay núm vặn, trục piston bên trong sẽ hạ thấp dần và ép chặt vào bệ đỡ. Thao tác này trực tiếp làm thu hẹp khe hở thông khí, tạo ra một "nút thắt" nhân tạo ngay trong thân van.

Dòng khí nén từ đầu vào buộc phải len lỏi qua khe hở hẹp giữa piston và bệ đỡ trước khi thoát ra ngoài. Khe hở càng nhỏ, lực cản càng lớn, lưu lượng khí càng bị kìm hãm, giúp người dùng làm chủ hoàn toàn tốc độ dòng chảy theo nhu cầu thực tế.

5. Các loại van tiết lưu khí nén phổ biến hiện nay

5.1. Dựa theo cấu tạo

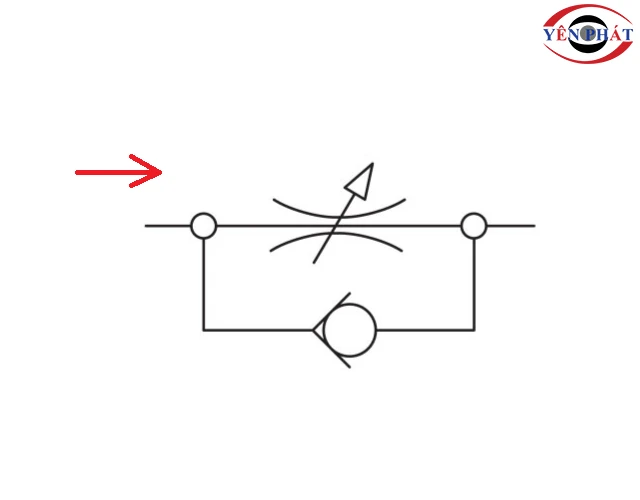

• Van tiết lưu một chiều

Là loại van được sử dụng nhiều trong hệ thống khí nén. Cho phép điều chỉnh lưu lượng khí theo 1 hướng nhất định, trong khi chiều ngược lại khí có thể đi tự do mà không bị cản trở.

Van tiết lưu khí nén 1 chiều thường được dùng để điều khiển tốc độ xi lanh khí nén khi đi ra hoặc thu về giúp quá trình chuyển động diễn ra mượt mà và chuẩn xác.

• Van tiết lưu 2 chiều khí nén

Có khả năng điều chỉnh lưu lượng khí nén theo cả 2 hướng của dòng chảy. Nhờ đó, tốc độ chuyển động của cơ cấu được kiểm soát ở 2 chiều tiến và lùi. Van tiết lưu 2 chiều được dùng nhiều trong hệ thống yêu cầu độ ổn định và kiểm soát tốc độ chặt chẽ.

5.2. Dựa theo lắp đặt

• Van tiết lưu ren ngoài (SL)

Là kiểu van có thiết kế đầu ren ngoài, kết nối trực tiếp với các thiết bị khí nén như van điện tử, xi lanh hoặc bộ lọc khí. Cấu tạo đơn giản, dễ lắp đặt, tháo rời và thay thế; phù hợp với hệ thống khí nén tiêu chuẩn.

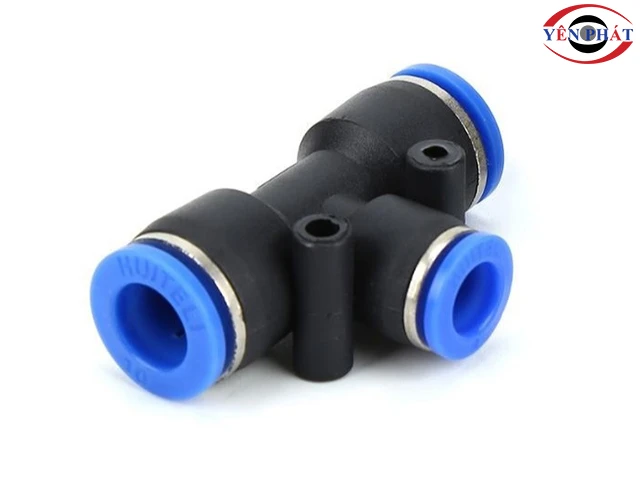

• Van tiết lưu chữ T (ESL)

Thiết kế dạng kết nối 3 ngã, giúp phân nhánh hoặc điều tiết lưu lượng khí trong nhiều hướng khác nhau. Nhờ đó, van thường được sử dụng trong hệ thống khí nén có mạch dẫn khí phức tạp hoặc cần chia dòng linh hoạt.

• Van tiết lưu điều khiển nhanh

Là loại van được tối ưu cho hệ thống yêu cầu điều chỉnh tốc độ dòng khí nhanh và chính xác. Thiết kế van thuận tiện cho thao tác điều khiển người dùng, đảm bảo phản hồi nhanh khi lưu lượng khí thay đổi. Chuyên dùng trong dây chuyền sản xuất tự động và thiết bị cần kiểm soát tốc độ liên tục.

6. Chức năng, nhiệm vụ của van tiết lưu khí nén

Không chỉ đơn thuần là linh kiện nối kết, van tiết lưu khí nén đóng vai trò hạt nhân điều khiển, đảm bảo mọi chuyển động cơ khí đều diễn ra dưới sự kiểm soát tuyệt đối.

• Làm chủ tốc độ, điều phối lưu lượng:

Nhiệm vụ cốt lõi của van là cho phép người dùng tùy biến “độ mở” của dòng khí. Thông qua núm vặn tinh chỉnh, bạn có thể tăng tốc hoặc kìm hãm lượng khí đi qua với độ chính xác cực cao, đáp ứng hoàn hảo yêu cầu khắt khe của từng giai đoạn vận hành.

Thiết lập “nhịp” cho chu trình tự động hóa:

Trong các dây chuyền phức tạp, van tiết lưu khí nén được ứng dụng để tạo ra các khoảng trễ thời gian (delay) có chủ đích. Đây là yếu tố sống còn để các thiết bị hoạt động theo đúng trình tự logic, giúp hệ thống vận hành thông minh mà không cần đến nhiều linh kiện điện tử hỗ trợ.

• Bảo vệ thiết bị & tiết kiệm phí vận hành:

Việc kiểm soát lưu lượng tối ưu giúp giảm thiểu lực ma sát và va chạm, từ đó kéo dài tuổi thọ cho xi lanh và van điện từ. Khi lượng khí nén được sử dụng vừa đủ cho nhu cầu thực tế, doanh nghiệp sẽ cắt giảm được đáng kể lượng khí lãng phí, tối ưu hóa chi phí điện năng cho máy nén khí.

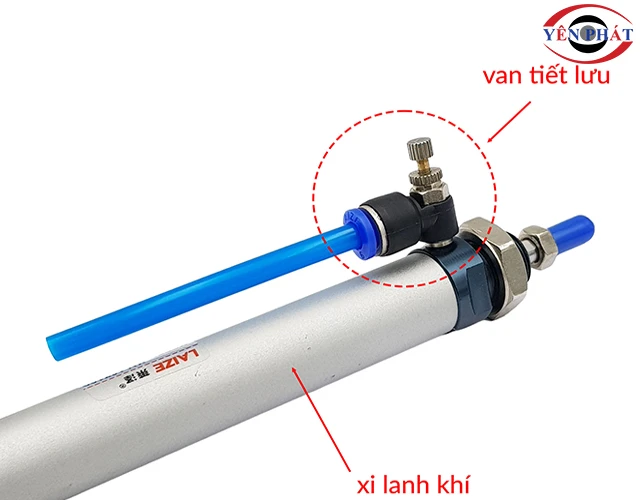

• Kiểm soát hành trình xi lanh, chống va đập cơ học:

Bằng cách lắp đặt trực tiếp tại đầu cấp hoặc thoát khí, van tiết lưu điều chỉnh khí nén giúp làm chủ tốc độ đóng/mở của xi lanh. Loại bỏ hoàn toàn tình trạng chuyển động quá nhanh dẫn đến va đập mạnh, đảm bảo các piston hoạt động êm ái, nhịp nhàng và chuẩn xác.

• Cân bằng áp suất của hệ thống đa tầng:

Đối với hệ thống sử dụng nhiều xi lanh cùng lúc, van tiết lưu đóng vai trò phân phối khí đồng đều. Hóa giải tình trạng áp lực không đồng nhất, đảm bảo các nhánh khí hoạt động đồng bộ, tránh sai lệch vị trí trong quá trình sản xuất.

7. Ứng dụng thực tế của van tiết lưu khí nén

Với khả năng điều tiết lưu lượng khí nén chuẩn xác, chi tiết van trở thành mắt xích quan trọng trong:

• Ngành sản xuất và lắp ráp: Dùng trong dây chuyền lắp ráp linh kiện, máy ép, máy đẩy sản phẩm để điều chỉnh tốc độ của xi lanh và cơ cấu chuyển động.

• Ngành đóng gói và chế biến thực phẩm: Lắp đặt trong máy đóng gói, chiết rót, dán nhãn để kiểm soát tốc độ chuyển động của bộ phận kẹp, đẩy hoặc gắp sản phẩm.

• Ngành điện - điện tử: Ứng dụng trong thiết bị lắp ráp linh kiện - robot gắp - đặt sản phẩm để giảm rung lắc và kiểm soát chuyển động chính xác, hạn chế lỗi.

• Ngành cơ khí và chế tạo máy: Dùng trong hệ thống máy công nghiệp để điều tiết lượng khí cấp cho cơ cấu chấp hành, giúp máy hoạt động êm ái và ổn định.

• Ngành tự động hóa và robot công nghiệp: Được lắp trong các hệ thống robot hoặc cơ cấu pick & place để kiểm soát tốc độ di chuyển và giảm xung lực khi thao tác.
• Ngành sản xuất bao bì, in ấn: Điều chỉnh tốc độ hoạt động của các cơ cấu đẩy giấy, kẹp sản phẩm hoặc phân loại, đảm bảo quá trình vận hành trơn tru và hạn chế sai lệch.

8. Đặc điểm nhận diện của van tiết lưu khí nén

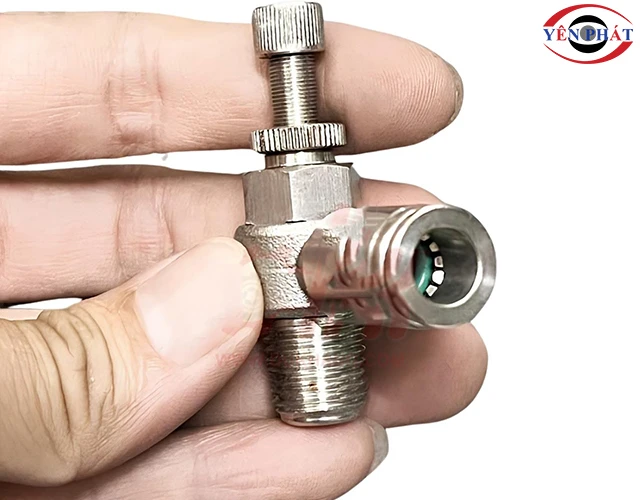

8.1. Kiểu dáng gọn, tương thích cao

Thiết kế dạng ren ngoài kết hợp đầu nối nhanh (push - in), van tiết lưu điều chỉnh khí nén là giải pháp hoàn hảo cho hệ thống có không gian lắp đặt chật hẹp. Chỉ cần thao tác ấn nhẹ ống hơi, vào đầu gài là hệ thống sẵn sàng vận hành.

Đầy đủ các loại chuẩn ren từ M5 đến 1/2″ và kích thước lỗ ống từ Φ4mm đến Φ16mm, van dễ dàng lắp đặt trực tiếp lên xi lanh, van điện từ hay tủ điều khiển PLC mà không cần thêm bộ chuyển đổi phức tạp.

8.2. Điều chỉnh lưu lượng khí linh hoạt

Trên thân van có núm vặn vi chỉnh bằng hợp kim hoặc inox sáng bóng.

Núm vặn cho phép điều chỉnh tăng - giảm lưu lượng cực kỳ nhạy bén, không gây hiện tượng giật hay khựng. Giúp xi lanh chuyển động nhịp nhàng theo đúng ý đồ kỹ thuật.

Ký hiệu trên van luôn rõ ràng, chỉ hướng dòng chảy giúp KTV nhận diện nhanh hướng tiết lưu để tránh sai sót.

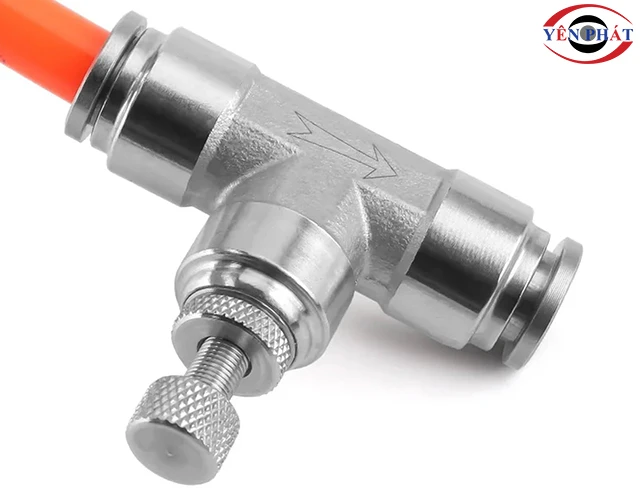

8.3. Làm từ vật liệu bền chắc, kháng ăn mòn

Van tiết lưu được chế tác từ sự kết hợp của những vật liệu tối ưu nhất để đối phó với môi trường khắc nghiệt. Thân van nhựa kỹ thuật siêu cứng, chịu va đập và chịu nhiệt lên đến 80 độ C, đảm bảo không biến dạng dưới áp suất 1.0Mpa.

Chân ren được gia công từ inox, kim loại hoặc đồng thau phủ niken chống gỉ sét, kháng ăn mòn hiệu quả ngay trong môi trường ẩm ướt hoặc có hơi dầu.

8.4. Công nghệ chống rò rỉ khí đỉnh cao

Sự hiện diện của hệ thống gioăng kín tích hợp bên trong, đảm bảo kín khí hoàn toàn, duy trì áp suất ổn định cho toàn hệ thống. Điều này không chỉ giúp tiết kiệm năng lượng máy nén không khí mà còn an toàn tuyệt đối. Loại bỏ tình trạng sụt áp đột ngột làm sai lệch chu trình máy.

8.5. Tăng khả năng bảo vệ hệ thống toàn diện

Bằng cách kiểm soát tốc độ hành trình, van tiết lưu khí nén đóng vai trò như một "bộ giảm chấn" gián tiếp. Việc giảm lực va chạm khi piston về đích giúp bảo vệ xi lanh và khung máy khỏi các hư hỏng cơ khí, từ đó kéo dài tuổi thọ thiết bị và tiết kiệm tối đa chi phí bảo trì cho doanh nghiệp.

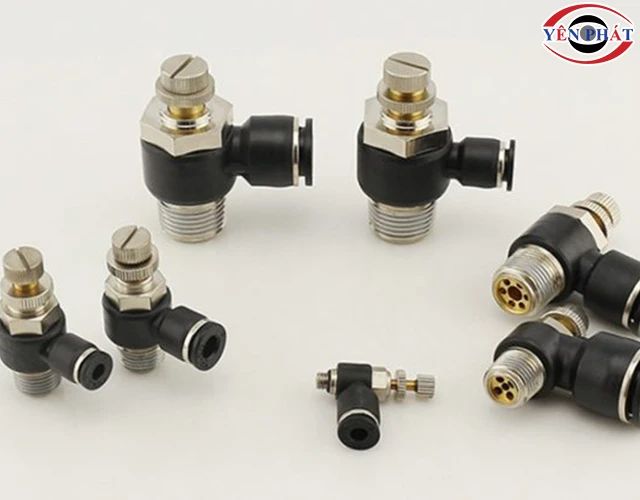

9. Khuyến nghị khi sử dụng van tiết lưu khí nén

Chỉ cần lắp sai cách hoặc điều chỉnh không đúng kỹ thuật, van tiết lưu khí nén sẽ hoạt động kém hiệu quả. Vì thế, Yên Phát khuyên bạn cần ghi nhớ 1 số điểm quan trọng khi sử dụng sau:

• Chọn van tiết lưu theo công suất máy nén, chuẩn kích thước để hạn chế lắp đặt khó khăn và giảm hiệu quả điều tiết dòng khí.
• Đảm bảo lắp đúng hướng dòng khí vận hành. Lắp sai hướng, lưu lượng khí có thể bị cản trở hoặc không điều chỉnh được.
• Siết ren vừa đủ để tránh hỏng kết cấu van (nứt thân van, mòn ren) gây khó khăn khi cần tháo lắp để bảo trì.
• Tinh chỉnh lưu lượng từng bước nhỏ để kiểm soát tốc độ dòng khí, tránh vặn quá mạnh hoặc vượt giới hạn thiết kế, có thể làm hỏng cơ cấu điều chỉnh.
• Đảm bảo đầu ống và hệ thống khí sạch, tránh làm hư gioăng làm kín và rò rỉ khí nén.
• Không vận hành quá giới hạn kỹ thuật của van khiến thiết bị nhanh xuống cấp hoặc phát sinh sự cố.
• Chủ động kiểm tra và bảo trì định kỳ để duy trì hiệu suất hoạt động và kéo dài tuổi thọ van khí nén.

Van tiết lưu khí nén - chìa khóa kiểm soát chuyển động trong hệ thống tự động hóa. Khi lựa chọn đúng thông số và sử dụng đúng kỹ thuật, thiết bị giúp dây chuyền hoạt động mượt mà, giảm hao mòn và nâng cao hiệu quả sản xuất.
