Piston thủy lực: Review ưu, nhược điểm, các loại phổ biến

Piston thủy lực làm việc trong môi trường áp suất cao, thường xuyên chịu tải nặng. Đây là bộ phận cơ khí quyết định độ chính xác của quá trình nâng, ép, đẩy và độ bền của hệ thống.

1. Tổng quan về piston thủy lực

Piston thủy lực là phần cốt lõi của hệ thống truyền động thủy lực. Chúng di chuyển trong ống xi lanh, thực hiện nhiệm vụ biến năng lượng chất lỏng thành lực chuyển động tịnh tiến.

Bộ phận này hoạt động dựa trên định luật Pascal: Áp suất tác động lên chất lỏng kín sẽ được truyền đi nguyên vẹn theo mọi hướng.

Nhờ động cơ điện, chất lỏng (dầu thủy lực) được đưa vào xi lanh với áp suất cao, tạo lực tác động vào bề mặt piston. Hiện tượng này làm piston di chuyển theo hướng xác định và sinh ra lực lớn gấp nhiều lần so với lực ban đầu.

Để hoàn thành tốt vai trò, piston thủy lực cần chịu được áp suất lên tới hàng trăm, hàng nghìn bar. Đồng thời phải được thiết kế kín tuyệt đối, không rò rỉ.

Vì thế, người ta thường sử dụng thép hoặc gang dày, chắc để chế tạo. Phần quan trọng nhất là bộ phớt thường làm từ cao su tổng hợp hoặc teflon.

2. Cấu tạo, nguyên lý vận hành cơ bản của hệ thống piston thủy lực

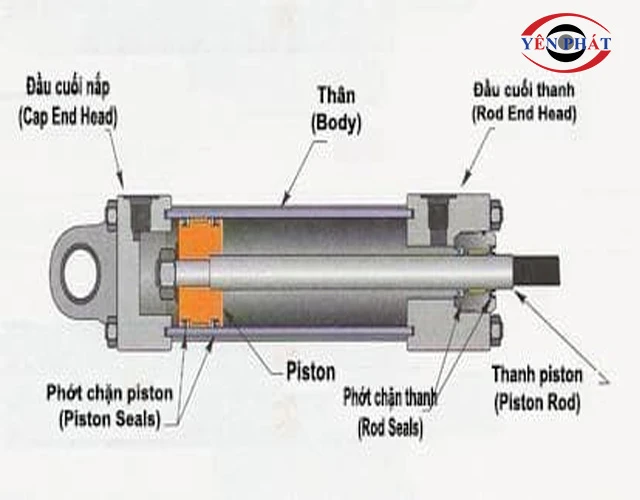

2.1. Cấu tạo chung

Nói một cách đầy đủ về cấu tạo của piston thủy lực, cần kể đến những bộ phận sau:

• Xi lanh thủy lực: Là phần vỏ ngoài, thường được chế tạo từ thép hợp kim có độ bền cao. Bề mặt trong được gia công chính xác để giảm ma sát và mài mòn do chuyển động của piston.
• Piston: Bộ phận chính, chuyển động tịnh tiến bên trong xi lanh, có nhiệm vụ tiếp nhận áp suất dầu và biến nó thành lực đẩy hoặc kéo.
• Thanh trục piston: Gắn liền với piston, có nhiệm vụ truyền lực từ bên trong xi lanh ra cơ cấu làm việc bên ngoài. Phần này cần đảm bảo độ cứng, độ thẳng và khả năng chịu tải.
• Phớt làm kín: Giúp ngăn dầu thủy lực rò ra ngoài và duy trì áp suất trong xi lanh luôn ở mức ổn định.
• Nắp xi lanh và vòng dẫn hướng: Cố định các chi tiết bên trong, đồng thời định hướng cho chuyển động của thanh piston, giảm rung lắc.
• Cổng cấp - xả dầu: Là vị trí kết nối với đường ống thủy lực, cho phép dầu đi vào hoặc thoát ra khỏi xi lanh. Nhờ đó điều hướng và tốc độ cho piston.

2.2. Nguyên lý vận hành

Khi hệ thống khởi động, bơm thủy lực sẽ đẩy dầu vào bên trong xi lanh thông qua cổng cấp dầu. Áp suất của dầu tăng lên và tác động trực tiếp lên bề mặt piston.

Do dầu gần như không nén được nên toàn bộ áp suất này được chuyển hóa thành lực đẩy. Nó khiến piston tịnh tiến theo 1 hướng cụ thể. Lực sinh ra phụ thuộc vào áp suất dầu và diện tích bề mặt piston.

Khi cần thay đổi chiều chuyển động, van điều khiển sẽ điều hướng dòng dầu sang phía đối diện của piston. Áp suất lúc này tác động ngược lại, khiến piston di chuyển theo chiều đối nghịch.

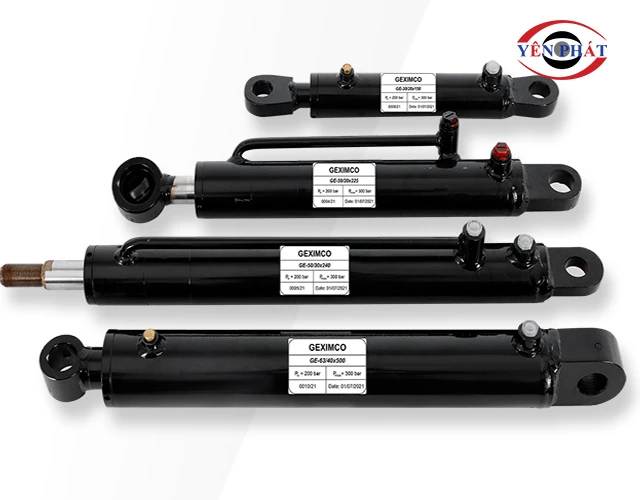

3. Các loại piston thủy lực phổ biến

Dựa trên nguyên lý làm việc và cách thức tác động của áp suất dầu, piston thủy lực được chia thành hai loại cơ bản:

• Piston tác động đơn: Chỉ sử dụng áp suất dầu để tạo lực theo một chiều duy nhất. Khi dầu thủy lực được bơm vào xi lanh, piston sẽ di chuyển và thực hiện công việc. Chiều hồi về của piston thường dựa vào trọng lực, lò xo hoặc tải trọng bên ngoài.
• Piston tác động kép: Hoạt động dựa trên áp suất dầu tác động luân phiên ở cả hai phía của piston. Dầu thủy lực được cấp vào từng buồng xi lanh theo chu kỳ, giúp piston chủ động di chuyển theo cả chiều tiến/lùi mà không phụ thuộc vào yếu tố bên ngoài.

4. Review ưu, nhược điểm của piston thủy lực

4.1. Ưu điểm

Piston thủy lực sở hữu nhiều ưu điểm vượt trội so với cơ cấu cơ khí thông thường.

• Tạo lực lớn, ổn định: Nhờ nguyên lý truyền áp suất của chất lỏng, piston thủy lực khuếch đại lực hiệu quả, cho phép ứng dụng để nâng, ép và đẩy tải trọng lớn.
• Kiểm soát chuyển động chuẩn: Thông qua van điều khiển, dễ dàng điều chỉnh lực, tốc độ và hành trình piston như ý muốn.
• Vận hành êm, ít rung: So với truyền động cơ khí, piston thủy lực ít va đập, ma sát hơn nên hoạt động mượt, êm ái.
• Dễ tích hợp: Do kết cấu gọn gàng, bộ phận này dễ dàng lắp đặt vào các hệ thống khác nhau, đặc biệt là dây chuyền tự động, thiết bị công nghiệp.
• Độ bền cao: Nếu chọn đúng loại, dùng dầu thủy lực phù hợp và bảo trì định kỳ, piston thủy lực có thể hoạt động rất lâu trong môi trường khắc nghiệt.

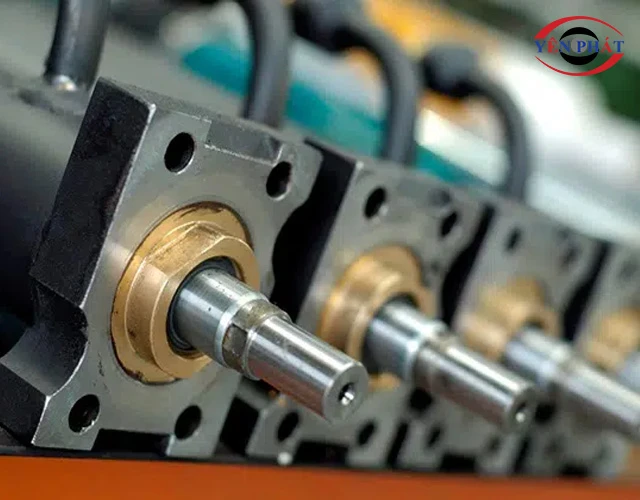

4.2 Nhược điểm

Do đặc thù sử dụng chất lỏng và yêu cầu kỹ thuật cao, piston thủy lực tồn tại một số hạn chế nhất định:

• Phụ thuộc chất lượng dầu: Dầu bẩn, xuống cấp, sai loại có thể làm giảm hiệu suất truyền lực, gây mài mòn piston và phớt.
• Nguy cơ rò rỉ dầu: Nếu phớt bị mòn, lắp đặt sai kỹ thuật hoặc chịu áp suất vượt mức cho phép, tình trạng rò rỉ dễ xuất hiện.
• Chi phí bảo dưỡng cao: So với một số cơ cấu cơ khí đơn giản, piston thủy lực đòi hỏi bảo dưỡng định kỳ, thay dầu và kiểm tra phớt nghiêm ngặt. Do vậy, chi phí bảo dưỡng lâu dài thường khá cao.
• Yêu cầu kỹ thuật: Việc lắp sai lệch, chọn piston không phù hợp hoặc vận hành quá tải sẽ ảnh hưởng trực tiếp đến tuổi thọ, độ an toàn của hệ thống.
• Nhạy cảm với môi trường: Nhiệt độ quá cao, bụi bẩn có thể làm giảm độ bền của piston và các chi tiết liên quan.

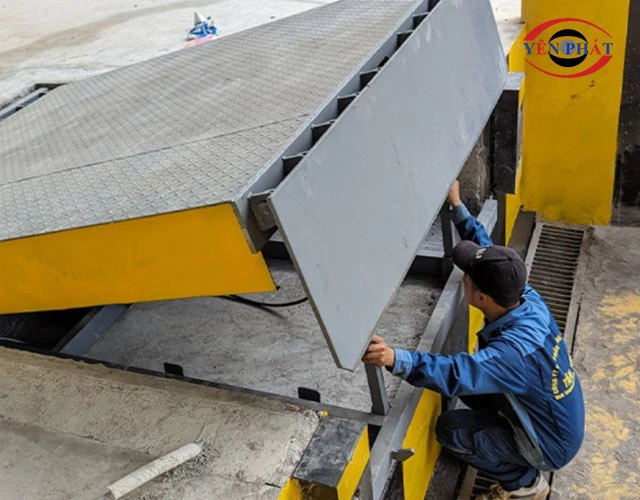

5. Ứng dụng của piston thủy lực trong các ngành nghề

Hiểu rõ cấu tạo, ưu, nhược điểm và cách thức vận hành của piston thủy lực, người ta đã ứng dụng sản phẩm vào nhiều ngành nghề.

• Gia công cơ khí: Piston thủy lực là bộ phận then chốt trong máy ép thủy lực, máy dập, máy uốn kim loại, máy cắt. Nhờ có piston mà lực các máy mạnh, đều, chính xác hơn.
• Xây dựng, khai thác: Trong máy xúc, cần cẩu, máy khoan, piston thủy lực đảm nhiệm chức năng nâng, hạ và điều khiển các bộ phận làm việc với tải trọng lớn.
• Nông nghiệp hiện đại: Linh kiện được lắp vào máy kéo, máy thu hoạch, hệ thống nâng hạ nông cụ, giúp tăng hiệu suất lao động, giảm sức người.
• Giao thông, vận tải: Các hệ thống phanh, cơ cấu nâng hạ thùng xe ben, xe quét đường ngồi lái, xe chuyên dụng đều có sự góp mặt của chi tiết này.
• Sản xuất tự động: Linh kiện trực tiếp kiểm soát chuyển động tuyến tính của dây chuyền, robot công nghiệp và hệ thống đóng gói.

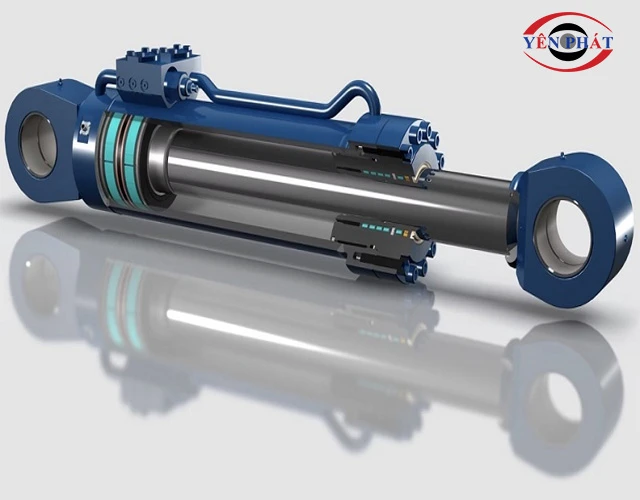

6. Kinh nghiệm vận hành, bảo trì piston thủy lực hiệu quả

Các kỹ thuật viên tại Yên Phát đã tổng hợp được những kinh nghiệm thực tế hữu ích, giúp việc sử dụng piston thủy lực hiệu quả hơn.

• Dùng dầu tiêu chuẩn: Chọn dầu đúng với yêu cầu kỹ thuật của hệ thống, đảm bảo độ nhớt, khả năng chịu nhiệt. Đồng thời thay dầu định kỳ để lọc bỏ tạp chất, tránh làm phớt, piston bị ảnh hưởng.
• Thay phớt đúng lúc: Phớt là bộ phận dễ hao mòn nhất và dễ dẫn đến rò rỉ. Cần thay thế kịp thời, tránh để hư hỏng lan sang chi tiết khác.
• Vận hành đúng mức: Việc cho hệ thống làm việc quá tải lâu ngày dễ làm biến dạng, cong thanh piston hoặc hỏng xi lanh.
• Vệ sinh hệ thống: Bụi bẩn, nước hoặc mạt kim loại xâm nhập vào hệ thống sẽ làm giảm độ kín và tăng tốc độ mài mòn. Cần làm sạch thường xuyên.
• Bảo dưỡng định kỳ: Đối với các phần xi lanh, đường ống, van và bơm thủy lực.

Nói tóm lại, piston thủy lực giữ vai trò nền tảng trong hệ thống. Nắm vững bản chất hoạt động, lựa chọn và khai thác đúng cách, sản phẩm sẽ cho giá trị dài lâu.
