Tháp giải nhiệt đối lưu tự nhiên: Đặc điểm, ứng dụng từ A-Z

Không sử dụng quạt, tháp giải nhiệt đối lưu tự nhiên liệu có thực sự vận hành tiết kiệm? Cùng phân tích những lợi thế, giới hạn về chi phí, mặt bằng và hiệu quả làm mát để hiểu rõ về thiết bị.

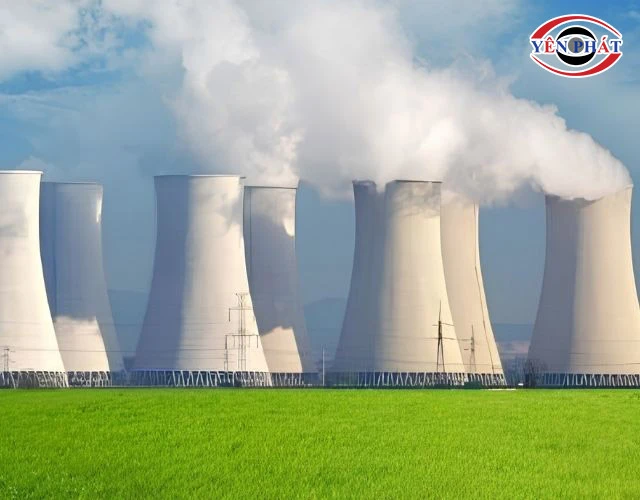

1. Định nghĩa tháp giải nhiệt đối lưu tự nhiên là gì?

Tháp giải nhiệt đối lưu tự nhiên là thiết bị công nghiệp, được sử dụng để làm mát nước nóng. Dựa trên kiểu dáng, người ta còn gọi sản phẩm này là tháp hypebol.

Thiết bị không dùng quạt công suất lớn để tạo luồng khí. Hoạt động làm mát dựa trên hiệu ứng lực nổi và hiệu ứng ống khói.

Khi không khí bên trong tháp nóng, độ ẩm cao, mật độ khí sẽ thấp hơn môi trường xung quanh. Sự chênh lệch này tạo ra lực thúc đẩy dòng khí chuyển động lên cao.

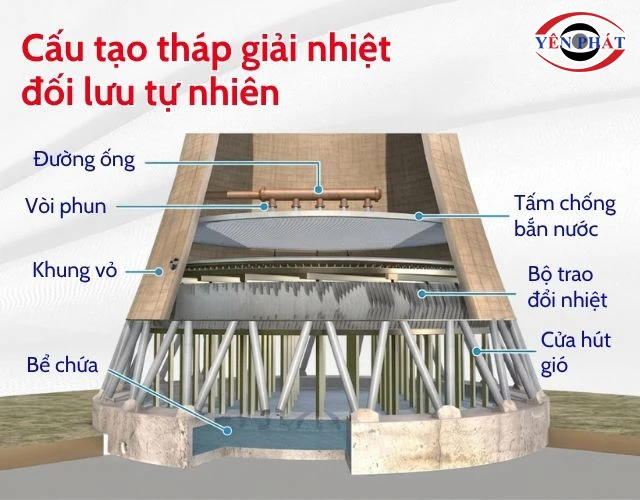

2. Các bộ phận cấu thành tháp giải nhiệt đối lưu tự nhiên

Những thành phần sau đây là chi tiết chính, có vai trò quan trọng trong tháp.

• Khung vỏ: Dạng hypebol, đặc trưng, có kích thước lớn, có thể tới 200m, thường làm từ bê tông cốt thép.
• Cửa lấy gió: Ở quanh chân đế của tháp giải nhiệt, cho phép không khí tươi mát từ ngoài tự động tràn vào trong.
• Đường ống: Đưa nước nóng từ thiết bị cần làm mát đến bộ phận phân phối nước trong tháp. Trên đường ống tích hợp mối nối, van, điểm hỗ trợ kiểm tra, bảo dưỡng tháp làm mát.
• Vòi phun: Chia dòng nước thành nhiều tia nhỏ để tối ưu khả năng tiếp xúc với không khí.
• Bộ trao đổi nhiệt: Còn gọi là khối đệm/fill tản nhiệt, làm từ nhựa PVC, kết cấu dạng sóng, cho phép nước nóng chảy qua, tiếp xúc với không khí.
• Bể chứa: Nằm ở đáy tháp, gom nước đã được hạ nhiệt, đưa về hệ thống tuần hoàn.
• Tấm chống bắn nước: Giữ lại giọt nước bị dòng khí cuốn theo trong quá trình tản nhiệt, hạn chế nước bắn ra khu vực xung quanh.

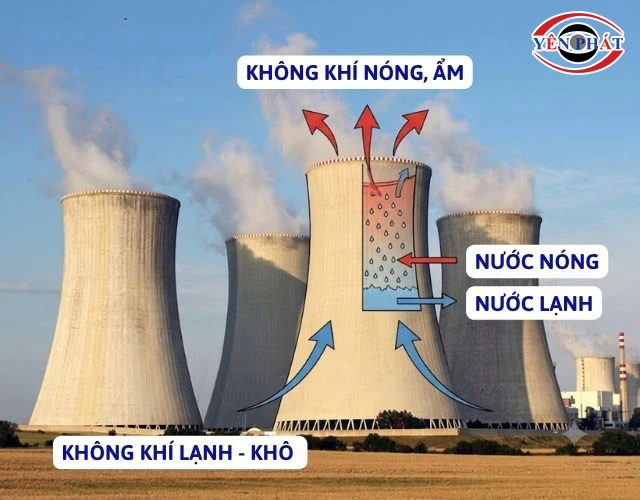

3. Nguyên lý hạ nhiệt của tháp giải nhiệt đối lưu tự nhiên

Thiết bị tận dụng sự chênh lệch tỷ trọng giữa không khí nóng ẩm bên trong và môi trường mát bên ngoài để tạo dòng luân chuyển. Cụ thể, quá trình hạ nhiệt như sau:

Nước sau khi hấp thụ nhiệt từ máy móc được dẫn vào tháp qua đường ống. Hệ thống vòi phun, máng chia nước thành dòng nhỏ, đưa tới bộ trao đổi nhiệt. Quá trình tiếp xúc với fill tản nhiệt giúp nước dàn mỏng hơn.

Quá trình nước nóng truyền nhiệt cho không khí diễn ra trong tháp, làm môi trường nóng, ẩm hơn. Khối khí này có tỷ trọng thấp hơn bên ngoài nên phát sinh lực nổi, di chuyển lên đỉnh tháp. Đồng thời, khí bên ngoài bị hút vào từ phía dưới, thay thế lượng khí thoát ra.

Nước đã hạ nhiệt chảy xuống bể chứa và trở về hệ thống để tiếp tục giải nhiệt cho máy móc.

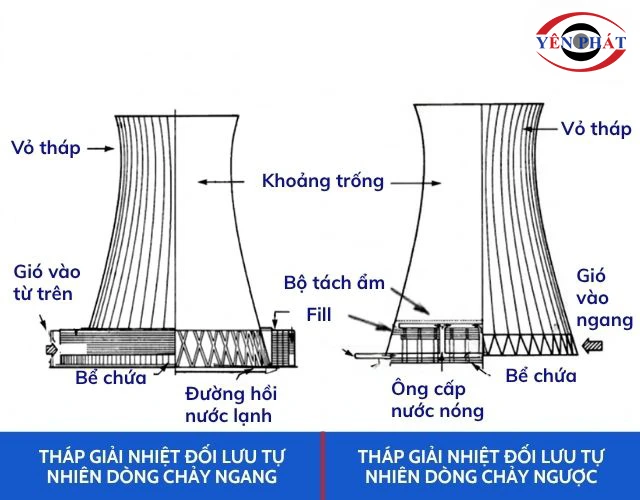

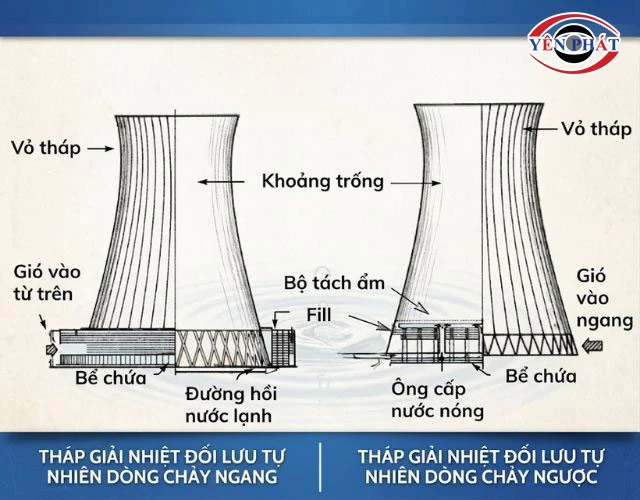

4. Các loại tháp làm mát tự nhiên thường gặp

Dựa vào hướng di chuyển của dòng khí và nước, người ta chia tháp giải nhiệt tự nhiên thành 2 nhóm chính:

Tháp đối lưu tự nhiên ngược dòng:

• Không khí di chuyển từ dưới lên trên, ngược với chiều dòng nước (rơi từ trên xuống dưới).
• Do không khí tiếp xúc với phần nước có nhiệt độ thấp nhất ở phía trên trước khi thoát ra ngoài nên hiệu quả hạ nhiệt cao.

Tháp đối lưu tự nhiên dòng ngang:

• Không khí di chuyển theo phương ngang, cắt vuông góc với dòng nước đang rơi thẳng đứng.
• Sức cản gió của tháp thấp hơn, không khí lưu thông dễ hơn. Thiết kế này cũng giúp ích cho việc bảo trì.

5. Đánh giá điểm mạnh, hạn chế của tháp giải nhiệt đối lưu tự nhiên

Sản phẩm đem lại lợi thế đáng kể về mức tiêu thụ điện, độ ổn định, nhưng cũng đòi hỏi cao về không gian xây dựng, vốn đầu tư.

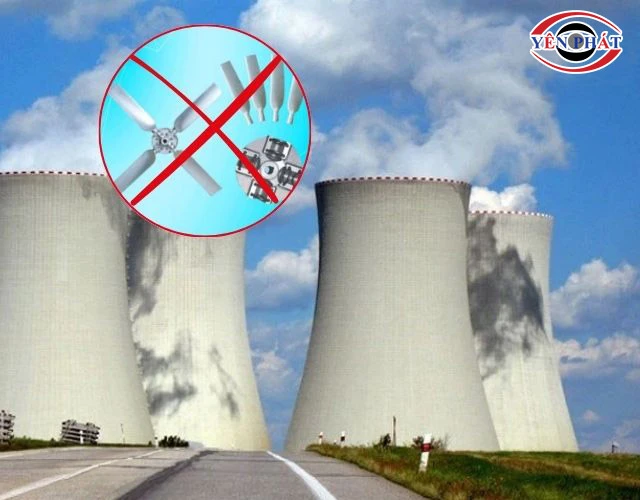

5.1. Điểm mạnh

Tháp tản nhiệt mang lại giá trị cao nhờ:

• Không cần quạt: Cắt giảm hoàn toàn điện năng cho khâu tạo gió, tiết kiệm chi phí vận hành đáng kể so với tháp giải nhiệt đối lưu cưỡng bức.
• Vận hành êm: Không có tiếng quạt quay liên tục, thiết bị giảm tiếng ồn cơ khí đáng kể.
• Chịu tải nhiệt lớn: Cơ chế đối lưu tự nhiên tạo ra lưu lượng không khí rất lớn, cho phép loại bỏ lượng nhiệt khổng lồ. Đây là lý do tháp hypebol được sử dụng nhiều trong nhà máy nhiệt điện.
• Vận hành liên tục: Khi được thiết kế đúng công suất và bảo trì hệ thống đầy đủ, thiết bị có thể đáp ứng nhu cầu tản nhiệt 24/7 trong công nghiệp.

5.2. Hạn chế

Tháp đối lưu hypebol không dùng được trong không gian nhỏ hoặc cơ sở hạ tầng kém, bởi vì:

• Kích thước lớn, kết cấu cao, chiếm nhiều diện tích, yêu cầu tính toán kỹ mặt bằng, khoảng cách an toàn, điều kiện lưu thông khí.
• Khó điều chỉnh tốc độ, lưu lượng không khí theo tải nhiệt.
• Nhiệt độ và trạng thái không khí bên ngoài trực tiếp tác động đến lực nổi, khả năng thải nhiệt.
• Yêu cầu xây dựng khắt khe. Tháp giải nhiệt phải đảm bảo độ bền kết cấu, khả năng lưu thông khí, thoát nhiệt và phân phối nước. Vì thế, chi phí đầu tư ban đầu cao hơn dòng sản phẩm khác.

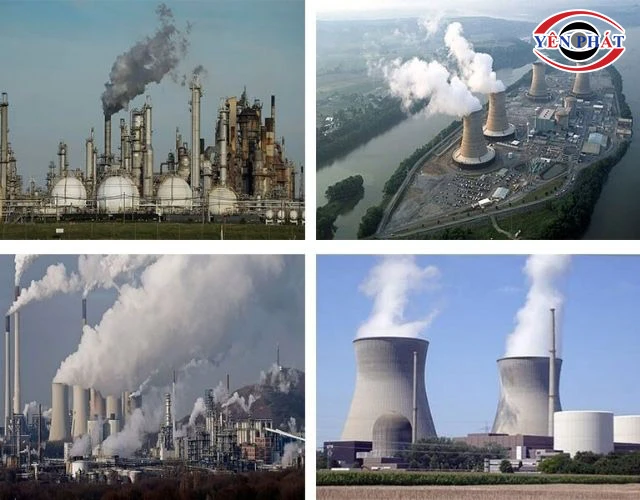

6. Nên sử dụng tháp giải nhiệt đối lưu tự nhiên ở đâu?

Sản phẩm phù hợp nhất với những công trình có tải nhiệt cao, yêu cầu vận hành liên tục. Những ứng dụng tiêu biểu gồm:

• Nhà máy nhiệt điện: Liên tục loại bỏ nhiệt lượng dư do máy móc sản sinh ra trong quá trình phát điện.
• Hệ thống điện hạt nhân: Tháp đối lưu tự nhiên thường đặt ở hệ thống thải nhiệt, góp phần cân bằng nhiệt trong nhà máy.
• KCN hóa chất - hóa dầu: Có nhiều công đoạn phát sinh nhiệt, cần giải nhiệt nhanh, lượng lớn. Với tổ hợp quy mô lớn, tháp đối lưu tự nhiên được xem là giải pháp lý tưởng.
• Cụm công nghiệp lớn: Thiết bị được ưu tiên sử dụng khi doanh nghiệp cần tạo dòng khí lớn, đáp ứng nhu cầu làm mát quy mô rộng, nhiều giờ.

Nếu nhà xưởng vừa hoặc nhỏ, tháp đối lưu tự nhiên không tối ưu bằng thiết bị làm mát cưỡng bức.

Nói chung, tháp giải nhiệt đối lưu tự nhiên khác biệt cơ bản với dòng cưỡng bức ở điểm không dùng quạt. Ngân sách đầu tư thiết bị cao, nhưng chi phí vận hành thấp. Để chắc chắn sản phẩm có phù hợp với nhà máy không, nên dùng loại nào, vui lòng inbox Yên Phát, nhận tư vấn.
