“Bật mí” chức năng của rơle trung gian trong công nghiệp

Để nối được tín hiệu giữa module điều khiển và thiết bị đóng cắt mạch lực, được lắp đặt ở hầu hết các bảng mạch điện tử cần cần phải có rơ le trung gian. Vậy chức năng của rơ le trung gian là gì? Đọc bài viết dưới đây để hiểu rõ hơn về chức năng và cấu tạo của rơ le trung gian áp dụng vào ngành điện tử trong đời sống hàng ngày.

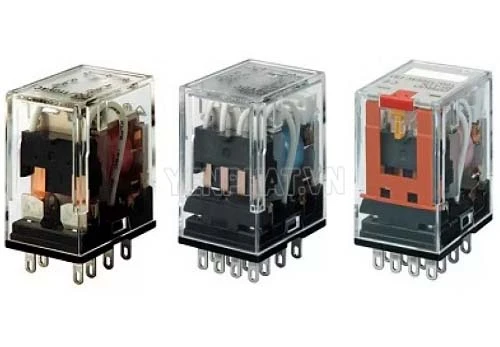

Chức năng của rơle trung gian trong công nghiệp

Chức năng của rơle trung gian trong công nghiệp

Rơ le trung gian là gì?

Rơle trung gian (Relay trung gian) là loại thiết bị có chức năng chuyển mạch tín hiệu điều khiển và khuếch đại chúng với kích thước nhỏ. Thiết bị được lắp đặt ở vị trí trung gian nằm giữa thiết bị điều khiển công suất nhỏ và thiết bị công suất lớn hơn.

Có những loại rơ le trung gian nào?

Rơ le trung gian được sử dụng rộng dãi, vì vậy mà rơ le được sản xuất và phân thành nhiều loại như: rơ le trung gian 12V, 220V, rơ le trung gian 8 chân và 12 chân.

Cấu tạo và nguyên lý làm việc của rơ le trung gian trong mạch điều khiển

– Cấu tạo của rơ le trung gian bao gồm 2 phần chính là: cuộn hút (nam châm điện) và mạch tiếp điểm (mạch lực).

+ Nam châm điện : Bao gồm lõi thép động, lõi thép tĩnh và cuộn dây.  Cuộn dây được dùng để cuộn cường độ, điện áp hoặc cuộn cả điện áp lẫn cường độ. Trong đó, lõi thép động được định vị bằng vít điều chỉnh găng bởi lò xo.

+ Tiếp điểm: Bao gồm tiếp điểm nghịch có vai trò đóng cắt tín hiệu thiết bị tải với dòng nhỏ được cách ly với cuộn hút.

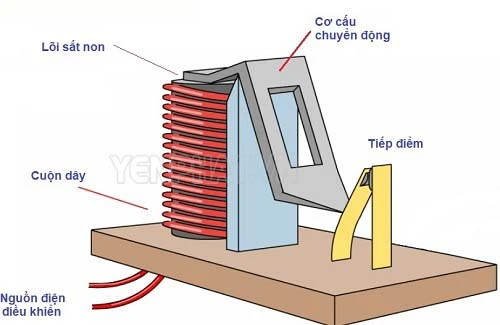

Nguyên lý hoạt động của rơ le trung gian đến mạch điều khiển

Nguyên lý hoạt động của rơ le trung gian đến mạch điều khiển

– Nguyên lý hoạt động

+ Để tạo ra được từ trường hút, thì dòng điện cần chạy qua rơ le trung gian, sau đó dòng điện chạy qua cuộn dây tạo thành từ trường hút. Giúp tạo đòn bẩy làm đóng hoặc mở tiếp điểm điện và làm thay đổi trạng thái của rơ le trung gian. Tùy vào thiết kế mà số tiếp điểm điện sẽ thay đổi khác nhau.

+ Rơ le trung gian có 2 mạch hoạt động là: mạch điều khiển cuộn dây cho dòng chạy qua hay không và mạch điều khiển dòng điện có qua rơ le hay không.

Chức năng của rơle trung gian trong mạch điều khiển

Chức năng của Rơle trung gian là “trung gian” giúp chuyển tiếp mạch điện cho một thiết bị khác nó.

Giống như bộ bảo vệ tủ lạnh thì khi điện yếu thì rơ le sẽ tự động ngắt điện, nhưng khi điện ổn định thì nó sẽ cấp điện lại bình thường.Hoặc bộ ắc quy cho ô tô hay xe máy máy phát điện khỏe thì rơ le trung gian sẽ đóng mạch nạp của ắc quy. Hay như rơ le khí nén được sử dụng trong máy nén khí. Trong máy nén khí công nghiệp, thì rơ le có nhiệm vụ làm ngắt điện giúp bảo vệ và duy trì hoạt động và toàn bộ hệ thống của máy không cho áp suất bị quá thấp hay vượt mức quá cao.

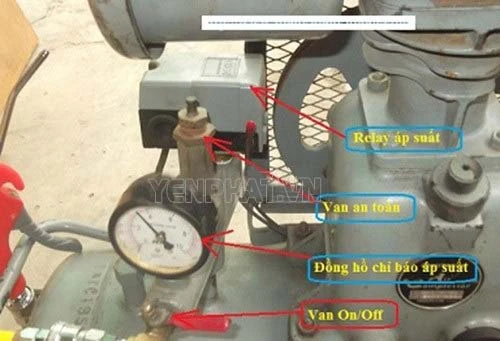

Rơ le khí nén được cấu tạo và sử dụng trong máy nén khí

Rơ le khí nén được cấu tạo và sử dụng trong máy nén khí

Vai trò của Rơ le trung gian

Vai trò của Rơ le trung gian trong mạch điện điều khiển có vai trò rất quan trọng  giúp:

- Mạch điều khiển cách ly với mạch lực.

- Mạch điện cách ly với cấp điện áp.

- Có nhiệm vụ nhận các tín hiệu sử dụng 2 vị trí trở lên.

>>>Có thể bạn sẽ quan tâm: Cách hiệu chỉnh Relay áp suất của máy nén khí

Ứng dụng của rơ le trong đời sống hiện nay

Rơ le trung gian chất lượng có lượng tiếp điểm là khá nhiều ( 4 – 6 tiếp điểm) giúp vừa đóng và mở dòng điện) vì vậy mà thường được sử dụng để truyền tín hiệu khi rơ le chính không có khả năng đóng và ngắt. Rơ le còn được dùng để chia tín hiệu đến nhiều bộ phận khác trong hệ thống sơ đồ mạch điện điều khiển.

Không những vậy, rơ le còn được làm phần tử đầu ra và cách ly được điện áp giữa các phần chấp hành như: điện xoay chiều, điện áp lớn với phần điều khiển để truyền tín hiệu cho bộ phận phía sau.

Như vậy ta có thể thấy được chức năng của rơ le trung gian là làm chuyển tiếp mạch điện giúp làm đóng ngắt điện. Rơ le trung gian hiện được sử dụng rất nhiều trong ngành điện tử như: tủ lạnh, tủ điện, tủ điều khiển hay các loại máy móc công nghiệp. Hy vọng bài viết trên có thể giúp người dùng hiểu hơn về chức năng của rơ le trung gian cũng như những công dụng của nó áp dụng được áp dụng vào đời sống hàng ngày như thế nào.
