Thiết kế phòng máy nén khí & 7 Tiêu chí quan trọng

CEO Robert Chinh 2024-05-13 14:03:34

Thiết kế phòng máy nén khí bao gồm rất nhiều công đoạn và mỗi thao tác đều phải tính toán cẩn trọng. Đảm bảo tối ưu chất lượng khí nén cũng như độ an toàn khi vận hành.

1. Những tiêu chí cần nắm khi thiết kế phòng máy nén khí

1.1 Vị trí đặt phòng máy

Khi chọn điểm đặt phòng máy, cần lựa nơi có độ ẩm thấp, nền nhiệt nằm dưới mức 40 độ C. Đặc biệt, nói không với những khu vực có nồng độ bụi cao, khả năng lưu thông gió kém.

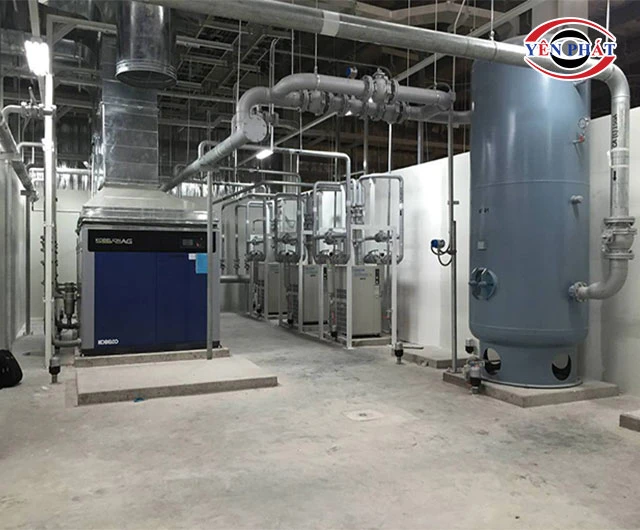

phòng đặt máy nén khí

Thực tế, hầu hết các phòng máy đều được bố trí ở tầng trệt. Điều này vừa tiện cho việc bảo dưỡng cũng như điều chuyển các thiết bị khi cần.

1.2 Thiết kế đường ống

Đây là chi tiết làm nhiệm vụ điều chuyển thành phẩm đến nơi cần cung ứng. Khi thiết kế hệ thống ống dẫn, cần chú ý đến những điểm quan trọng sau:

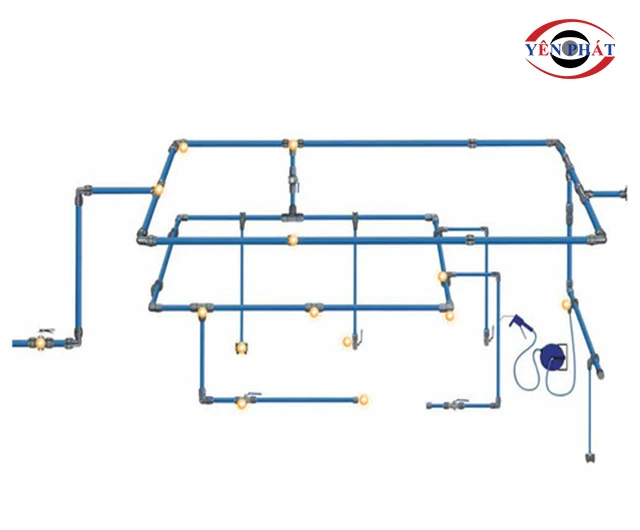

Thiết kế đường ống

  • Thứ nhất là chọn kích cỡ phù hợp, tính toán chặt chẽ dựa trên lưu lượng khí di chuyển trong lòng ống.
  • Thứ hai là tối ưu độ bền bỉ bằng chất liệu đỉnh cao như: nhôm, inox. Không nên dùng ống nhựa vì nguy cơ nứt vỡ rất dễ xảy ra
  • Thứ ba là cần tiết chế tối đa những góc cua. Những chi tiết này sẽ khiến áp lực của khí giảm mạnh qua mỗi lần bẻ góc.
  • Thứ tư, nếu đường dẫn bắt buộc phải thiết kế dài thì hãy chỉnh đường kính ống dẫn để giảm nguy cơ tụt áp.

1.3 Thiết kế bệ đặt máy

Bệ máy nên được gia cố bằng chất liệu có độ bền cao để tạo thế đứng vững chãi, giảm thiểu sang chấn lên các kết cấu bên trên.

Theo các chuyên gia, cần được thiết kế cao hơn mặt sàn lắp đặt để tiện cho việc bảo dưỡng.

1.4 Thiết kế hệ thống thông gió, làm mát

Khi vận hành máy, quá trình sinh nhiệt là điều khó tránh khỏi. Và với sự hỗ trợ của hệ thống thông gió thì nguy cơ này sẽ được loại bỏ,, giúp máy vận hành ổn định.

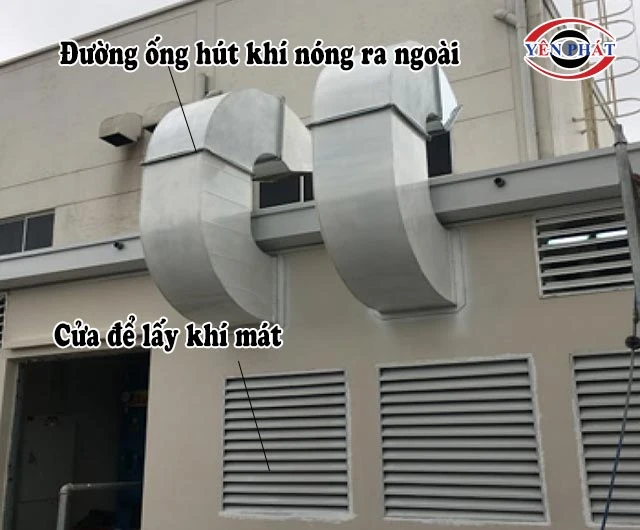

Thiết kế hệ thống thông gió

Chính vì vậy, cần lắp đặt thêm bộ phận tản nhiệt. Thành phần tham gia trực tiếp có thể là khí hoặc nước.

Tuy nhiên, điểm chung là cần tích hợp cả ống dẫn và quạt để tối ưu hiệu quả làm mát. Kích cỡ và quy mô thực tế của 2 chi tiết nói trên sẽ thay đổi linh động, tùy từng trường hợp cụ thể.

1.5 Thiết kế hệ thống xả thải

Bộ phận này không thể thiết kế tùy ý mà cần tuân thủ theo quy định chung. Nên chuẩn bị 1 bồn chứa có dung tích tương thích để quy tụ chất thải theo đơn vị ngày hoặc tuần.

Phía trên mở nắp thoáng để hỗ trợ quá  trình bay hơi. Từ đó, giúp cô đọng lượng dầu thải bên trong và tiết kiệm chi phí khi xử lý.

Ngoài ra, nếu có kinh phí hãy lọc tách dung môi làm mát này bằng thiết bị chuyên dụng. Không chỉ tách dầu với nước, 1 số phiên bản còn có thể làm sạch để tái sử dụng dung môi làm mát nói trên.

1.6 Thiết lập các biện pháp đảm bảo an toàn

Do hệ thống vận hành với áp lực cao nên việc bố trí các linh kiện giúp đảm bảo an toàn, cảnh báo sự cố là thực sự cần thiết. Cụ thể, cần chú ý đến những chi tiết sau:

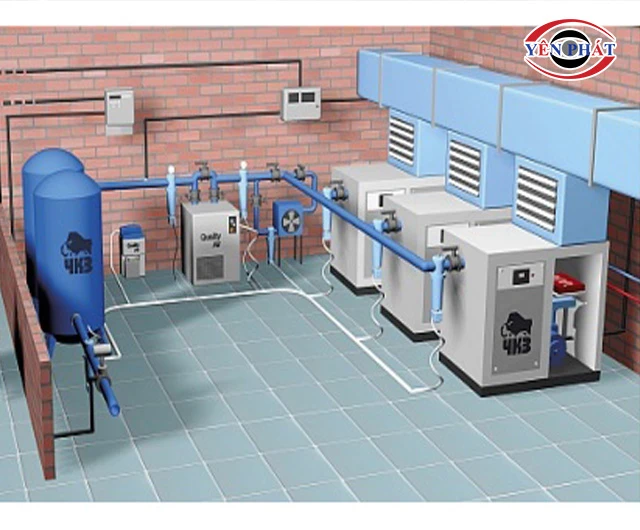

sơ đồ thiết kế phòng máy nén khí

  • Lắp đặt cửa có tính an toàn cao, độ nhạy tốt
  • Hoàn thiện hệ thống cảnh báo bằng âm thanh, ánh sáng để người sử dụng phản ứng nhanh khi thấy bất thường
  • Xử lý triệt để chất thải của hệ thống, tránh gây hại cho môi trường và nhân công
  • Bố trí thiết bị chống ồn để quá trình vận hành không cản trở các công việc khác của nhà máy.

1.7 Sắp xếp khoảng cách các thiết bị khoa học

Việc sắp xếp khoa học sẽ đem đến 3 lợi ích:

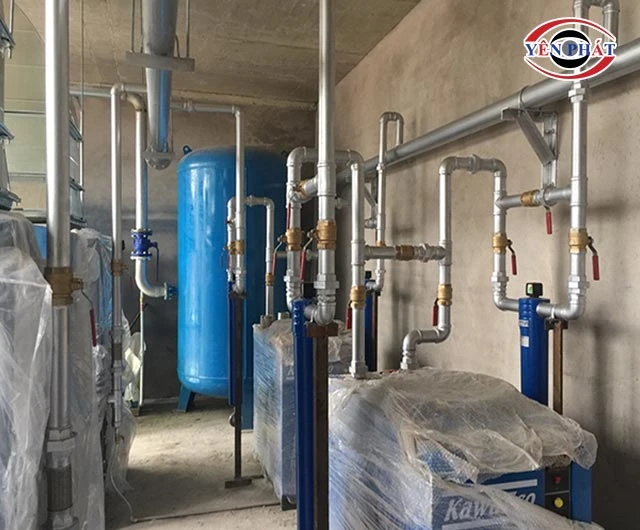

phòng máy nén khí

  • Giảm thiểu nguy cơ phát tán, cộng hưởng nhiệt giữa các thiết bị liền kề. Từ đó, hạn chế tối đa rủi ro hư hỏng, chập cháy thiết bị
  • Tạo độ thoáng cho quá trình lưu thông gió, tạo môi trường thuận lợi để tiếp cận hệ thống của đội ngũ nhân công
  • Tiết kiệm diện tích xây phòng máy, từ đó làm giảm áp lực về kinh phí, mặt bằng,...

▶▶▶ XEM THÊM ĐỊA CHỈ: Mua máy nén khí giá rẻ

2. Lỗi sai khi thiết kế phòng máy bơm khí nén

2.1 Không có hệ thống thông gió, làm mát

Như đã bàn đến ở trên, hệ thống làm mát sẽ hỗ trợ hạ nhiệt cực tốt.

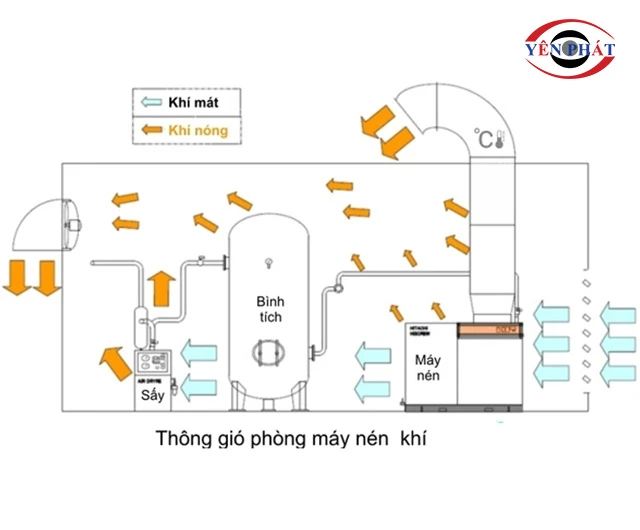

lợi ích của hệ thống thống gió

Nếu không tích hợp chúng trong thiết kế chung thì nhiệt sẽ tồn ứ trong mỗi linh kiện, không có cơ hội giải phóng ra môi trường ngoài. Và khi vượt quá ngưỡng chịu đựng thì hiện tượng chập cháy là điều có thể dự đoán trước.

2.2 Vật liệu đường ống không đảm bảo

Không ít người vì muốn tiết kiệm vốn đầu tư nên chọn đường ống bằng nhựa hoặc kim loại có tính oxy hóa cao. Kết quả là hiện tượng nứt vỡ hoặc bào mòn rất dễ xảy ra. Từ đó, dẫn đến tình trạng rò rỉ, tụt áp, mất an toàn.

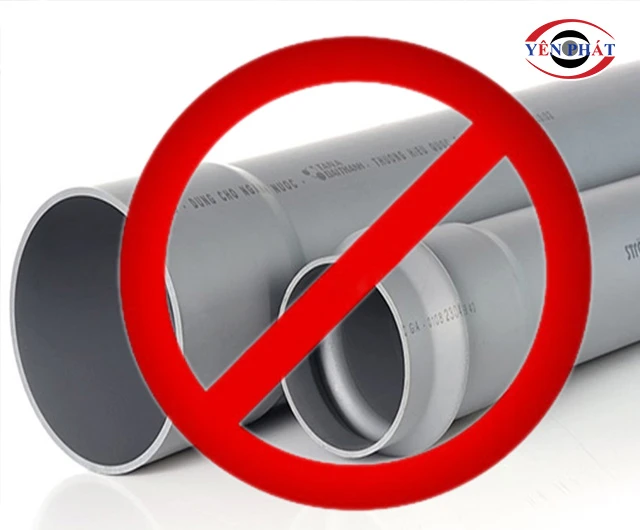

không dùng ống nhựa

Cần ưu tiên vật liệu có tuổi thọ cao để tối ưu chất lượng hệ thống ống dẫn.

✘✘✘ ĐỌC THÊM: Máy nén khí 600m3/h

3. Điện máy Yên Phát - Phân phối, tư vấn thiết kế phòng máy nén khí chất lượng

Những nội dung mà chúng tôi vừa chia sẻ chỉ mang tính định hướng. Khi đi vào thực tế sẽ còn rất nhiều điều đáng bàn xoay quanh chủ đề này.

Đáng nói nhất là cách tính toán chính xác các thông số như: kích thước đường ống, khoảng cách giữa các thiết bị, diện tích phòng, cách bố trí khu xả thải,...

Tất cả những vấn đề trên đều mang tính chuyên ngành. Nếu không có kiến thức nền, bạn không thể tự tay hoàn thành.

Chính vì vậy, việc đồng hành cùng Yên Phát trong tư vấn, thiết kế phòng máy nén là điều nên làm.

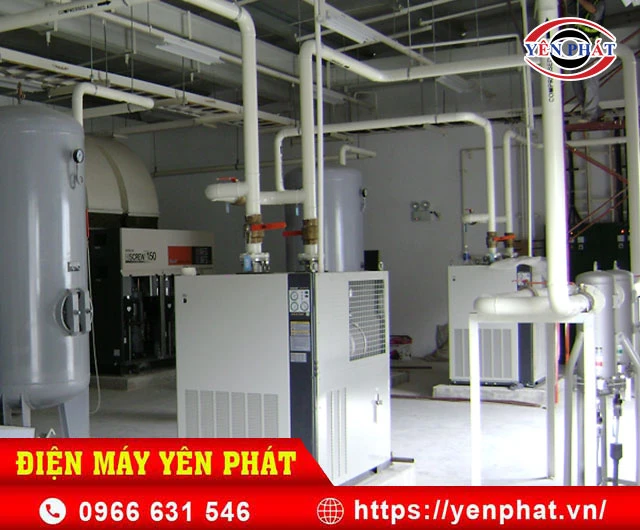

tư vấn thiết kế phòng máy nén khí Yên Phát

Yên Phát vận hành như 1 hệ sinh thái cung cấp đầy đủ các phụ kiện, thiết bị liên quan đến việc hoàn thiện phòng máy nén khí.

Khi đến với hệ thống chỉ cần cung cấp các thông tin về nhu cầu, mặt bằng hiện có, khả năng tài chính,... Các KTV của Yên Phát sẽ căn cứ vào những điều này để tư vấn, phác thảo bản thiết kế chi tiết. Có độ tương thích cao với nhu cầu của khách.

Đặc biệt, do Yên Phát phát triển dịch vụ trọn gói nên chi phí được niêm yết rất phải chăng. Rẻ hơn 30% so với việc bạn tìm mua sản sản phẩm, thuê thiết kế, thi công lẻ tẻ.

Đặc biệt, Yên Phát còn đưa ra cam kết về chất lượng bằng văn bản, bảo hành cho chất lượng công trình. Vậy nên, khi cần thiết kế phòng máy nén khí, bạn đừng bỏ qua địa chỉ uy tín này nhé!
