Máy dò kim loại dạng rơi là gì? Cấu tạo, Ưu điểm, Ứng dụng

Máy dò kim loại dạng rơi làm việc với hiệu suất cao vì tận dụng tốt trọng lực để hỗ trợ quá trình vận chuyển hàng hóa và rà tìm dị vật. Ngoài ra, thiết bị còn lọc tách kim loại thông minh, đảm bảo không bỏ sót sản phẩm lỗi, không làm gián đoạn quá trình sản xuất.

1. Giới thiệu máy dò kim loại dạng rơi

Máy dò kim loại dạng rơi là thiết bị vận hành theo cơ chế rơi tự do. Có thể nhận diện/loại bỏ nhanh tạp chất kim loại có trong sản phẩm dạng hạt, bột, đóng gói nhỏ,...

Sản phẩm có độ nhạy cao với nhiều kim loại và hợp kim: sắt, chì, đồng, vàng, bạc, nhôm, inox (thép không gỉ).

Máy dò tìm kim loại dạng rơi tự do thường được dùng trong ngành thực phẩm, hóa chất, dược phẩm,....

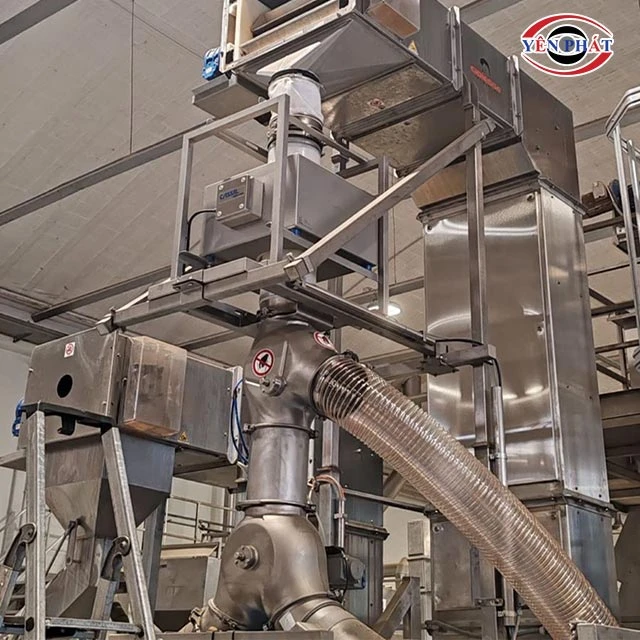

Trong hệ thống chung, thiết bị thường được setup ngay dưới máy hoặc phễu cấp liệu. Giúp người dùng lọc nhanh các dị vật, không để tạp chất có mặt trong sản phẩm đóng gói.

2. Cấu tạo và nguyên lý máy dò kim loại dạng rơi

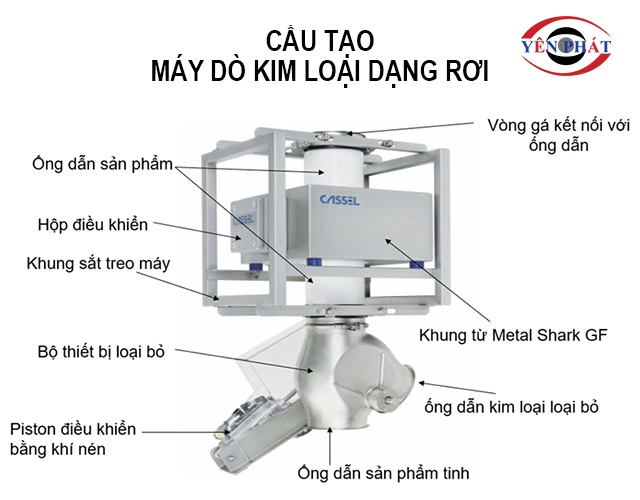

2.1 Các bộ phận chính của máy

Máy dò tìm kim loại rơi tự do được cấu tạo từ những bộ phận chính yếu sau đây:

• Phần khung vỏ: Quyết định hình thái, kích thước và độ bền của sản phẩm. Thường được làm bằng inox 304 hoặc inox 316 (dòng cao cấp). Có khả năng bảo vệ tốt, không bị hư hại khi tiếp xúc ẩm, nhiệt, hóa chất hay có va chạm mạnh.
• Bộ phận rà tìm kim loại: Tích hợp cảm biến công nghệ cao hoặc cuộn dây từ, có khả năng sinh từ trường để phát hiện nhanh kim loại/hợp kim.
• Bộ điều khiển: Được biết đến với vai trò tiếp nhận, xử lý tín hiệu và “trả lời” người dùng bằng kết quả trên màn hình hiển thị. Ngoài ra, bạn có thể cài đặt thông số (độ nhạy, đối tượng/phạm vi dò tìm) trên chi tiết này.
• Hệ thống phân loại: Gồm có cửa xả (có thiết kế dạng trượt hoặc chặn nhanh) và bộ đẩy khí. Giúp loại bỏ sản phẩm lỗi ra khỏi hệ thống ngay tức thì.
• Ống dẫn nguyên liệu/sản phẩm: Được làm từ hợp kim chống gỉ, hình trụ tròn, setup thẳng đứng. Lòng trong nhẵn, giúp hạn chế nguy cơ bám dính bề mặt. Ở một số phiên bản cao cấp, lòng ống dẫn còn được tráng 1 lớp kháng khuẩn để tránh nhiễm bẩn cho sản phẩm.

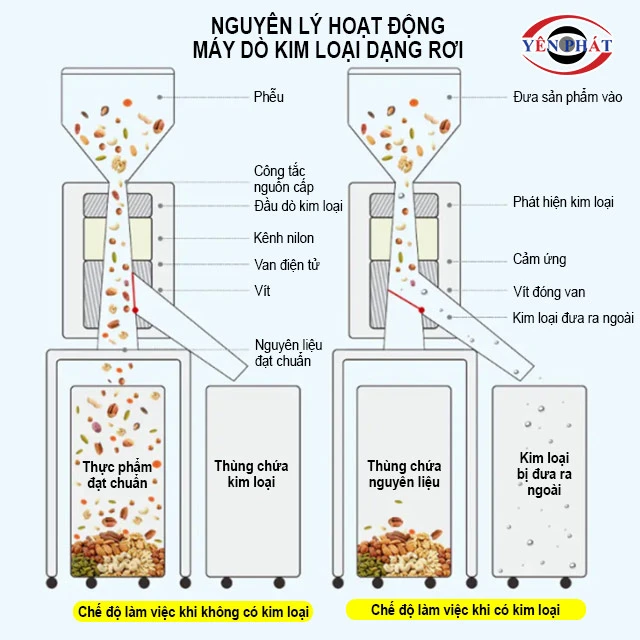

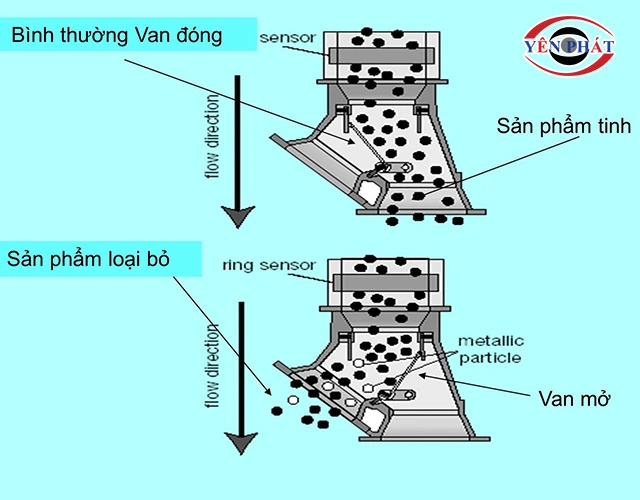

2.2 Nguyên lý hoạt động

Thiết bị hoạt động dựa trên nguyên lý cảm ứng từ và tận dụng trọng lực để đưa sản phẩm đi qua hệ thống dò chuyên dụng.

Cụ thể, sau khi khởi động máy, vòng cảm biến/cuộn dây từ sẽ tiếp nhận điện nguồn và tạo ra trường điện từ.

Khi nguyên liệu dạng hạt/bột có lẫn kim loại rơi từ trên xuống dưới (đi qua vòng cảm biến) thì trường điện từ ban đầu sẽ có sự thay đổi.

Sự thay đổi này sẽ được gửi thông tin đến bộ điều khiển. Bộ điều khiển tiếp nhận, xử lý tín hiệu và kích hoạt hệ thống phân loại.

Khi đó, bộ đẩy khí sẽ trợ lực cho quá trình phân tách, mở cửa van xả để loại bỏ thành phần lỗi.

Nguyên liệu sạch (không chứa kim loại) sẽ tiếp tục di chuyển trên đường ống, rơi xuống bao bì đóng gói hoặc chuyển sang dây chuyền kế tiếp.

Máy dò kim loại rơi tự do vừa làm tốt nhiệm vụ sàng lọc, kiểm tra hàng hóa. Vừa không làm chậm tiến độ sản xuất, ảnh hưởng đến quy trình chung.

3. Ưu điểm nổi bật của máy dò kim loại dạng rơi

3.1 Độ nhạy cao, phát hiện chính xác dị vật kim loại

Máy dò tìm kim loại dạng rơi sử dụng cuộn dây từ cao cấp, có khả năng sinh từ trường cực mạnh, bao quát trong phạm vi rộng.

Bên cạnh đó, bộ phận phân tích, xử lý tín hiệu từ trường cũng làm việc rất chuyên nghiệp với độ nhạy cao.

Máy có thể phát hiện được những mạt kim loại có kích thước hiển vi, nằm lẫn sâu trong các loại bột, hạt ngũ cốc, hạt nhựa…

Đặc biệt, thiết bị còn nhận diện tốt nhiều loại kim loại: sắt, đồng, nhôm, vàng, bạc,... và hợp kim của chúng. Không bị làm nhiễu khi hoạt động trong môi trường có độ ẩm cao, nhiệt độ quá ngưỡng hoặc có nhiều thiết bị điện từ hoạt động cùng lúc.

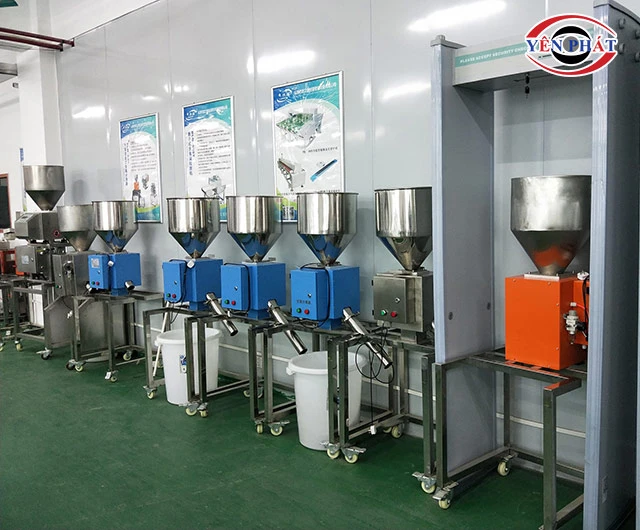

3.2 Thiết kế nhỏ gọn, dễ lắp đặt

Ống dẫn sản phẩm của máy dò kim loại dạng rơi được bố trí theo chiều thẳng đứng.

Thiết bị có bề ngang cực hẹp, phom dáng gọn nên dễ tìm nơi lắp đặt, mang lại nhiều thuận tiện khi cần di dời gấp.

Các doanh nghiệp không cần phải điều chỉnh lại cấu trúc, thiết kế/cải tạo nhà xưởng khi setup dòng máy này.

3.3 Tự động loại bỏ kim loại nhanh chóng

Thông thường, các dòng máy dò kim loại chỉ phát tín hiệu cảnh báo khi tìm ra dị vật. Thế nhưng, với máy rà kim loại dạng rơi, ngoài khả năng trên, thiết bị còn tự động loại bỏ sản phẩm/nguyên liệu chứa kim loại ra khỏi hệ thống.

Máy sử dụng bộ đẩy khí và hệ thống van trượt/chặn thông minh. 2 thành phần này phối hợp ăn ý, tạo lực cơ học đưa thành phần lỗi ra khỏi đường dẫn chung, đi qua van xả thoát ra ngoài.

Khả năng tự động loại bỏ kim loại còn giúp cho dây chuyền sản xuất vận hành liên tục, thông suốt. Tránh tình trạng dừng lại giữa chừng để kiểm tra, loại bỏ sản phẩm lỗi.

3.4 Tương thích với nhiều loại nguyên liệu dạng rời

Với những nguyên liệu dạng rời, khô và chưa đóng gói như: phân bón, hạt nhựa, ngũ cốc, bột mịn, cà phê,....

Ngoài ra, những sản phẩm chưa đóng gói, có size nhỏ, trọng lượng bé cũng có thể sử dụng thiết bị để rà soát kim loại khi cần.

Nhờ tính đa năng này, máy được dùng phổ biến trong nhiều ngành nghề, nhiều lĩnh vực khác nhau: nhựa, hóa chất, dược, nông nghiệp, thực phẩm,...

Đặc biệt những đơn vị kinh doanh nhiều mặt hàng có thể dùng 1 thiết bị để kiểm tra tất thảy. Không phải đầu tư máy riêng biệt cho từng loại nguyên liệu/sản phẩm.

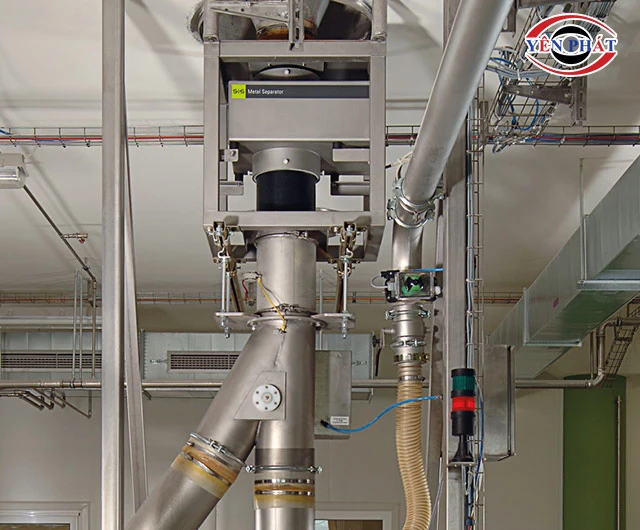

3.5 Khả năng chống nhiễu cực tốt

Khả năng chống nhiễu được hiểu theo 2 khía cạnh: nhiễu từ bên ngoài và nhiễu do các yếu tố bên trong. Ở cả 2 phương diện này, máy dò kim loại dạng rơi đều cho thấy khả năng kiểm soát tình huống siêu tốt.

Công nghệ lọc nhiễu tiên tiến giúp giảm thiểu tác động xấu từ sóng điện từ, bão từ, sự thay đổi nhiệt độ, rung động cơ học, độ ẩm cao,... lên thiết bị.

Trong một diễn biến khác, máy còn phân biệt tốt nhiều kim loại có tính chất tương tự nhau, nhiều phi kim dễ gây nhầm lẫn với kim loại.

Nhờ đó mà tình trạng báo động giả luôn được được kiểm soát ở mức thấp nhất. Kết quả rà tìm luôn có độ tin cậy cao, rất hiếm khi phát sinh sai sót.

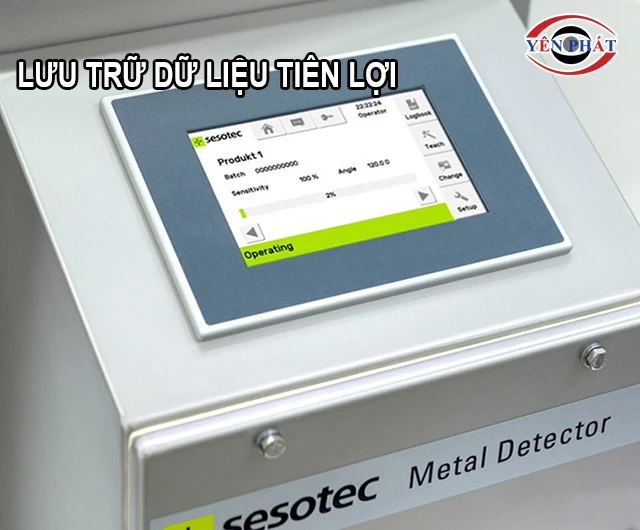

3.6 Khả năng lưu trữ sự kiện và báo cáo tiện lợi

Sau khi kiểm tra hàng hóa, máy lưu trữ lại toàn bộ thông tin liên quan (thời gian, loại hàng kiểm tra, số lượng, tỷ lệ sản phẩm lẫn kim loại, loại kim loại phát hiện,...)

Căn cứ vào nội dung này, bạn có thể đánh giá nhanh chất lượng hàng hóa qua từng đợt, đối chiếu, phân tích, so sánh đa chiều. Từ đó lập báo cáo chi tiết để gửi cho bên quản lý.

Ngoài ra khi cần bạn cũng có thể lục lại ngay, có sẵn thông tin để tra cứu, không mất dấu lược sử kiểm tra hàng hóa.

4. Ứng dụng thực tế của máy dò kim loại dạng rơi

Máy rà kim loại dạng rơi được nhiều doanh nghiệp ưu ái lựa chọn, đặc biệt là trong những lĩnh vực sau:

• Thực phẩm: nhận diện tốt nhiều kim loại/hợp kim trong nguyên liệu và thành phẩm: bột, cà phê, hạt ngũ cốc, các loại gia vị,...
• Dược/mỹ phẩm: phát hiện sớm kim loại có trong nguyên liệu dạng bột/kem, viên nang, viên nén, vỏ thuốc,...
• Nhựa/cao su: hỗ trợ việc rà tìm và loại bỏ kim loại có trong nguyên liệu tái chế, giúp tối ưu chất lượng thành phẩm.
• Khoáng sản/khai thác: Tham gia vào quá trình lọc tách kim loại, khoáng chứa kim loại ra khỏi vật liệu thô.
• Chế biến giấy/gỗ: Nhận diện nhanh sự có mặt của đinh, vít, bu lông,... hoặc kim loại trong nguyên liệu và sản phẩm hoàn thiện.
• May mặc/giày da: Giúp rà tìm kẹp, kim câu, ghim, kim băng,... lẫn trong quần áo, các loại vải nguyên, vải vụn để bảo đảm an toàn cho người lao động và máy móc.
• Tái chế/xử lý chất thải: Thiết bị giúp phân tách kim loại/hợp kim ra khỏi hỗn hợp rác, hỗ trợ tích cực vào quá trình tái chế.

5. Tiêu chí chọn mua máy dò kim loại dạng rơi phù hợp

5.1 Độ nhạy và kích thước sản phẩm cần dò

Độ nhạy phản ánh khả năng phát hiện chính xác kim loại cần dò tìm (với kích cỡ nhỏ nhất).

Máy có độ nhạy càng cao thì dò càng nhanh, càng phát hiện tốt những mạt kim loại có kích thước hiển vi.

Bạn cần xem qua nhu cầu thực tế và đối chiếu với thông số kỹ thuật này của từng mã máy để tìm ra lựa chọn phù hợp nhất.

Ngoài ra, kích thước sản phẩm cần dò cũng là nhân tố chi phối trực tiếp đến việc chọn máy.

Yêu cầu chung là đường kính lớn nhất của vật cần kiểm tra phải nhỏ hơn đường kính của ống dẫn nguyên liệu/sản phẩm. Có như vậy mới tránh được tình trạng tắc nghẽn khi những thành phần này di chuyển trong lòng ống.

5.2 Tốc độ xử lý và công suất vận hành

Tốc độ xử lý liên quan trực tiếp đến hiệu quả làm việc của máy tính trong một đơn vị thời gian. Cho thấy khả năng đáp ứng của thiết bị rà tìm kim loại đối với dây chuyền sản xuất.

Nếu cần tích hợp máy vào hệ thống chung, làm việc với cường độ liên tục, công suất cao thì hãy chọn sản phẩm quét và phân loại nhanh.

Lưu ý tốc độ xử lý cần được tối ưu cùng độ chính xác khi vận hành. Đảm bảo rà soát nhanh nhưng không để sót lỗi, không gây nhầm lẫn.

5.3 Chất liệu máy – đảm bảo an toàn thực phẩm

Nếu dùng máy trong môi trường công nghiệp, phục vụ kinh doanh hóa chất, nhựa, thức ăn chăn nuôi,... không đưa ra yêu cầu quá cao về vật liệu. Miễn sao thiết bị có thiết kế vững chãi, cứng cáp, chống oxy hóa tốt là ổn.

Khi sử dụng trong kinh doanh thực phẩm, dược phẩm hay mỹ phẩm, bạn cần sàng lọc kỹ vật liệu hoàn thiện máy.

Theo đó, 2 chất liệu tốt nhất được giới chuyên gia khuyến nghị là inox 316 và inox 304. Những chi tiết tiếp xúc trực tiếp với nguyên liệu/sản phẩm cần được hoàn thiện từ những chất liệu này để loại trừ mọi rủi ro.

Ngoài ra, lòng ống dẫn của máy cần được gia công cẩn thận, đảm bảo không có những khe nhỏ, những góc hẹp để tránh gây tích tụ vi khuẩn.

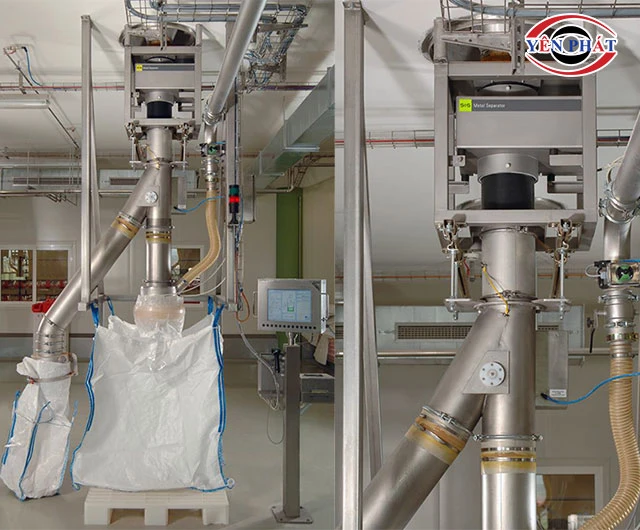

5.4 Khả năng kết nối hệ thống dây chuyền sản xuất

Khi mua hàng, cần chọn thiết bị có khả năng kết nối nhanh nhạy với dây chuyền sản xuất hiện đại và bộ điều khiển tự động hóa.

Ưu tiên những thiết bị đính kèm các cổng giao tiếp như: Ethernet, Modbus,...hoặc tín hiệu đầu ra relay để dễ dàng kết nối với băng tải, bộ phận loại bỏ sản phẩm lỗi.

Thực tế cho thấy máy kết nối càng nhanh thì càng dễ “hòa đồng”, không xảy ra xung đột khi vận hành.

6. Top máy dò kim loại dạng rơi được ưa chuộng hiện nay

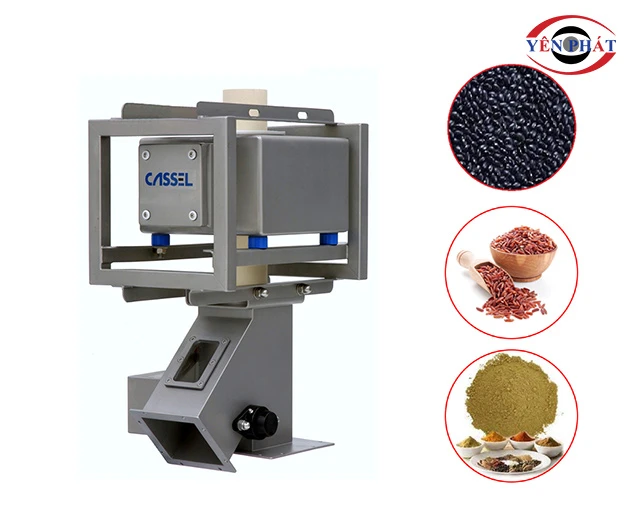

6.1 Máy dò kim loại dạng rơi Cassel

Máy dò kim loại Cassel có 2 mã thịnh hành là Cassel RS30 và Cassel MKII. Kích thước cửa dò có độ biến thiên khá rộng, đem đến nhiều cơ hội lựa chọn cho người dùng.
Sản phẩm dùng điện dân dụng nên không cần chuẩn bị trước nguồn cấp. Kích hoạt hệ thống nhanh, làm việc với tốc độ trung bình nhưng độ chính xác cao tuyệt đối.

Máy rà kim loại dạng rơi Cassel có thể giao tiếp qua nhiều kênh (PLC, RS232 hoặc tín hiệu relay.

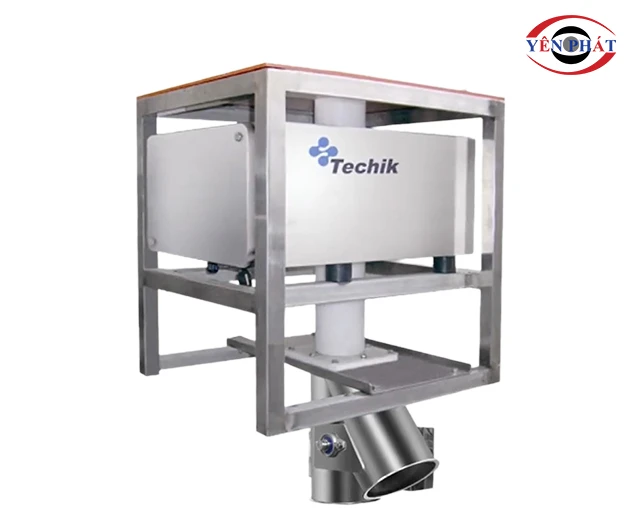

6.2 Máy dò kim loại dạng rơi Techik TECSCAN

Máy dò kim loại Techik TECSCAN có 2 model ăn khách là TMD-180 và TMD-120 (sai khác nhau về kích thước cửa dò).

So với máy do Cassel sản xuất, Techik TECSCAN có độ nhạy thấp hơn, tốc độ xử lý cũng chậm hơn hẳn.

Tuy nhiên, máy có cửa dò lớn nên có thể cho nhiều nguyên liệu/sản phẩm vào ống dò trong cùng 1 thời điểm. Tốc độ kiểm tra không hề thua kém máy cao cấp.

Ngoài ra, sản phẩm còn phát hiện và loại bỏ dị vật chính xác 100%, chưa từng mắc sai lầm.

Bên cạnh đó, máy Techik TECSCAN còn có giá cạnh tranh, phom gọn, dễ chọn điểm setup. Với khả năng chỉnh độ nhạy cực tốt, máy có thể ra soát nhiều sản phẩm, nhiều mặt hàng mà vẫn cho kết quả đạt chuẩn.

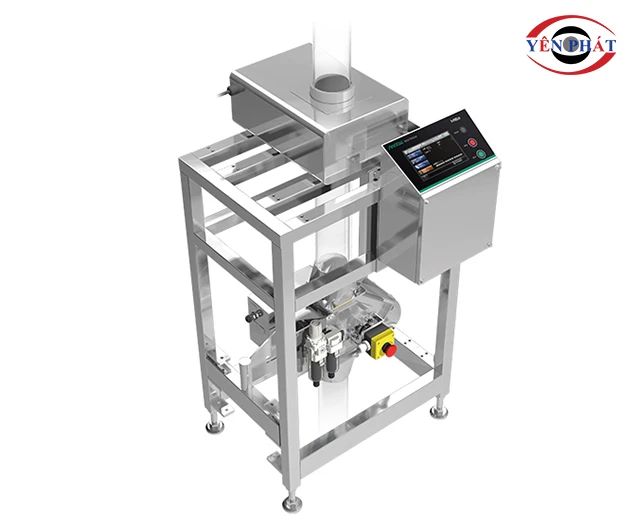

6.3 Máy dò kim loại dạng rơi Anritsu KDS

Anritsu KDS có độ có độ nhạy xếp hạng nhất trong danh sách này. Với sắt, máy có thể phát hiện những mạt nhỏ có size 0,2mm. Với inox (thép không gỉ), thiết bị có thể nhận diện những dĩ vật có kích thước 0,6mm.

Ngoài ưu điểm trên, tốc độ rà tìm của máy cũng siêu nhanh, có thể kiểm tra 120 sản phẩm/phút làm việc.

Đáng chú ý hơn, máy còn sử dụng inox 316 - hợp kim thép có chất liệu tốt nhất để hoàn thiện từng chi tiết nhỏ. Chất lượng đạt chuẩn GMP, FDA, phù hợp với môi trường y tế, dược phẩm và thực phẩm.

Anritsu KDS còn trang bị nhiều cổng kết nối tiện ích, thuận tiện cho việc lưu trữ dữ liệu, tự động hóa quy trình làm việc.

Sản phẩm đến từ Nhật Bản này còn có hệ thống cảnh báo thông minh, giúp người dùng phát hiện sớm tình huống có vấn đề. Trong trường hợp gặp sự cố bất thường, máy sẽ ngắt điện tự động để bảo đảm an toàn cho cả dây chuyền sản xuất.

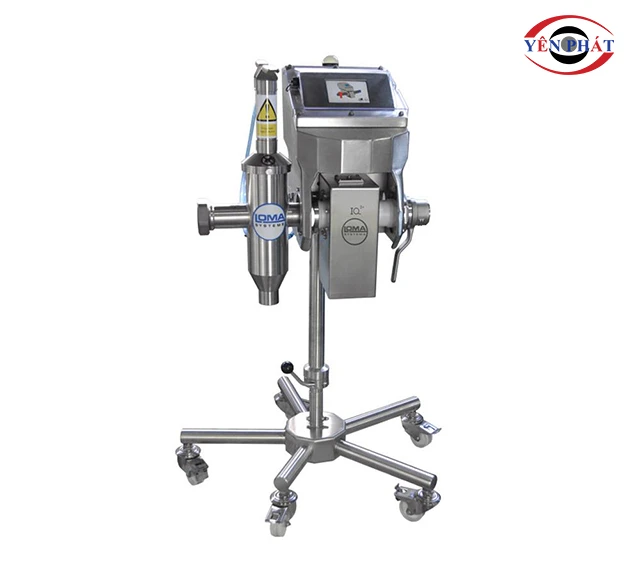

6.4 Máy dò kim loại dạng rơi Loma IQ3+

Loma IQ3+ Standard là dòng máy có chất lượng tầm trung, được sản xuất và hoàn thiện tại Anh Quốc.

Thiết bị có độ nhạy tương đối cao với sắt và hợp kim thép (chống gỉ). Kích thước cửa dò biến thiên mạnh, khoảng cách chênh lệch lên tới 100mm.

Máy dò lỗi với tốc độ trung bình, nguyên liệu/sản phẩm di chuyển thuận lợi trên đường ống, không tắc nghẽn.

Thiết bị sử dụng công nghệ đa tần số, giúp kiểm tra hàng hóa 1 cách toàn diện, hiệu quả nên chưa từng gặp sự cố báo lỗi giả.

Màn hình máy là dòng cảm ứng màu, giao diện bắt mắt, độ tiện lợi cao. Đặc biệt là tích hợp đa ngôn ngữ nên có thể tùy chỉnh theo nhu cầu người dùng.

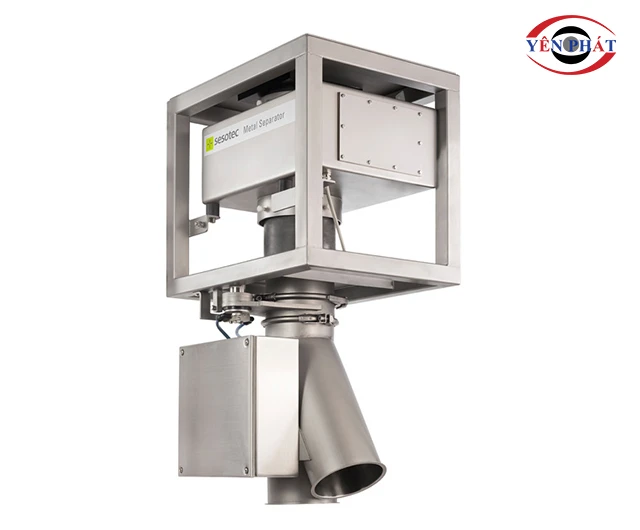

6.5 Máy dò kim loại dạng rơi Sesotec RAPID 5000

Trong danh sách này, độ nhạy của máy rà tìm kim loại Sesotec RAPID 5000 chỉ đứng sau Anritsu KDS. Thiết bị có thể phát hiện nhanh những mạt kim loại/inox có kích thước siêu nhỏ.

‘Độ rộng của cửa dò tuy không cao nhưng có nhiều phiên bản để bạn lựa chọn (40-120mm). Tốc độ dò ổn, trả order đúng tiến độ, không làm ảnh hưởng đến hoạt động chung.

Máy được làm từ 2 vật liệu cơ bản là inox 316 và inox 304. Cả 2 thành phần này đều có chất lượng VIP, đạt chuẩn GMP và FDA, an toàn tuyệt đối khi sử dụng trong ngành dược phẩm, thực phẩm,...

Trên đây là những thông tin chi tiết, chuẩn chỉnh về máy dò kim loại dạng rơi. Nếu đang có nhu cầu sử dụng thiết bị này để hỗ trợ công việc, bạn hãy liên hệ với Tổng kho Yên Phát để nhập hàng công ty với giá siêu hữu nghị nhé!
