Tìm hiểu mối quan hệ giữa lưu lượng khí và áp suất từ A - Z

Lưu lượng khí và áp suất không đơn thuần là con số hiển thị trên đồng hồ. Chúng là “đòn bẩy” quyết định lực, tốc độ và hiệu suất của toàn bộ hệ thống. Khi một trong hai mất cân bằng, mọi thứ sẽ vận hành lệch chuẩn.

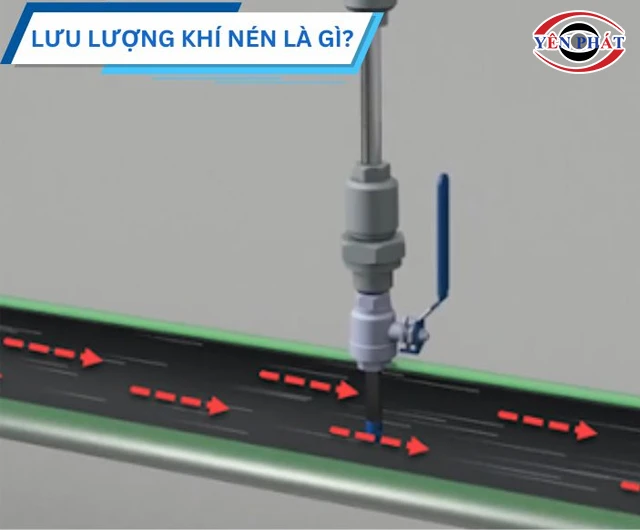

1. Lưu lượng khí là gì?

1.1 Khái niệm

Lưu lượng khí là thông số máy nén khí quan trọng, có danh pháp tiếng Anh là Air Flow Rate. Đại lượng này biểu thị lượng khí di chuyển qua một điểm hoặc một tiết diện trong một đơn vị thời gian.

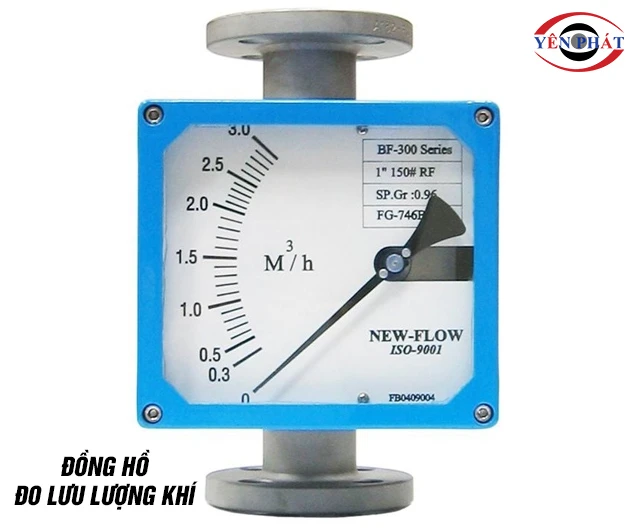

Trong hệ thống khí nén, lưu lượng khí thường được đo với đơn vị m3/phút, L/phút,...

Bản chất của lưu lượng khí nén còn thể hiện khả năng cung cấp khí liên tục cho thiết bị. Người dùng có thể dựa vào đây để đánh giá năng lực thực tế của máy nén khí.

1.2 Vai trò

Lưu lượng khí khí nén giữ vai trò then chốt trong hiệu quả vận hành, cụ thể như sau:

• Đảm bảo thiết bị hoạt động ổn định: Mỗi dụng cụ cần một mức lưu lượng min để chạy đúng công suất.
• Quyết định số lượng thiết bị có thể dùng đồng thời: Lưu lượng càng lớn thì khả năng cấp khí nén càng nhiều.
• Ảnh hưởng đến tốc độ làm việc: Lưu lượng thiết khiến thiết bị chạy chậm, yếu.
• Tác động đến hiệu suất tổng thể, chi phí vận hành: Lưu lượng không tối ưu sẽ gây tiêu hao điện, giảm năng suất.

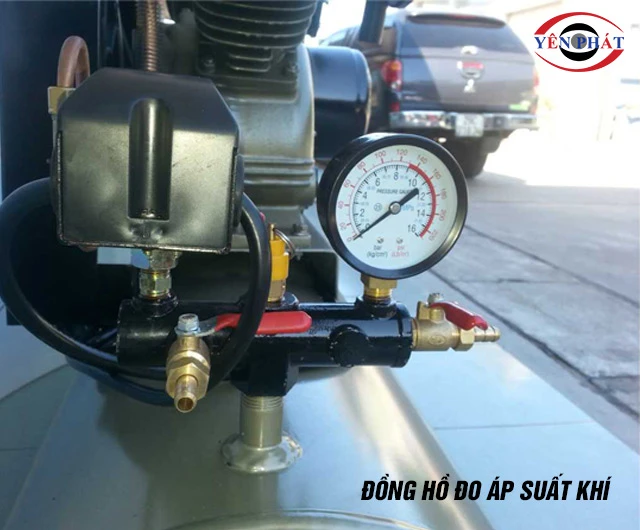

2. Áp suất khí là gì?

2.1 Khái niệm

Áp suất khí - thuật ngữ tiếng Anh là Air Pressure. Đây là đại lượng biểu thị lực mà khí tác động lên một đơn vị diện tích bề mặt. Trong hệ thống khí nén, áp suất được tạo ra khi không khí bị nén vào một không gian kín, thể tích bị giảm xuống làm tăng mật độ phân tử, sinh ra lực ép.

Hiểu đơn giản, lưu lượng thể hiện lượng khí còn áp suất chính là độ mạnh của dòng khí.

Áp suất khí thường được đo với đơn vị Bar, PSI, MPa, Kg/cm2.

Trong hệ thống khí nén, các mức áp suất khí phổ biến phải kể đến:

• 6 - 8 bar: Dùng cho các thiết bị nhẹ như xì khô, phun sơn, thổi bụi,...
• 8 - 10 bar: Dùng trong gara ô tô, sửa chữa cơ khí,...
• 10 - 14 bar: Phù hợp với máy móc yêu cầu lực lớn hơn.
• >14 bar: Chuyên biệt cho những ngành công nghiệp đặc thù.

2.2 Vai trò

Áp suất khí là yếu tố cốt lõi quyết định hiệu năng của cả hệ thống khí nén:

• Tạo lực làm việc cho thiết bị: Áp suất càng cao, lực tác động như siết, ép, nâng,... càng lớn.
• Đảm bảo thiết bị chạy đúng chuẩn: Mỗi dụng cụ yêu cầu một mức áp tối thiểu để hoạt động ổn định.
• Ảnh hưởng đến hiệu suất, chất lượng công việc: Nếu áp suất yếu thì lực không đủ còn áp quá cao thì gây hao phí năng lượng.
• Duy trì sự ổn định của hệ thống: Áp ổn giúp tránh gián đoạn vận hành.

3. Quy luật tương tác giữa lưu lượng dòng khí và mức áp suất

Lưu lượng khí và áp suất có mối quan hệ chặt chẽ với nhau. Tuy nhiên nó không phải là tỷ lệ thuận hay nghịch tuyệt đối, mà phụ thuộc vào trạng thái dòng chảy, cấu trúc hệ thống và điều kiện vận hành.

Mối quan hệ của hai đại lượng này được biểu thị thông qua định luật Bernoulli và Poiseuille.

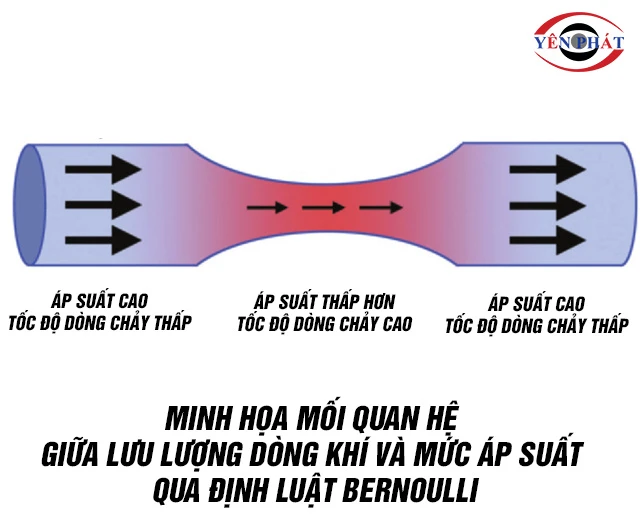

*Theo định luật Bernoulli: Lưu lượng khí tăng → áp suất giảm.

Cụ thể, trong dòng khí chuyển động, khi tốc độ dòng chảy tăng (tương ứng lưu lượng lớn hơn qua một tiết diện nhất định), áp suất tĩnh có xu hướng giảm. Điều này xảy ra do tổng năng lượng của dòng khí được bảo toàn, khi động năng tăng thì áp năng phải giảm tương ứng.

*Theo định luật Poiseuille: Áp suất tăng → lưu lượng có thể tăng.

Dễ hiểu, trong điều kiện dòng chảy ổn định (đặc biệt là trong ống dẫn), chênh lệch áp suất giữa hai đầu càng lớn thì lưu lượng khí đi qua càng cao. Tuy nhiên, mức tăng này không vô hạn mà còn phụ thuộc vào ma sát đường ống, chiều dài ống và cấu trúc hệ thống dẫn khí.

4. Công thức tính lưu lượng khí nén - Cách đo áp suất

Lưu lượng khí và áp suất là cơ sở để đánh giá hiệu suất thực tế của máy nén khí. Do đó, người dùng cần biết cách tính, cách đo chuẩn.

4.1 Công thức tính lưu lượng khí cơ bản

Công thức thường được sử dụng để ước tính lưu lượng khí nén trong bình chứa:

Q = (P2 - P1)/P0 x (V/T)

Trong đó:

• Q: Lượng khí (m3/phút hoặc L/phút)
• P2: Áp suất khí thành phẩm
• P1: Áp suất khí ban đầu
• P0: Áp suất khí quyển tiêu chuẩn (≈ 1 bar)
• V: Thể tích bình chứa
• T: Thời gian nạp từ P1 → P2

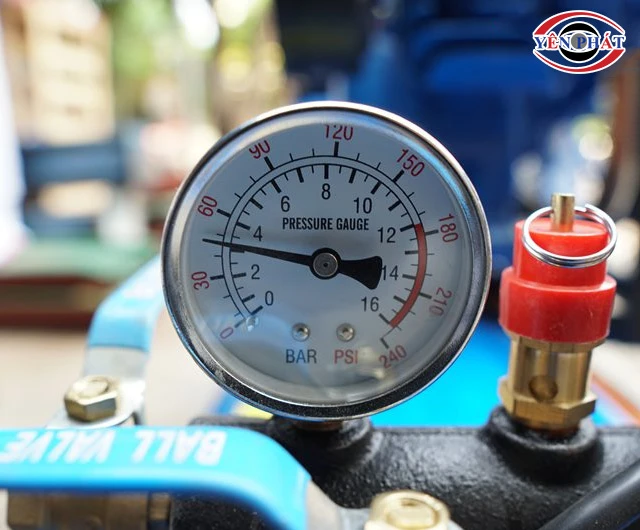

4.2 Phương pháp đo áp suất khí thực tế

Để đo áp suất thực tế, mọi người thường dùng đồng hồ đo áp chuyên dụng gắn thẳng trên máy nén khí. Phương pháp này đơn giản nhưng cho độ hiệu quả cao.

Để đo áp bằng đồng hồ, bạn thực hiện như sau:

• Đồng hồ phải lắp tại các vị trí quan trọng: đầu ra máy nén, bình tích, cuối đường ống.
• So sánh áp suất giữa các điểm để phát hiện sụt áp.
• Kiểm tra đồng hồ khi hệ thống đang hoạt động tải thực, không đo khi không tải.

Lưu ý, bạn phải chọn đồng hồ có dải đo phù hợp. Hiệu chuẩn định kỳ để đảm bảo độ chính xác. Tránh rung động và va đập khi đo làm sai lệch kết quả.

5. Các yếu tố ảnh hưởng đồng thời đến lưu lượng và áp suất

Trong hệ thống khí nén, lưu lượng khí và áp suất không biến thiên độc lập mà chịu tác động đồng thời từ nhiều thành phần trong toàn bộ chuỗi dẫn khí. Chỉ cần một mắt xích thay đổi, cả hai thông số có thể lệch chuẩn ngay lập tức.

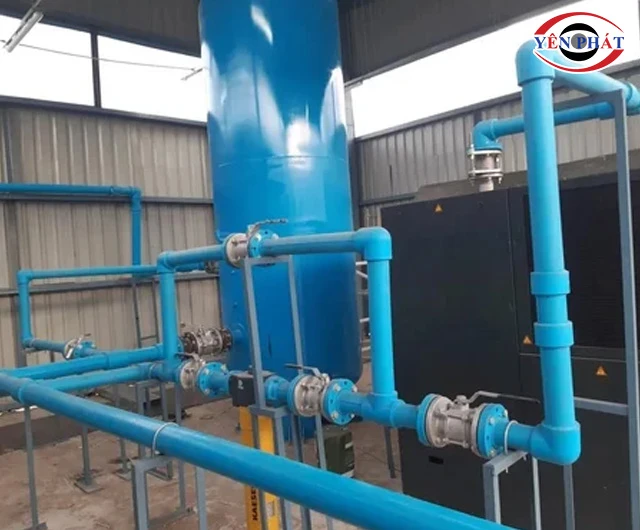

5.1 Hệ thống đường ống

Đường ống không chỉ là “kênh dẫn khí” mà còn là nguyên nhân phát sinh nhiều sự thay đổi áp và lưu lượng, cụ thể:

• Đường kính ống: Ống quá nhỏ làm tăng vận tốc dòng khí, ma sát tăng lên, từ đó gây tụt áp, hạn chế lưu lượng cấp.
• Độ dài ống: Ống càng dài, tổn thất áp suất càng tăng do ma sát tích lũy dọc đường.
• Cấu trúc đường ống: Các vị trí co nối, khúc gấp, đoạn thu - phình sẽ tạo nhiễu dòng, làm suy giảm cả áp suất và lưu lượng.
• Độ nhám mặt trong ống: Mặt trong ống càng thô thì lực cản càng lớn gây thất thoát năng lượng.
• Rò rỉ đường ống: Những điểm hở nhỏ có thể làm mất đáng kể lượng khí, áp suất cũng vì thế mà không ổn định.

5.2 Thiết bị trong hệ thống

Mỗi thiết bị lắp trên đường khí đều tạo ra một mức “cản trở” nhất định với dòng khí.

• Bộ lọc khí: Khi bị bẩn hoặc tắc nghẽn sẽ làm giảm lưu lượng và áp suất đáng kể.
• Van, co nối: Làm thay đổi hướng dòng chảy, tạo tổn thất áp suất cục bộ.
• Bình chứa: Giúp ổn định áp suất, giảm dao động và hỗ trợ duy trì lưu lượng khi tải tăng đột ngột.
• Máy sấy khí, bộ tách nước: Nếu không tương thích công suất thì sẽ trở thành nút thắt cổ chai trong hệ thống.

5.3 Điều kiện môi trường

Dù ít được chú ý nhưng điều kiện môi trường lại có ảnh hưởng không nhỏ đến lưu lượng, áp suất khí:

• Nhiệt độ cao: Làm khí giãn nở, giảm mật độ, thể tích có thể tăng nhưng áp suất có thể giảm.
• Độ ẩm: Hơi nước trong không khí làm giảm chất lượng khí nén, gây tổn thất và ảnh hưởng đến áp suất làm việc
• Bụi bẩn nhiều: Không khí đầu vào quá bẩn thì sẽ phải tăng tải cho hệ thống lọc, gián tiếp làm tụt áp.

6. Cách tối ưu lưu lượng và áp suất khí nén hiệu quả

Để tối ưu lưu lượng khí và áp suất, một số chia sẻ từ Yên Phát sau đây có thể hỗ trợ bạn.

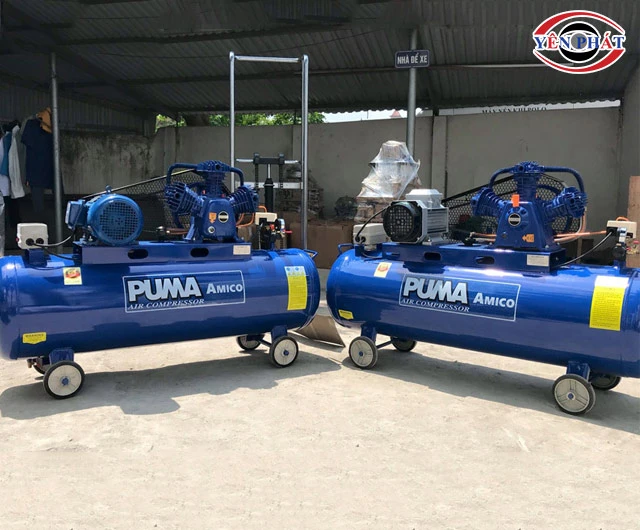

6.1 Lựa chọn máy nén phù hợp

Máy nén là nguồn cấp khí chính, nên cần chọn theo nhu cầu thực tế thay vì ước lượng cảm tính. Bạn nên tính tổng lưu lượng tiêu thụ của các thiết bị, cộng thêm khoảng dự phòng 10 - 20% để tránh thiếu khí khi tải tăng.

Áp suất làm việc của máy nên cao hơn mức tối thiểu mà thiết bị yêu cầu để đảm bảo chạy ổn định. Việc chọn đúng loại máy giúp duy trì lưu lượng đều và hạn chế dao động áp suất.

6.2 Thiết kế hệ thống đường ống chuẩn

Đường ống ảnh hưởng trực tiếp đến việc thất thoát áp suất và lưu lượng. Nên dùng ống có đường kính đủ lớn để giảm ma sát, hạn chế các đoạn co nối hoặc gấp khúc gây cản trở dòng khí.

Hệ thống ống được bố trí khoa học, ngắn gọn và kín sẽ giúp khí lưu thông ổn định, giảm hiện tượng tụt áp ở cuối đường ống.

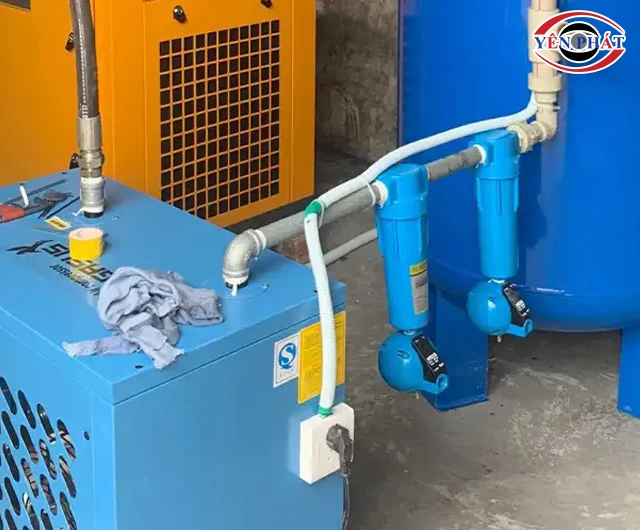

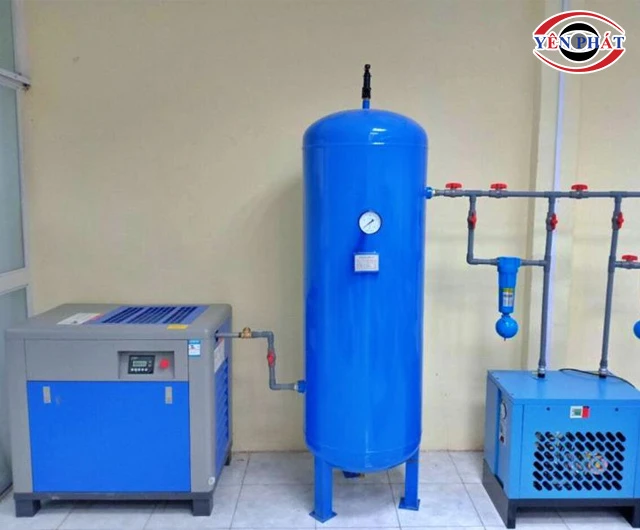

6.3 Sử dụng thiết bị hỗ trợ (bình nén, điều áp, bộ lọc)

Các thiết bị hỗ trợ giúp hệ thống vận hành ổn định và hiệu quả hơn.

• Bình tích khí có nhiệm vụ cân bằng áp suất và bổ sung lưu lượng khí nhu cầu tăng đột ngột.
• Van điều áp giúp duy trì mức áp phù hợp cho từng thiết bị, tránh quá áp hoặc thiếu áp.
• Bộ lọc khí loại bỏ bụi, nước và dầu, giúp cản trở dòng khí và bảo vệ thiết bị.

Khi được trang bị đầy đủ, hệ thống sẽ duy trì lưu lượng ổn định và hạn chế tổn thất.

6.4 Bảo trì và kiểm tra định kỳ

Theo thời gian, hệ thống khí nén có thể phát sinh rò rỉ, tắc nghẽn hoặc sai lệch áp suất. Vì vậy, việc kiểm tra định kỳ là rất cần thiết để duy trì hiệu suất.

Bạn nên thường xuyên kiểm tra đường ống, vệ sinh hoặc thay bộ lọc, theo dõi đồng hồ áp suất và xử lý ngay các điểm rò rỉ.

Một hệ thống được bảo trì tốt không chỉ đảm bảo lưu lượng và áp suất ổn định mà còn giúp tiết kiệm chi phí vận hành.

Lưu lượng khí và áp suất không chỉ là hai thông số đơn thuần mà còn là hai đại lượng then chốt ảnh hưởng đến hiệu suất cả hệ thống. Kiểm soát tốt hai yếu tố này đồng nghĩa với việc kiểm soát hiệu suất và chi phí vận hành.
