Cấu tạo máy nén khí trục vít & Nguyên lý hoạt động chi tiết

Cấu tạo máy nén khí trục vít ảnh hưởng trực tiếp đến khả năng tiết kiệm điện và tuổi thọ linh kiện. Nắm vững thành phần cấu tạo không chỉ giúp máy vận hành đúng mà còn tránh được rủi ro hỏng hóc tốn kém. Cùng Yên Phát giải mã A-Z về dòng máy này!

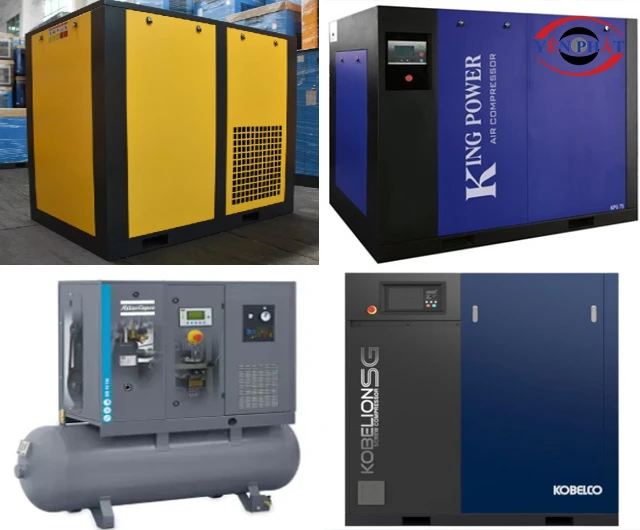

1. Máy nén khí trục vít là gì?

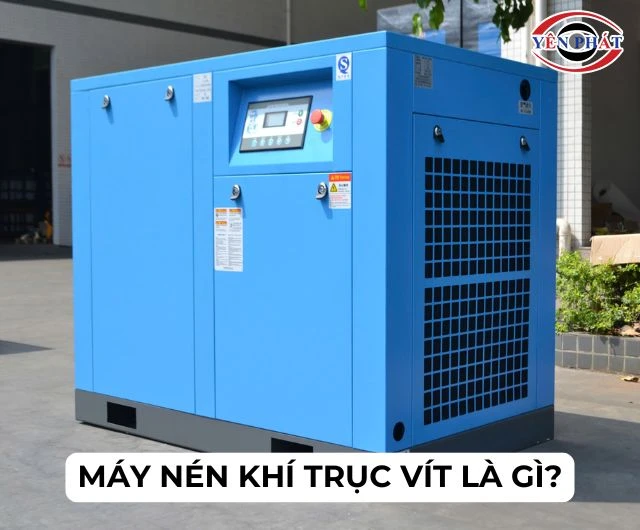

Máy nén khí trục vít (Screw Air Compressor) là thiết bị nén khí, tạo ra áp suất dựa trên chuyển động quay ngược chiều của cặp trục vít xoắn (trục đực và trục cái) ăn khớp với nhau.

Đây là công nghệ nén liên tục, không tạo ra xung động, giúp máy đạt hiệu suất năng lượng cực cao trong môi trường công nghiệp.

Nếu máy nén khí piston thường lộ diện với thiết kế "mở", bình chứa khí nằm ngang và đầu nén đặt lộ thiên thì dòng trục vít lại mang diện mạo của một khối hộp (Cabinet) kín kẽ.

Điểm khác biệt dễ nhận thấy nhất nằm ở bảng điều khiển; thay vì chỉ có đồng hồ áp suất cơ đơn giản, máy trục vít sở hữu màn hình PLC hiển thị chi tiết các chỉ số vận hành.

Nếu dòng piston tạo ra tiếng động “cạch cạch’ va đập cơ khí đặc trưng thì máy trục vít lại có tiếng “ù ù” đều đặn, êm ái nhờ cơ chế quay liên tục không điểm dừng.

Đặc biệt, máy nén trục vít không cần các cánh tản nhiệt rườm rà trên đầu nén mà thay vào đó là hệ thống két giải nhiệt lớn tích hợp bên trong.

2. Thành phần cấu tạo máy nén khí trục vít

Cấu tạo máy nén trục vít là 1 kiệt tác của cơ khí chính xác. Kết hợp hoàn hảo của hàng trăm chi tiết, chia thành 5 nhóm cốt lõi dưới đây.

2.1. Cụm đầu nén - trái tim của hệ thống

Là bộ phận quan trọng nhất, nơi trực tiếp thực hiện quá trình nén khí.

• Cặp trục vít: Tạo từ thép nguyên khối bóng mịn với các rãnh ăn khớp hoàn hảo. Khi quay ngược chiều với tốc độ cao, tạo ra khoang nén thu hẹp dần để tăng áp suất khí.

• Motor điện và bộ chuyển động: Động cơ điện 3 pha mạnh mẽ, cung cấp momen xoắn cho trục vít thông qua dây đai hoặc bộ coupling (khớp nối trực tiếp).

• Vòng bi đầu nén: Giúp trục vít quay ổn định, giảm thiểu ma sát và rung chấn ở tốc độ cao.

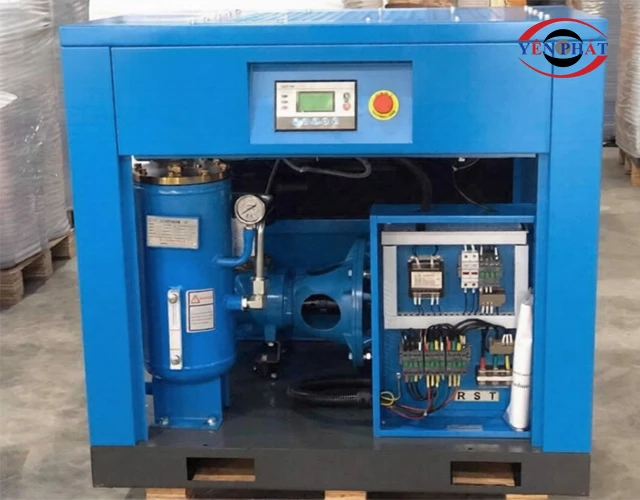

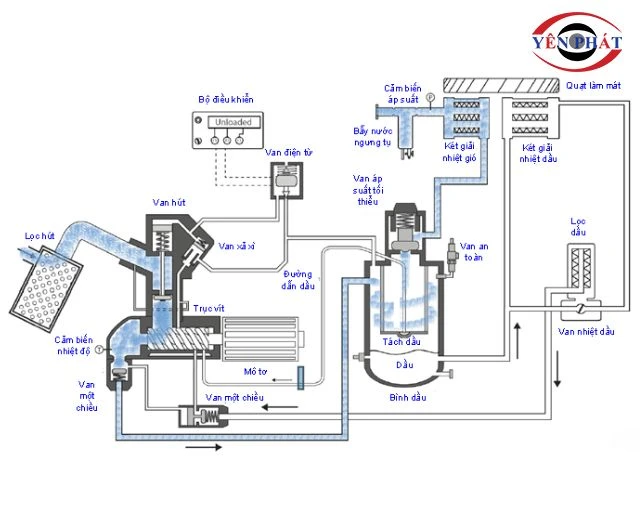

2.2. Hệ thống van điều phối - Kiểm soát luồng khí

Trong cấu tạo máy nén khí trục vít có dầu, không dầu - hệ thống van đóng vai trò điều tiết áp suất cực kỳ tinh vi.

• Van cửa nạp (van hút): Kiểm soát lượng khí đi vào đầu nén.

• Van áp suất tối thiểu: Đảm bảo áp suất luôn đủ để duy trì chu trình tuần hoàn dầu.

• Van an toàn: “Chốt chặn” cuối cùng, tự động xả khí khi áp suất vượt ngưỡng.

• Van 1 chiều: Ngăn khí nén & dầu chảy ngược từ bình chứa vào đầu nén khi dừng máy.

• Van điện từ: Lắp đặt ở cổ hút, có nhiệm vụ điều khiển việc đóng - mở cửa hút bằng tín hiệu điện. Van mở để hút khí vào máy khởi động và đóng khi máy dừng.

• Van chặn dầu: Nằm ở dưới đáy cụm đầu nén, ngăn không cho dầu bôi trơn từ buồng nén chạy vào motor khi máy dừng.

2.3. Hệ thống giải nhiệt - “bảo hiểm” tuổi thọ

Máy nén khí sinh nhiệt rất lớn khi vận hành, vì vậy hệ thống tản nhiệt là yếu tố sống còn:

• Két tản nhiệt kép (Oil & Air Cooler): Thiết kế dạng tổ ong bằng nhôm cao cấp, song hành làm mát cả dòng khí nén và dầu bôi trơn trước khi tái tuần hoàn.
• Bộ giải nhiệt cho khí nén: Thực hiện nhiệm vụ làm mát khí nén sau khi ra khỏi cụm nén trước khi vào bình chứa hoặc hệ thống dùng khí.
• Quạt làm mát: Hỗ trợ trực tiếp cho két làm mát, thổi không khí xung quanh bộ trao đổi nhiệt, x2 hiệu quả tản nhiệt.

2.4. Hệ thống cảm biến “đa điểm”

• Cảm biến nhiệt độ: Gắn trong hệ thống để theo dõi nhiệt độ dầu và khí nén. Khi vượt ngưỡng, cảm biến sẽ gửi tín hiệu đến bảng điều khiển để người vận hành xử lý.
• Cảm biến áp suất: Kiểm soát và duy trì hoạt động của máy trong dải áp suất định mức. Khi tăng vượt khung quy định, máy tự động dừng và khởi động lại.
• Cảm biến quá tải: Bảo vệ động cơ khỏi sự cố quá tải, cháy nổ, chập cháy. Nếu dòng điện vượt mức an toàn, rơ le tự động ngắt nguồn để bảo vệ toàn hệ thống.

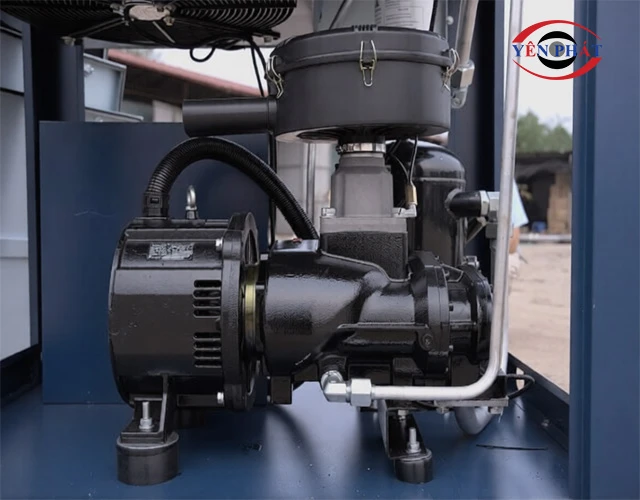

2.5. Hệ thống điều khiển - “bộ não” thông minh

Đây là trung tâm điều phối, giúp máy nén trục vít “biết nói”. Ở dòng biến tần, trang bị màn hình PLC cảm ứng mượt mà, tùy chỉnh áp suất và theo dõi đồ thị vận hành. Ở dòng phổ thông màn hình nút bấm cơ bản, đảm bảo đầy đủ thông số.

Nhiệm vụ chính của màn hình PLC là lưu trữ lịch sử lỗi, lên lịch bảo dưỡng, ra lệnh ngắt máy khi bất thường,...

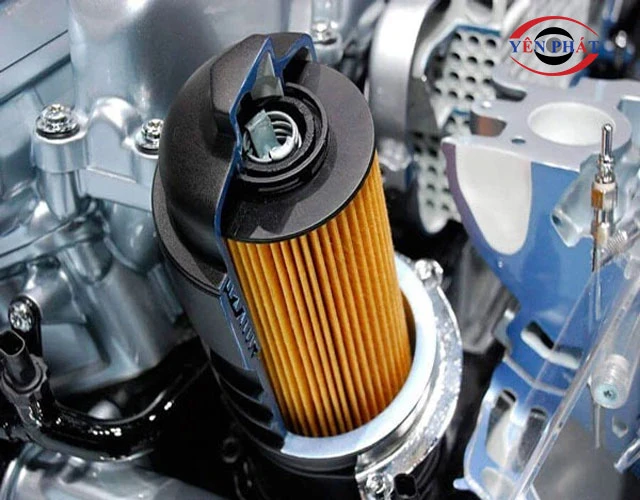

2.6. Hệ thống bôi trơn và tách dầu

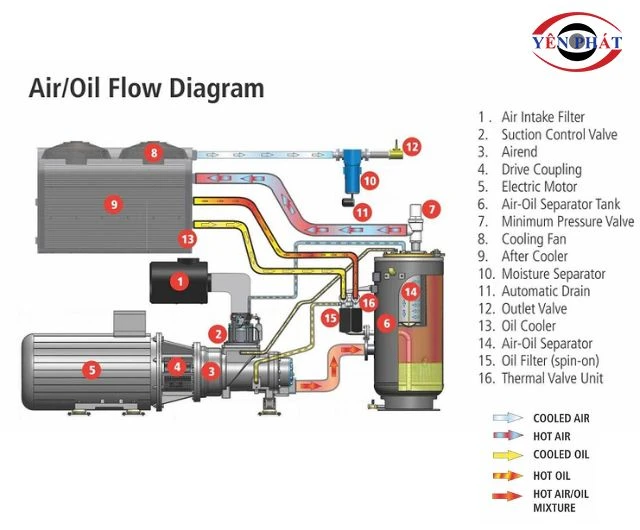

Chủ yếu có trong cấu tạo máy nén khí trục vít có dầu, giúp máy chạy “bốc” và bền hơn.

• Bình chứa dầu: Lưu trữ lượng dầu bôi trơn cần thiết cho máy nén khí. Đảm bảo nguồn dầu luôn được cấp cho các chi tiết trong cụm đầu nén, tránh mài mòn và hỏng hóc khi thiếu dầu.
• Lọc dầu: Loại bỏ tạp chất, cặn kim loại, bụi bẩn có trong dầu bôi trơn. Vì thế, dầu luôn sạch, đảm bảo khả năng bôi trơn tối ưu và kéo dài tuổi thọ.
• Đường ống hồi dầu: Thu hồi dầu bôi trơn bị lẫn và đọng ở đáy bình sau khi lọc tách. Lượng dầu thu được sẽ trở lại bình chứa.
• Lọc tách dầu máy nén khí: Loại bỏ dầu lẫn trong khí nén để khí nén thành phẩm đạt độ tinh khiết cao, đáp ứng tiêu chuẩn sử dụng nghiêm ngặt.

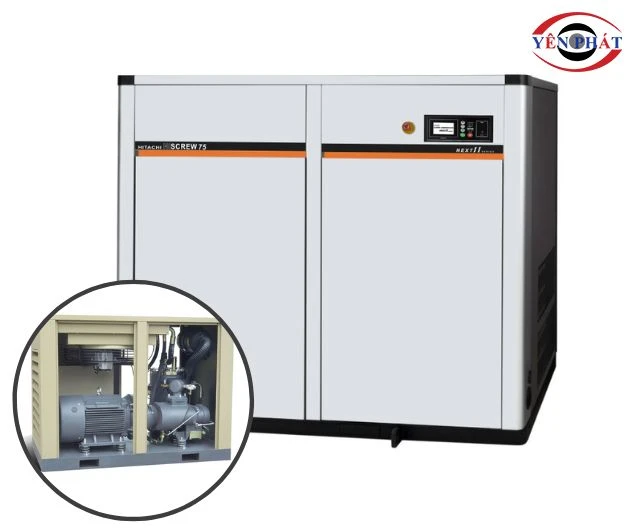

3. Cơ chế hoạt động của máy nén khí trục vít

Khác với kiểu nén "gián đoạn" của piston, máy trục vít vận hành dựa trên nguyên lý thay đổi thể tích liên tục thông qua sự ăn khớp của cặp trục vít đực - cái.

Bên trong buồng nén, 2 trục vít được thiết kế sai biệt từ 1 - 2 răng để đảm bảo sự ăn khớp tuyệt đối. Khi motor hoạt động, 2 trục vít quay ngược chiều nhau với tốc độ cực lớn.

Điểm chung là chúng không hề tiếp xúc trực tiếp mà luôn duy trì 1 khe hở nhỏ được làm kín bởi màng dầu mỏng hoặc lớp phủ chịu nhiệt.

Quy trình làm việc qua 3 giai đoạn: Hút - Nén - Xả

• Giai đoạn 1 - Hút khí: Hai trục vít bắt đầu quay và tách rời nhau ở cửa nạp, thể tích khoang trống giữa tăng lên đột ngột, tạo ra vùng áp suất thấp. Lúc này, van cửa nạp mở để hút khí từ bên ngoài đẩy vào buồng nén. Khi khoang chứa nạp đầy thì giai đoạn này kết thúc.
• Giai đoạn 2 - Nén khí: Hai trục vít tiếp tục quay khiến bánh răng ăn khớp sâu vào nhau, thể tích khoang chứa bị thu hẹp dần. Không khí bị ép trong không gian hẹp làm tăng áp suất.
• Giai đoạn 3 - Xả khí: Khi khoang khí đạt tới điểm cuối của trục vít (cửa xả), thể tích lúc này nhỏ nhất và áp suất đạt đỉnh. Van xả mở, luồng khí nén được đẩy vào bình tích khí. Ngay lập tức, khoang trống tại cửa nạp lại mở ra, bắt đầu chu trình mới.

4. Hệ thống phân loại máy nén khí trục vít

Dựa trên đặc điểm kỹ thuật và yêu cầu vận hành, máy nén khí trục vít được chia như sau:

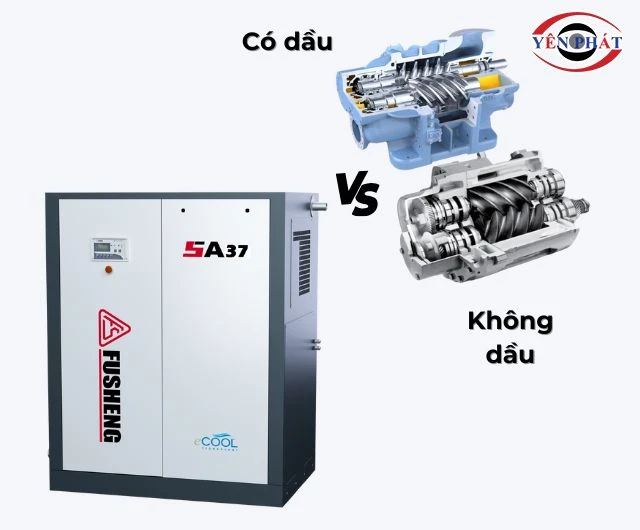

4.1. Theo chất lượng khí nén

• Máy nén khí trục vít có dầu: Trong quá trình nén, dầu bôi trơn được phun trực tiếp vào buồng nén để làm mát và làm kín. Dù qua hệ thống lọc tách, khí nén vẫn lẫn hơi dầu. Lý tưởng dùng trong ngành cơ khí, dệt may,...với ưu điểm chạy khỏe, tản nhiệt tốt.

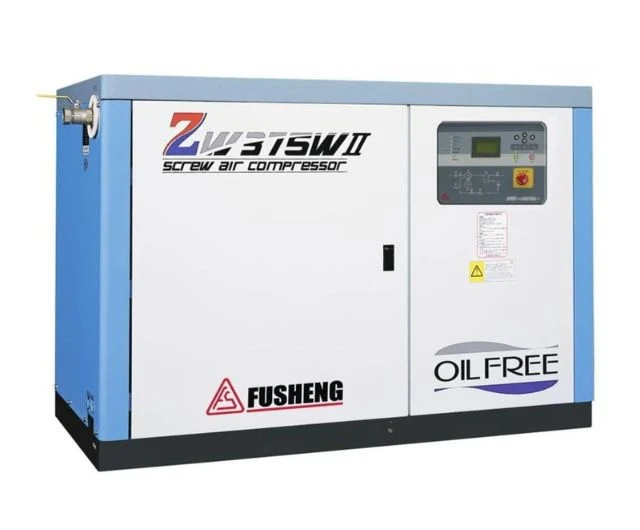

• Máy nén khí trục vít không dầu: Buồng nén hoàn toàn khô ráo, tạo ra dòng khí tinh kết không lẫn mùi dầu. Chuyên dùng trong lĩnh vực yêu cầu khắt khe như thực phẩm, dược phẩm, nha khoa, sản xuất linh kiện điện tử.

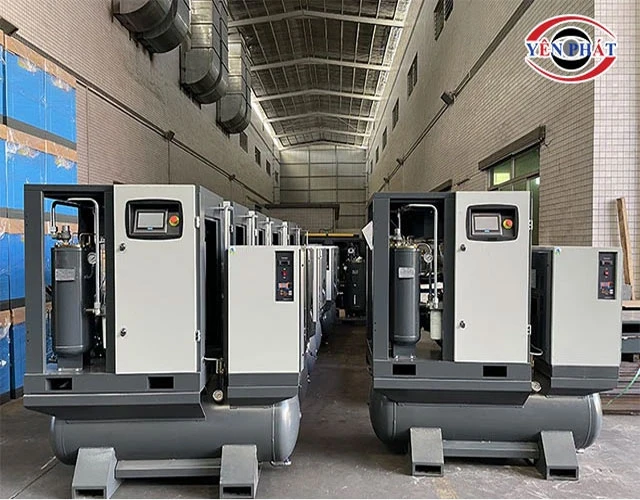

4.2. Theo công nghệ nén khí

• Máy nén khí trục vít đôi: Dùng cặp trục vít đực - cái ăn khớp xoắn ốc. Là loại máy phổ biến nhất, hiệu suất nén vượt trội và khả năng làm việc liên tục. Tuy nhiên, quy trình chế tạo phức tạp, đòi hỏi kỹ thuật vận hành và chuyên môn cao.
• Máy nén khí trục vít đơn: Chỉ có 1 trục vít ăn khớp với 2 bánh răng đĩa vệ tinh. Vận hành cực kỳ êm ái, ít rung chấn, phù hợp với nhu cầu sử dụng vừa và nhỏ. Loại máy này thường không đạt được hiệu suất “khủng” như cặp trục vít đôi.

4.3. Theo kiểu làm mát

• Máy nén khí trục vít làm mát bằng không khí: Sử dụng quạt gió và két tản nhiệt dạng lá nhôm. Thiết kế cơ động, chi phí vận hành thấp, dễ bảo trì. Điểm trừ, phụ thuộc vào nhiệt độ môi trường và độ thông thoáng nơi đặt máy.
• Máy nén khí trục vít làm mát bằng nước: Sử dụng tháp tản nhiệt với hệ thống nước tuần hoàn để tản nhiệt. Hiệu quả hạ nhiệt cực nhanh, cực ổn nhưng đòi hỏi có hệ thống xử lý nước đi kèm, chi phí đầu tư ban đầu cao.

5. Ưu - nhược điểm của máy nén khí trục vít

Để có cái nhìn thực tế trước khi xuống tiền, cùng bóc tách ưu điểm và hạn chế của thiết bị.

5.1. Ưu điểm

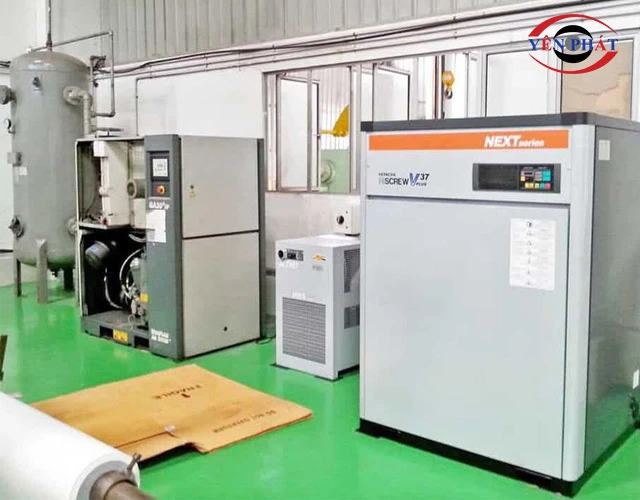

Máy nén trục vít chiếm lĩnh thị trường nhờ các đặc tính mà dòng máy khác khó lòng theo kịp.

• Năng suất không đối thủ: Tỷ lệ nén đạt tới 13:1, cung cấp lưu lượng khí cực lớn, áp suất ổn định 8 - 12 bar. Luồng khí đầu ra luôn “phẳng” và liên tục, các thiết bị đầu cuối vận hành mượt, không sụt áp.
• Vận hành xuyên suốt 24/7: Là dòng máy duy nhất có khả năng chạy thông ngày đêm mà không cần nghỉ ngơi. Hệ thống làm mát duy trì nhiệt độ lý tưởng kể cả khi máy chạy max.
• Tuổi thọ bền bỉ 10 năm: Thiết kế trục vít không tiếp xúc trực tiếp, ma sát được giảm thiểu tối đa. Giúp máy có vòng đời cực dài, ít xảy ra lỗi hỏng vặt như dòng piston.
• Thân thiện với môi trường làm việc: Độ ồn dao động từ 65 - 75 dB, rung chấn gần như bằng 0, thỏai mái đặt máy ngay trong xưởng mà không lo ngại ô nhiễm tiếng ồn.

5.2. Nhược điểm

Dù sở hữu công nghệ đỉnh cao, máy nén trục vít vẫn còn có 1 số điểm cần cân nhắc.

• Rào cản về vốn đầu tư: Chi phí mua máy cao hơn so với dòng piston, khiến nhiều người cân nhắc chọn mua nhất là các doanh nghiệp mới sản xuất hoặc quy mô nhỏ.
• Hệ thống phụ trợ đi kèm đắt đỏ: Luôn cần đầu tư thêm bộ lọc cao cấp, máy sấy khí, bình tích áp. Khiến chi phí đầu tư hệ thống đội thêm rất nhiều.
• Yêu cầu khắt khe về bảo trì: Không thể tùy tiện sửa chữa tại nhà, thay thế linh kiện đòi hỏi hàng chính hãng, người vận hành cần có chuyên môn cao để xử lý lỗi.

6. Ứng dụng thực tế của máy nén khí trục vít

Máy nén không khí trục vít ngày càng khẳng định tính đa dụng khi hiện diện trong mọi ngóc ngách, ngành nghề. Cụ thể:

• Nhà máy sản xuất và dây chuyền công nghiệp: Cung cấp nguồn khí nén cho các hệ thống tự động hóa, máy đóng gói, băng chuyền và robot sản xuất.
• Ngành cơ khí - chế tạo: Vận hành các thiết bị khí nén như súng bắn ốc, máy mài, máy khoan, máy cắt kim loại trong xưởng cơ khí.
• Xưởng gỗ và nội thất: Hỗ trợ máy phun sơn, máy bắn đinh, máy ép gỗ và các thiết bị gia công gỗ cần nguồn khí ổn định.
• Gara ô tô và trung tâm sửa chữa xe: Cung cấp khí cho súng bắn bulong, máy bơm lốp, máy vệ sinh động cơ và nhiều dụng cụ sửa chữa khác.
• Ngành thực phẩm và đồ uống: Khí nén được sử dụng trong dây chuyền đóng gói, thổi chai, vận chuyển nguyên liệu và đảm bảo quy trình sản xuất liên tục.
• Ngành dệt may và da giày: Cung cấp khí cho máy may công nghiệp, thiết bị cắt vải và hệ thống làm sạch sản phẩm.
• Ngành điện tử - sản xuất linh kiện: Khí nén giúp làm sạch bụi vi mạch, vận hành máy lắp ráp tự động và kiểm tra sản phẩm.
• Lĩnh vực y tế và dược phẩm: Cung cấp khí nén cho thiết bị phòng thí nghiệm, máy móc trong dây chuyền sản xuất dược.
• Ngành xây dựng: Vận hành các thiết bị khí nén như máy khoan, máy đục hoặc hệ thống phun bê tông.
