Cách lắp lọc nước máy nén khí đơn giản nhưng siêu hiệu quả

Cách lắp lọc nước máy nén khí đúng kỹ thuật là giải pháp quan trọng giúp loại bỏ hơi ẩm, bảo vệ hệ thống khí nén, nâng cao tuổi thọ thiết bị. Nếu máy nén khí của bạn thường xuyên ra nước, làm hỏng bề mặt sơn hoặc gây rỉ sét thiết bị đầu cuối thì rất có thể hệ thống tách ẩm chưa được lắp đặt chuẩn. Yenphat.vn sẽ hướng dẫn bạn quy trình lắp đặt chuẩn kỹ thuật, giúp tách sạch tới 99% hơi ẩm và duy trì hệ thống vận hành bền bỉ trên 10 năm.

1. Giới thiệu về bộ lọc nước máy nén khí

1.1. Bộ lọc nước máy nén khí là gì?

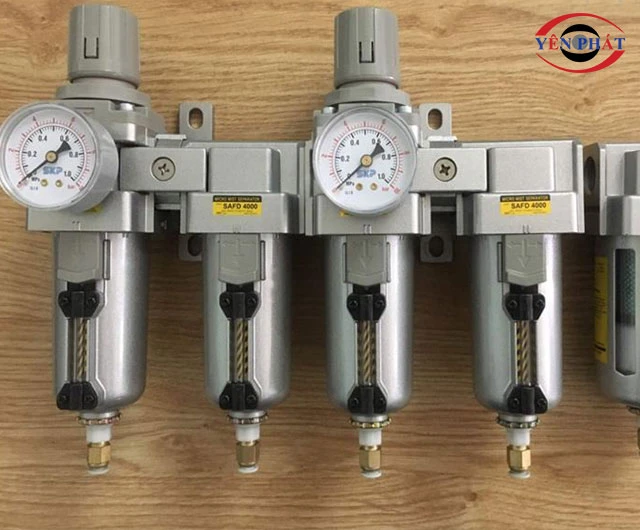

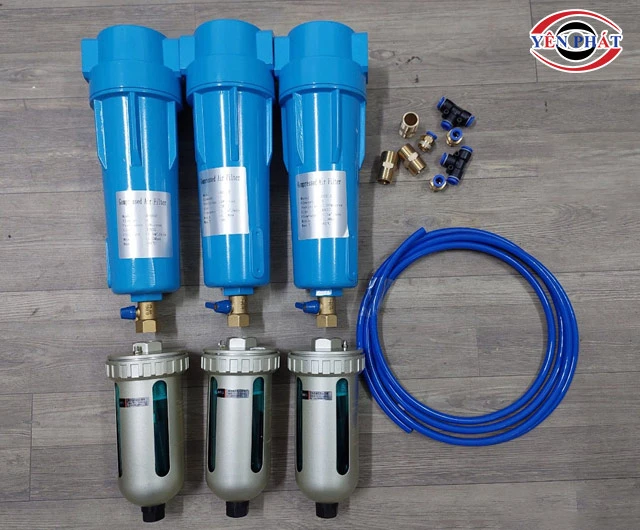

lọc nước máy nén khí

Trong giới kỹ thuật, chúng tôi thường ví bộ lọc nước như lá phổi của hệ thống khí nén. Đây là thiết bị trung gian được lắp đặt trên đường ống dẫn khí, có nhiệm vụ chính là bóc tách hơi nước ngưng tụ, lọc sạch bụi bẩn và các phân tử dầu lẫn trong khí nén.

Theo khảo sát thực tế tại Yên Phát, hơn 75% sự cố hỏng hóc thiết bị đầu cuối bắt nguồn từ việc khí nén không được xử lý lọc nước đúng tiêu chuẩn.

1.2. Tại sao phải lắp lọc nước cho máy nén khí?

Khí quy nạp vào máy nén luôn chứa một lượng độ ẩm nhất định. Khi bị nén ở áp suất cao, nhiệt độ khí tăng vọt khiến hơi nước bão hòa. Khi luồng khí này di chuyển vào đường ống và nguội đi, chúng ngưng tụ thành nước lỏng.

Nếu bạn không thực hiện cách lắp lọc nước máy nén khí ngay từ đầu, lượng nước này sẽ chảy trực tiếp vào máy móc, gây ra hiện tượng thủy kích. Từ đó, làm rỉ sét các chi tiết cơ khí chính xác và làm hỏng chất lượng sơn hoặc sản phẩm đầu ra.

1.3. Lợi ích khi lắp đặt đúng cách - Góc nhìn từ chuyên gia

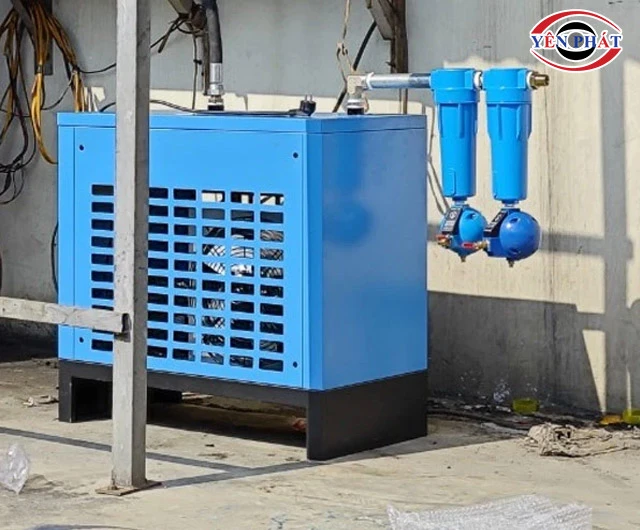

Lắp lọc nước máy nén khí

Dựa trên số liệu thực tế từ các dự án lắp đặt tại khu công nghiệp Bắc Ninh và Bình Dương, việc lắp lọc nước chuẩn kỹ thuật mang lại 4 giá trị vàng:

Bảo vệ tuyệt đối tuổi thọ thiết bị: Ngăn chặn tình trạng mài mòn hóa học và oxy hóa bên trong xi lanh, van điều hướng.
Duy trì áp suất ổn định: Bộ lọc giúp luồng khí lưu thông mượt mà, loại bỏ các vật cản hữu cơ và bụi mịn gây tắc nghẽn đường ống.
Tối ưu hóa chi phí vận hành: Giảm thiểu tối đa thời gian dừng máy để sửa chữa các lỗi vặt do nước gây ra.
Tiêu chuẩn khí sạch: Đặc biệt quan trọng trong ngành thực phẩm, dược phẩm và nha khoa, nơi yêu cầu khí nén phải khô và tinh khiết 100%.

2. Cấu tạo và nguyên lý hoạt động của bộ lọc nước máy nén khí

2.1. Phân tích cấu tạo chi tiết các bộ phận

các bộ phận của bộ lọc nước máy nén khí

Để thực hiện thành công cách lắp lọc nước máy nén khí, bạn cần hiểu rõ từng thành phần bên trong cấu kiện này:

Thành phần	Đặc điểm kỹ thuật & Công năng
Thân bộ lọc (Chén lọc)	Chế tác từ nhựa Polycarbonate trong suốt (dễ quan sát mực nước) hoặc nhôm đúc (chịu áp suất cao lên đến 15-20 Bar).
Lõi lọc	Thường làm bằng đồng xốp hoặc sợi tổng hợp. Các cấp lọc phổ biến gồm lọc thô (40 micron), lọc tinh (5 micron) và siêu tinh (0.01 micron).
Van điều áp & Đồng hồ	Kiểm soát và duy trì áp suất đầu ra luôn ở mức an toàn cho thiết bị tiêu thụ.
Cơ chế xả nước	Van xả tay hoặc van xả tự động giúp loại bỏ tạp chất tích tụ ở đáy chén.

2.2. Nguyên lý tách nước và chất bẩn (Cơ chế lốc xoáy)

Hệ thống hoạt động dựa trên sự kết hợp giữa vật lý lực ly tâm và cơ chế thẩm thấu:

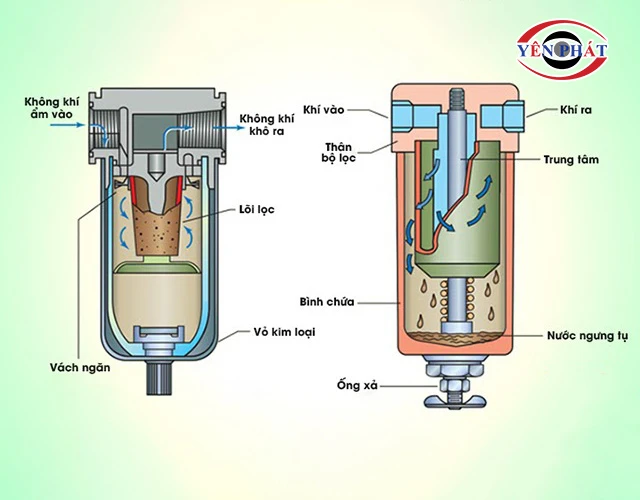

Nguyên lý hoạt động của bộ lọc nước máy nén khí

Đầu tiên, dòng khí nén đi vào qua các vách ngăn hình xoắn ốc tạo ra lực ly tâm cực mạnh. Các hạt nước và bụi nặng bị văng vào thành chén lọc, sau đó rơi xuống đáy do trọng lực.

Luồng khí trung tâm tiếp tục đi xuyên qua lõi lọc mịn để loại bỏ nốt các phân tử lơ lửng trước khi đi ra ngoài. Theo kinh nghiệm triển khai của chúng tôi, hiệu suất tách nước có thể đạt 98% nếu áp suất và lưu lượng được tính toán chuẩn xác.

3. Phân loại bộ lọc và xác định vị trí lắp đặt chiến lược

3.1. Phân loại bộ lọc theo nhu cầu sử dụng

Không phải bộ lọc nào cũng giống nhau. Tùy vào tính chất công việc mà bạn cần chọn loại phù hợp:

Bộ lọc đơn: Chỉ bao gồm cốc lọc nước, phù hợp cho các công việc đơn giản như bơm xe, thổi bụi.
Bộ lọc đôi (Lọc + Chỉnh áp): Tích hợp thêm van điều áp, dùng cho máy nén khí mini cầm tay.
Bộ lọc ba (Lọc + Chỉnh áp + Tra dầu): Bổ sung thêm bình phun dầu để bôi trơn cho các dụng cụ dùng hơi như súng vặn bu lông, máy mài.
Lọc than hoạt tính: Chuyên dụng để khử mùi dầu và tạp chất hữu cơ trong ngành y tế.

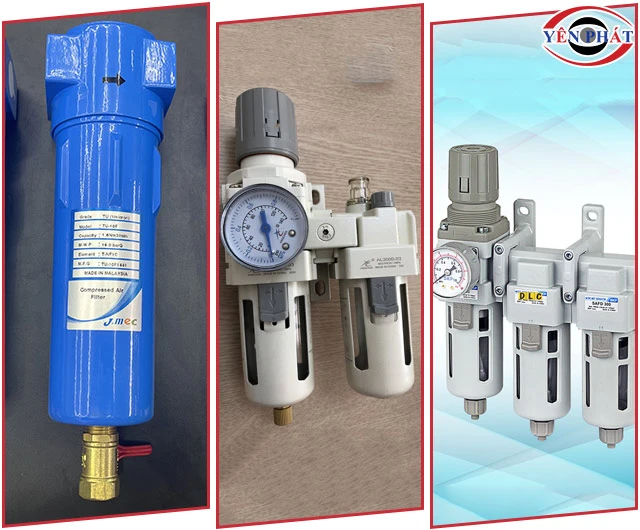

Các loại lọc nước máy nén khí

3.2. Sơ đồ và mô hình lắp đặt chuẩn

Một sai lầm chí mạng của người dùng là lắp bộ lọc ngay sát đầu ra của máy nén khí khi khí còn đang rất nóng. Yenphat.vn đề xuất 2 mô hình lắp đặt tối ưu:

Mô hình cơ bản: Máy nén khí → 5-10m đường ống → Bộ lọc nước → Thiết bị sử dụng.
Mô hình công nghiệp: Máy nén khí → Bình tích khí → Lọc thô → Máy sấy khí → Lọc tinh → Hệ thống ống dẫn chính.

3.3. Vị trí lắp đặt lý tưởng

Vị trí lắp đặt bộ lọc nước cần thỏa mãn 3 tiêu chí: Nguội - Thấp - Gần. Khí nén cần được làm nguội (qua đường ống dài hoặc máy sấy) trước khi vào lọc.

Bộ lọc nên đặt ở vị trí thấp nhất trên đường ống đi xuống và càng gần thiết bị sử dụng cuối cùng càng tốt để ngăn ngừa nước tái ngưng tụ sau khi đã lọc qua hệ thống chính.

XEM THÊM: Bảo dưỡng máy nén khí Piston

4. Hướng dẫn chi tiết cách lắp lọc nước máy nén khí

4.1. Công tác chuẩn bị trước khi lắp đặt

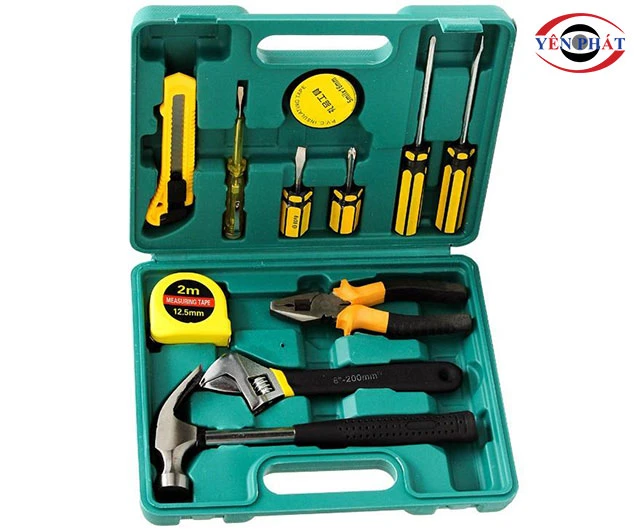

dụng cụ lắp đặt

Sự chuẩn bị kỹ lưỡng quyết định 90% thành công của việc lắp đặt. Đừng để việc thiếu một cuộn băng tan làm gián đoạn quy trình của bạn. Chúng tôi khuyến nghị bạn chuẩn bị:

Dụng cụ: Cờ lê mỏ quạt, kìm bấm ống, thước dây.
Vật tư: Băng tan PTFE (cao su non) loại chịu nhiệt, các đầu nối ren phù hợp với kích thước ống dẫn.
Vệ sinh: Sử dụng khí nén thổi sạch bụi bẩn trong các đường ống mới trước khi kết nối vào bộ lọc.

⚠️ CẢNH BÁO AN TOÀN: Trước khi thực hiện bất kỳ thao tác nào, bạn phải ngắt nguồn điện, đóng van xả bình chứa và đảm bảo kim đồng hồ áp suất đã chỉ về mức 0. Tuyệt đối không tháo lắp khi hệ thống còn áp lực.

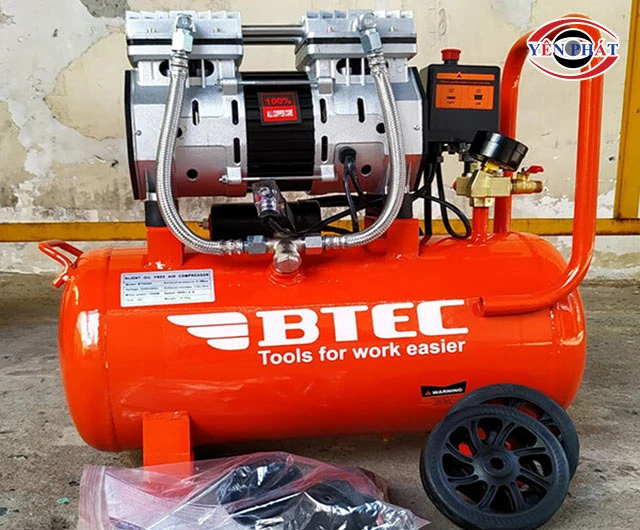

4.2. Cách lắp cho máy nén khí mini (Dòng Piston gia đình)

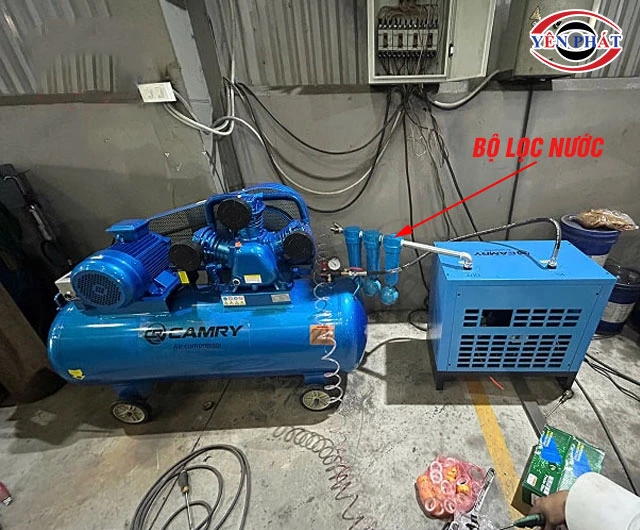

lọc nước máy nén khí piston

Với các dòng máy nhỏ, bộ lọc thường được lắp trực tiếp tại đầu ra của máy. Các bước thực hiện:

Bước 1: Xác định ren đầu ra của máy (thường là ren 13mm hoặc 17mm). Quấn băng tan từ 12-15 vòng theo chiều kim đồng hồ để đảm bảo độ kín.
Bước 2: Vặn bộ lọc vào. Lưu ý tay giữ chắc thân lọc, chỉ siết vừa đủ lực vào phần ren kim loại, tránh siết quá mạnh làm nứt cổ ren nhựa.
Bước 3: Kết nối dây hơi đầu ra vào cổng OUT của bộ lọc bằng khớp nối nhanh.

4.3. Cách lắp cho hệ thống máy nén khí công nghiệp

Trong môi trường nhà xưởng, cách lắp lọc nước máy nén khí đòi hỏi tính hệ thống cao hơn:

Bước 1: Chọn vị trí lắp trên tường hoặc giá đỡ chắc chắn. Bộ lọc công nghiệp thường nặng và chịu rung lắc, nên cần được cố định bằng vít nở.
Bước 2: Lắp đặt cụm van Bypass (van đi tắt). Việc này cho phép bạn cách ly bộ lọc để bảo trì mà không cần dừng toàn bộ dây chuyền sản xuất.
Bước 3: Kết nối ống kẽm hoặc ống thủy lực chịu áp cao vào cổng IN/OUT. Sử dụng keo dán ren chuyên dụng thay cho băng tan nếu áp suất vận hành trên 10 Bar.

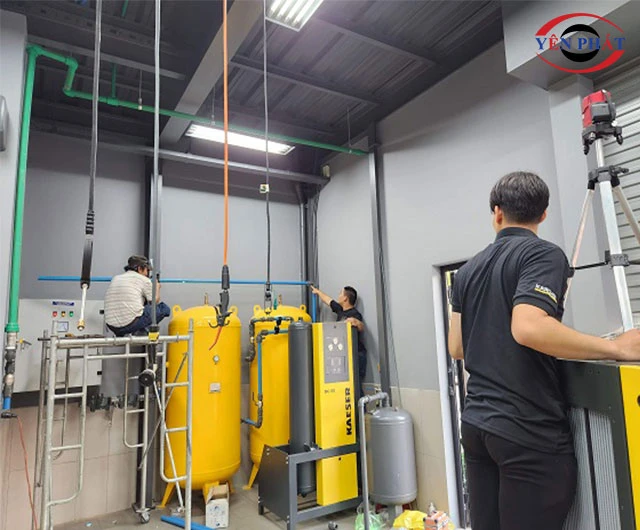

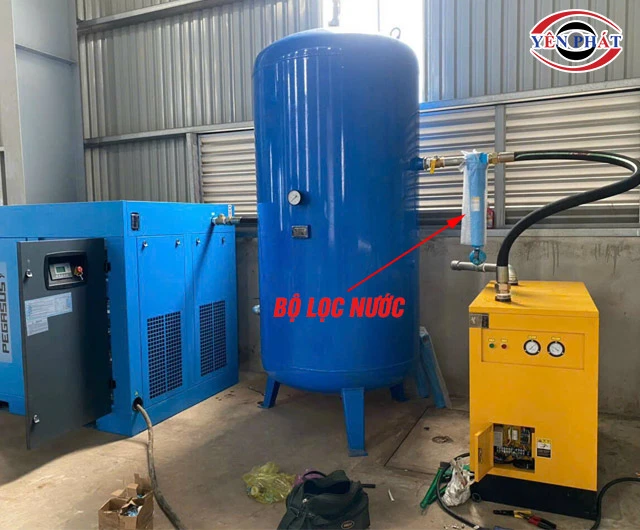

lọc nước máy nén khí trục vít

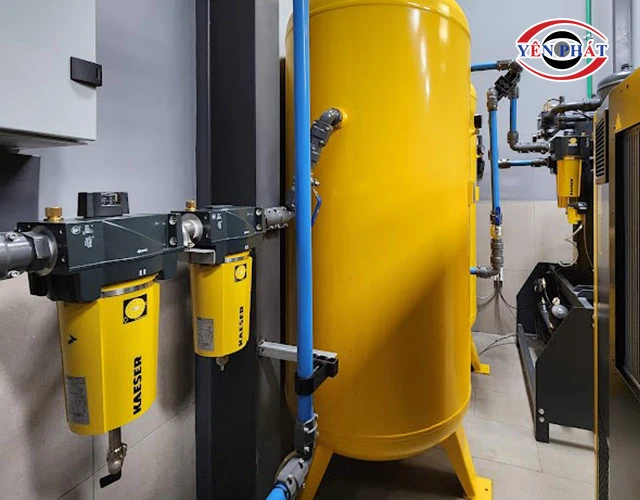

4.4. Các quy tắc kỹ thuật vàng khi lắp đặt

Theo kinh nghiệm triển khai hàng ngàn dự án của Yenphat.vn, bạn cần khắc cốt ghi tâm 3 điều sau:

Mũi tên chỉ hướng: Luôn lắp theo chiều mũi tên trên thân lọc. Lắp ngược sẽ khiến lõi lọc bị hỏng chỉ sau vài giờ và nước không được xả ra.
Phương thẳng đứng: Chén lọc nước phải luôn hướng xuống dưới. Nếu lắp nghiêng, nước sẽ bị cuốn theo dòng khí sang thiết bị đầu cuối.
Khoảng cách thoát nước: Đáy chén lọc phải cách sàn hoặc vật cản ít nhất 15cm để thuận tiện cho việc xả tay hoặc thay thế cốc lọc khi cần.

5. Kiểm tra và vận hành thử nghiệm bộ lọc nước sau lắp đặt

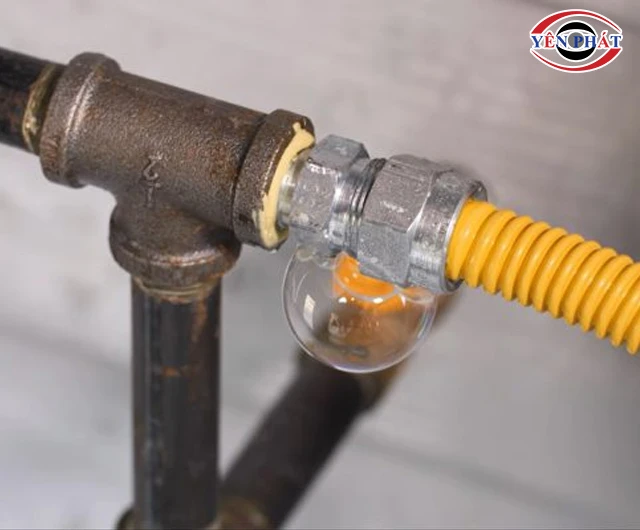

5.1. Kiểm tra rò rỉ khí bằng nước xà phòng

Đây là phương pháp đơn giản nhưng hiệu quả nhất. Sau khi mở khí, hãy bôi nước xà phòng vào các đầu ren nối. Nếu thấy sủi bọt khí, hãy ngắt áp và siết lại hoặc quấn thêm băng tan. Rò rỉ khí dù nhỏ cũng làm máy nén phải chạy liên tục, gây lãng phí điện năng cực lớn.

5.2. Theodõi đồng hồ áp suất và điều chỉnh van chỉnh áp

Hãy thử tăng và giảm áp suất bằng núm điều chỉnh trên đỉnh bộ lọc. Kim đồng hồ phải nhảy nhạy và ổn định ở mức bạn thiết lập. Thông thường, áp suất làm việc lý tưởng cho các thiết bị cầm tay là 6 đến 8 Bar.

5.3. Kiểm tra chức năng xả nước của van đáy

Ấn nhẹ vào van xả ở đáy chén lọc (đối với van xả tay) hoặc kích hoạt xả thử (đối với van tự động). Nếu khí và nước phun ra mạnh sau đó ngắt hoàn toàn khi buông tay, nghĩa là hệ thống đã sẵn sàng làm việc.

6. Mẹo sử dụng và bảo trì bộ lọc nước máy nén khí

6.1. Vệ sinh và xả nước định kỳ

Chúng tôi khuyên bạn nên tập thói quen xả nước cuối mỗi ngày làm việc. Nước tích tụ quá lâu trong chén lọc sẽ hình thành lớp màng nhầy, làm tắc nghẽn van xả tự động và gây rỉ sét thân lọc.

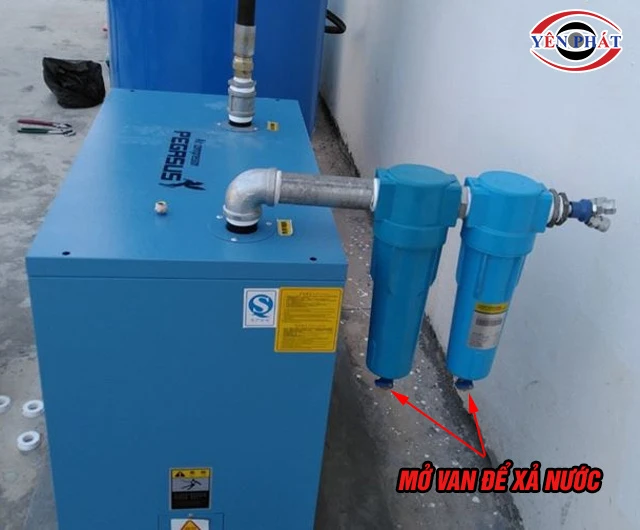

Xả nước cho lọc nước máy nén khí

6.2. Thời hạn thay thế lõi lọc định kỳ

Lịch trình thay thế lõi lọc khuyến nghị:

Môi trường làm việc	Thời gian thay thế
Xưởng gỗ, nhiều bụi	3 - 4 tháng/lần
Phòng sạch, thực phẩm	6 - 9 tháng/lần
Cơ khí, lắp ráp chung	12 tháng/lần

6.3. Nhận biết các dấu hiệu cần bảo trì ngay

Đừng chờ đến khi máy hỏng mới kiểm tra. Hãy hành động ngay nếu bạn thấy: Chén lọc bị mờ đục không nhìn thấy bên trong, đồng hồ áp suất bị kẹt hoặc có nước lẫn trong khí nén ở đầu ra.

7. Các lỗi thường gặp và cách khắc phục: Cẩm nang tự sửa chữa

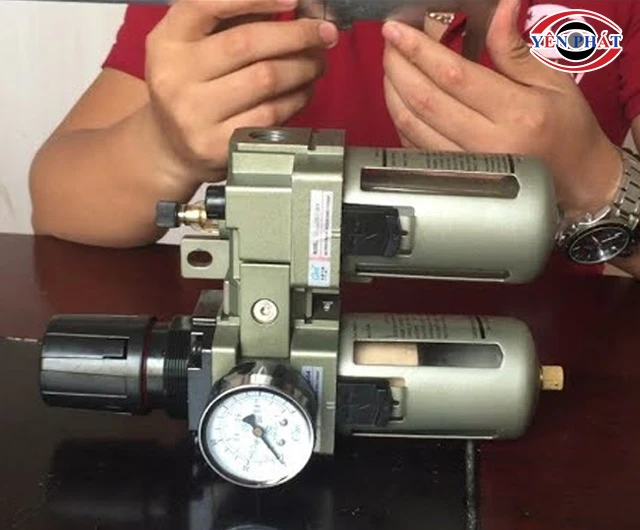

Sửa lọc nước máy nén khí

Sự cố	Nguyên nhân phổ biến	Giải pháp khắc phục
Bộ lọc không tách được nước	Lắp ngược chiều IN/OUT hoặc lõi lọc đã bị thủng.	Đảo lại chiều lắp đặt hoặc thay lõi lọc mới chính hãng.
Khí rò rỉ liên tục ở van xả	Cặn bẩn bám vào gioăng cao su van xả làm van không đóng kín.	Tháo chén lọc, vệ sinh sạch bộ phận van xả bằng dung dịch tẩy rửa nhẹ.
Sụt áp suất nghiêm trọng	Lõi lọc bị tắc nghẽn do bụi bẩn hoặc dầu máy quá nhiều.	Vệ sinh lõi lọc bằng khí nén hoặc thay thế nếu lõi đã quá bẩn.
Nứt vỡ chén lọc nhựa	Áp suất hệ thống vượt ngưỡng cho phép hoặc bị va đập mạnh.	Thay chén lọc bằng nhôm hoặc lắp thêm van an toàn bảo vệ.

Việc nắm vững cách lắp lọc nước máy nén khí không chỉ giúp hệ thống của bạn hoạt động ổn định mà còn tiết kiệm hàng triệu đồng chi phí sửa chữa mỗi năm. Hãy đầu tư một bộ lọc chất lượng ngay từ đầu để bảo vệ những thiết bị đắt tiền của bạn.
