Thông số kích thước & bản vẽ lắp đặt xi lanh thủy lực

Chắc hẳn vẫn còn rất nhiều người còn chưa biết nhiều về thông số xi lanh thủy lực. Và trong bài viết này, chúng tôi sẽ giới thiệu đến cho các bạn những thông số và bản vẽ lắp đặt của của xilanh thủy lực để các bạn hiểu thêm về linh kiện này.

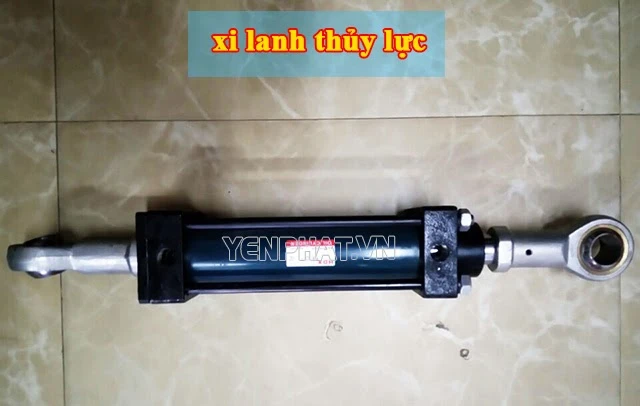

thông số xi lanh thủy lực

Xi lanh thủy lực - bộ phận quan trọng trong các máy móc

Thông số kích thước xi lanh thủy lực

Để biết được xi lanh có phù hợp với thiết bị của mình hay không thì các bạn cần phải tính toán các thông số của nó sao cho chuẩn nhất. Dưới đây là các thông số xi lanh thủy lực cơ bản các bạn cần phải tính.

kích thước xi lanh thủy lực

  • Diện tích có ích của xi lanh ở phía không có cần: A1 = 3.14*D2 /4 (D: đường kính trong của xi lanh thủy lực)
  • Diện tích có cần: A2 = 3.14*d2 (d: đường kính ngoài chứa cần piston)
  • Diện tích của vành khăn:  A3 = A1 – A2
  • Lực tác động lên xi lanh (F):  F = A*P (trong đó: A là diện tích có ích, P là áp suất môi trường làm việc)
  • Lưu lượng cần cung cấp:  Q = A*v ( v: vận tốc chuyển động của piston m/phut; Q = l/phut; A = dm2 )

Bản vẽ lắp đặt của xi lanh thủy lực

Để giúp các bạn hình dung kỹ hơn về xi lanh thủy lực chúng tôi sẽ cung cấp bản vẽ lắp đặt để các bạn có thể nắm rõ được. Dưới đây là các bản vẽ xi lanh thủy lực:

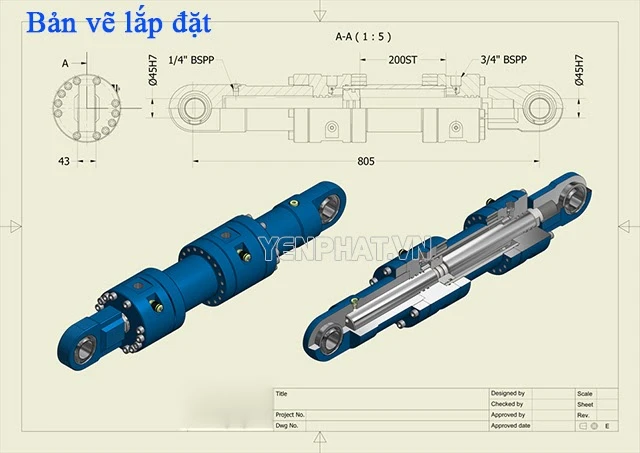

Bản vẽ lắp xi lanh thủy lực

Bản vẽ lắp xi lanh thủy lực

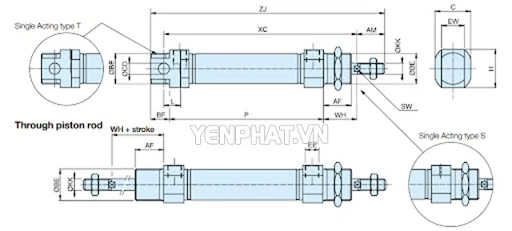

Bản vẽ xi lanh thủy lực

Bản vẽ lắp đặt xi lanh thủy lực cho từng bộ phận

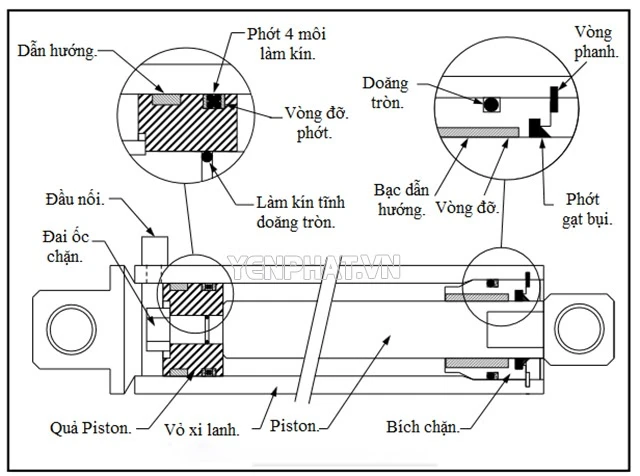

bản vẽ chi tiết các bộ phận của xi lanh thủy lực

Bản vẽ chi tiết về các bộ phận của xi lanh thủy thực

Bên trên là những thông tin chúng tôi chia sẻ về thông số kích thước & bản vẽ xi lanh thủy lực, thông số và bản vẽ lắp đặt. Hy vọng những thông tin trên sẽ giúp các bạn hiểu kỹ hơn về xi lanh thủy lực để chọn được loại phù hợp.
