Cách đo điện trở cách điện đường dây đơn giản

CEO Robert Chinh 2019-09-03 10:02:39

Đo điện trở cách điện là một trong các hạng mục mà người sử dụng cần phải kiểm tra đầu tiên để có thể đánh giá được sơ bộ về tình trạng cách điện của các thiết bị điện. Cũng như việc giúp đánh giá sự biến đổi của dòng điện rò qua cách điện theo thời gian. Bên cạnh đó khi người sử dụng đo điện trở cách điện giữa các pha được xác định thêm hệ số hấp thụ và phân cực. Tuy nhiên không phải ai cũng biết cách đo điện trở cách điện đường dây. Cùng đọc bài viết dưới đây để hiểu hơn về điện trở cách điện.

>>>Xem thêm bài viết: Cách đấu điện máy nén khí 3 pha

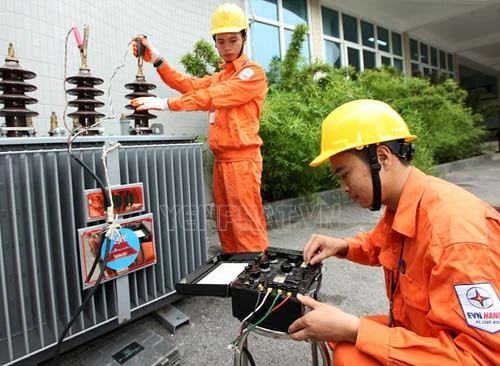

Cách đo điện trở cách điện đường dây đơn giản

Cách đo điện trở cách điện đường dây đơn giản

Định nghĩa điện trở cách điện trong phép đo điện trở cách điện

Thông thường các thiết bị điện đều có phần dẫn điện, hầu hết nó có thể được cách điện với nhau và được cách điện với vỏ thiết bị.

Để có thể đánh giá được chất lượng thiết bị về phương diện cách điện, người ta thường biểu thị bằng một đại lượng đặc trưng chính là điện trở cách điện (được viết tắt là Rcđ), đơn vị là MΩ. Vậy điện trở cách điện là gì?

 - Điện trở cách điện: là điện trở của cách điện khi được đặt một điện áp một chiều vào cách điện của thiết bị điện.

- Bên cạnh đó, hệ số hấp thụ được tính theo công thức như sau:

      Kht = R60/R15

Trong đó:

R60: Là giá trị Rcđ đo được sau 60 giây kể từ lúc điện áp thử được đưa vào thiết bị.

R15: Là giá trị Rcđ được đo sau 15 giây kể tử lúc điện áp thử được vào thiết bị.

Do đó mà tiêu chuẩn đánh giá của Kht thường ở 20°C là 1,3.

Kht < 1,3 - Cách điện ẩm

Kht > 1,3 - Cách điện khô

- Còn hệ số phân cực được tính theo công thức:

      KPC = R10/R1

Trong đó:

R10: Là giá trị của Rcđ đo được sau 10 phút kể từ lúc điện áp thử được đưa vào thiết bị.

R1: Là giá trị Rcđ đo được sau 1 phút kể từ lúc điện áp thử được đưa vào thiết bị.

Ý nghĩa phép đo điện trở cách điện

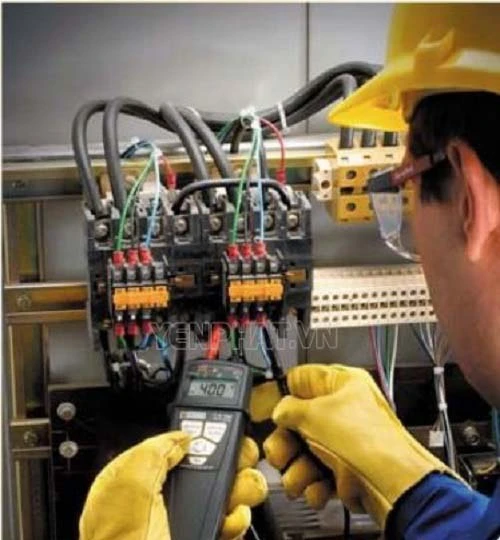

Ý nghĩa của phép đo điện trở cách điện

Ý nghĩa của phép đo điện trở cách điện

Như đã nói ở trên, thì cách đo điện trở cách điện đường dây chính là một trong những hạng mục cần phải kiểm tra đầu tiên để có thể đánh giá sơ bộ về tình trạng cách điện của các thiết bị điện, hay một hệ thống điện của máy nén khí, sấy khí, tháp giải nhiệt… trong các nhà máy, xí nghiệp hiện nay

Ngoài ra, để đánh giá được sự biển đổi của dòng điện rò qua cách điện theo thời gian, thì khi đo điện trở cách điện xác định cần phải thêm hệ số hấp thụ (Kht) và hệ số phân cực (Kpc).

Cách đo điện trở cách điện đơn giản và hiệu quả

  - Đo gián tiếp :

Người sử dụng có thể dùng vônmét và ampemét một chiều để có thể đo dòng điện rò ở các điện áp ở mức tiêu chuẩn như: 500, 1000V, 2500V, hay 5000V. Công thức được tính như sau:

                          Rcđ = Uđ/Irò   (MΩ)

Trong đó:

Uđ : Là điện áp một chiều được đặt vào cách điện

Irò : Chính là dòng điện rò đo được

  - Đo trực tiếp :

Sử dụng mêgaômét chuyên dùng và thường có điện áp trên các cực đo là: 500V, 1000V, 2500V, hoặc 5000V.

Vì vậy mà lúc này trị số trên mêgôm thường là trị số thực của Rcđ.

Sau khi đã phân loại được cách đo điện trở cách điện đường dây thì bạn có thể chia làm những bước như sau:

Cách đo điện trở cơ bản:

Để đo điện trở cách điện bằng cách này, thì một cực điện áp đo sẽ được đặt vào phần dẫn điện của thiết bị, sau đó cực điện áp còn lại sẽ được đặt vào phần cách điện của thiết bị.

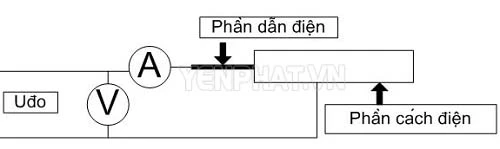

Sơ đồ cách đo điện trở cơ bản

Sơ đồ cách đo điện trở cơ bản

Cách đo điện trở cách điện bằng mêgômmét

Trường hợp này thì bạn nên khử dòng điện rò bề mặt và tính theo công thức sau:

Rcđ = Uđ/(Irò) = Uđ/( Irò bề mặt + Iđi qua cách điện)

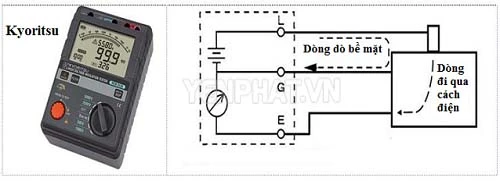

Sơ đồ đo điện trở cách điện bằng mêgômmét

Sơ đồ đo điện trở cách điện bằng mêgômmét

Trong trường hợp khi cần khử nhiễu: dòng điện rò sẽ được thu về con đường khác do đó mà công thức tính như sau:

Rcđ = Uđ/(Irò) = Uđ/(Iđi qua cách điện)

Như vậy >> Rcđ sẽ tăng.

Từ khái niệm và cách đo điện trở cách điện đường dây trên đây. Hy vọng người dùng có thể hiểu hơn về cách đo điện trở cách điện một cách dễ dàng nhất mà vẫn có thể đảm bảo được an toàn cho bản thân và những người xung quanh.
