Cấu tạo máy bơm mỡ bằng tay và nguyên lý hoạt động chi tiết

Cấu tạo máy bơm mỡ bằng tay khá đơn giản. Mỗi chi tiết đảm nhiệm một vai trò riêng, phối hợp để đưa mỡ đến vị trí cần bôi trơn. Hiểu rõ từng chi tiết sẽ giúp bạn dễ lựa chọn, sử dụng và bảo dưỡng thiết bị hơn.

1. Cấu tạo máy bơm mỡ bằng tay gồm những bộ phận nào?

Nhìn bên ngoài, máy bơm mỡ bằng tay có thiết kế khá đơn giản. Tuy nhiên, bên trong là nhiều chi tiết phối hợp để chứa mỡ, tạo lực và kiểm soát quá trình bơm.

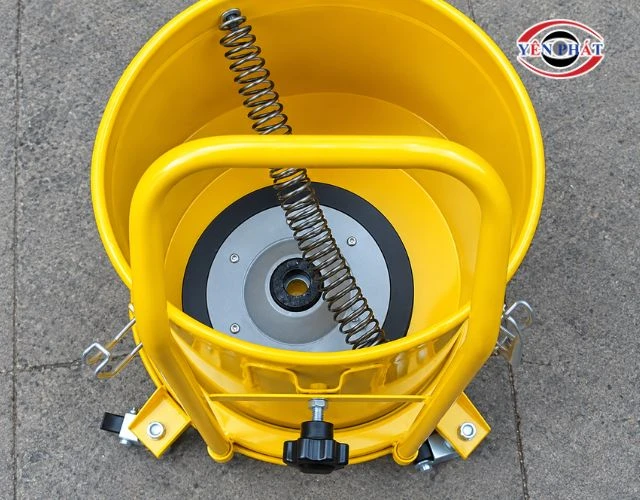

1.1. Thùng chứa mỡ

Thùng chứa là nơi nạp và bảo quản mỡ trước khi sử dụng. Bộ phận này thường có dạng hình trụ, làm từ thép hoặc nhựa ABS độ cứng tốt.

Dung tích thùng thay đổi tùy model. Thùng lớn phù hợp với nhu cầu bơm mỡ thường xuyên. Trong khi loại nhỏ gọn thuận tiện khi cần di chuyển nhiều.

Phần nắp và miệng thùng thiết kế kín để hạn chế bụi bẩn, tạp chất lọt vào.

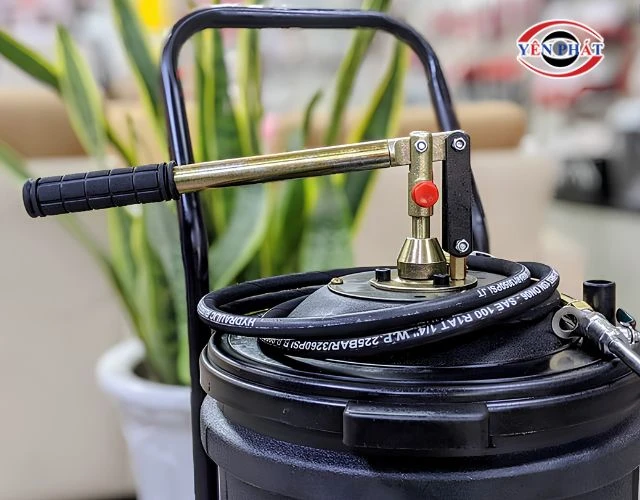

1.2. Cần bơm và tay cầm

Cần bơm nối với cơ cấu bơm bên trong và là bộ phận người dùng trực tiếp tác động lực. Khi kéo và đẩy cần, piston di chuyển để tạo áp lực hút và đẩy mỡ.

Tay cầm thường làm từ kim loại kết hợp phần bọc nhựa hoặc cao su. Bộ phận này tạo điểm tựa để giữ thiết bị chắc tay trong lúc thao tác.

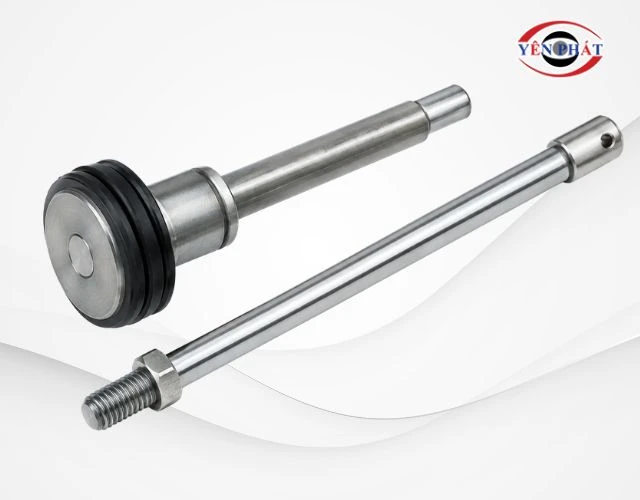

1.3. Piston và ty bơm

Piston nằm trong buồng bơm, được gia công từ thép hoặc hợp kim kim loại có khả năng chịu ma sát. Bộ phận này chuyển động trong lòng bơm để tạo sự thay đổi áp suất.

Ty bơm nối piston với cơ cấu cần bơm. Chi tiết này có nhiệm vụ truyền chuyển động từ bên ngoài vào cụm piston. Vì thế, nó yêu cầu độ cứng và khả năng chịu lực khá tốt.

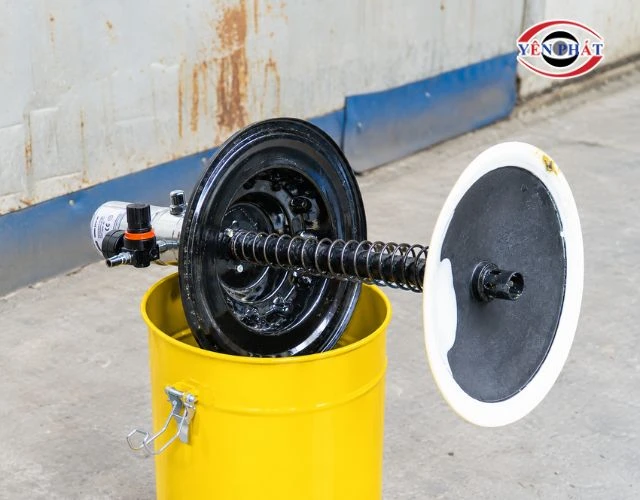

1.4. Lò xo và cơ cấu đẩy mỡ

Lò xo thường làm từ thép đàn hồi, có nhiệm vụ tạo lực ép lên phần mỡ trong thùng chứa. Khi lượng mỡ giảm, lực đàn hồi hỗ trợ đưa mỡ về khu vực tiếp nhận của cụm bơm.

Cơ cấu đẩy còn có thể gồm đĩa ép hoặc tấm ép tùy thiết kế. Các chi tiết này giúp phần mỡ trong máy bôi trơn mỡ được dồn xuống đều hơn trong quá trình sử dụng.

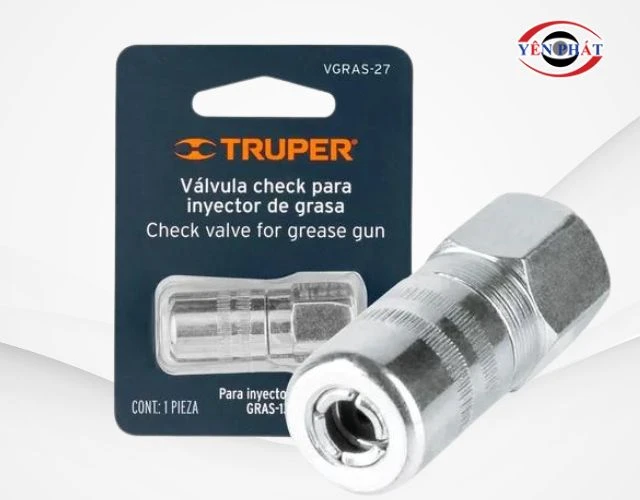

1.5. Van một chiều

Van một chiều kiểm soát hướng di chuyển của mỡ trong hệ thống bơm. Van mở khi mỡ được đẩy theo đúng chiều và đóng lại khi áp suất thay đổi.

Cơ chế này hạn chế tình trạng mỡ chảy ngược về buồng chứa. Nhờ đó, dòng mỡ được duy trì theo hướng từ thùng chứa đến đường ống và đầu bơm.

1.6. Đường ống dẫn mỡ

Đường ống là bộ phận nối thân bơm với cụm đầu ra.

Với loại ống mềm, vật liệu thường là cao su chịu dầu hoặc nhựa kỹ thuật. Bên trong có thể gia cường bằng lớp sợi hoặc dây kim loại để tăng khả năng chịu áp lực.

Độ dài và độ mềm của ống quyết định phạm vi thao tác. Kết cấu đủ mềm dẻo sẽ đưa đầu bơm đến các vị trí nằm sâu hoặc khuất trên máy móc dễ dàng hơn.

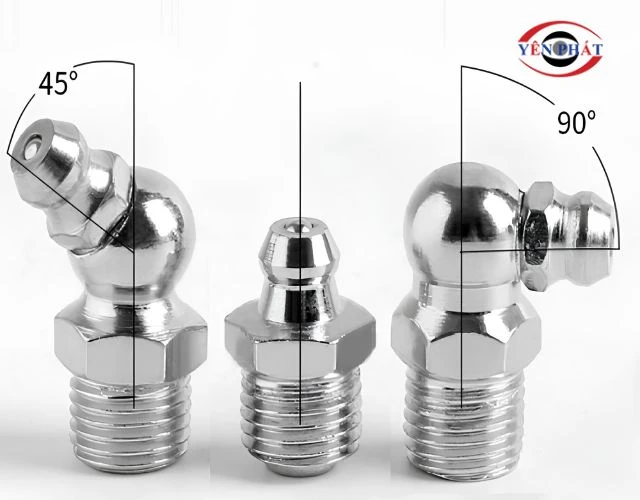

1.7. Đầu nối và đầu bơm mỡ

Đầu nối tạo liên kết giữa ống dẫn và đầu bơm. Các chi tiết này thường sử dụng thép hoặc hợp kim kim loại để chịu lực và hạn chế biến dạng khi kết nối.

Đầu bơm tiếp xúc trực tiếp với vú mỡ trên máy móc. Khi khớp đúng vị trí, mỡ được đưa vào ổ bi, khớp nối hoặc các điểm cần bôi trơn.

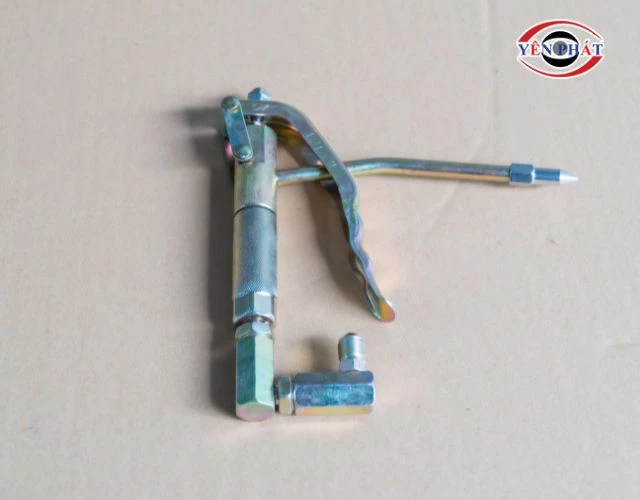

1.8. Súng bơm mỡ

Súng bơm mỡ bôi trơn là bộ phận người dùng cầm trực tiếp khi thao tác. Phần thân thường làm bằng kim loại, có tay bóp hoặc cần gạt để điều khiển dòng mỡ. Một đầu súng nối với ống dẫn, đầu còn lại kết nối với vú mỡ.

Khi sử dụng, bạn chỉ cần đưa đầu súng vào vị trí cần bôi trơn. Sau đó tác động lên cần bơm để đưa mỡ qua hệ thống.

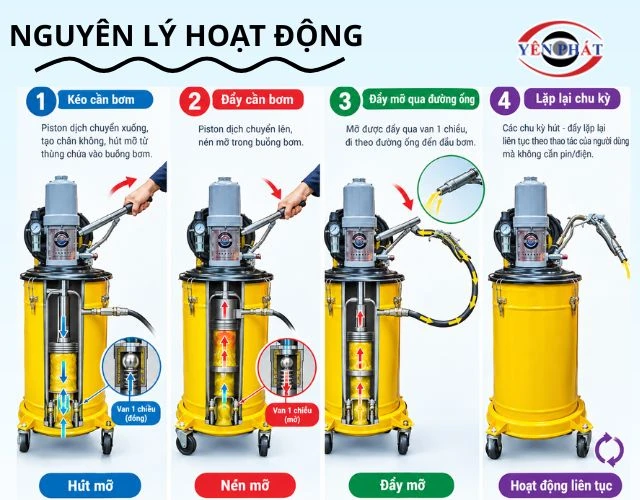

2. Nguyên lý hoạt động của máy bơm mỡ bằng tay

Máy bơm mỡ bằng tay hoạt động dựa trên lực cơ học do người dùng tạo ra khi tác động lên cần bơm.

Khi kéo và đẩy cần bơm, piston dịch chuyển trong buồng bơm. Qua đó tạo sự chênh lệch áp suất để hút mỡ từ thùng chứa vào bên trong.

Ở chu kỳ tiếp theo, piston nén mỡ và đẩy qua van một chiều vào đường ống. Mỡ tiếp tục đi đến đầu bơm và được đưa vào vị trí cần bôi trơn.

Các chu kỳ hút - đẩy lặp lại liên tục theo thao tác của người dùng mà không cần sử dụng pin/điện.

3. Kinh nghiệm dùng máy bơm mỡ tối ưu hiệu quả, tăng tuổi thọ

Một vài thói quen nhỏ khi nạp, bơm và bảo quản cũng ảnh hưởng trực tiếp đến độ bền của thiết bị. Cụ thể là:

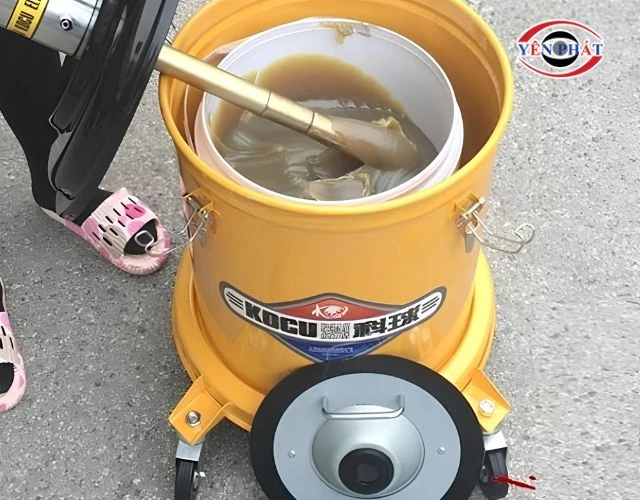

3.1. Sử dụng đúng loại mỡ và nạp mỡ đúng cách

Chọn loại mỡ phù hợp với yêu cầu của máy móc và thông số của thiết bị bơm, nắm rõ được cách sử dụng máy bơm mỡ bằng tay. Không nên trộn lẫn các loại mỡ khác nhau nếu chưa kiểm tra khả năng tương thích.

Khi nạp, cần vệ sinh miệng thùng và dụng cụ chứa trước khi đưa mỡ vào. Tránh để bụi, cặn hoặc dị vật rơi vào bên trong.

Không nạp quá đầy vì có thể ảnh hưởng đến quá trình vận hành của cơ cấu bơm.

3.2. Thao tác bơm đúng lực, tránh gây áp lực bất thường

Trước khi bơm, nên lau sạch núm mỡ trên thiết bị rồi gắn đầu bơm đúng khớp. Thao tác cần bơm nên thực hiện đều tay, không cố dùng lực quá mạnh khi mỡ không ra.

Nếu cần bơm nặng bất thường, nên kiểm tra đầu bơm, đường ống hoặc núm mỡ xem có bị tắc hay không. Sau khi hoàn tất, có thể nhả đầu bơm để giải phóng áp suất còn lại trong đường dẫn.

3.3. Vệ sinh máy sau mỗi lần sử dụng

Sau khi bơm xong, lau sạch phần mỡ còn bám trên đầu bơm, ống dẫn và tay cầm. Đặc biệt, đầu bơm cần được làm sạch để tránh bụi bẩn bám vào và đi ngược vào hệ thống trong lần sử dụng sau.

Không nên dùng nước để vệ sinh trực tiếp các bộ phận chứa hoặc dẫn mỡ. Có thể sử dụng khăn sạch hoặc dung dịch vệ sinh phù hợp với vật liệu của thiết bị.

Nếu còn mỡ trong thùng, cần đậy kín nắp để hạn chế bụi và hơi ẩm xâm nhập.

3.4. Kiểm tra và bảo quản máy đúng cách

Định kỳ kiểm tra piston, ty bơm, lò xo, van, ống dẫn, đầu bơm và các vòng đệm. Khi phát hiện rò mỡ, ống nứt hoặc chi tiết bị mòn, nên xử lý sớm thay vì tiếp tục sử dụng.

Khi không sử dụng, hãy đặt máy ở nơi khô ráo, thoáng mát và tránh ánh nắng trực tiếp. Đầu bơm nên được che chắn để hạn chế bụi bẩn xâm nhập.

Hy vọng thông tin trên của Yên Phát đã giúp bạn hiểu rõ hơn về cấu tạo máy bơm mỡ bằng tay. Từ đó, bạn dễ dàng lựa chọn và sử dụng máy cho nhu cầu bôi trơn, bảo dưỡng thực tế.
