Cách lắp đặt cổng xếp Inox: Đơn giản, Đúng kỹ thuật A - Z

Việc lắp đặt cổng xếp có nhanh gọn, chuẩn xác hay không phụ thuộc nhiều vào khâu chuẩn bị, khả năng nắm bắt quy trình của người thực hiện.

• Cách lắp barie tự động
• Cổng xếp kéo tay

1. Chuẩn bị gì trước khi lắp đặt cổng xếp?

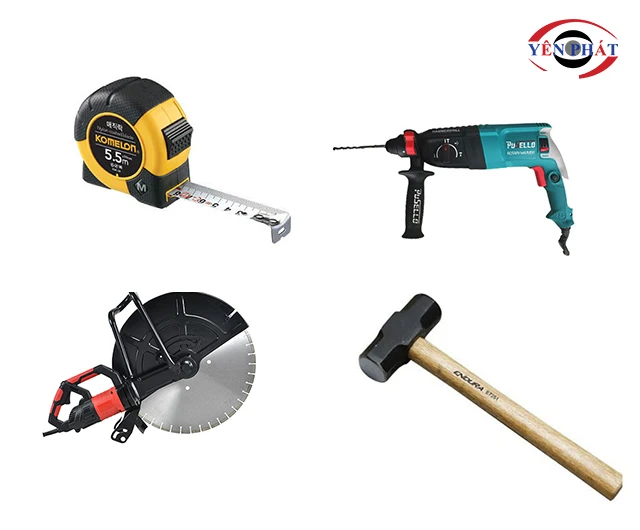

• Các dụng cụ, thiết bị: thước dây, máy khoan, búa, máy cắt bê tông,...

Để việc lắp đặt cổng diễn ra thuận lợi, không ngắt quãng cần chuẩn bị đủ các đồ dùng đi kèm. Đáng chú ý nhất là búa, máy khoan cắt bê tông, thước dây, búa,...

Bên cạnh đó, đừng quên chuẩn bị cổng xếp, phụ kiện kèm theo để khi cần có thể huy động ngay.

• Thiết kế hệ thống dây điện ngầm cho cổng

Dây dẫn điện làm nhiệm vụ kết nối nguồn cấp với mạch điều khiển, các bộ phận khác của cổng.

Hệ thống đặc biệt này cần được thiết kế bởi chuyên gia, không thể làm theo cách thủ công.

Cần chọn chủ thầu uy tín để đảm bảo độ an toàn, tính hiệu quả khi kết nối dây dẫn điện với tủ cổng.

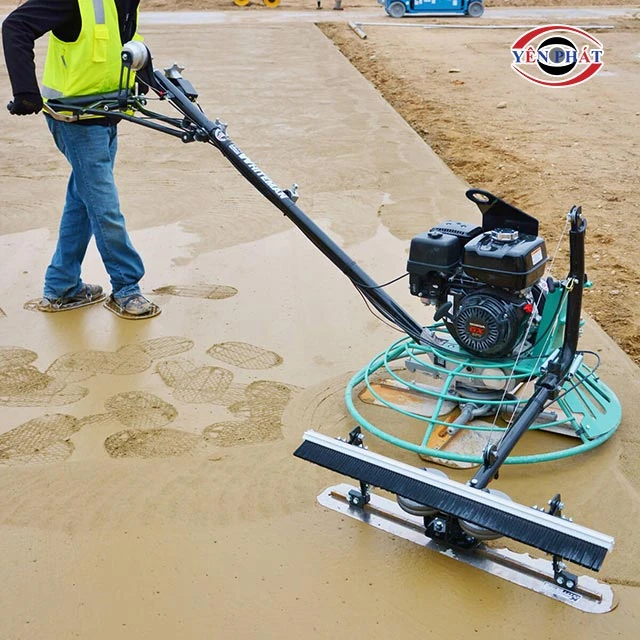

• Đổ, trám nền bê tông phẳng

Mặt bằng bố trí cổng xếp cần đến sự bền chắc, tính ổn định cao. Vậy nên, trước khi lắp đặt, cần đổ bê tông và dàn phẳng.

Sau khi bê tông đông cứng mới setup cổng xếp.

Nếu đã có sẵn nền bê tông cần bảo dưỡng lại trước khi lắp trụ cổng. Với những khu vực gồ ghề hoặc có dấu hiệu nứt, hãy dùng xi măng để trám lại cho kín khít, bằng phẳng.

2. Hướng dẫn các bước lắp đặt cổng xếp chuẩn kỹ thuật, siêu chi tiết

2.1 Lắp đặt cổng xếp inox có ray

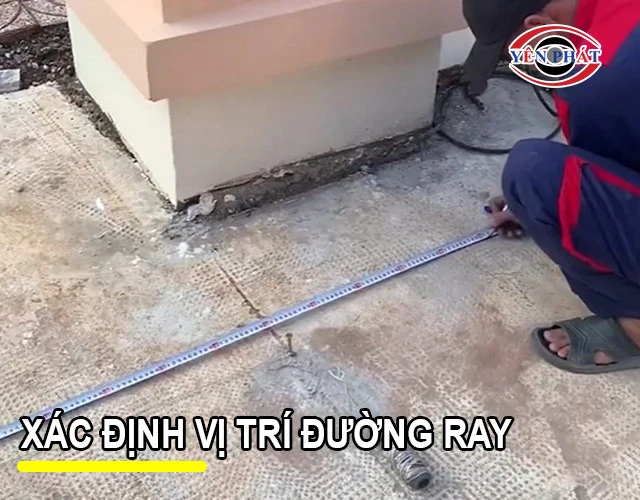

• B1: Xác định vị trí đường ray

Vị trí đường ray cẩn có độ tương thích cao với chiều dài cổng, size bánh xe, trụ cổng.

Có thể dùng thước dây, bút để đánh dấu, vẽ lại trên nền bê tông trước khi thi công.

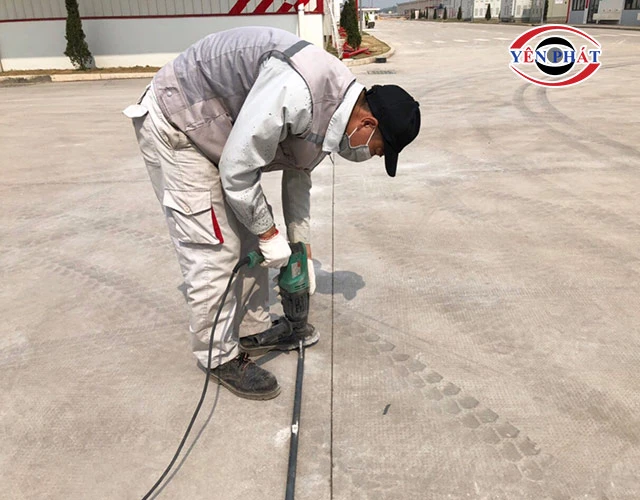

• B2: Khoan cắt, cố định đường ray vào rãnh

Sau khi đã xác định rõ vị trí bố trí đường ray, tiến hành khoan, cắt theo đường vẽ để làm thành rãnh. Sau đó, cố định đường ray vào các rãnh này.

Trám lại mối tiếp giáp giữa rãnh bê tông, đường ray để gia cố đường đi của bánh xe.

Đợi đến khi bê tông khô hoàn toàn mới chuyển sang bước kế tiếp.

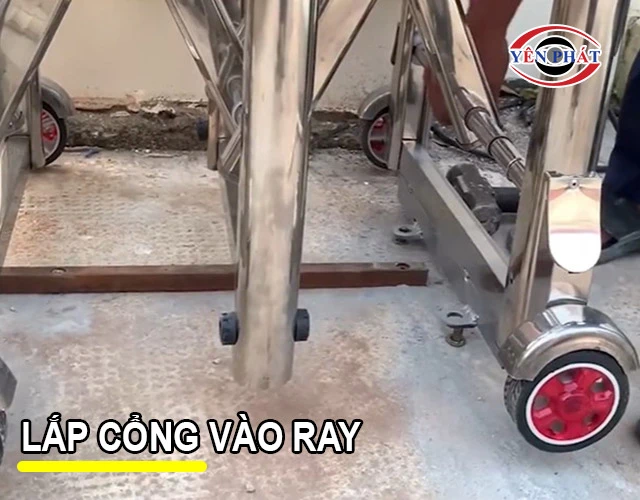

• B3: Lắp cổng vào ray

Khi bê tông đã khô, ráp nối phần thân cổng vào đường ray trượt đã được bố trí sẵn.

Dùng những thanh chữ U để gia cố thân cổng xếp với 1 đầu của đường ray.

Thông qua khóa kết nối, lắp ráp đầu cổng với thân cổng để hoàn thiện kết cấu của thiết bị.

• B4: Test thử bằng tay, kết nối điện

Để biết cổng chạy có mượt hay không, dùng tay kéo thân cổng qua lại trên đường ray.

 Khi thấy ổn, kết nối điện, điều khiển hoạt động của cổng để đánh giá lại 1 lần nữa.

2.2 Lắp đặt cổng xếp inox tự động không ray

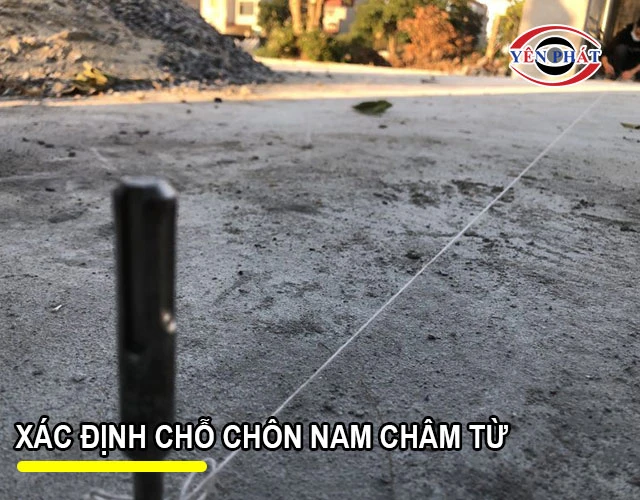

• B1: Xác định chỗ chôn nam châm từ

Cần xác định khoảng cách giữa vị trí cổng dừng và tâm bốt chứa cổng. Sau đó, đẩy cổng thử để xác định vị trí setup chốt cổng.

Để xác định tâm chuyển động của thiết bị bằng cách căng dây. Đo khoảng cách từ tâm cổng để căn chính xác vị trí 2 bên.

Đánh dấu điểm cần lắp giá đỡ khi cổng đóng, dò vị trí để lắp từ dẫn hướng với khoảng cách dao động từ 25-30cm.

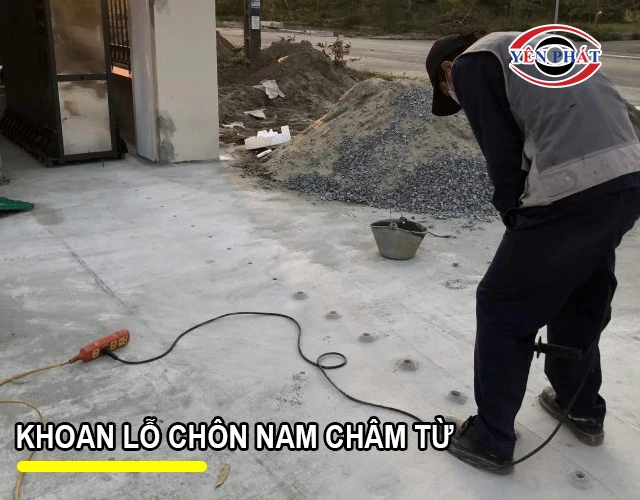

• B2: Khoan lỗ chôn nam châm từ

Dùng mũi khoan 21 để để đục lỗ chôn nam châm từ vào vị trí đã được đánh dấu. Chú ý không khoan quá sâu kẻo làm giảm hiệu quả hoạt động của nam châm.

• B3: Gia cố thanh dẫn hướng của cổng

Cố định phần giá của mặt bích liên kết hình chữ T (thanh dẫn hướng của cổng). Vị trí định vị tương ứng với khi cửa cổng co ngắn cực đại.

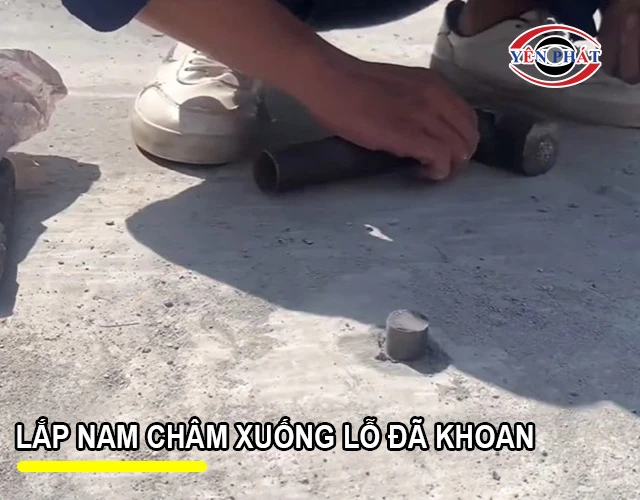

• B4: Lắp nam châm xuống lỗ đã khoan

Luồn nam châm vào phần lỗ đã khoan ở bước 2. Sau đó, căn chỉnh nam châm cho cân đối, thêm nam châm để gia cố thành phần này.

Ở 2 điểm dừng đầu và cuối cổng, chôn 7 nam châm hình tròn. Hoặc 2 nam châm hình vuông với khoảng cách 2m5 (tính từ tim của nam châm).

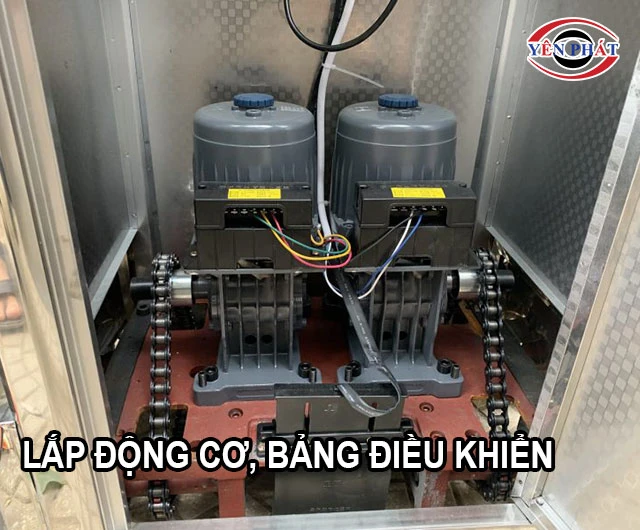

• B5: Lắp động cơ, bảng điều khiển vào trong đầu cổng

Đưa motor và bảng điều khiển vào phần đầu cổng. Sau đó, đi dây điện để cấp điện và dây kết nối với bộ phận điều khiển ở phòng bảo vệ

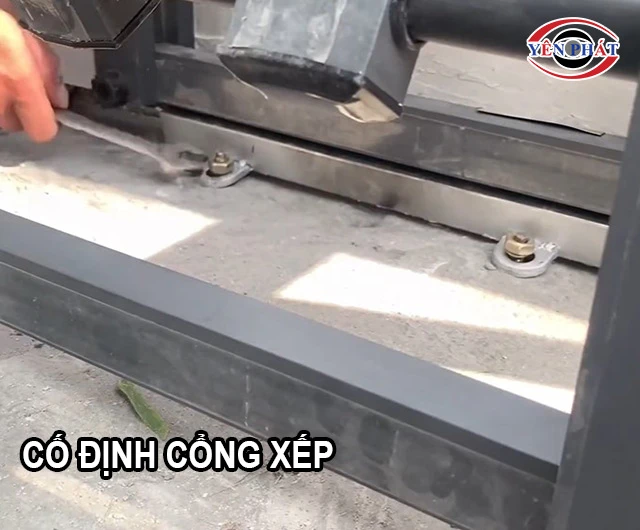

• B6: Cố định cổng xếp

Sau khi lắp xong bảng điều khiển và motor, đóng khít cửa đầu cổng. Gia cố chắc chắn để bắt đầu khai thác công năng thiết bị.

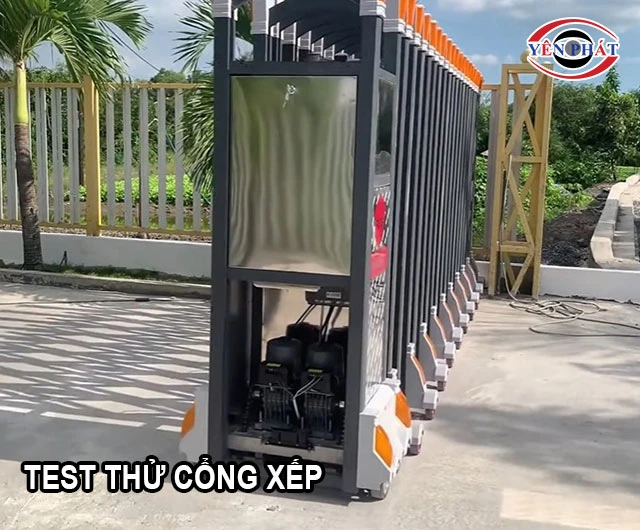

• B7: Thiết lập thông số, chạy thử

Thiết lập các thông số như: nội dung chạy trên màn hình LED, tốc độ di chuyển,... trên bảng kiểm soát. Sau đó, vận hành thử thiết bị để xem cổng vận hành có ổn không.

3. Lưu ý để sử dụng cổng xếp inox hiệu quả, hoạt động bền bỉ

• Trước khi dùng cổng, cần dành thời gian đọc kỹ tài liệu hướng dẫn để lắp đặt đúng. Vận hành chuẩn theo khuyến nghị của NSX.
• Tuân thủ tốt quy trình dùng cổng, không để thiết bị vận hành quá công suất.
• Hạn chế tối đa nguy cơ nhiễm ẩm của mạch điều khiển, động cơ để thiết bị vận hành an toàn.
• Nếu dùng điều khiển để vận hành cổng cần chú ý đến dung lượng pin, thay mới khi cần. Không để phụ kiện bị nhiễm nước.
• Không cổng đóng vào, mở ra liên tục (nhiều hơn 10 lần). Để thiết bị nghỉ tối thiểu 30 phút trước khi lặp lại chu kỳ sử dụng.
• Nếu cổng phát ra tiếng động lạ khi hoạt động, cần ngắt điện, liên hệ thợ giỏi.

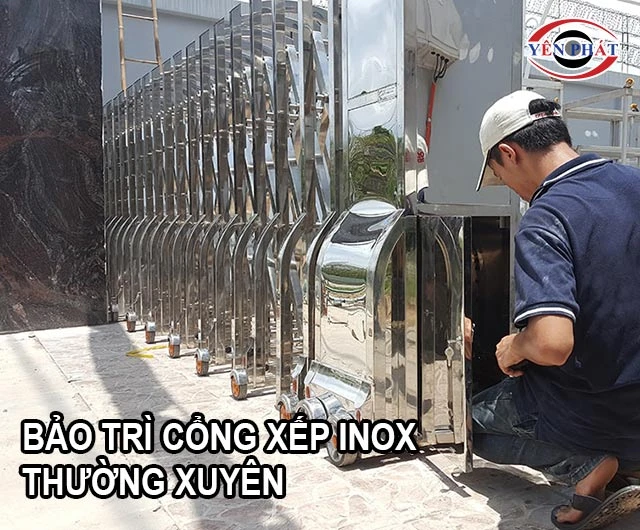

• Bảo trì cổng hằng tháng để những sự cố được xử lý dứt điểm.

Các bước lắp đặt cổng xếp chuẩn chuyên gia đã được Điện máy Yên Phát chia sẻ chi tiết. Nếu rành về chuyên môn, bạn có thể tự tay thao tác. Nếu phải nhờ đến chuyên gia, bạn cũng có thể căn cứ vào thông tin này để giám sát tiến trình lắp đặt. Nếu gặp vấn đề nào trong quá trình lắp đặt hoặc có nhu cầu chọn mua barie tự động,bạn đọc có thể để lại bình luận phía dưới bài viết.
