Cấu tạo máy đánh giày & Nguyên lý vận hành chi tiết

Nắm rõ cấu tạo máy đánh giày giúp bạn rút ngắn một nửa thời gian làm sạch mà vẫn đạt độ bóng như ý. Khi hiểu cách từng bộ phận vận hành, bạn dùng đúng lực, đúng chế độ, tránh mài mòn giày.

1. Khám phá chi tiết cấu tạo máy đánh giày tự động từ A-Z

Một chiếc máy xi giày tự động tiêu chuẩn luôn gồm 6 nhóm bộ phận chính. Mỗi nhóm đảm nhận một chức năng riêng, phối hợp đồng bộ để hoàn thành chu trình vệ sinh, đánh bóng chỉ trong 3-5 giây.

Dưới đây là phân tích từng linh kiện, từ khung vỏ bên ngoài đến bo mạch bên trong:

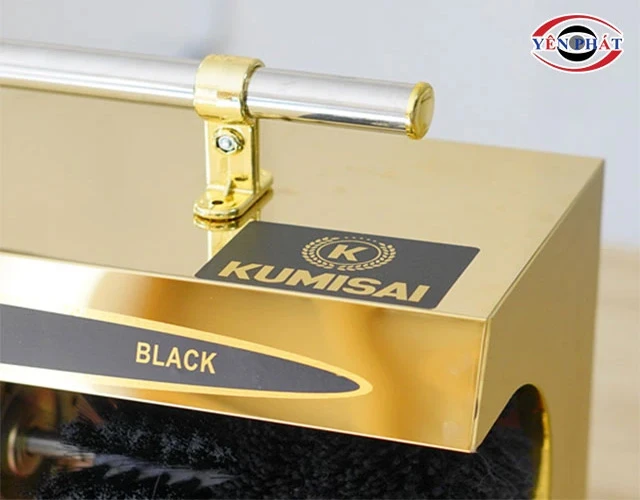

1.1. Khung vỏ máy

Khung vỏ là phần bao bọc bên ngoài, giữ vai trò cố định toàn bộ linh kiện và chịu tải trọng khi người dùng đặt chân lên. Chất liệu khung vỏ ảnh hưởng trực tiếp đến độ bền, khả năng chống gỉ và hình thức của máy.

Dựa trên số liệu từ Kho máy Yên Phát, khung vỏ inox và thép sơn tĩnh điện chiếm hơn 85% đơn đặt hàng bởi tính cân đối giữa độ bền và chi phí đầu tư.

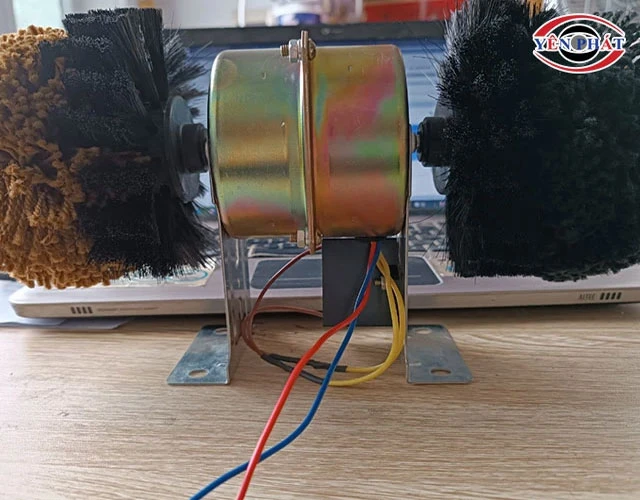

1.2. Hệ thống motor (động cơ)

Motor là bộ phận quan trọng nhất, quyết định công suất và tốc độ quay của chổi đánh. Một motor chất lượng tốt sẽ giữ được vòng tua ổn định ngay cả khi chổi bám nhiều xi, đồng thời chạy êm, không gây tiếng ồn.

Thông số kỹ thuật motor phổ biến trên thị trường:

• Công suất: Dao động từ 50W đến 200W, tùy dòng máy. Máy dùng văn phòng thường chọn 70-120W; máy khách sạn cao cấp dùng motor 150-200W để đảm bảo độ bền khi vận hành liên tục.
• Tốc độ quay: Trung bình 1.400 - 3.000 vòng/phút. Tốc độ càng cao, khả năng đánh bóng càng nhanh nhưng yêu cầu chổi và trục phải cân bằng tuyệt đối.
• Điện áp: 220V/50Hz - tiêu chuẩn điện dân dụng Việt Nam.
• Loại motor: Phổ biến nhất là motor chổi than và motor không chổi than BLDC

1.3. Bộ chổi đánh giày

Chổi đánh giày chính là bộ phận làm nên hiệu quả vệ sinh và đánh bóng. Tùy vào chức năng, máy đánh giày thường được trang bị 2-3 loại chổi khác nhau, được bố trí thành cụm chổi quay đồng trục.

1.3.1. Chổi đánh bụi (thường màu đen)

Sợi lông thô, cứng trung bình, làm từ nylon hoặc lông động vật tổng hợp. Chức năng chính là loại bỏ bùn đất, bụi bẩn bám trên bề mặt giày trước khi tán xi. Vị trí lắp đặt thường ở đầu tiên trong chu trình đánh.

1.3.2. Chổi đánh bóng (thường màu đỏ hoặc ghi)

Sợi lông mịn, mềm, mật độ dày giúp tán đều xi lên toàn bộ bề mặt da giày và tạo độ bóng. Chổi đánh bóng cần độ đàn hồi tốt để không làm xước da. Tuổi thọ trung bình 12-18 tháng nếu sử dụng đúng tần suất khuyến nghị.

1.3.3. Chổi đánh đế (chỉ có ở dòng cao cấp)

Sợi cước cứng hoặc lông kim loại mềm, chuyên dùng làm sạch mặt dưới và phần gờ tiếp xúc đất của giày. Đây là điểm khác biệt giúp các dòng máy 3 chổi có giá cao hơn dòng 2 chổi thông thường.

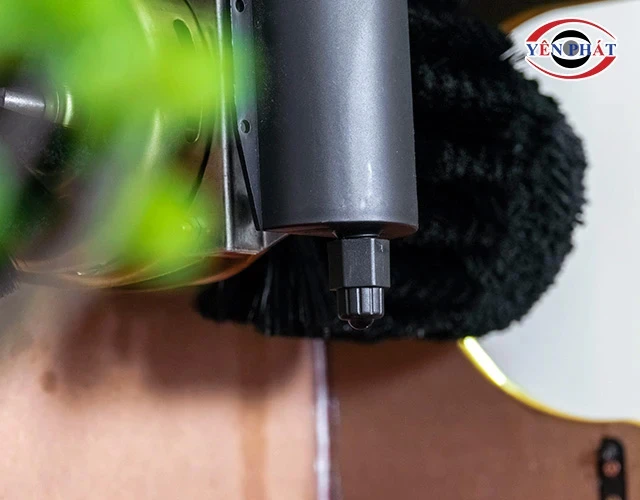

1.4. Hộp chứa xi và van bi

Hộp chứa xi là nơi dự trữ xi đánh giày dạng lỏng hoặc kem. Dung tích thông dụng dao động từ 100ml đến 650ml, tùy theo kích cỡ máy. Hộp xi thường được thiết kế tháo rời, giúp người dùng dễ dàng bổ sung hoặc thay loại xi (xi trong, xi đen, xi nâu).

Điểm tinh tế nằm ở van bi - cơ chế cấp xi tự động theo nguyên lý cơ khí:

• Khi bạn nhấn nhẹ mũi giày vào van, viên bi thép bị đẩy lùi.
• Xi bên trong hộp theo khe hở chảy ra đầu van.
• Khi nhấc giày lên, lò xo đẩy viên bi về vị trí cũ, đóng kín van.

Cơ chế này giúp kiểm soát lượng xi rất chính xác, tránh lãng phí và đảm bảo vệ sinh.

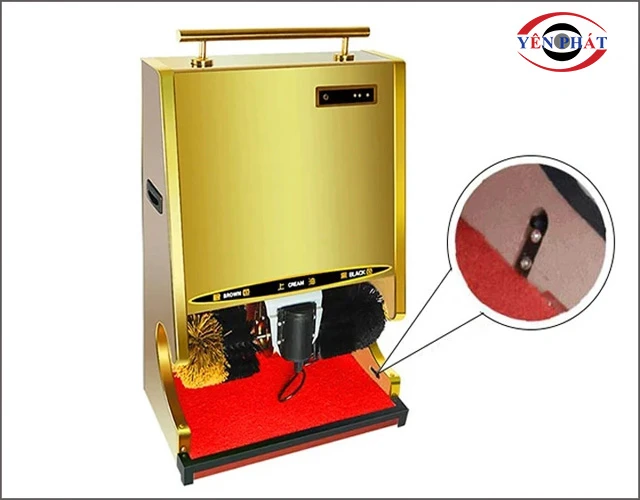

1.5. Bộ phận cảm biến (mắt thần)

Đây là linh kiện tạo nên sự khác biệt giữa máy đánh giày tự động cảm ứng và máy đạp chân truyền thống. Hệ thống cảm biến hồng ngoại được đặt ở vị trí chiếu thẳng vào vùng đặt giày.

Nguyên lý hoạt động:

• Cảm biến phát tia hồng ngoại liên tục xuống sàn máy.
• Khi có vật cản (chính là chiếc giày), tia hồng ngoại phản xạ ngược lại.
• Bo mạch nhận tín hiệu, lập tức kích hoạt motor quay chổi.
• Sau 3-5 giây kể từ lúc bạn rút chân ra, máy tự động ngắt.

Mắt cảm biến kém chất lượng là nguyên nhân gây ra hơn 40% lỗi vận hành ở máy đánh giày giá rẻ. Vì vậy, khi mua máy, bạn nên kiểm tra độ nhạy cảm biến bằng cách đưa tay qua lại nhiều lần.

1.6. Các phụ kiện hỗ trợ khác

Ngoài 5 nhóm linh kiện chính, một chiếc máy đánh giày hoàn chỉnh còn có các phụ kiện sau:

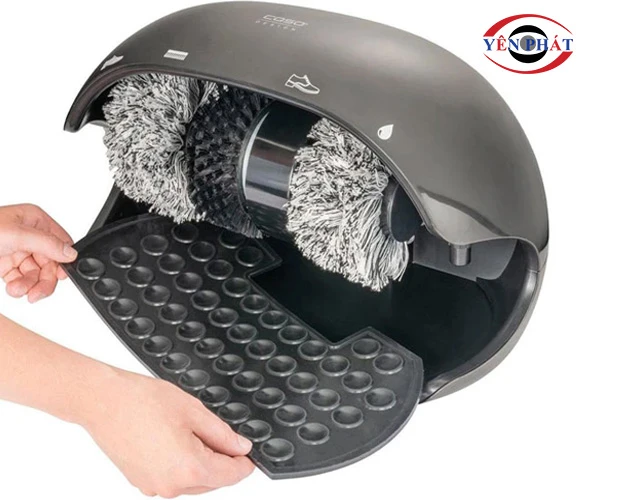

1.6.1. Thảm hứng bụi

Đặt ở khu vực đặt giày, giúp hứng bụi, bùn đất rơi ra trong quá trình đánh. Thảm có thể tháo rời để giặt sạch định kỳ, thường được làm từ cao su chống trơn.

1.6.2. Tay vịn (tùy model)

Một số dòng máy cao cấp được trang bị tay vịn cố định bên cạnh máy, giúp người lớn tuổi hoặc phụ nữ đi giày cao gót giữ thăng bằng tốt hơn. Tay vịn thường làm bằng inox mạ chrome.

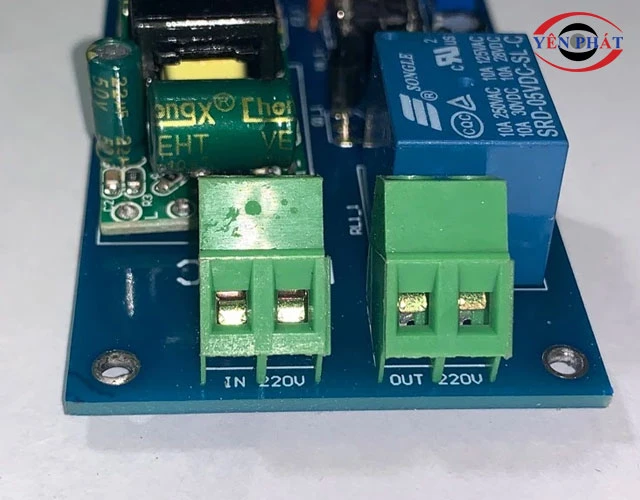

1.6.3. Bảng mạch điều khiển và dây nguồn

Bảng mạch chứa IC điều khiển, rơ-le và các linh kiện điện tử kết nối giữa cảm biến - motor - van xi. Đây là phần nhạy cảm nhất, cần được cách ẩm kỹ lưỡng. Dây nguồn tiêu chuẩn dài 1,5-2m, có phích cắm 2 chấu hoặc 3 chấu tiếp địa.

2. Nguyên lý hoạt động dựa trên cấu tạo máy đánh giày

Sau khi hiểu rõ từng bộ phận, việc nắm được nguyên lý vận hành tổng thể sẽ giúp bạn sử dụng máy hiệu quả hơn, chẩn đoán nhanh khi máy gặp sự cố. Chu trình đánh giày của máy tự động cảm ứng gồm 3 giai đoạn khép kín.

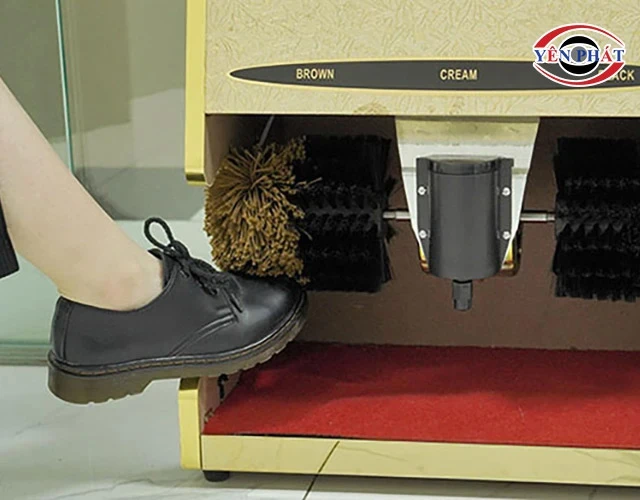

2.1. Quy trình cảm ứng - khởi động chu kỳ

Đây là bước đầu tiên, quyết định trải nghiệm người dùng:

1. Bạn đưa giày vào vùng cảm ứng của máy.
2. Mắt thần (cảm biến hồng ngoại) nhận tín hiệu phản xạ.
3. Bo mạch gửi lệnh đến motor.
4. Motor khởi động, truyền lực đến trục chổi.
5. Chổi bắt đầu quay với tốc độ thiết lập sẵn.

Thời gian phản hồi chỉ dưới 0,5 giây ở các dòng máy tốt, mang lại cảm giác vận hành mượt mà.

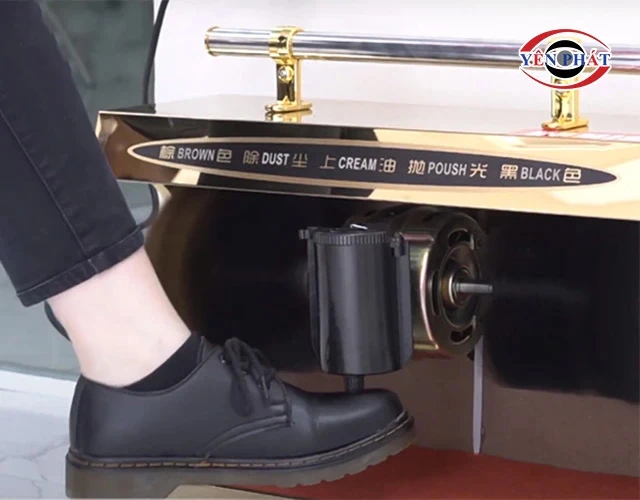

2.2. Quy trình lấy xi - tán và đánh bóng

Sau khi đã loại bỏ bụi bẩn bằng chổi đánh bụi, bạn chuyển sang vị trí chổi đánh bóng:

1. Chạm nhẹ mũi giày vào van bi ở khu vực hộp xi.
2. Xi nhỏ giọt đều lên bề mặt giày, lượng khoảng 0,5-1ml mỗi lần.
3. Di chuyển giày qua vùng chổi đánh bóng.
4. Chổi mịn tán đều xi, tạo lớp phủ bóng sáng.
5. Giữ giày trong khoảng 5-8 giây để lớp bóng đều và đẹp.

2.3. Kết thúc chu kỳ - tự ngắt an toàn

Cơ chế tự ngắt là tính năng quan trọng, giúp tiết kiệm điện và kéo dài tuổi thọ motor:

1. Khi bạn rút chân ra khỏi vùng cảm ứng.
2. Mắt thần không còn nhận được tín hiệu phản xạ.
3. Bo mạch đếm ngược thời gian trễ, thường 3-10 giây tùy cài đặt.
4. Motor tự ngắt, chổi dừng quay.
5. Máy chuyển về trạng thái chờ, sẵn sàng cho người dùng tiếp theo.

Hiểu cấu tạo máy đánh giày là cách nhanh nhất để biến thiết bị này thành công cụ tiết kiệm thời gian mỗi ngày. Từ motor, chổi đến hệ thống cấp xi đều phục vụ 1 mục tiêu: làm sạch - đánh bóng - hoàn tất trong tích tắc. Dùng là thấy rõ hiệu quả ngay.
