Rơ le máy nén khí

Dù nhỏ gọn nhưng rơ le máy nén khí lại đóng vai trò then chốt trong việc kiểm soát áp suất khí nén. Chỉ 1 sai lệch nhỏ trong setup rơ le có thể khiến cả hệ thống ảnh hưởng. Do đó, đừng bỏ lỡ những chia sẻ của Yên Phát về phụ tùng máy nén khí này.

1. Rơ le máy nén khí là gì?

Phụ tùng rơ le máy nén khí còn có tên khác là: công tắc áp suất, rơ le áp suất,... Danh pháp tiếng Anh là pressure relay.

Rơ le máy nén hơi đảm trách việc điều khiển đóng/ngắt máy nén tự động, dựa theo mức áp suất hơi trong bình tích áp.

Tính năng quan trọng nhất của phụ tùng này là tự động ngắt máy khi áp suất trong bình đạt max.

Và khởi động lại khi áp suất hơi hạ xuống mức min, duy trì ổn định cho máy. Cơ chế auto đóng ngắt của rơ le giúp kiểm soát nguồn hơi nén luôn đủ đầy cho các công việc.

Đặc biệt, có thể hiệu chỉnh khoảng áp khí làm việc bằng rơ le tùy theo yêu cầu

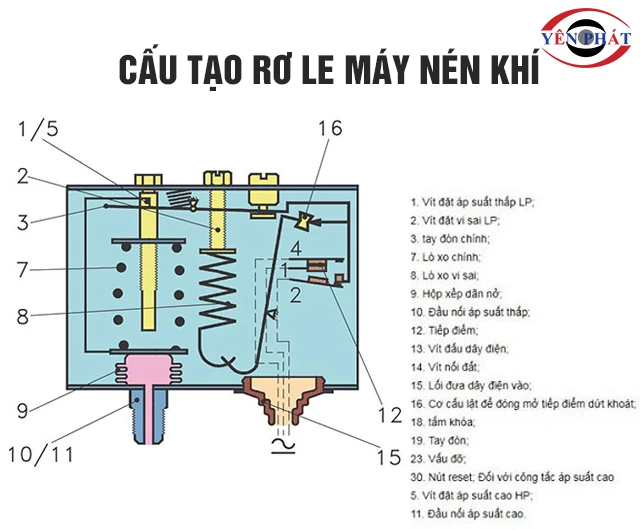

2. Cấu tạo rơ le máy nén khí

Rơ le máy nén khí thường có dạng 1 hộp điện, lắp trên bình chứa, gần phần đầu máy. Size không lớn nhưng lại được kết cấu từ nhiều chi tiết.

 Các bộ phận chính gồm:

• Vít đặt áp suất thấp (LP): Để chỉnh mức áp suất min mà tại đó rơ le sẽ kích hoạt bật máy nén. Hiệu chỉnh LP chuẩn giúp đảm bảo máy khởi động đúng lúc, tránh hiện tượng chạy non áp.
• Vít đặt áp suất cao (HP): Dùng để cài đặt mức áp suất cao nhất trước khi rơ le ngắt máy nén. Thiết lập HP chuẩn giúp ngăn chặn quá áp, bảo vệ đường ống và bình chứa khí.
• Vít đặt áp vi sai: Để điều chỉnh khoảng cách giữa thời điểm bật và điểm tắt. Thiết lập vi sai phù hợp máy sẽ không bật/tắt liên tục, giảm hao mòn thiết bị.
• Tay đòn chính, phụ: Bộ đôi này hỗ trợ nhau truyền lực từ màng giãn nở tới kết cấu lật tiếp điểm.
• Lò xo chính: Quyết định tiếp điểm sẽ tắt/mở nhờ việc tạo lực đối trọng với áp suất để setup ngưỡng hoạt động.
• Lò xo vi sai: Hỗ trợ chỉnh độ phản hồi của hệ thống tại khoảng áp vi sai. Giúp rơ le kiểm quản tần suất tắt/bật theo dải hiệu số yêu cầu.
• Màng xếp giãn nở: Có hình dạng bị thay đổi theo áp suất khí. Sự biến đổi này sẽ tác động trực tiếp lên tay đòn & tiếp điểm điện.
• Đầu nối áp suất thấp/cao: Là cửa vào áp suất từ máy nén để đưa vào trong rơ le.
• Tiếp điểm điện: Đóng/mở mạch cấp nguồn cho máy nén khi đạt ngưỡng áp suất.
• Cơ cấu lật đóng/ngắt tiếp điểm: Cho phép chuyển trạng thái nhanh, ổn định và giảm hiện tượng đánh lửa hồ quang.
• Hộp xếp giãn nở: Có tác dụng truyền lực từ màng xếp ra ngoài chính xác.
• Gối đỡ: Làm điểm tựa cho tay đòn, duy trì hoạt động ổn định, giảm hao mòn.
• Nút reset (với rơ le áp cao): Khởi động lại khi bị vượt áp.
• …

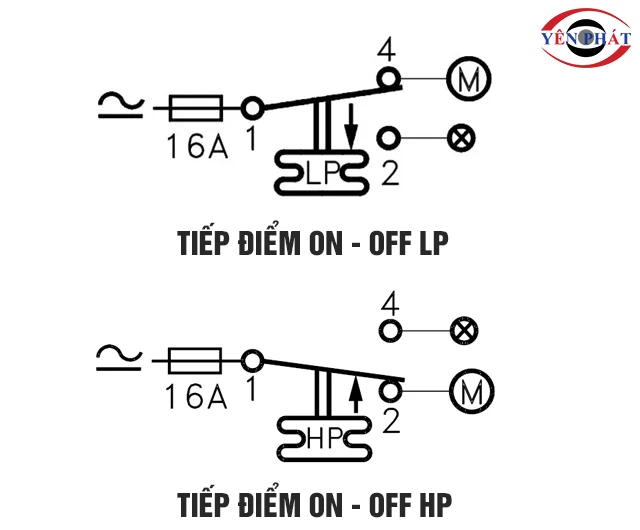

3. Nguyên lý hoạt động của rơ le tự ngắt máy nén khí

Tiến trình làm việc của rơ le áp suất máy khí nén không quá phức tạp.

Khi máy nén vận hành, khí áp cao được dẫn tới rơ le bởi đầu nối áp suất. Áp cao gây lực lên màng giãn nở rơ le làm biến dạng, tạo lực đẩy cho tay đòn, khiến căng lò xo chính.

Khi lực này đủ lớn, thắng được lực đàn hồi của lò xo, cơ cấu lật được kích hoạt bởi tay đòn. Cơ cấu lật sẽ điều khiển tiếp điểm ở 2 trường hợp:

• Lúc áp khí trong bình tích áp đạt ngưỡng Max, tiếp điểm ngắt mạch, máy nén dừng lại.
• Lúc áp suất xuống ngưỡng Min, tiếp điểm đóng mạch, máy nén khởi động lại.

Quá trình này lặp lại liên tục, giúp duy trì áp suất khí nén ổn định trong bình chứa mà không cần thao tác thủ công.

4. Có những loại rơle máy nén khí nào?

Dựa theo kết cấu, rơle tự ngắt máy nén khí được chia thành 3 loại chính:

• Rơ le tự ngắt dạng rút: Có kết cấu đơn giản, tuân thủ cơ chế tự ngắt cài sẵn. Người dùng không tự tinh chỉnh mức tự ngắt. Giá rẻ, thường dùng cho máy nén khí mini hoặc đầu liền.
• Rơ le tự ngắt có núm xoay: Có thể tự set được mức áp tự ngắt nhờ núm xoay tiện dụng. Thích hợp với máy nén khí dây đai.
• Rơ le tích hợp với bộ khởi động: Phù hợp cho dòng máy nén khí công nghiệp. Bảo vệ động cơ toàn diện, vừa khởi động máy. Nhưng giá thành cao, đòi hỏi kỹ thuật lắp đặt chuyên sâu.

5. Địa chỉ bán rơle máy nén khí chính hãng, giá rẻ

Rơ le là phụ tùng then chốt của máy hơi nén khí, độ phổ biến rất cao. Để mua được những thiết bị chất, giá rẻ, Xưởng máy Yên Phát là điểm đến dành cho bạn.

Với 13 năm có hơn chuyên bán máy nén khí, các bộ rơ le tại đây đảm bảo tương thích với mọi máy nén hơi.

Đơn vị còn có trọn bộ linh kiện máy nén khí, máy nén khí. Giá thành nhiều ưu đãi, đặc biệt là khi mua theo combo.

Rơ le máy nén khí nắm giữ sự ổn định trong thể quy trình làm việc. Check định kỳ, thay mới khi hư hỏng để đảm bảo hiệu quả làm việc.
