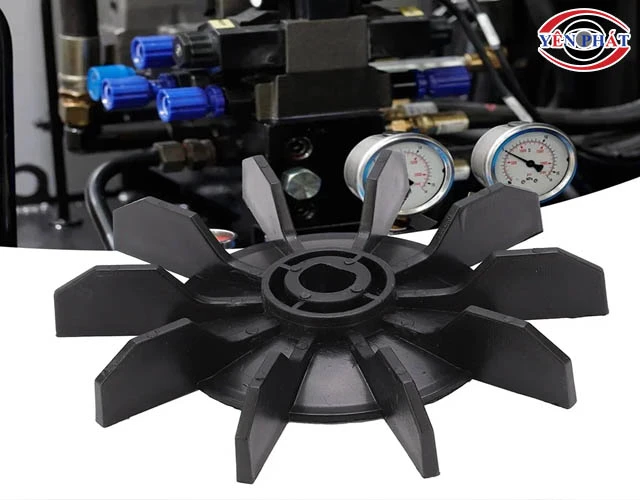

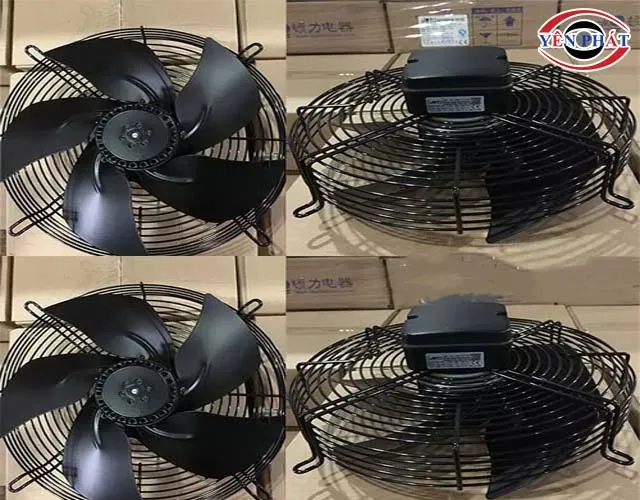

Quạt tản nhiệt máy nén khí

Quạt tản nhiệt máy nén khí được ví như tấm lá chắn thầm lặng, bảo vệ an toàn cho thiết bị khi vận hành. Vì thế, chọn đúng quạt sẽ mang lại hiệu quả làm mát tối ưu.

1. Giới thiệu quạt tản nhiệt máy nén khí là gì?

Máy nén khí luôn hoạt động với công suất lớn, do đó liên tục sinh ra lượng nhiệt khổng lồ. Nhiệt độ tăng cao khiến dầu bôi trơn nhanh giảm chất lượng, các linh kiện bị hao mòn.

Quạt tản nhiệt máy nén khí đảm nhiệm vai trò làm mát cho cả hệ thống, ngăn nhiệt độ tăng cao. Bằng cách đẩy luồng gió mạnh qua két làm mát dầu và khí nén, linh kiện máy nén hơi này phân tán nhiệt nhanh chóng.

Vai trò của quạt tản nhiệt không chỉ là kiểm soát nhiệt độ, còn góp phần bảo vệ thiết bị, tối ưu hiệu suất.

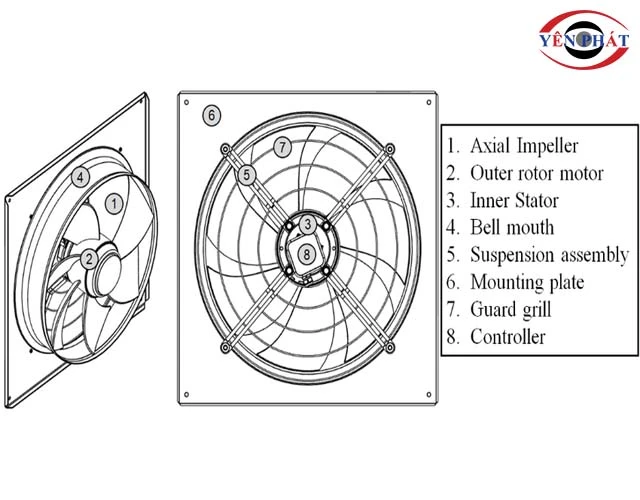

2. Cấu tạo chung của quạt tản nhiệt máy nén khí

Thiết kế của quạt tản nhiệt được tối ưu cho việc làm mát liên tục, gồm các bộ phận cơ bản sau:

• Cánh quạt: Chế tạo từ hợp kim nhôm, thép hoặc nhựa cao cấp. Cánh quạt thiết kế theo dạng cong khí động học, dễ dàng tạo ra luồng gió mạnh, đều.
• Động cơ quạt: Đây là bộ phận quan trọng nhất, cung cấp năng lượng cho cánh quạt hoạt động. Có thể là mô tơ 1 chiều hoặc xoay chiều, miễn chịu nhiệt tốt.
• Khung quạt: Đây là phần giá đỡ, giúp cố định toàn bộ quạt, thường làm từ thép sơn tĩnh điện hoặc hợp kim nhôm chống oxy hóa.
• Ổ trục, vòng bi: Bộ phận này hỗ trợ cánh quạt chuyển động mượt mà, giảm rung, ma sát.
• Lưới bảo vệ: Gắn bên ngoài, nhằm đảm bảo an toàn cho người vận hành. Đồng thời chặn các vật thể, bụi bẩn lọt vào cánh quạt.

3. Vai trò chính yếu của quạt tản nhiệt máy nén khí

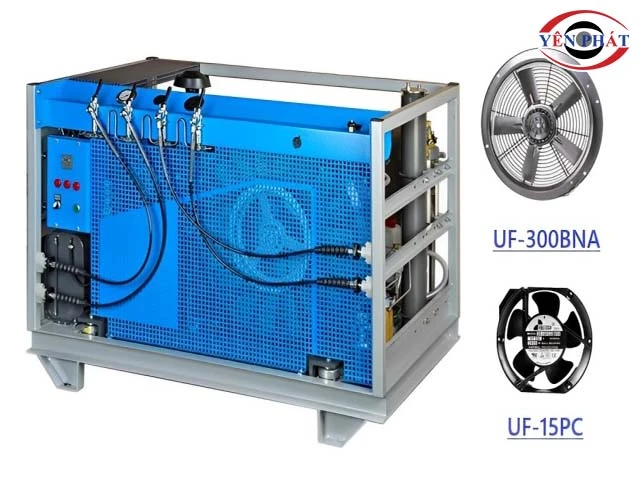

3.1. Kiểm soát nhiệt độ

Trong suốt chu trình nén, gần như toàn bộ công suất đầu vào đều biến thành nhiệt. Tất cả khí nén, dầu bôi trơn, vỏ máy đều nóng lên. Nguồn gió đối lưu cưỡng bức từ quạt tách nhiệt ra ngoài két, đưa hệ thống về vùng nhiệt an toàn.

Ví dụ, một máy có lưu lượng thể tích khí 3000m³/h, khối lượng riêng của không khí ở 20°C là 1,2 kg/m³ thì lưu lượng khối tương đương là gần 1,0 kg/s. Nhiệt dung riêng của không khí gần bằng 1,005 kJ/kg·K. Nếu không khí qua két tăng 15°C thì công suất nhiệt bị tản tương đương là: Q = m·Cp·ΔT ≈ 1,0 × 1,005 × 15 = 15,08 kW.

Như vậy, quạt đã loại bỏ được hơn 15kW nhiệt liên tục cho máy nén khí. Đây là phần nhiệt rất đáng kể, cho phép nhiệt độ khí và dầu hạ nhanh về mức cần thiết.

3.2. Làm mát dầu

Đối với máy nén khí trục vít có dầu, dầu bôi trơn vừa có vai trò làm kín, vừa giúp giảm ma sát. Nó cuốn theo lượng nhiệt lớn khi quá trình nén khí diễn ra. Khi mức nhiệt độ dầu vượt quá 120°C sẽ hoàn toàn mất đi tính năng bảo vệ.

Quạt tản nhiệt giúp duy trì nhiệt độ của dầu bôi trơn ở ngưỡng bình thường (70 - 95°C). Đồng thời, ngăn ngừa các hiện tượng đứt gãy liên kết trong phân tử, oxy hóa, kéo dài tuổi thọ cho dầu.

Dầu nóng được dẫn qua két làm mát dầu. Lúc này, quạt tản nhiệt thổi luồng không khí mạnh xuyên qua bề mặt két, cuốn đi lượng nhiệt thừa. Dầu hạ nhiệt trước khi trở lại buồng nén, tiếp tục đảm nhiệm công việc của nó.

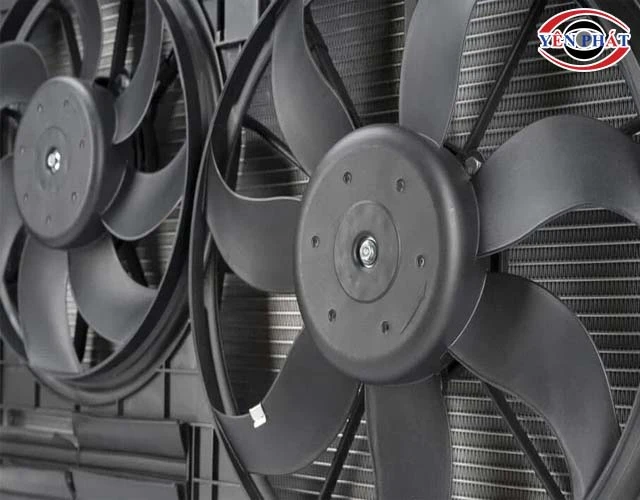

3.3. Tản nhiệt khí nén

Sau quá trình nén, nhiệt độ khí nén có thể lên đến 80 - 120°C (tùy công suất, công nghệ). Khí nóng không được làm mát kịp thời sẽ ngưng tụ thành hơi nước trong đường ống, khiến dầu bôi trơn bị cuốn theo khó tách ra. Toàn bộ hệ thống phân phối khí sẽ chịu áp lực nhiệt lớn.

Quạt tản nhiệt giúp hạ nhiệt khí nén ngay khi đi qua bộ phận làm mát, giúp hơi nước ngưng tụ nhanh và tách ra ngoài. Nhờ đó, khí nén khô hơn, giảm ăn mòn đường ống, bảo vệ thiết bị sử dụng khí nén.

Trong thực tế, quạt tản nhiệt có thể loại bỏ đến 60% nhiệt lượng khí nén.

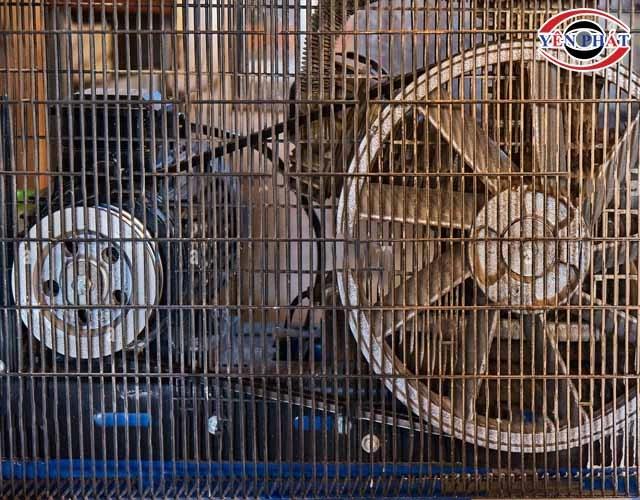

3.4. Bảo vệ thiết bị

Do ảnh hưởng của nhiệt độ cao, máy sấy khí, bộ lọc phải hoạt động nhiều, gioăng, phớt cao su dễ biến dạng.

Quạt tản nhiệt làm mát dầu, nhờ đó cũng giúp cho vòng bi, bạc đạn ít chịu ảnh hưởng của nền nhiệt cao, quay êm hơn

Khí nén được làm mát cũng giúp các chi tiết như gioăng, phớt không bị chai cứng, nứt vỡ. Từ đó, bảo vệ tốt cho hệ thống, ngăn chặn rò rỉ dầu.

Ngoài ra, quạt còn giúp làm mát cuộn dây trong mô tơ, bảo vệ lớp cách điện chịu nhiệt thấp phía ngoài động cơ.

Nhờ quạt tản nhiệt máy nén khí, các chi tiết như vỏ máy, két làm mát, ống dẫn khí đều được duy trì nhiệt độ ổn định, hạn chế cong vênh..

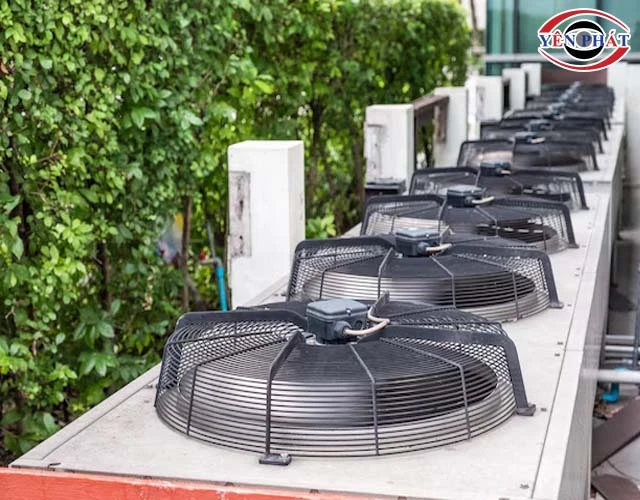

3.5. Tối ưu năng lượng

Nhờ quạt tản nhiệt, độ nhớt của dầu được giữ ổn định, các chi tiết ít ma sát, mô tơ hoạt động trơn tru, do đó tiêu ít điện.

Khí nén được làm mát cũng giảm bớt gánh nặng cho bộ lọc, máy sấy. Hiệu suất lọc, sấy vẫn ở mức cao, trong khi các thiết bị này không ngốn nhiều điện.

Ngoài ra, việc quạt duy trì nhiệt độ ổn định còn giúp máy ít bị dừng do quá nhiệt.

Nếu quạt tản nhiệt trong máy hoạt động hiệu quả thì lượng nhiệt tỏa ra môi trường cũng ít bị tích tụ. Không cần thêm nhiều quạt thông gió phía ngoài. Đây cũng là yếu tố giúp giảm điện năng tổng thể quan trọng.

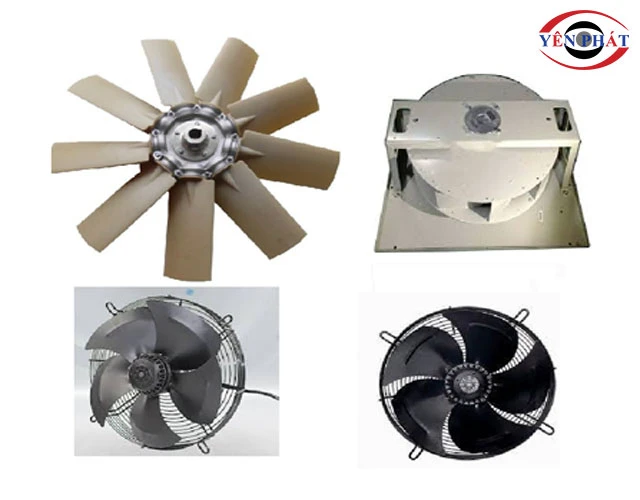

4. Các loại quạt tản nhiệt máy nén khí phổ biến

Dựa trên cấu tạo, đặc điểm và nguyên lý hoạt động, người ta phân chia ra các loại quạt tản nhiệt máy nén khí sau:

• Theo nguyên lý hoạt động: Có quạt ly tâm và quạt hướng trục. Trong đó, quạt ly tâm tạo áp suất gió lớn, thích hợp với máy nén công nghiệp mạnh. Quạt hướng trục tạo ra luồng gió đi song song với trục quay, dùng phổ biến trong máy nén khí vừa và nhỏ.
• Theo nguồn năng lượng: Có quạt điện và quạt thủy lực, trong đó quạt chạy điện chiếm đa số vì dễ điều khiển, bảo trì.
• Theo cấu tạo: Có quạt cánh thẳng và quạt cánh cong, trong đó quạt cánh cong cho hiệu suất cao và ít ồn hơn. Dùng nhiều trong dòng máy nén cao cấp.
• Theo chức năng: Có quạt làm mát dầu, quạt làm mát khí nén và quạt tích hợp cả 2 công dụng trên.
• Theo quy mô: Có quạt mini (gắn trong máy nén khí nhỏ) và quạt công nghiệp (lắp cho dòng máy công suất lớn).

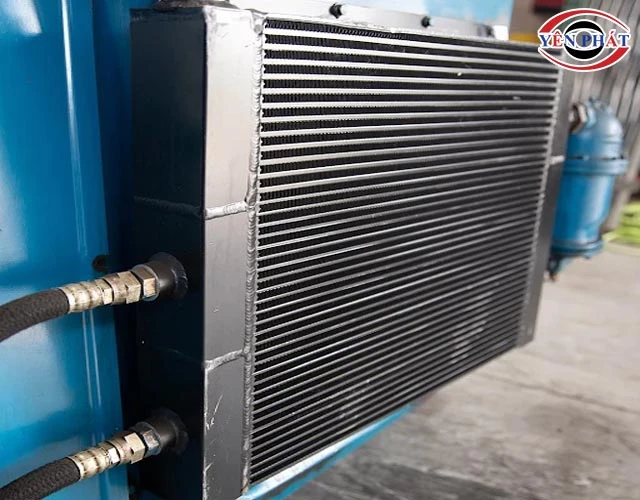

5. Giàn tản nhiệt máy nén khí hoạt động thế nào?

Nhìn vào tổng thể giàn tản nhiệt, bạn có thể hình dung nguyên lý hoạt động của quạt giải nhiệt như sau:

Dầu/khí nén rời khỏi buồng nén, trước khi đi qua két làm mát, nhiệt độ có thể trong khoảng 80 - 120°C.

Tại két làm mát, nhiệt được truyền sang thành ống, lan sang các cánh nhôm. Quạt gió gắn phía sau hoặc trước giàn tản nhiệt sẽ tạo ra luồng gió thổi xuyên qua các cánh nhôm. Luồng gió này cuốn nhiệt đi theo, để lại dầu/khí nén với nền nhiệt trong ngưỡng.

Sau khi được làm mát, dầu được đưa lại buồng nén, tiếp tục bôi trơn, làm kín và hút nhiệt. Còn khí nén đi qua bộ phận tách dầu, bộ sấy khí, lọc khí rồi đến thiết bị cần sử dụng.

6. Các lĩnh vực ứng dụng quạt tản nhiệt máy nén khí

Quạt tản nhiệt là bộ phận trong hệ thống nén khí. Ở đâu cần máy nén khí, ở đó cũng cần đến quạt tản nhiệt.

• Công nghiệp sản xuất: Quạt tản nhiệt giúp hạn chế quá nhiệt, đảm bảo quá trình sản xuất liên tục cho máy ép, máy CNC.
• Thực phẩm: Nhờ hệ thống tản nhiệt, khí nén duy trì độ sạch và khô hơn.
• Vật liệu xây dựng: Giữ máy ổn định, tránh sự cố dừng máy đột ngột khi vận hành máy trộn bê tông, sản xuất gạch ngói.
• Dệt may: Quạt tản nhiệt cùng với dòng khí nén đều giúp duy trì tốc độ hoạt động của máy dệt, máy thêu.
• Điện tử: Quạt tản nhiệt đảm bảo khí được làm mát trước khi đưa đến máy lắp ráp linh kiện, vệ sinh bo mạch.
• Năng lượng: Quạt tản nhiệt giữ cho hệ thống vận hành liên tục, giảm rủi ro cháy nổ.

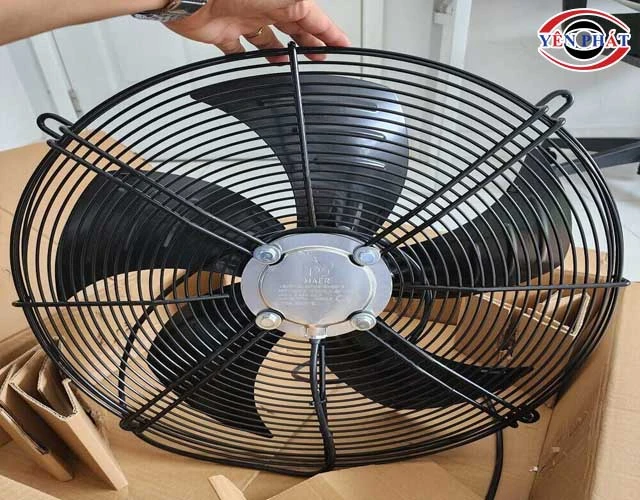

7. Cách dùng, bảo quản quạt tản nhiệt máy nén khí tốt nhất

Sử dụng quạt tản nhiệt đúng kỹ thuật, đồng thời bảo dưỡng định kỳ là chìa khóa giúp thiết bị phát huy tối đa hiệu quả.

• Cần đặt máy nén khí ở môi trường thông thoáng, đảm bảo nguồn điện ổn định, tránh để quạt chạy chập chờn.
• Khi vận hành máy nén khí, thông qua cảm biến nhiệt độ, cần theo dõi và kịp thời xử lý khi tình trạng quá nhiệt xảy ra.
• Chú ý vệ sinh lớp bụi bám ở cánh quạt và hệ thống bằng khăn mềm hoặc khí nén để tối ưu lưu lượng gió.
• Với hệ thống làm mát bằng dầu, cần đảm bảo dầu chất lượng, không biến chất.
• Kiểm tra bu lông, giá đỡ, khung quạt, tránh để quạt rung lắc làm hỏng linh kiện khác.
• Nếu quạt quay yếu, kêu to, tăng nhiệt bất thường, cần dừng hệ thống lại và kiểm tra ngay.

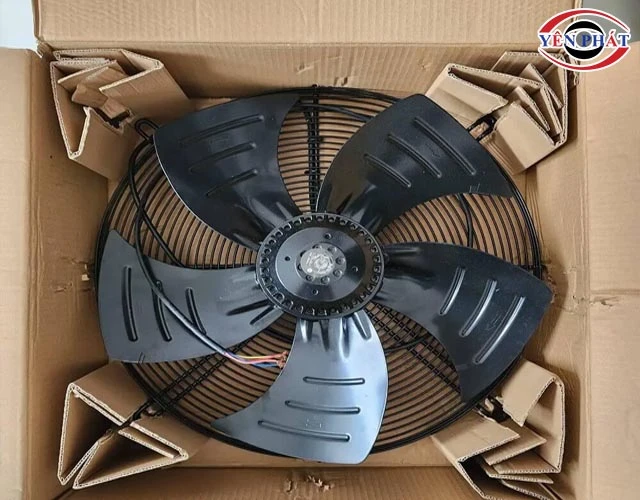

8. Mẹo chọn mua quạt tản nhiệt máy nén khí chất lượng tốt

Chọn quạt tản nhiệt phù hợp với máy nén khí là điều kiện tiên quyết, quyết định hiệu quả làm mát của máy.

• Quạt tản nhiệt cần có lưu lượng và công suất làm mát tương ứng với công suất máy nén khí.
• Nếu đặt máy nén trong môi trường nóng ẩm, bụi bặm, cần chọn loại quạt chống chịu môi trường tốt, áp suất tĩnh cao.
• Chọn quạt làm mát tương ứng với hệ thống làm mát khí hoặc dầu.
• Nên chọn loại quạt có khả năng cấp gió phù hợp với lưu lượng khí nén, tránh tình trạng thiếu gió hoặc lãng phí.
• Quạt có độ ồn thấp sẽ phù hợp với môi trường nhà xưởng nhiều nhân công.
• Ưu tiên dòng quạt có chất liệu cánh quạt chịu nhiệt hoặc làm từ hợp kim nhôm, khung chắc chắn.

9. Địa chỉ cung cấp quạt tản nhiệt máy nén khí uy tín hàng đầu

Trong nhiều nhà phân phối trên thị trường, Điện máy Yên Phát được đông đảo khách hàng tin tưởng, lựa chọn mua máy nén không khí cùng các linh kiện, phụ tùng như quạt tản nhiệt.

• Tại đây có đầy đủ các dòng máy nén khí có dầu, không dầu, máy nén trục vít, piston và linh kiện của các hãng lớn như: Puma, Wing.
• Yên Phát cung cấp máy đã được kiểm định chất lượng chặt chẽ từ xưởng đến tay người dùng
• Khách hàng được mua với giá tốt nhất, kèm chiết khấu, quà tặng cực ngầu.
• Được hỗ trợ đầy đủ từ tư vấn, vận chuyển đến lắp đặt và bảo hành, sửa chữa.

Đừng để thiết bị gánh rủi ro không đáng có do thiếu quạt tản nhiệt máy nén khí. Ngay bây giờ, hãy liên hệ với chúng tôi để mang về giải pháp bảo vệ dây chuyền sản xuất tốt nhất cho doanh nghiệp.
